Schlüter-KERDI-LINE-VARIO-WAVE  Zkracovatelný odvodňovací profil ve tvaru W

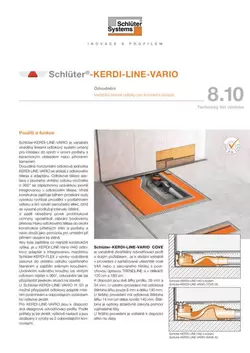

Schlüter-KERDI-LINE-VARIO je variabilní vícedílný lineární odtokový systém určený pro instalaci do sprch v úrovni podlahy s keramickým obkladem nebo přírodním kamenem.

Dvoudílná horizontální odtoková jednotka KERDI-LINE-VARIO se skládá z odtokového tělesa a adaptéru. Odtokové těleso sestává z plochého vlnitého odtoku otočného o 360° se zápachovou uzávěrkou pevně integrovanou v odtokovém tělese. Vlnitá konstrukce zajišťuje během protékání vody vysokou rychlost proudění v podlahovém odtoku a tím vytváří samočisticí efekt, čímž se výrazně prodlužují intervaly čištění.

V sadě obsažený prvek protihlukové ochrany spolehlivě zabrání bodovému přenosu hluku odtokového tělesa do okolní konstrukce přilehlých stěn a podlahy a navíc slouží jako pomůcka pro umístění při instalaci přímo u stěny.

Aby byla zajištěna co nejnižší konstrukční výška, je u KERDI-LINE-VARIO-H40 odtokový adaptér s integrovanou manžetou Schlüter-KERDI-FLEX z výroby vodotěsně zasunut do vlnitého odtoku opatřeného těsněním a zajištěn svěrným kroužkem. Uvolněním svěrného kroužku lze vlnitým odtokem otáčet o 360°, odvodnění tak lze přizpůsobit jakékoliv situaci na stavbě.

U KERDI-LINE-VARIO-H50 je možné přizpůsobit odtokový adaptér místním podmínkám a odpovídajícím způsobem ho výškově zkrátit.

Pro KERDI-LINE-VARIO jsou k dispozici dva designové odvodňovací profily. Ty lze podle potřeby zkrátit a výškově nastavit a z výroby se dodávají dvěma vhodnými koncovkami.

Schlüter-KERDI-LINE-VARIO COVE je variabilně zkrátitelný odvodňovací profil s dutým požlábkem. Je k dodání v provedení z kartáčované ušlechtilé oceli V4A nebo z lakovaného hliníku s povrchovou úpravou TRENDLINE a v délkách 120 cm a 180 cm.

K dispozici jsou dvě šířky profilu, 26 mm a 34 mm. U úzkého provedení má odtoková štěrbina šířku pouze 8 mm a délku 140 mm.

U širšího provedení má odtoková štěrbina šířku 14 mm rovněž při délce 140 mm. Štěrbina je vizuálně atraktivně překryta odnímatelnou lištou.

U širšího provedení je volitelně k dispozici sítko na vlasy.

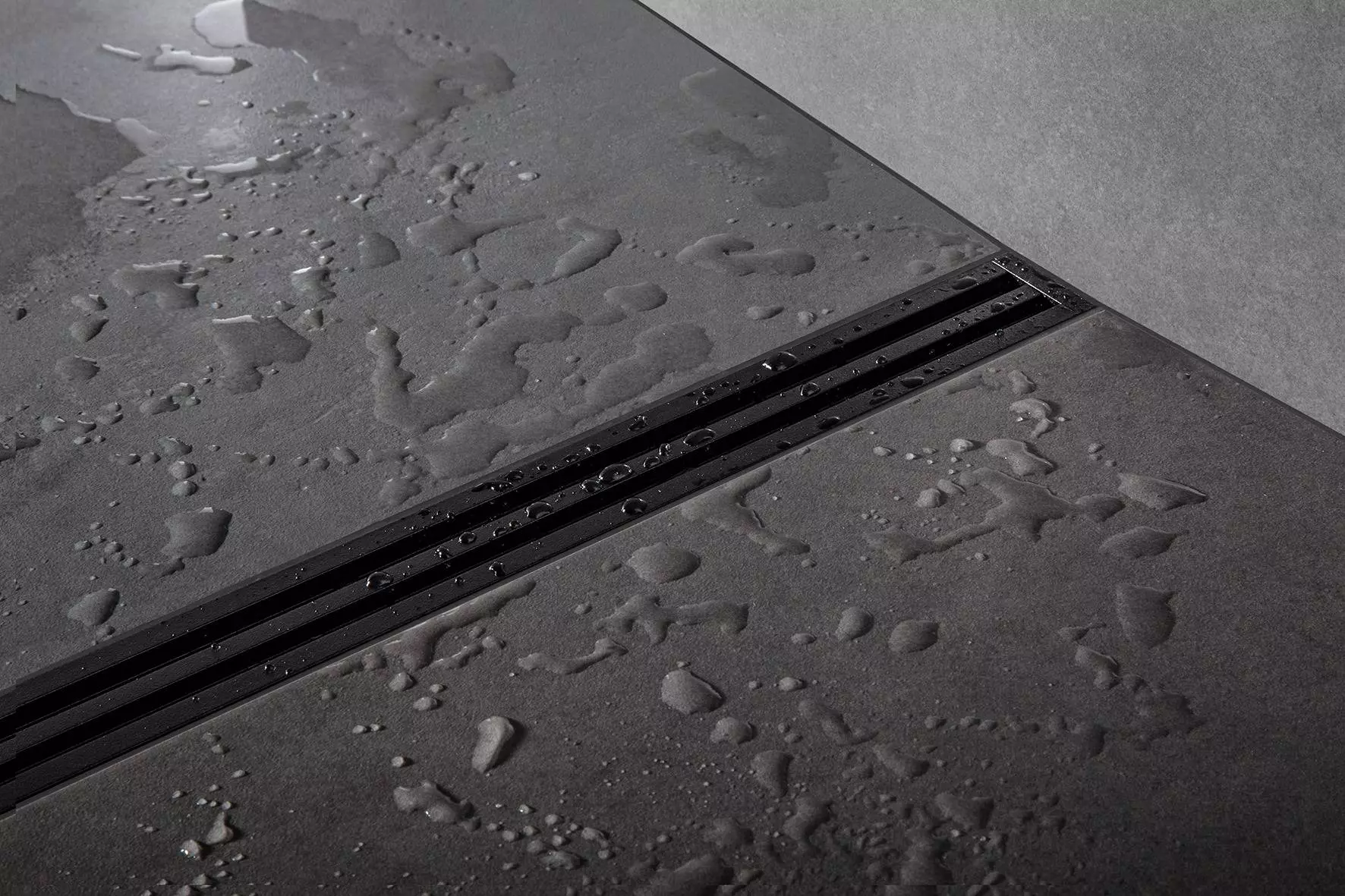

Schlüter-KERDI-LINE-VARIO-WAVE je variabilní odvodňovací profil ve tvaru W, který lze podle potřeby zkrátit. Je rovněž k dodání v provedení z kartáčované ušlechtilé oceli V4A nebo z lakovaného hliníku s povrchovou úpravou TRENDLINE a v délkách 120 cm a 180 cm.

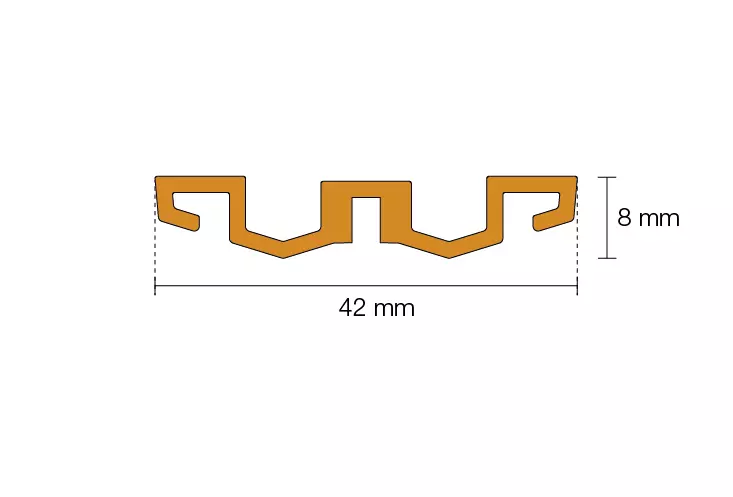

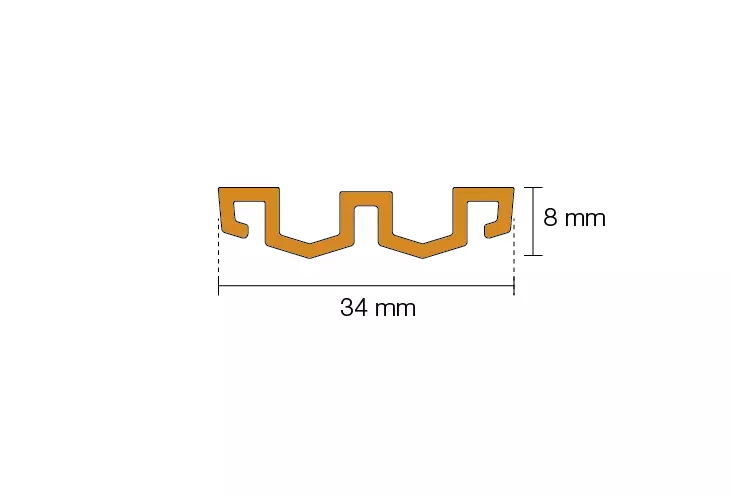

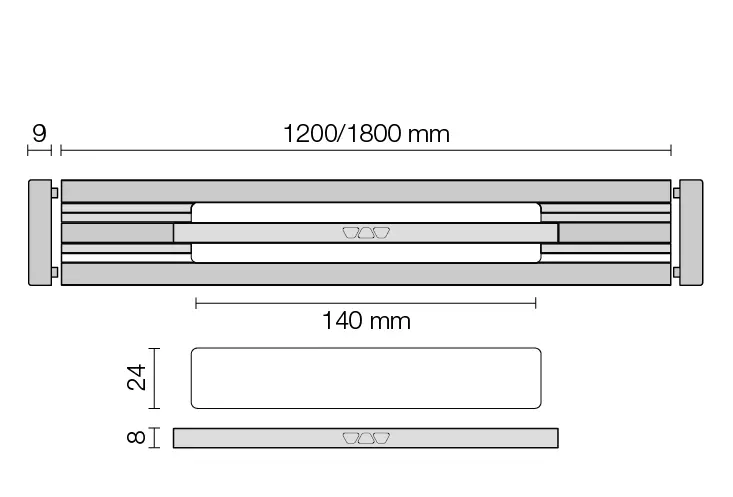

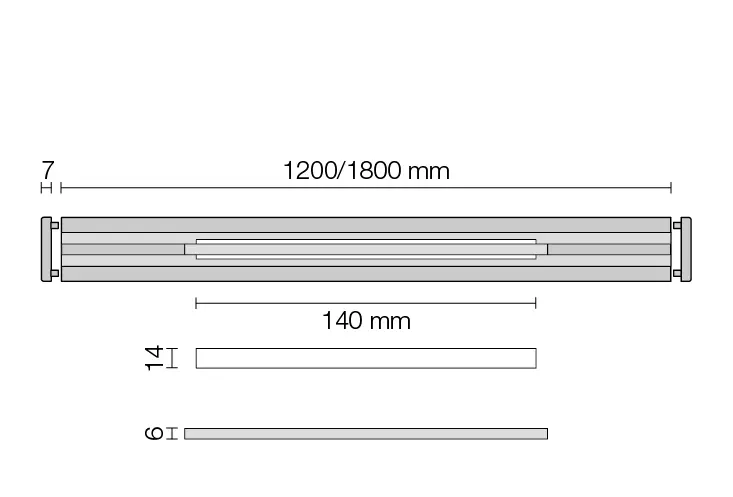

V hliníkovém provedení jsou k dispozici dvě šířky profilu 34 mm a 42 mm. U užšího provedení je středová odtoková štěrbina široká pouhých 14 mm a dlouhá 140 mm. U provedení širokého 42 mm je odtoková štěrbina široká 20 mm a dlouhá 140 mm. Díky tomu nabízí dostatečný prostor pro vložení volitelně dodávaného sítka na vlasy.

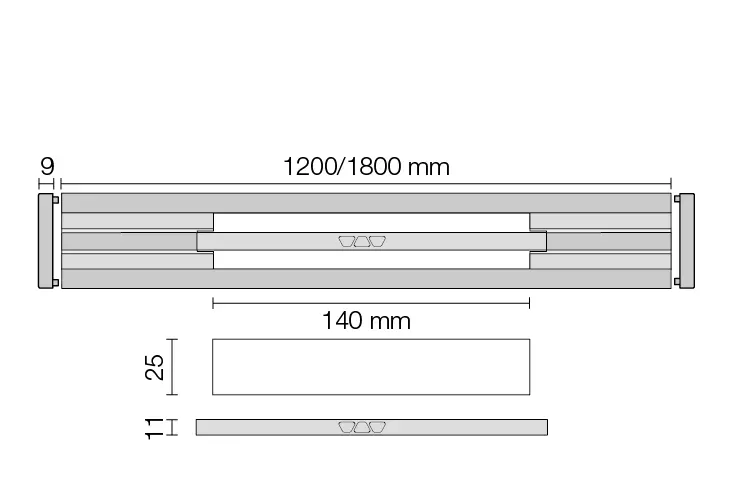

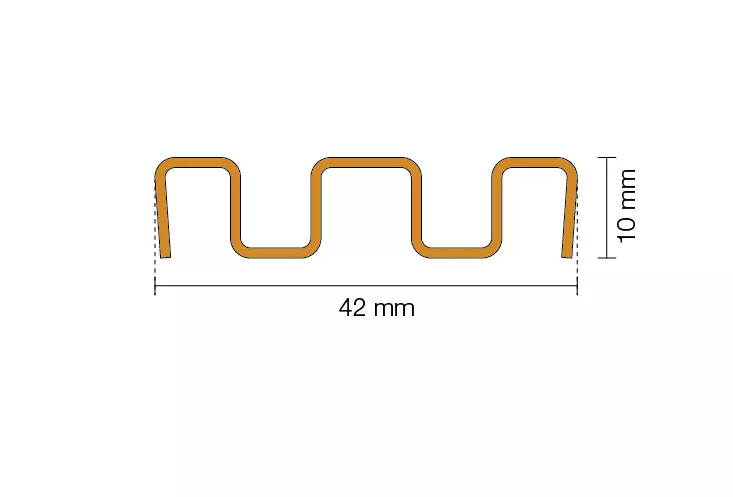

U provedení z ušlechtilé oceli se šířkou profilu 42 mm je odtoková štěrbina široká 25 mm a dlouhá 140 mm a nabízí rovněž dostatečný prostor pro vložení volitelně dodávaného sítka na vlasy.

U všech provedení profilu KERDI-LINE-VARIO-WAVE je odtoková štěrbina zakrytá vzhledově atraktivním odnímatelným krytem.

Pružná manžeta KERDI integrovaná z výroby do odtokového adaptéru slouží pro spolehlivé napojení odtokového tělesa na kontaktní izolaci jak na podlaze, tak i na přiléhajících stěnách. Během montáže ji bezpečně chrání průhledný ochranný stavební kryt.

Ve spojení s izolačními systémy Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT nebo Schlüter-KERDI-BOARD a příslušnými systémovými těsnicími lepidly Schlüter-KERDI-COLL-L, resp. Schlüter-KERDI-FIX vznikají odzkoušené kontaktní izolace s navazujícím liniovým odvodněním.

Těsnicí systémy Schlüter mají všeobecné stavebně technické certifikáty (abP) a evropské technické schválení (ETA = European Technical Assessment). Schlüter®-KERDI-LINE je systémová komponenta výše uvedených těsnicích systémů a lze ji instalovat v souladu s normou DIN 18534 pro izolace.

Upozornění:

U KERDI-LINE-VARIO je nutné z konstrukčních důvodů položit kvůli variabilnímu provedení odtoku spádový potěr. Potěr se na povrchu izoluje pomocí DITRA (viz technický list výrobku 6.1) nebo DITRA-HEAT (viz technický list výrobku 6.4). Jako doplněk systému jsou k dispozici Schlüter-SHOWERPROFILE-S a R (viz technický list výrobku 14.1) pro napojení k podlaze, resp. na stěnu. Kvůli sklonu bočních stran má SHOWERPROFILE-S odpovídající tvar klínu. Ohraničující stěny se izolují pomocí KERDI (viz technický list výrobku 8.1) nebo KERDI-BOARD (viz technický list výrobku 12.1).

Zvuková izolace

Pro splnění požadavků na zvukovou izolaci dle DIN 4109, VDI 4100, ÖNORM B 8115-2, resp. SIA 181 je k dispozici zvukově izolační rohož Schlüter-KERDI-LINE-SR, která v ověřených konstrukčních variantách KERDI-LINE-VARIO splňuje požadavky na tlumení kročejového hluku i hluku z instalací a z používání. Podrobné údaje naleznete v podkladech pro projektování.

Montáž KERDI-LINE-VARIO-H40

1. Odtokové těleso KERDI-LINE-VARIO-H40 vč. odtokového adaptéru se umístí doprostřed nosné konstrukce nebo na dodaný prvek protihlukové ochrany o tloušťce 4 mm (příp. na vhodnou kročejovou izolaci, viz také kapitolu Zvuková izolace). Při této činnosti je třeba dávat pozor na označení středu na ochranném stavebním krytu. Pro optimální vyrovnání je možné použít přiloženou vodováhu, kterou lze vložit do připraveného vybrání v ochranném stavebním krytu.

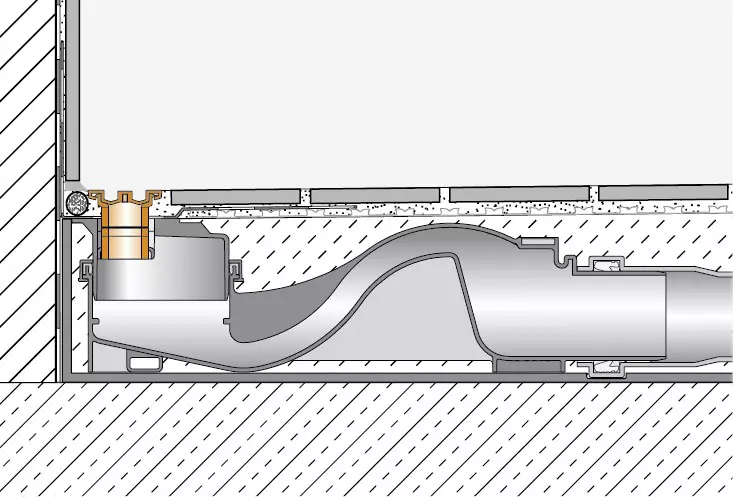

2. Při přímé instalaci ke stěně se odtokové těleso včetně adaptéru a ochranného stavebního krytu umístí spolu s přiloženým prvkem protihlukové ochrany o tloušťce 4 mm před svislou stěnu. Tím se při použití profilů WAVE zajistí definovaná vzdálenost 11 mm od svislé stěny (bez obkladu). Při použití profilů COVE vznikne ve spojení s prvkem protihlukové ochrany odstup od stěny 15 mm. Aby bylo i zde dosaženo vzdálenosti od stěny pouze 11 mm, je třeba při použití profilů COVE upustit od použití prvku protihlukové ochrany v oblasti stěn nebo rozdíl vyrovnat vhodným materiálem, například 5mm deskou Schlüter-KERDI-BOARD.
3. Pro připojení na odpadní potrubí se svěrný kroužek uvolní přiloženým imbusovým klíčem a odtokové těleso se vyrovná v závislosti na stavebních podmínkách.
4. Následně je nutné zkontrolovat, zda je adaptér stále zasunut až na doraz. Poté je nutné opět utáhnout svěrný kroužek.
5. Po připojení na odpadní potrubí se ještě jednou zkontroluje požadované umístění. Pro vyrovnání nerovností a výšky lze odtokové těleso přesně vyrovnat i na vyrovnávací vrstvě.
6. Provede se kontrola těsnosti.
7. Spádový potěr (2 %) v ploše sprchy se položí tak, aby obklopoval celé odtokové těleso a roznášel zátěž. Ochranný stavební kryt namontovaný z výroby přitom slouží jako pomůcka pro vyrovnání a stahování a je v jedné rovině s horní hranou potěru.

Montáž KERDI-LINE-VARIO-H50

1. Odtokové těleso KERDI-LINE-VARIO-H50 se umístí na nosnou konstrukci nebo na prvek protihlukové ochrany o tloušťce 4 mm (příp. na vhodnou kročejovou izolaci, viz také kapitolu Zvuková izolace). Při této činnosti je třeba dávat pozor na označení středu na ochranném stavebním krytu. Pro optimální vyrovnání lze použít přiloženou vodováhu, kterou je možné vložit do připraveného vybrání v odtokovém tělese. Odtokový adaptér se zkrátí na délku podle výšky podlahové konstrukce, pečlivě začistí a po uvolnění svěrného kroužku se s pomocí přiloženého mazacího tuku zasune do odtokového tělesa.
   Upozornění: Pro zajištění výškových pohybů u krytin s izolací je nutné odtokový adaptér zkrátit tak, aby nedoléhal na odtokové těleso.
2. Při přímé instalaci ke stěně se odtokové těleso včetně adaptéru a ochranného stavebního krytu umístí spolu s přiloženým prvkem protihlukové ochrany o tloušťce 4 mm před svislou stěnu. Tím je zajištěn definovaný odstup 11 mm od svislé stěny (bez obkladu) při použití profilů Schlüter Wave. Při použití profilů COVE vznikne ve spojení s prvkem protihlukové ochrany odstup od stěny v délce 15 mm. Aby bylo i zde dosaženo vzdálenosti ode zdi pouze 11 mm nebo méně, je třeba při použití profilů Schlüter COVE 26 upustit od použití prvku protihlukové ochrany v oblasti stěn nebo rozdíl vyrovnat vhodným materiálem, např. 5mm deskou Schlüter-KERDI-BOARD. Alternativně lze i při stejném vzhledu použít profil COVE 34 širší pouze o 8 mm.
3. Pro připojení na odpadní potrubí se odtokové těleso vyrovná v závislosti na stavebních podmínkách.
4. Po kontrole slícování adaptéru a odtokového tělesa je nutné opět rukou utáhnout svěrný kroužek.
5. Po připojení na odpadní potrubí se ještě jednou zkontroluje požadované umístění. Pro vyrovnání nerovností a výšky lze odtokové těleso přesně vyrovnat i na vyrovnávací vrstvě. S pomocí přiložené upevňovací sady je možné volitelně přišroubovat odtokové těleso na nosnou konstrukci.
6. Provede se kontrola těsnosti.
7. Před instalací potěru je nutné vyjmout vodováhu z odtokového tělesa. Spádový potěr (2 %) v ploše sprchy se pak položí tak, aby obklopoval celé odtokové těleso a roznášel zátěž. Ochranný stavební kryt namontovaný z výroby přitom slouží jako pomůcka pro vyrovnání a stahování a je v jedné rovině s horní hranou potěru.

Izolace a separace

8. Po dosažení pochozí pevnosti plochy potěru se demontuje ochranný stavební kryt. Místa v této oblasti, ve kterých potěr chybí, se vyrovnávají lepidlem pro tenkovrstvé lepení.
9. Poté se DITRA pevně přilepí lepidlem pro tenkovrstvé lepení (doporučená velikost zubů 3 × 3 mm nebo 4 × 4 mm) nebo produktem DITRA-HEAT (doporučená velikost zubů 6 × 6 mm) na plochu potěru a zvukoizolační ochranný pás a prvek protihlukové ochrany se při tom seřízne na správnou výšku. Formát dlaždic na DITRA, resp. DITRA-HEAT musí být minimálně 5 × 5 cm. (Viz také technický list výrobku 6.1., resp. 6.4.)
10. Pro přilepení manžety KERDI se na navazující plošnou izolaci nanese ozubenou stěrkou 3 × 3 nebo 4 × 4 mm těsnicí lepidlo KERDI-COLL-L (viz technický list výrobku 8.4), do kterého se celou plochou ukotví manžeta KERDI. Musí být dodržena otevřená doba lepidla.
11. Také napojení na stěnu je nutno přelepit izolačními páskami KERDI-KEBA s použitím lepidla KERDI-COLL-L.
12. Jako podlahovou krytinu lze použít keramické dlaždice nebo přírodní kámen. (Tloušťka krytiny vychází ze zvoleného odvodňovacího profilu.)

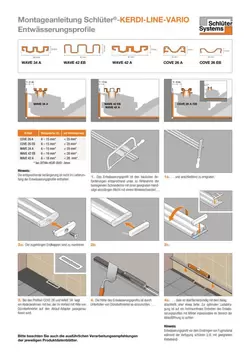

Montáž odvodňovacích profilů

1. Odvodňovací profil se zkrátí podle požadavků stavby vhodnou ruční pilkou s použitím pokosnice (nepoužívejte úhlovou brusku) a poté se zbaví otřepů.
2. Pro jednoduché a tvarově pěkné zakončení obsahuje dodávka dvě koncovky.
3. Hliníkové profily COVE 26 a WAVE 34 se dodávají s krycím rámem, který se předem připevní lepidlem pro tenkovrstvé lepení k odtokovému adaptéru.
4. Výška odvodňovacího profilu se vyplněním prostoru pod profilem lepidlem pro tenkovrstvé lepení upraví tak, aby byla v jedné rovině s krytinou nebo o něco níže. Pro optimální roznášení zatížení je nutno dbát na uložení odvodňovacího profilu do lože z lepidla bez dutin, a to obzvláště v oblasti odtokového otvoru.

Upozornění:

KERDI-LINE-VARIO lze instalovat i ve dřevěných konstrukcích. Příslušné informace jsou k dispozici na vyžádání. Odvodňovací profily KERDI-LINE-VARIO jsou určeny pro oblast stěny nebo do středu, nikoliv pro vstupní oblast plochy sprchy.

V případě dotazů se obraťte se na naše technické pracovníky prodejního oddělení.

Odvodňovací profil KERDI-LINE-VARIO-WAVE je z eloxovaného hliníku, který je následně opatřen kvalitním strukturovaným práškovým lakem, nebo z ušlechtilé oceli V4A (č. materiálu: 1.4404 = AISI 316L) s kartáčovaným povrchem.

Schlüter-KERDI-LINE-VARIO-COVE je z eloxovaného hliníku, který je následně opatřen kvalitním strukturovaným práškovým lakem, nebo z ušlechtilé oceli V4A (č. materiálu: 1.4404 = AISI 316L) s kartáčovaným povrchem.

Vlnitý odtok a odtokový adaptér jsou vyrobeny z polypropylénu (PP) s vysokou odolností proti nárazům.

Izolační manžeta KERDI pro napojení na kontaktní izolaci (viz technický list výrobku 8.1), připevněná na odtokový adaptér, je vyrobena z polyetylénového pásu.

Svěrný kroužek na vlnitém odtoku je z barevného PVC (polyvinylchloridu).

Ochranný stavební kryt je vyroben z průhledného akrylonitrilbutadienstyrenu (ABS).

Vlastnosti materiálu a oblast použití

Podle normy DIN EN 1253 (Podlahové vpusti a°střešní vtoky) jsou odvodnění KERDI-LINE-VARIO zařazena do třídy K3. Jedná se o plochy bez dopravního zatížení. Všechny odvodňovací profily s výjimkou profilu WAVE z hliníku jsou vhodné pro pojezd invalidním vozíkem.

Odvodňovací profily Schlüter-KERDI-LINE-VARIO se vyrábí v celé řadě různých materiálů a povrchů. V případě chemického nebo mechanického namáhání je nutné vyjasnit použitelnost pro daný případ. Dále jsou uvedeny pouze některé všeobecné pokyny.

Odvodňovací profily COVE a WAVE z kartáčované ušlechtilé oceli V4A (č. materiálu 1.4404 = AISI 316L) jsou vhodné pro použití zejména tam, kde je kromě vysokého mechanického namáhání vyžadována odolnost vůči namáhání chemikáliemi, např. kyselými nebo alkalickými (zásaditými) látkami a čisticími prostředky. Používají se v koupelnách v bytech, domovech pro seniory, hotelech, ve školách, v umývárnách a ve sprchách. Ani ušlechtilá ocel ale není odolná vůči veškerému chemickému namáhání, například kyselinou solnou a fluorovodíkovou nebo určitými koncentracemi chlóru a solných roztoků. To platí v určitých případech i pro bazény se slanou mořskou vodou. Mimořádné očekávané namáhání je proto nutné vyjasnit předem.

U hliníkových odvodňovacích profilů COVE a WAVE (hliník strukturovaný povrch) se jedná o povrchy přírodního charakteru. Hliník je upravený (eloxovaný) a opatřený práškovým lakem. Povrchová úprava je barevně stabilní, odolná proti ultrafialovému záření a povětrnostním vlivům. Používají se v koupelnách v bytech, domovech pro seniory nebo hotelech. Viditelné hrany profilu je nutné chránit proti oděru a poškrábání.
