Schlüter-KERDI-LINE-D  Bezrámový kryt žlabu

Ještě decentnější než kombinace mřížka/rám KERDI-LINE-C: Kryt žlabu KERDI-LINE-D úplně bez rámu. Nosič z vysoce kvalitní ušlechtilé oceli je opatřený střiží pro ukotvení do lepidla na obklady a dlažbu a je vhodný pro dlažbu libovolné tloušťky. Kryt můžete objednat ve 14 délkách a musí odpovídat zvolené délce žlabu.

Upozornění: Kombinování s decentrálním vertikálním odvodněním KERDI-LINE-VOS není možné.


Schlüter-KERDI-LINE-D  Bezrámový kryt žlabu

Snímek výrobku KERDI-LINE-D 1©Schlüter-Systems KG
Řez KERDI-LINE-D 1©Schlüter-Systems KG
zoom_out_map search
Snímek výrobku KERDI-LINE-D 1
Řez KERDI-LINE-D 1










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Všeobecné Informace o výrobku

Montáž rámu a krytu

  1. Vsaďte rám s distančním páskem.
  2. Nastavte rám pomocí prvků pro výškové seřízení na tloušťku krytiny.
  3. Rám kompletně podlepte lepidlem pro tenkovrstvé lepení a celou plochou položte krytinu.
  4. Po vytvrdnutí odstraňte distanční pásek a prvky pro výškové seřízení. Pak můžete vsadit kryt.

Upozornění: Při montáži profilového rámu s leštěným povrchem je nutné před spárováním odstranit ochrannou fólii.

Nečistoty způsobené maltou nebo lepidlem je proto nutno ihned odstranit.

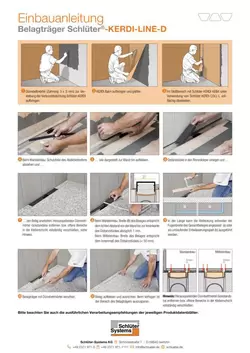

Montáž bezrámového nosiče pro nalepení dlažby Schlüter-KERDI-LINE-D

  1. Při montáži ke stěně stáhněte ochrannou fólii krycí pásky a přilepte krycí pásku znázorněným způsobem ke stěně.
  2. Pak vložte distanční kusy do tělesa žlabu.
  3. Potom položte až po okraj dlažbu sprchovací plochy. Odstraňte beze zbytku vystupující lepidlo pro tenkovrstvé lepení, kompletně uzavřete otevřené oblasti ve vrstvě lepidla (viz upozornění).
  4. Při montáži ke stěně odpovídá šířka (B) krytiny světlé vzdálenosti od stěny po vnitřní hranu distančního kusu minus 1 mm.

    Při montáži v°ploše odpovídá šířka krytiny vnitřnímu rozměru distančního kusu (= 50 mm).

    Na čelních stranách lze kryt případně délkově přizpůsobit buď šířce spáry celé krytiny, nebo ho provést v podobě obvodové odvodňovací mezery.

  5. Po vytvrdnutí krytiny odstraňte distanční kusy a opatřete nosič pro nalepení dlažby lepidlem pro tenkovrstvé lepení.
  6. Přilepte dlažbu lepidlem pro tenkovrstvé lepení a vyrovnejte ji. Při spárování cementovou hmotou vynechte oblast nosiče pro nalepení dlažby.

Upozornění: Odstraňte beze zbytku vystupující lepidlo pro tenkovrstvé lepení, resp. kompletně uzavřete otevřené oblasti ve vrstvě lepidla (viz upozornění).

Upozornění: Použití acetátového silikonu na žlaby, rámy a mřížky není povoleno.

Rám z ušlechtilé oceli a krycí mřížku dodáváme v následujícím materiálovém provedení:

  • V4A, materiál č. 1.4404 = AISI 316L

Povrchy profilových rámů a krytů:

  • EB = kartáčovaná ušlechtilá ocel
  • EP = leštěná ušlechtilá ocel
  • EC = lakovaná ušlechtilá ocel

Vlastnosti materiálu a oblast použití

Tělesa žlabu, rámy i kryty jsou podle normy DIN EN 1253 (Podlahové vpusti a°střešní vtoky) zařazené do třídy K3. Jedná se o plochy bez dopravního zatížení, např. místnosti s mokrým provozem v bytech, domovech pro seniory, hotelech, školách, umývárnách a sprchách.

Tělesa žlabu, rámy a kryty jsou vhodné pro pojezd invalidním vozíkem.

KERDI-LINE z kartáčované ušlechtilé oceli V4A (č. materiálu 1.4404 = AISI 316L) se hodí zejména na místa, kde lze očekávat vysoké mechanické nebo chemické namáhání.

Ani ušlechtilá ocel kvality 1.4404 není odolná vůči veškerému chemickému namáhání, jako např. vůči kyselině solné, kyselině fluorovodíkové nebo vůči určitým koncentracím chlóru a solných roztoků.

To platí v určitých případech i pro bazény se slanou mořskou vodou. Použitelnost příslušného systému podlahových vpustí je nutné ve zvláštních případech řešit individuálně podle očekávaného chemického, mechanického nebo jiného namáhání. Nepoužívejte ani agresivní čisticí prostředky.

Profilový rám a vhodný kryt A, B a C z ušlechtilé oceli jsou k dispozici také se strukturovaným povrchem. Jedná se o povrchy přírodního charakteru. Ušlechtilá ocel je upravená a opatřená polyuretanovým práškovým lakem. Povrchová úprava je barevně stabilní a odolná proti ultrafialovému záření a povětrnostním vlivům. Viditelné hrany profilu je nutné chránit proti oděru a poškrábání.

Pro veškeré čisticí prostředky platí, že nesmějí obsahovat kyselinu solnou ani kyselinu fluorovodíkovou.

Je nutné zabránit kontaktu s jinými kovy, jako například s běžnou ocelí, protože i to by mohlo vést ke vzniku koroze. To platí také pro nářadí, jako je stěrka nebo ocelová vlna, používané např. k odstranění zbytků malty.

U citlivých povrchů (zejména z EP = leštěné ušlechtilé oceli) se nesmějí používat brusné čisticí prostředky.

V případě potřeby doporučujeme použít čisticí polituru na ušlechtilou ocel Schlüter-CLEAN-CP.
