Schlüter-KERDI-LINE-V  Kompletní sada pro vertikální liniové odvodnění

Vhodná pro instalaci do plochy i ke stěně: Kompletní sada pro vertikální liniové odvodnění sprch v úrovni podlahy.

Sada obsahuje:

  • Izolace koutu (pro napojení na přiléhající stěnu)
  • Těleso žlabu s těsnicí manžetou
  • Nosný prvek žlabu
  • Odpadní trubka DN 50 (délka: 25 cm)
  • Trubkový sifon
  • Dvoudílná zápachová uzávěrka
  • Odtokové těleso

Kombinovatelné jednotky mřížka/rám jsou k dispozici samostatně.


Snímek výrobku KERDI-LINE-V 1©Schlüter-Systems KG
Řez KERDI-LINE-V 1©Schlüter-Systems KG
Řez KERDI-LINE-V 2©Schlüter-Systems KG
Řez KERDI-LINE-V 3©Schlüter-Systems KG
zoom_out_map search
Snímek výrobku KERDI-LINE-V 1
Řez KERDI-LINE-V 1
Řez KERDI-LINE-V 2
Řez KERDI-LINE-V 3










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Všeobecné Informace o výrobku

Schlüter-KERDI-LINE je vícedílný lineární odtokový systém určený pro instalaci do sprch v úrovni podlahy s keramickým obkladem, přírodním kamenem nebo povlaky.

Sestává z hlubokotažného tělesa žlabu z ušlechtilé oceli a konstrukce krytu/rámu, kterou lze montážní pomůckou obsaženou v sadě plynule přizpůsobit tloušťce podlahové krytiny. Konstrukce rámu jsou k dispozici ve dvou provedeních. Jedno jako profilový rám s kartáčovanou, leštěnou, nebo práškově lakovanou pohledovou plochou o šířce 10 mm, druhé v podobě konturového rámu.

Schlüter-KERDI-LINE-V, VS, VOS pro vertikální odvodnění, například skrz mezipatrový strop, jsou volitelně vybavené integrovanou zápachovou uzávěrkou v odtokovém tělese (KERDI-LINE-V), nebo je dodáváme s trubkovým sifonem (KERDI-LINE-VS) – také s decentrálním odtokem (KERDI-LINE-VOS).

Výška nosného prvku žlabu:

  • DN 50 (50 mm) = 24 mm
  • Odtokový výkon: 0,8 l/s (V) a 1,0 l/s (VS/VOS)
  • Výška vodní uzávěry: 30 mm (V) a 50 mm (VS/VOS)
  • Vestavná výška: 24 mm (V/VS/VOS)
  • Šířka krytu včetně rámu: 74 mm (V/VS/VOS)

U KERDI-LINE-H 50 a H 40 se těleso žlabu vkládá za účelem snadné a rychlé montáže do přesně tvarovaného nosného prvku z polystyrénu. U KERDI-LINE-V, H 50 G2 a KERDI-LINE-F jsou kvůli vedení odtoku těleso žlabu a nosný prvek napevno spojené.

KERDI-LINE lze univerzálně použít pro osazení centrálně v ploše nebo ke stěně.

Délka liniového odvodnění KERDI-LINE-H, H 50 G2 a V, VS, V 50 G2:

  • 50–180 cm (VOS = decentrálně 70–120 cm), v°odstupňování po 10 cm

Na lepicí přírubě po obvodu tělesa žlabu je z výroby pevně nalepená manžeta KERDI.

Slouží pro bezpečné napojení tělesa žlabu na kontaktní izolaci jak na podlaze, tak i na přiléhajících stěnách.

Ve spojení s izolačními systémy Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT nebo Schlüter-KERDI-BOARD a příslušnými systémovými těsnicími lepidly Schlüter-KERDI-COLL-L, resp. Schlüter-KERDI-FIX vznikají odzkoušené kontaktní izolace s navazujícím liniovým odvodněním.

Upozornění: Schlüter-KERDI-LINE a konstrukce rámu je nutné lepit pomocí cementových lepidel na obklady a dlažbu. Použití acetátového silikonu na žlaby, rámy a mřížky není povoleno.

KERDI-LINE je systémová komponenta splňující německou normu o izolacích DIN 18534, která má ve spojení s výše uvedenými Schlüter systémy certifikát abP (všeobecné stavebně technické osvědčení).

Třídy namáhání vlhkostí dle abP naleznete v příslušných technických listech. KERDI-LINE je dle ETAG 022 (kontaktní izolace) systémová komponenta s evropským technickým schválením (ETA = European Technical Assessment). Výše uvedené výrobky Schlüter, odzkoušené s KERDI-LINE, jsou označeny značkou CE.

Viditelná plocha profilového rámu a kryty – v uzavřeném nebo děrovaném provedení – jsou z kartáčované, leštěné ušlechtilé oceli nebo lakované. Pro profilový rám lze dodat rovněž obkladové korýtko s hloubkou 17 mm. Navíc je k dispozici bezrámový nosič obkladu nezávislý na výšce obkladu (KERDI-LINE-D).

Schlüter-KERDI-LINE-GTO je zápachová uzávěrka se silikonovou suchou klapkou. Lze ji použít namísto dvoudílné zápachové uzávěrky a zabraňuje tvorbě zápachu, který může vznikat u málo používaných odtoků (v koupelnách pro hosty, rekreačních bytech atd.) kvůli vyschnutí zápachové uzávěrky. Díky odtokovému výkonu min. 0,4 l/s (podle normy DIN EN 1253) může suchá zápachová uzávěrka nahradit v těchto případech stávající zápachovou uzávěrku i trvale a působit proti případnému nedostatečnému odvětrávání odtokového systému (nelze použít v KERDI-LINE-F/VS/VOS).

Upozornění:

KERDI-LINE-H a V lze namontovat jako komplexní systém s vhodnou spádovou deskou Schlüter-KERDI-SHOWER-L s integrovanou izolací KERDI (viz technický list výrobku 8.8). Vždy je možná pokládka spádového potěru. Potěr se na povrchu izoluje pomocí Schlüter-KERDI (viz technický list výrobku 8.1), DITRA (viz technický list výrobku 6.1) nebo DITRA-HEAT (viz technický list výrobku 6.4).

Jako doplněk systému jsou k dispozici Schlüter-SHOWERPROFILE-S a R (viz technický list výrobku 14.1) pro napojení k podlaze, resp. na stěnu. Kvůli sklonu bočních stran má SHOWERPROFILE-S odpovídající tvar klínu. Ohraničující stěny se izolují pomocí Schlüter-KERDI (viz technický list výrobku 8.1) nebo Schlüter-KERDI-BOARD (viz technický list výrobku 12.1).

Níže uvádíme pracovní kroky pro systémy liniového odvodnění.

Montáž v případě nízké konstrukční výšky:

Sady KERDI-LINE-H, H 50 G2 a F jsou určené pro horizontální odvodnění na mezipatrovém stropu, přičemž zejména sada KERDI-LINE-F je díky nízké konstrukční výšce jen 60 mm zvlášť vhodná pro rekonstrukce a renovace. Pokud je možné odvodnění skrz mezipatrový strop, lze například s KERDI-LINE-V realizovat montážní výšku ≥ 24 mm.

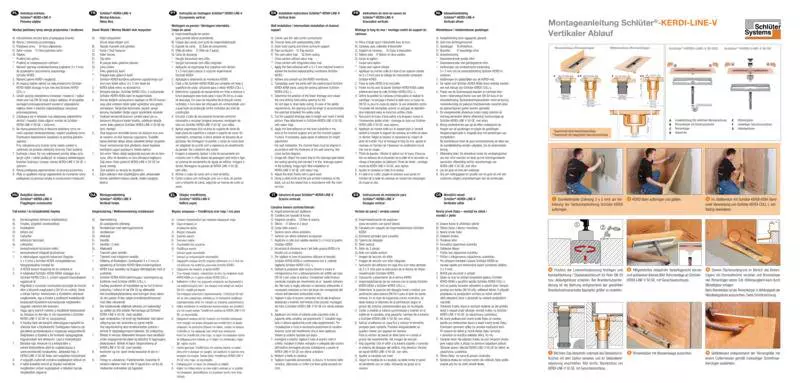

Schlüter-KERDI-LINE-V, VS, VOS

Vertikální odtok

  1. Položte nosný prvek žlabu na rovný a výškově vyrovnaný podklad. Pro vyrovnání nerovností a výšky lze nosný prvek žlabu přesně vyrovnat na vyrovnávací vrstvě.

    Při montáži ke stěně musí být těleso žlabu vyrovnáno podle tloušťky obkladu stěny.

    Při montáži v ploše s pomocí přiložené výplňové lišty se nosný prvek žlabu vyrovná symetricky.

    Upozornění: Pro zlepšení protihlukové ochrany v oblasti sprchy se pokládá izolační rohož KERDI-LINE-SR a po obvodu se umísťuje obvodová izolační páska.

    Protihlukové izolační rohože se pokládají volně na sraz na rovný masivní stop. Pokládka se musí provádět potištěnou stranou nahoru. Pro vyloučení akustických mostů lze srazy zafixovat překrývací páskou DITRA-SOUND-KB.

    Další podrobnosti o instalaci odzkoušených systémových konstrukcí naleznete v podkladu pro projektování.

  2. Vsaďte těleso žlabu do nosného prvku žlabu – s odpadní trubkou zkrácenou na odpovídající vzdálenost, kterou připojíte k odvodňovacímu systému budovy. Poté by měla být provedena zkouška těsnosti.
  3. Následně se proti přesně nainstalovanému odvodňovacímu žlabu KERDI-LINE-V nainstaluje spádová deska KERDI-SHOWER-LT/LTS, a to ve správné výšce tak, aby byla v jedné rovině s horní hranou nosného prvku žlabu (viz technický list výrobku 8.8). Alternativně je možné ve správné výšce položit spádový potěr, který se stáhne přes horní hranu nosného prvku žlabu.
  4. Pro přilepení manžety KERDI se na navazující plošnou izolaci nanese ozubenou stěrkou 3 × 3 nebo 4 × 4 mm těsnicí lepidlo KERDI-COLL-L (viz technický list výrobku 8.4), do kterého se celou plochou uloží manžeta KERDI.

    Musí být dodržena otevřená doba lepidla. Také napojení na stěnu je nutno odborně přelepit izolačními páskami KERDI s použitím lepidla KERDI-COLL-L.

Tělesa žlabu do délky 120 cm jsou z hlubokotažné ušlechtilé oceli V4A (č. materiálu 1.4404 = AISI 316L). Od délky 130 cm jsou vyrobena z hraněné, svařené a následně mořené ušlechtilé oceli V4A (č. materiálu 1.4404 = AISI 316L). Tělesa žlabu jsou vybavena lepicí přírubou, ke které je z výroby připevněna manžeta KERDI. Jedná se o izolační pás z měkkého polyetylénu, na obou stranách opatřený speciální střiží.

Odtoková tělesa vyrábíme v závislosti na typu z vysoce odolného polypropylénu (PP), resp. z akrylonitrilbutadienstyrenu (ABS).

Zápachová uzávěrka je z polyetylénu (PP) zesíleného vlákny.

Nosný prvek žlabu je vyrobený z tlakově stabilního expandovaného polystyrénu (EPS).

Vlastnosti materiálu a oblast použití

Tělesa žlabu, rámy i kryty jsou podle normy DIN EN 1253 (Podlahové vpusti a°střešní vtoky) zařazené do třídy K3. Jedná se o plochy bez dopravního zatížení, např. místnosti s mokrým provozem v bytech, domovech pro seniory, hotelech, školách, umývárnách a sprchách.

Tělesa žlabu, rámy a kryty jsou vhodné pro pojezd invalidním vozíkem.

KERDI-LINE z kartáčované ušlechtilé oceli V4A (č. materiálu 1.4404 = AISI 316L) se hodí zejména na místa, kde lze očekávat vysoké mechanické nebo chemické namáhání.

Ani ušlechtilá ocel kvality 1.4404 není odolná vůči veškerému chemickému namáhání, jako např. vůči kyselině solné, kyselině fluorovodíkové nebo vůči určitým koncentracím chlóru a solných roztoků.

To platí v určitých případech i pro bazény se slanou mořskou vodou. Použitelnost příslušného systému podlahových vpustí je nutné ve zvláštních případech řešit individuálně podle očekávaného chemického, mechanického nebo jiného namáhání. Nepoužívejte ani agresivní čisticí prostředky.

Pro snadné pravidelné čištění zápachové uzávěrky a tělesa žlabu je součástí sady vhodný čisticí kartáč s pokyny pro použití.

Pro veškeré čisticí prostředky platí, že nesmějí obsahovat kyselinu solnou ani kyselinu fluorovodíkovou.

Je nutné zabránit kontaktu s jinými kovy, jako například s běžnou ocelí, protože i to by mohlo vést ke vzniku koroze. To platí také pro nářadí, jako je stěrka nebo ocelová vlna, používané např. k odstranění zbytků malty.

U citlivých povrchů (zejména z EP = leštěné ušlechtilé oceli) se nesmějí používat brusné čisticí prostředky.

V případě potřeby doporučujeme použít čisticí polituru na ušlechtilou ocel Schlüter-CLEAN-CP.
