Schlüter-KERDI-LINE-F  Kompletní sada pro horizontální liniové odvodnění

konstrukční výškou pouze 60 nebo 97 mm se horizontální odtoková sada Schlüter-KERDI-LINE-F hodí zejména pro rekonstrukce a renovace. Liniové odvodnění pro sprchy v úrovni podlahy můžete instalovat doprostřed plochyke stěně a zároveň ho díky integrované těsnicí manžetě Schlüter-KERDI spolehlivě napojit na kontaktní izolaci.

Sada obsahuje:

  • Izolace koutu (pro napojení na přiléhající stěnu)
  • Těleso žlabu s manžetou KERDI a nosný prvek žlabu
  • Břitové těsnění
  • Odtokové těleso se zápachovou uzávěrkou

Nabídneme vám samozřejmě i vhodné kombinace mřížky a rámu, například KERDI-LINE-STYLE nebo KERDI-LINE-A.

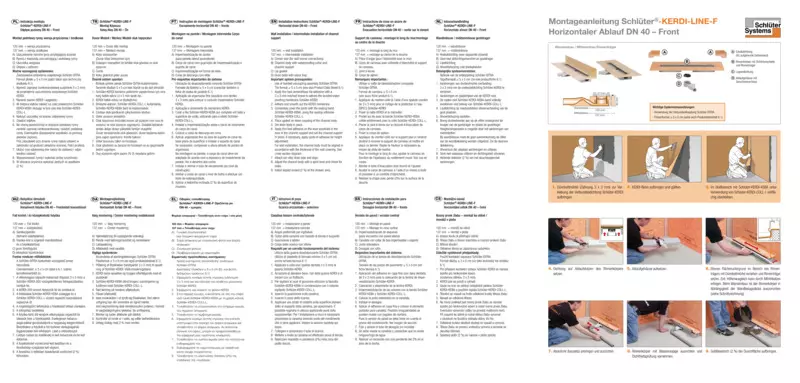

Download
Snímek výrobku KERDI-LINE-F 1©Schlüter-Systems KG
zoom_out_map search
Řez KERDI-LINE-F 2
Snímek výrobku KERDI-LINE-F 1
Snímek výrobku KERDI-LINE-F 2

Nastavení filtrování

  • 23 mm
  • 60 mm
  • 97 mm
  • 50 cm
  • 60 cm
  • 70 cm
  • 80 cm
  • 90 cm
  • 1 m
  • 1,1 m
  • 1,2 m
  • 1,3 m
  • 1,4 m
  • 1,5 m
  • 1,6 m
  • 1,7 m
  • 1,8 m
  • 75 mm
  • 12 cm
  • ušlechtilá ocel V4A
  • ušlechtilá ocel
  • ušlechtilá ocel kartáčovaná
  • KLF 40 GE 100
    Výška
    60 mm
    Délka
    1 m
    Šířka
    12 cm
    Materiál
    ušlechtilá ocel V4A
    Barva/povrch
    Image of undefined
    ušlechtilá ocel
  • KLF 40 GE 110
    Výška
    60 mm
    Délka
    1,1 m
    Šířka
    12 cm
    Materiál
    ušlechtilá ocel V4A
    Barva/povrch
    Image of undefined
    ušlechtilá ocel
  • KLF 40 GE 120
    Výška
    60 mm
    Délka
    1,2 m
    Šířka
    12 cm
    Materiál
    ušlechtilá ocel V4A
    Barva/povrch
    Image of undefined
    ušlechtilá ocel
  • KLF 40 GE 50
    Výška
    60 mm
    Délka
    50 cm
    Šířka
    12 cm
    Materiál
    ušlechtilá ocel V4A
    Barva/povrch
    Image of undefined
    ušlechtilá ocel
  • KLF 40 GE 60
    Výška
    60 mm
    Délka
    60 cm
    Šířka
    12 cm
    Materiál
    ušlechtilá ocel V4A
    Barva/povrch
    Image of undefined
    ušlechtilá ocel
  • KLF 40 GE 70
    Výška
    60 mm
    Délka
    70 cm
    Šířka
    12 cm
    Materiál
    ušlechtilá ocel V4A
    Barva/povrch
    Image of undefined
    ušlechtilá ocel
  • KLF 40 GE 80
    Výška
    60 mm
    Délka
    80 cm
    Šířka
    12 cm
    Materiál
    ušlechtilá ocel V4A
    Barva/povrch
    Image of undefined
    ušlechtilá ocel
  • KLF 40 GE 90
    Výška
    60 mm
    Délka
    90 cm
    Šířka
    12 cm
    Materiál
    ušlechtilá ocel V4A
    Barva/povrch
    Image of undefined
    ušlechtilá ocel
  • KLF50GE100
    Výška
    97 mm
    Délka
    1 m
    Šířka
    12 cm
    Materiál
    ušlechtilá ocel V4A
    Barva/povrch
    Image of undefined
    ušlechtilá ocel
  • KLF50GE110
    Výška
    97 mm
    Délka
    1,1 m
    Šířka
    12 cm
    Materiál
    ušlechtilá ocel V4A
    Barva/povrch
    Image of undefined
    ušlechtilá ocel
  • KLF50GE120
    Výška
    97 mm
    Délka
    1,2 m
    Šířka
    12 cm
    Materiál
    ušlechtilá ocel V4A
    Barva/povrch
    Image of undefined
    ušlechtilá ocel
  • KLF50GE130
    Výška
    97 mm
    Délka
    1,3 m
    Šířka
    12 cm
    Materiál
    ušlechtilá ocel V4A
    Barva/povrch
    Image of undefined
    ušlechtilá ocel
  • KLF50GE140
    Výška
    97 mm
    Délka
    1,4 m
    Šířka
    12 cm
    Materiál
    ušlechtilá ocel V4A
    Barva/povrch
    Image of undefined
    ušlechtilá ocel
  • KLF50GE150
    Výška
    97 mm
    Délka
    1,5 m
    Šířka
    12 cm
    Materiál
    ušlechtilá ocel V4A
    Barva/povrch
    Image of undefined
    ušlechtilá ocel
  • KLF50GE160
    Výška
    97 mm
    Délka
    1,6 m
    Šířka
    12 cm
    Materiál
    ušlechtilá ocel V4A
    Barva/povrch
    Image of undefined
    ušlechtilá ocel
  • KLF50GE170
    Výška
    97 mm
    Délka
    1,7 m
    Šířka
    12 cm
    Materiál
    ušlechtilá ocel V4A
    Barva/povrch
    Image of undefined
    ušlechtilá ocel
  • KLF50GE180
    Výška
    97 mm
    Délka
    1,8 m
    Šířka
    12 cm
    Materiál
    ušlechtilá ocel V4A
    Barva/povrch
    Image of undefined
    ušlechtilá ocel
  • KLF50GE50
    Výška
    97 mm
    Délka
    50 cm
    Šířka
    12 cm
    Materiál
    ušlechtilá ocel V4A
    Barva/povrch
    Image of undefined
    ušlechtilá ocel
  • KLF50GE60
    Výška
    97 mm
    Délka
    60 cm
    Šířka
    12 cm
    Materiál
    ušlechtilá ocel V4A
    Barva/povrch
    Image of undefined
    ušlechtilá ocel
  • KLF50GE70
    Výška
    97 mm
    Délka
    70 cm
    Šířka
    12 cm
    Materiál
    ušlechtilá ocel V4A
    Barva/povrch
    Image of undefined
    ušlechtilá ocel
  • KLF50GE80
    Výška
    97 mm
    Délka
    80 cm
    Šířka
    12 cm
    Materiál
    ušlechtilá ocel V4A
    Barva/povrch
    Image of undefined
    ušlechtilá ocel
  • KLF50GE90
    Výška
    97 mm
    Délka
    90 cm
    Šířka
    12 cm
    Materiál
    ušlechtilá ocel V4A
    Barva/povrch
    Image of undefined
    ušlechtilá ocel
  • KLIFF 23 EB 100Design CURVE
    Výška
    23 mm
    Délka
    1 m
    Šířka
    75 mm
    Materiál
    ušlechtilá ocel V4A
    Barva/povrch
    Image of undefined
    ušlechtilá ocel kartáčovaná
  • KLIFF 23 EB 110Design CURVE
    Výška
    23 mm
    Délka
    1,1 m
    Šířka
    75 mm
    Materiál
    ušlechtilá ocel V4A
    Barva/povrch
    Image of undefined
    ušlechtilá ocel kartáčovaná
  • KLIFF 23 EB 120Design CURVE
    Výška
    23 mm
    Délka
    1,2 m
    Šířka
    75 mm
    Materiál
    ušlechtilá ocel V4A
    Barva/povrch
    Image of undefined
    ušlechtilá ocel kartáčovaná
  • KLIFF 23 EB 50Design CURVE
    Výška
    23 mm
    Délka
    50 cm
    Šířka
    75 mm
    Materiál
    ušlechtilá ocel V4A
    Barva/povrch
    Image of undefined
    ušlechtilá ocel kartáčovaná
  • KLIFF 23 EB 60Design CURVE
    Výška
    23 mm
    Délka
    60 cm
    Šířka
    75 mm
    Materiál
    ušlechtilá ocel V4A
    Barva/povrch
    Image of undefined
    ušlechtilá ocel kartáčovaná
  • KLIFF 23 EB 70Design CURVE
    Výška
    23 mm
    Délka
    70 cm
    Šířka
    75 mm
    Materiál
    ušlechtilá ocel V4A
    Barva/povrch
    Image of undefined
    ušlechtilá ocel kartáčovaná
  • KLIFF 23 EB 80Design CURVE
    Výška
    23 mm
    Délka
    80 cm
    Šířka
    75 mm
    Materiál
    ušlechtilá ocel V4A
    Barva/povrch
    Image of undefined
    ušlechtilá ocel kartáčovaná
  • KLIFF 23 EB 90Design CURVE
    Výška
    23 mm
    Délka
    90 cm
    Šířka
    75 mm
    Materiál
    ušlechtilá ocel V4A
    Barva/povrch
    Image of undefined
    ušlechtilá ocel kartáčovaná

Všeobecné Informace o výrobku

Schlüter-KERDI-LINE je vícedílný lineární odtokový systém určený pro instalaci do sprch v úrovni podlahy s keramickým obkladem, přírodním kamenem nebo povlaky.

Sestává z hlubokotažného tělesa žlabu z ušlechtilé oceli a konstrukce krytu/rámu, kterou lze montážní pomůckou obsaženou v sadě plynule přizpůsobit tloušťce podlahové krytiny. Konstrukce rámu jsou k dispozici ve dvou provedeních. Jedno jako profilový rám s kartáčovanou, leštěnou, nebo práškově lakovanou pohledovou plochou o šířce 10 mm, druhé v podobě konturového rámu.

Schlüter-KERDI-LINE-F s horizontálním odtokem dopředu je vybaven zápachovou uzávěrkou integrovanou do odtokového tělesa.

Odtokový výkon:

  • 0,45 l/s

Výška vodní uzávěry:

  • 25 mm

Výška nosného prvku žlabu:

  • DN 40 = 60 mm

U KERDI-LINE-H 50 a H 40 se těleso žlabu vkládá za účelem snadné a rychlé montáže do přesně tvarovaného nosného prvku z polystyrénu. U KERDI-LINE-V, H 50 G2 a KERDI-LINE-F jsou kvůli vedení odtoku těleso žlabu a nosný prvek napevno spojené.

KERDI-LINE lze univerzálně použít pro osazení centrálně v ploše nebo ke stěně.

Délka liniového odvodnění KERDI-LINE-F:

  • 50–120 cm, v odstupňování po 10 cm

Na lepicí přírubě po obvodu tělesa žlabu je z výroby pevně nalepená manžeta KERDI.

Slouží pro bezpečné napojení tělesa žlabu na kontaktní izolaci jak na podlaze, tak i na přiléhajících stěnách.

Ve spojení s izolačními systémy Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT nebo Schlüter-KERDI-BOARD a příslušnými systémovými těsnicími lepidly Schlüter-KERDI-COLL-L, resp. Schlüter-KERDI-FIX vznikají odzkoušené kontaktní izolace s navazujícím liniovým odvodněním.

Upozornění: Schlüter-KERDI-LINE a konstrukce rámu je nutné lepit pomocí cementových lepidel na obklady a dlažbu. Použití acetátového silikonu na žlaby, rámy a mřížky není povoleno.

KERDI-LINE je systémová komponenta splňující německou normu o izolacích DIN 18534, která má ve spojení s výše uvedenými Schlüter systémy certifikát abP (všeobecné stavebně technické osvědčení).

Třídy namáhání vlhkostí dle abP naleznete v příslušných technických listech. KERDI-LINE je dle ETAG 022 (kontaktní izolace) systémová komponenta s evropským technickým schválením (ETA = European Technical Assessment). Výše uvedené výrobky Schlüter, odzkoušené s KERDI-LINE, jsou označeny značkou CE.

Schlüter-KERDI-LINE-GTO je zápachová uzávěrka se silikonovou suchou klapkou. Lze ji použít namísto dvoudílné zápachové uzávěrky a zabraňuje tvorbě zápachu, který může vznikat u málo používaných odtoků (v koupelnách pro hosty, rekreačních bytech atd.) kvůli vyschnutí zápachové uzávěrky. Díky odtokovému výkonu 0,45 l/s (podle normy DIN EN 1253) může suchá zápachová uzávěrka nahradit v těchto případech stávající zápachovou uzávěrku i trvale a působit proti případnému nedostatečnému odvětrávání odtokového systému (nelze použít v KERDI-LINE-F/VS/VOS).

Upozornění:

U KERDI-LINE-H 50 G2, V 50 G2 a KERDI-LINE-F je nutné z konstrukčních důvodů položit kvůli provedení odtoku spádový potěr. Potěr se na povrchu izoluje pomocí Schlüter-DITRA (viz technický list výrobku 6.1) nebo DITRA-HEAT.

Jako doplněk systému jsou k dispozici Schlüter-SHOWERPROFILE-S a R (viz technický list výrobku 14.1) pro napojení k podlaze, resp. na stěnu. Kvůli sklonu bočních stran má SHOWERPROFILE-S odpovídající tvar klínu. Ohraničující stěny se izolují pomocí Schlüter-KERDI (viz technický list výrobku 8.1) nebo Schlüter-KERDI-BOARD (viz technický list výrobku 12.1).
