Schlüter-BARIN-SR  Žlabový systém

Náš žlabový systém Schlüter-BARIN-SR kombinuje moderní design s praktickou funkčností. Doporučujeme ho jednak pro odvodnění balkonu nebo terasy, jednak jako elegantní doplněk, který vzhledově odpovídá našim ukončovacím profilům Schlüter-BARA. BARIN-SR je vyrobený z vysoce kvalitního hliníku, který je k dispozici v různých odstínech. Lze ho snadno připevnit k příslušným profilům BARA a vytvořit tak dokonalý balkonový okap.


  • Speciální roh
Snímek výrobku BARIN-SR 1©Schlüter-Systems KG
Snímek výrobku BARIN-SR 2©Schlüter-Systems KG
zoom_out_map search
Snímek výrobku BARIN-SR 1
Snímek výrobku BARIN-SR 2










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Všeobecné Informace o výrobku

Jako systémové příslušenství pro žlabové prvky Schlüter-BARIN dodáváme veškeré potřebné tvarovky, jako jsou upevňovací šrouby, vnitřní a vnější rohy, spojky, koncovky, odtoková hrdla, svodové potrubí a chrliče.

Schlüter-BARIN se pomocí upevňovacích šroubů šroubuje k příslušným ukončovací profilům pro balkony a terasy Schlüter-BARA-RKLT, RTK, RTKE, RTKEG nebo RTP. Díky uspořádání podélných otvorů u zadní strany žlabů lze nastavit spád až 30 mm.

Všechny díly systému Schlüter-BARIN se ke žlabu připojují pomocí šroubovacích spojek.

  1. Žlabové prvky BARIN se zkrátí na míru a připevní se k profilu BARA dodanými samořeznými šrouby. V případě potřeby lze pomocí drážkových otvorů nastavit sklon.
  2. Těsné spoje na sraz mezi dvěma žlabovými prvky se zhotovují vystředěnou montáží spojky nad sraz.
  3. Těsnost spojů zaručuje pryžová vložka ve spojce.
  4. Při zhotovování vnitřních a vnějších rohů se rohové tvarovky připevní k profilu BARA dodanými samořeznými šrouby. Dvě spojky se vždy umisťují vystředěně nad sraz. Pracovní postup je stejný u 90° i 135° rohů.
  5. Pro připojení odpadní trubky se k profilu BARA pomocí dodaných samořezných šroubů připevní cca 20 cm dlouhé odtokové hrdlo s otvorem. Dvě spojky se vždy připojí vystředěně nad sraz.
  6. Koncovky se zespodu přiloží ke žlabu a upevní spojkou.
  7. Šrouby a drážkové otvory se zakryjí naklapnutím krycího profilu.
  8. Nakonec se přilepí kryty rohů.

Žlabové prvky a kryty BARIN, stejně jako koncovky, vnitřní a vnější rohy a spojky jsou vyrobené z barevně lakovaného hliníku.

Z barevně lakovaného hliníku jsou vyrobené i další tvarovky žlabového systému Schlüter-BARIN, jako jsou svodová potrubí, potrubní objímky, oblouky, odbočky, chrliče, odtokové klapky a nasazovací hrdla.

Vlastnosti materiálu a oblasti použití

Schlüter-BARIN je vyrobený z barevně lakovaného hliníku.

Povrchová úprava hliníkového žlabu je barevně stabilní a odolné proti ultrafialovému záření a povětrnostním vlivům. Pohledové plochy je nutné chránit proti oděru.

Schlüter-BARIN nevyžaduje zvláštní péči ani údržbu. Povrchová úprava hliníkového profilu je stálobarevná. Poškození pohledové plochy lze odstranit přelakováním.

Videa pro učení
a napodobování

Video Konstrukční skladba balkonu: Volná pokládka přírodního kamene na tenkovrstvé maltové podložky
Konstrukční skladba balkonu: Volná pokládka přírodního kamene na tenkovrstvé maltové podložky
Video Konstrukční skladba balkonu: Volná pokládka přírodního kamene na maltové podložky s drenáží
Konstrukční skladba balkonu: Volná pokládka přírodního kamene na maltové podložky s drenáží
Video Konstrukční skladba balkonu: Pokládka dlažby s drenáží, izolací a separací
Konstrukční skladba balkonu: Pokládka dlažby s drenáží, izolací a separací

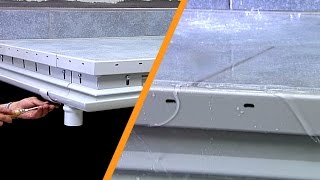

Video Žlabový systém pro balkony a terasy: Schlüter®-BARIN
