Konstrukce střešní terasy C.8: volná pokládka na lože ze štěrku nebo kamenné drti

Konstrukční skladby C: střešní terasy

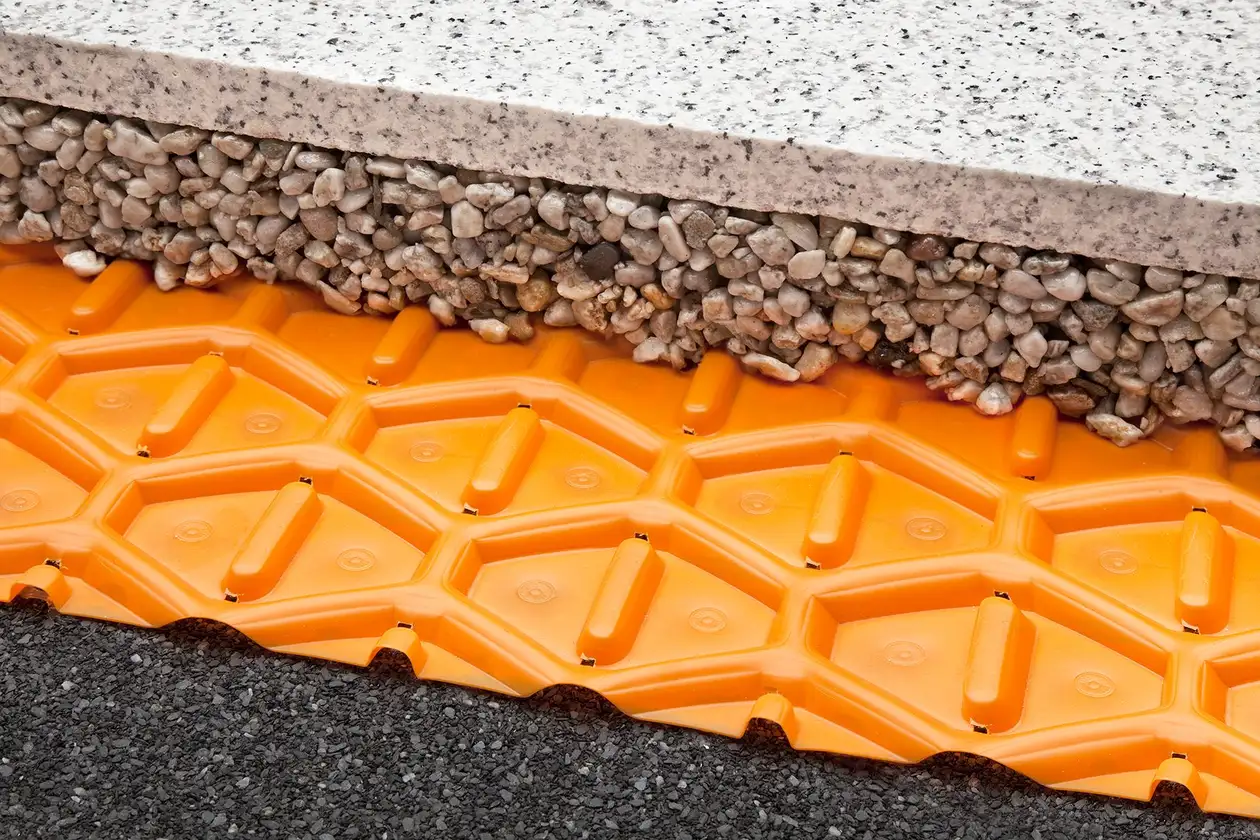

Volná pokládka na drenáž TROBA na lože ze štěrku nebo kamenné drti

Schlüter-Systems – Konstrukce střešní terasy C.8: volná pokládka na drenáž TROBA v loži ze štěrku nebo kamenné drti © Schlueter-Systems

U této konstrukce slouží plošná drenáž Schlüter-TROBA jako ochranná a separační vrstva nad izolací a chrání ji před vtlačováním jednotlivých kamínků.

Dále brání vytváření efektu „zmrzlého betonu“ z mrznoucí vody na izolaci. Kromě toho zajišťuje trvalý odtok vody pronikající otevřenými spárami samonosných desek.

Zatížení je přenášeno plochou lichoběžníkových výlisků přímo do izolovaného podkladu.

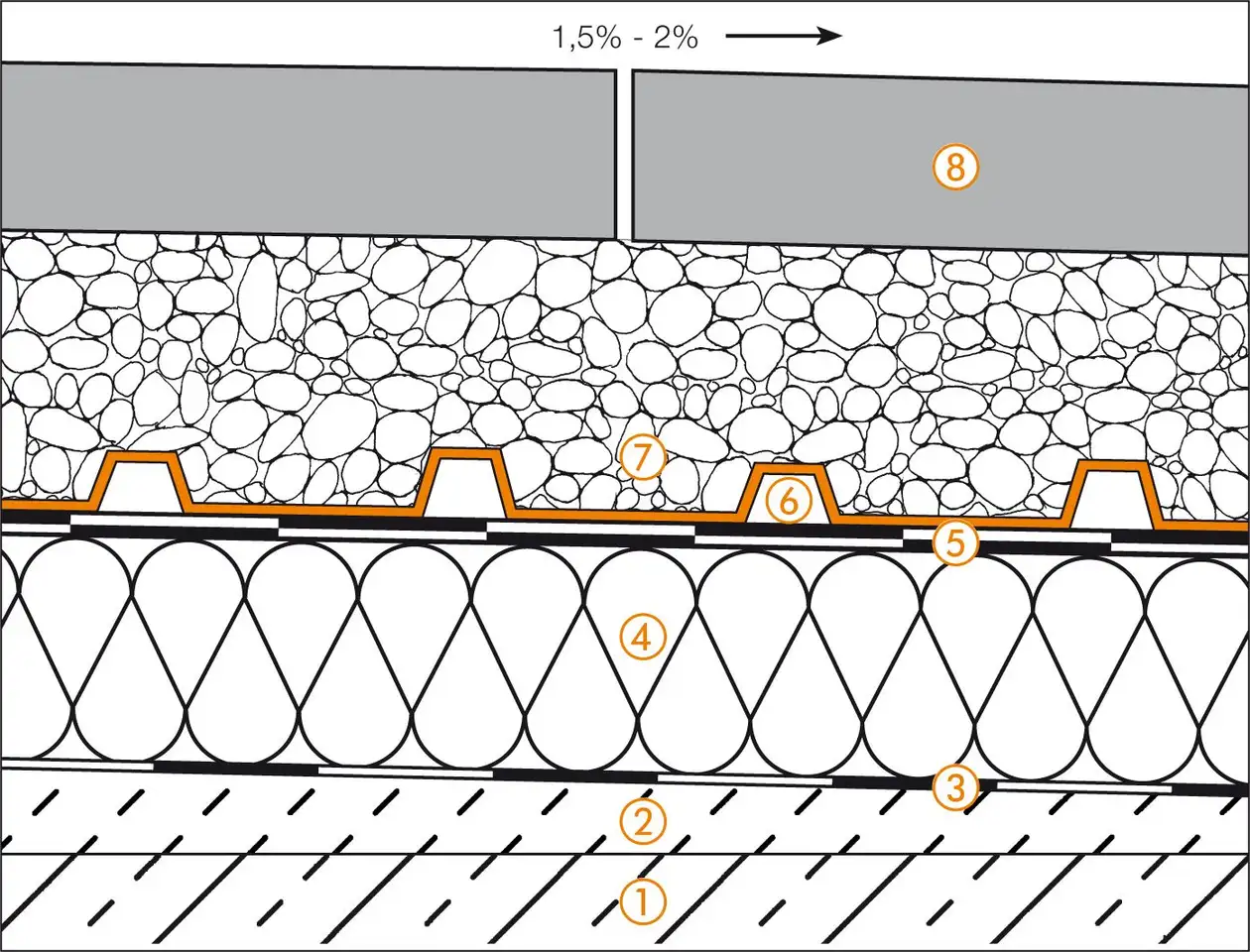

C.8: volná pokládka na lože ze štěrku nebo kamenné drti

Schlüter-Systems – Řez konstrukcí střešní terasy C.8: volná pokládka na drenáž TROBA v loži ze štěrku nebo kamenné drti © Schlueter-Systems
Řez konstrukcí střešní terasy C.8: volná pokládka na drenáž TROBA v loži ze štěrku nebo kamenné drti
  1. Betonová deska
  2. Spádový potěr
    Podmínkou pro správné fungování konstrukce je dostatečný spád (1,5–2 %) pro odvod vody
  3. Parotěsná zábrana podle normy DIN 18531
  4. Izolace
    Tloušťka podle požadavků
  5. Izolace stavební konstrukce podle normy DIN 18531
  6. Schlüter-TROBA
    je ochranná a drenážní vrstva nad izolací pod vrstvou kamenné drti nebo štěrku. Je tvořena tlakově stálou polyetylénovou folií s výlisky a otvory k drenážním kanálkům.
    Dbejte na možnost odvodu vody!
  7. Lože ze štěrku nebo kamenné drti
  8. Velkoformátové samonosné desky
    Umělý kámen, přírodní kámen nebo keramické prvky

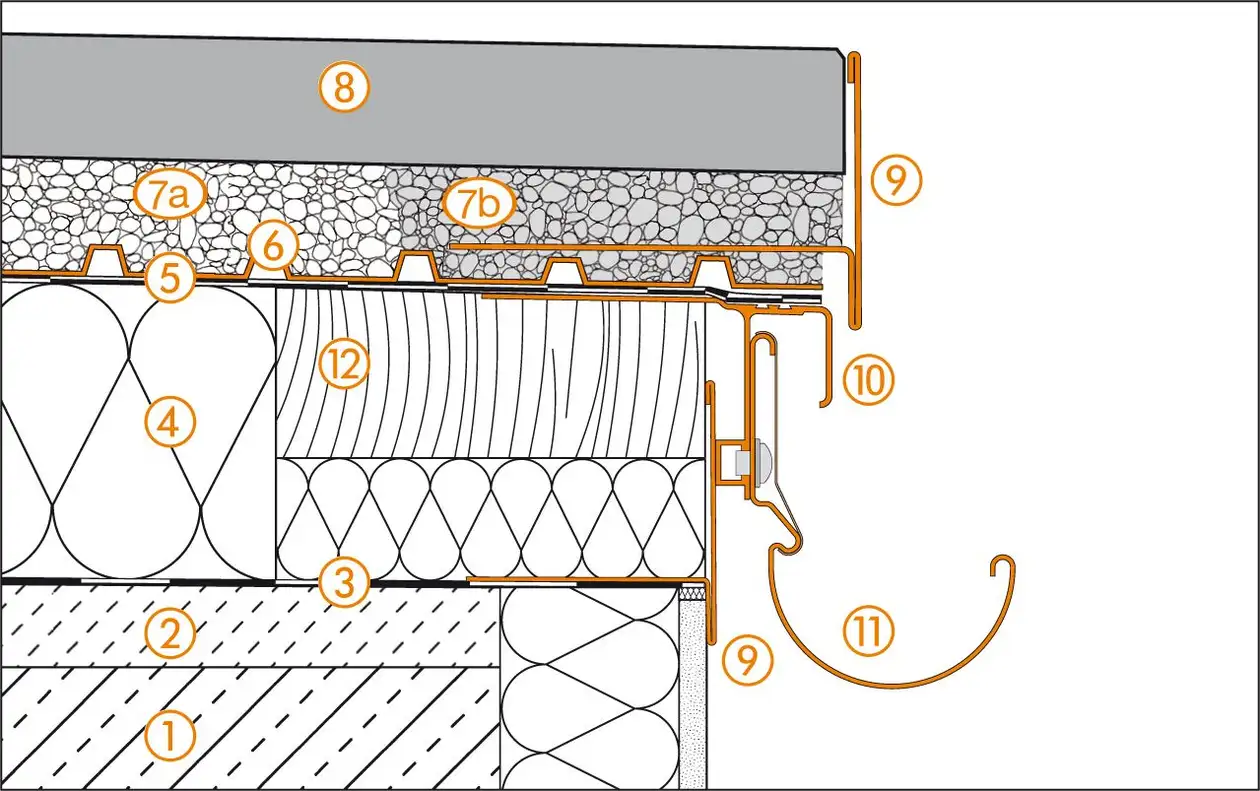

Detail okraje 1

Detailní řez okrajem 1 konstrukce střešní terasy C.8: volná pokládka na drenáž TROBA v loži ze štěrku nebo kamenné drti © Schlueter-Systems
Detailní řez okrajem 1 konstrukce střešní terasy C.8: volná pokládka na drenáž TROBA v loži ze štěrku nebo kamenné drti
  1. Betonová deska
  2. Spádový potěr (1,5–2 %)
  3. Parotěsná zábrana podle normy DIN 18531
  4. Izolace
  5. Izolace stavební konstrukce podle normy DIN 18531
  6. Schlüter-TROBA
  7. a) Lože ze štěrku nebo kamenné drti
    b) Vázané lože ze štěrku nebo kamenné drti v okrajové části
  8. Velkoformátové samonosné desky
  9. Schlüter-BARA-RT
    Dbejte na možnost odvodu vody!
  10. Schlüter-BARA-RTK
  11. Schlüter-BARIN
  12. Okrajová fošna

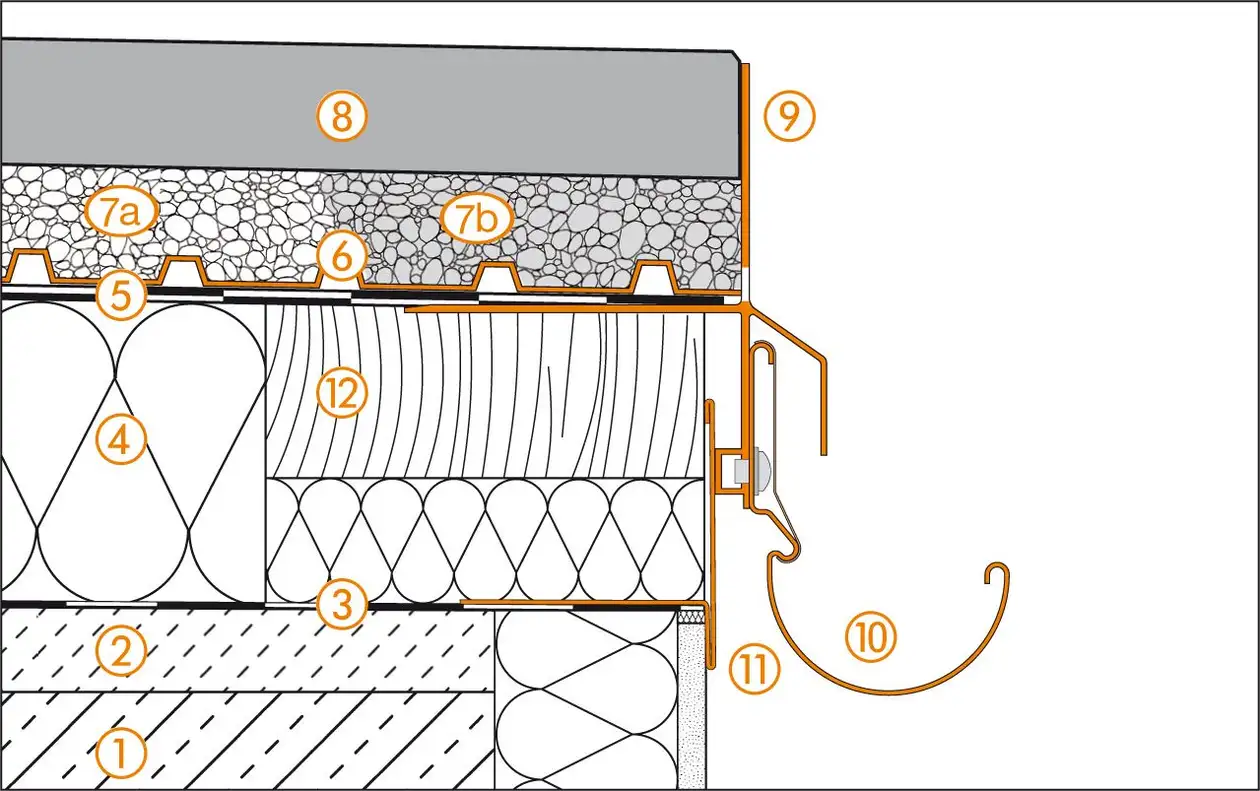

Detail okraje 2

Detailní řez okrajem 2 konstrukce střešní terasy C.8: volná pokládka na drenáž TROBA v loži ze štěrku nebo kamenné drti © Schlueter-Systems
Detailní řez okrajem 2 konstrukce střešní terasy C.8: volná pokládka na drenáž TROBA v loži ze štěrku nebo kamenné drti
  1. Betonová deska
  2. Spádový potěr (1,5–2 %)
  3. Parotěsná zábrana podle normy DIN 18531
  4. Izolace
  5. Izolace stavební konstrukce podle normy DIN 18531
  6. Schlüter-TROBA
  7. a) Lože ze štěrku nebo kamenné drti
    b) Vázané lože ze štěrku nebo kamenné drti v okrajové části
  8. Velkoformátové samonosné desky
  9. Schlüter-BARA-RKLT
    Udržujte drenážní otvory volné
  10. Schlüter-BARIN
  11. Schlüter-BARA-RT
  12. Okrajová fošna

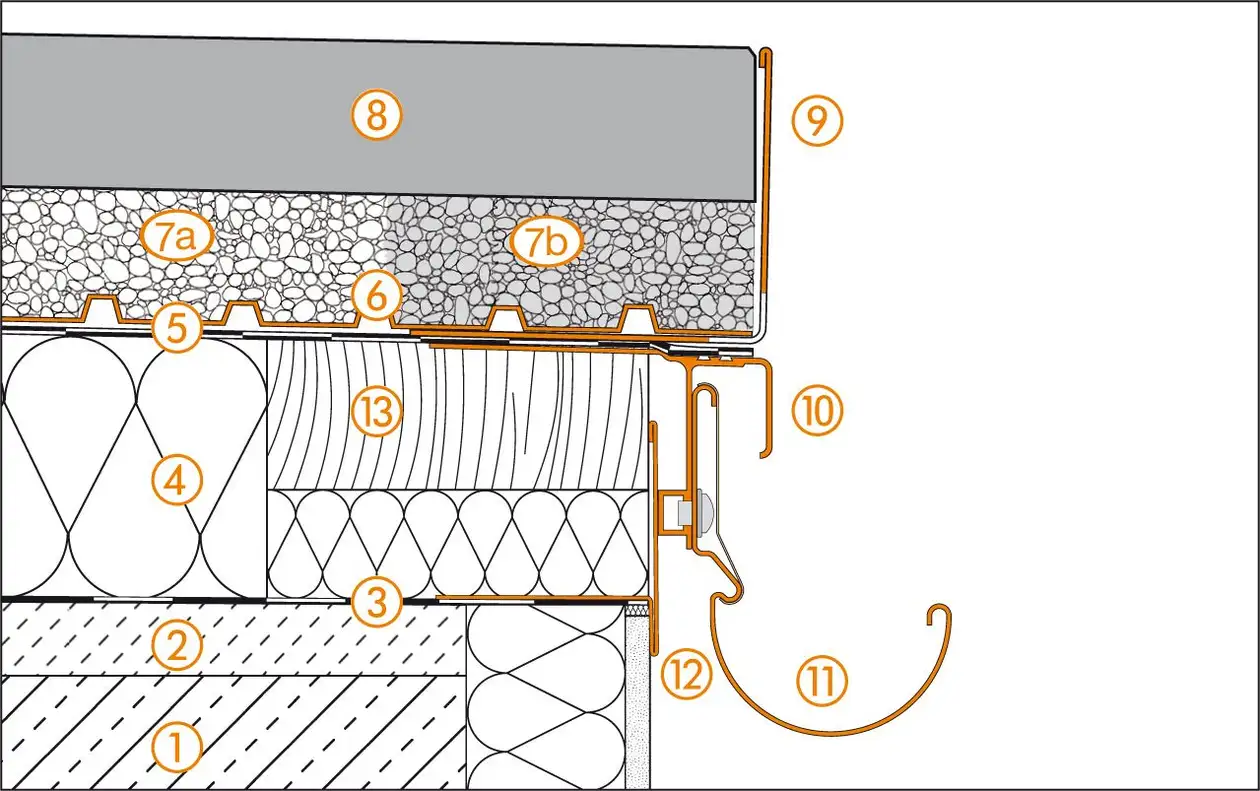

Detail okraje 3

Detailní řez okrajem 4 konstrukce střešní terasy C.8: volná pokládka na drenáž TROBA v loži ze štěrku nebo kamenné drti © Schlueter-Systems
Detailní řez okrajem 3 konstrukce střešní terasy C.8: volná pokládka na drenáž TROBA v loži ze štěrku nebo kamenné drti
  1. Betonová deska
  2. Spádový potěr (1,5–2 %)
  3. Parotěsná zábrana podle normy DIN 18531
  4. Izolace
  5. Izolace stavební konstrukce podle normy DIN 18531
  6. Schlüter-TROBA
  7. a) Lože ze štěrku nebo kamenné drti
    b) Vázané lože ze štěrku nebo kamenné drti v okrajové části
  8. Velkoformátové samonosné desky
  9. Schlüter-BARA-RWL
    Udržujte drenážní otvory volné
  10. Schlüter-BARA-RTK
  11. Schlüter-BARIN
  12. Schlüter-BARA-RT
  13. Okrajová fošna

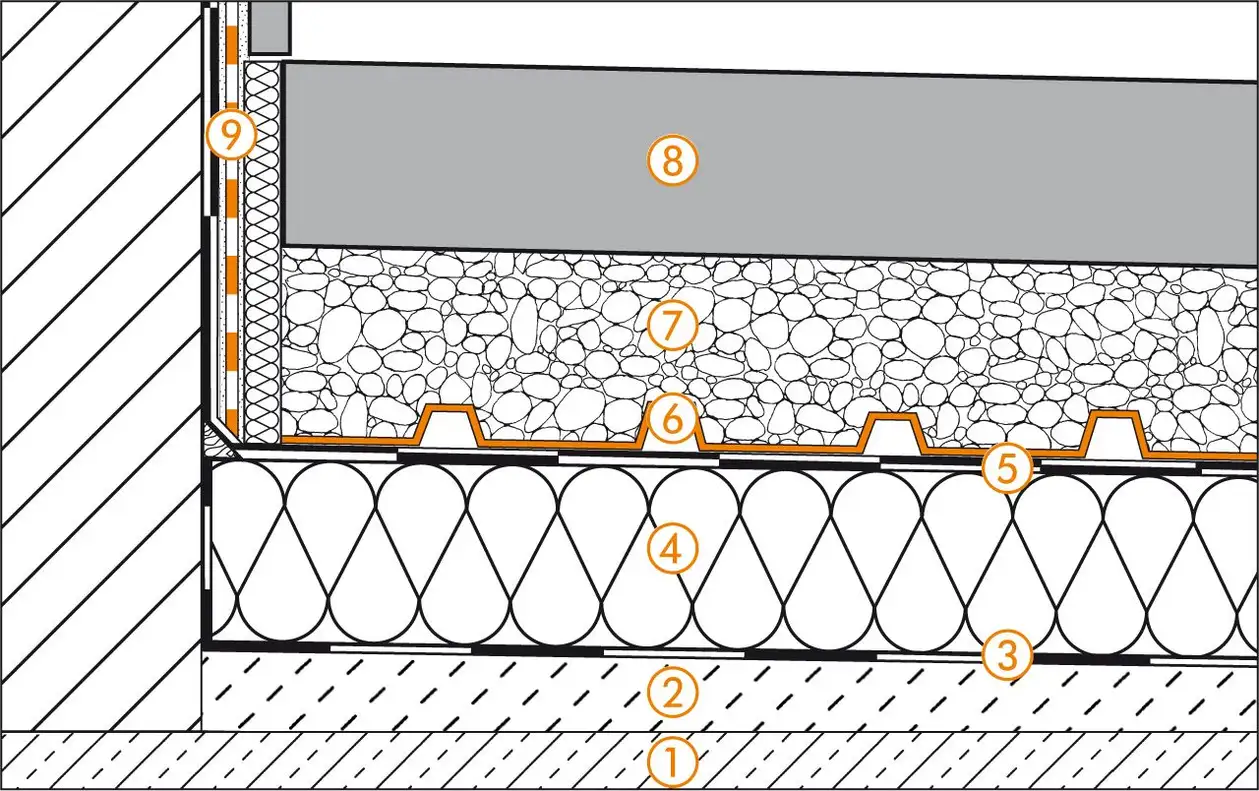

Napojení na stěnu

Schlüter-Systems – Řez napojením na stěnu pro konstrukci střešní terasy C.8: volná pokládka na drenáž TROBA v°loži ze štěrku nebo kamenné drti © Schlueter-Systems
Řez napojením na stěnu pro konstrukci střešní terasy C.8: volná pokládka na drenáž TROBA v°loži ze štěrku nebo kamenné drti
  1. Betonová deska
  2. Spádový potěr (1,5–2 %)
  3. Parotěsná zábrana podle normy DIN 18531
  4. Izolace
  5. Izolace stavební konstrukce podle normy DIN 18531
  6. Schlüter-TROBA
  7. Lože ze štěrku nebo kamenné drti
  8. Velkoformátové samonosné desky
  9. Schlüter-KERDI

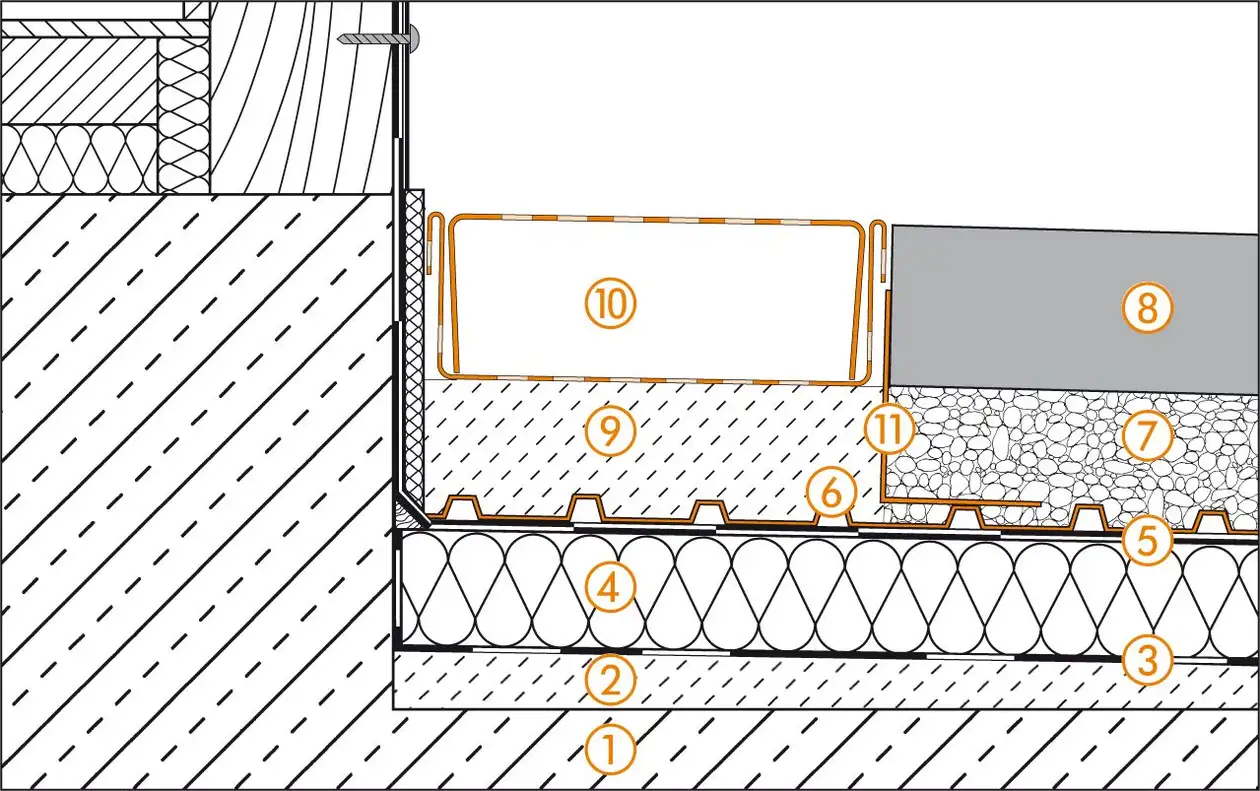

Napojení dveří

Schlüter-Systems – Řez napojením dveří pro konstrukci střešní terasy C.8: volná pokládka na drenáž TROBA v°loži ze štěrku nebo kamenné drti © Schlueter-Systems
Řez napojením dveří pro konstrukci střešní terasy C.8: volná pokládka na drenáž TROBA v°loži ze štěrku nebo kamenné drti
  1. Betonová deska
  2. Spádový potěr (1,5–2 %)
  3. Parotěsná zábrana podle normy DIN 18531
  4. Izolace
  5. Izolace stavební konstrukce podle normy DIN 18531
  6. Schlüter-TROBA
  7. Lože ze štěrku nebo kamenné drti
  8. Velkoformátové samonosné desky
  9. Maltové terče
  10. Schlüter-TROBA-LINE-TL
  11. Schlüter-TROBA-LINE-TLK-E
    Lišta pro zachycení štěrku
