Konstrukce střešní terasy C.7: podlahové konstrukce na maltových terčích

Podlahová konstrukce s maltovými kroužky TROBA-STELZ

© Schlueter-Systems

Schlüter-TROBA-STELZ-MR jsou plastové kroužky sloužící jako pomůcka při pokládce velkoformátových desek.

Tyto plastové kroužky o výšce 25 mm se pokládají do míst křížení spár dlaždic jako „ztracené bednění“ a poté se plní čerstvou maltou (přednostně drenážní maltou). Povrch dlažby lze tímto způsobem snadno výškově vyrovnat.

Volný prostor mezi podložkami zajišťuje rychlý odvod vody pronikající otevřenými spárami.

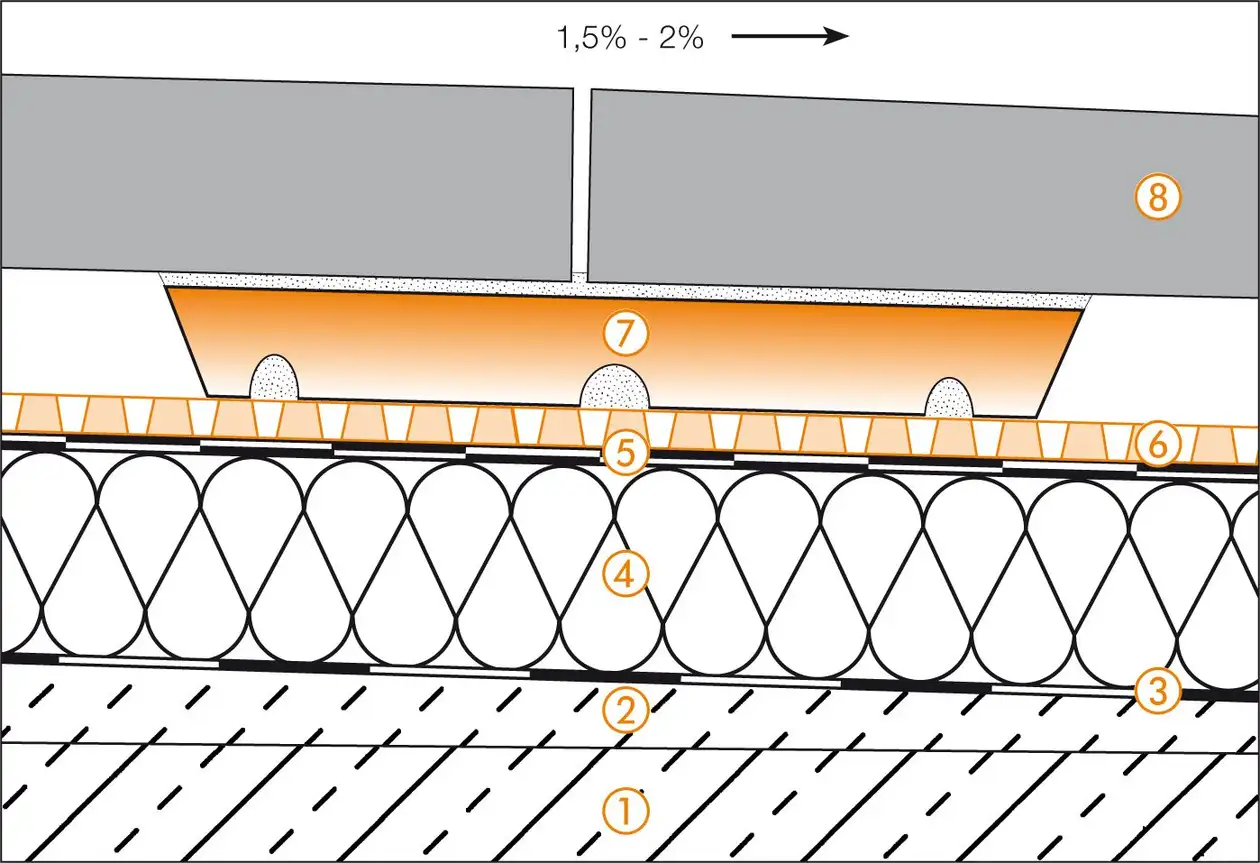

C.7: podlahová konstrukce na maltových terčích, pokládka s maltovými kroužky

© Schlueter-Systems

1. Betonová konzolová deska
2. Spádový potěr
   Podmínkou pro správné fungování konstrukce je dostatečný spád (1,5–2 %) pro odvod vody
3. Parotěsná zábrana podle normy DIN 18531
4. Izolace
   Tloušťka podle požadavků
5. Izolace stavební konstrukce podle normy DIN 18531
6. Schlüter-TROBA-PLUS 8G
   Tlakově stabilní drenážní rohož jako nosná vrstva pro samonosné desky a pro trvale účinný odvod vody pronikající otevřenými spárami mezi deskami.
   Dbejte na možnost odvodu vody!
7. Schlüter-TROBA-STELZ-MR
   jsou plastové kroužky sloužící jako pomůcka při pokládce velkoformátových deskových prvků na balkonech a terasách.
8. Velkoformátové samonosné desky
   Umělý kámen, přírodní kámen nebo keramické prvky

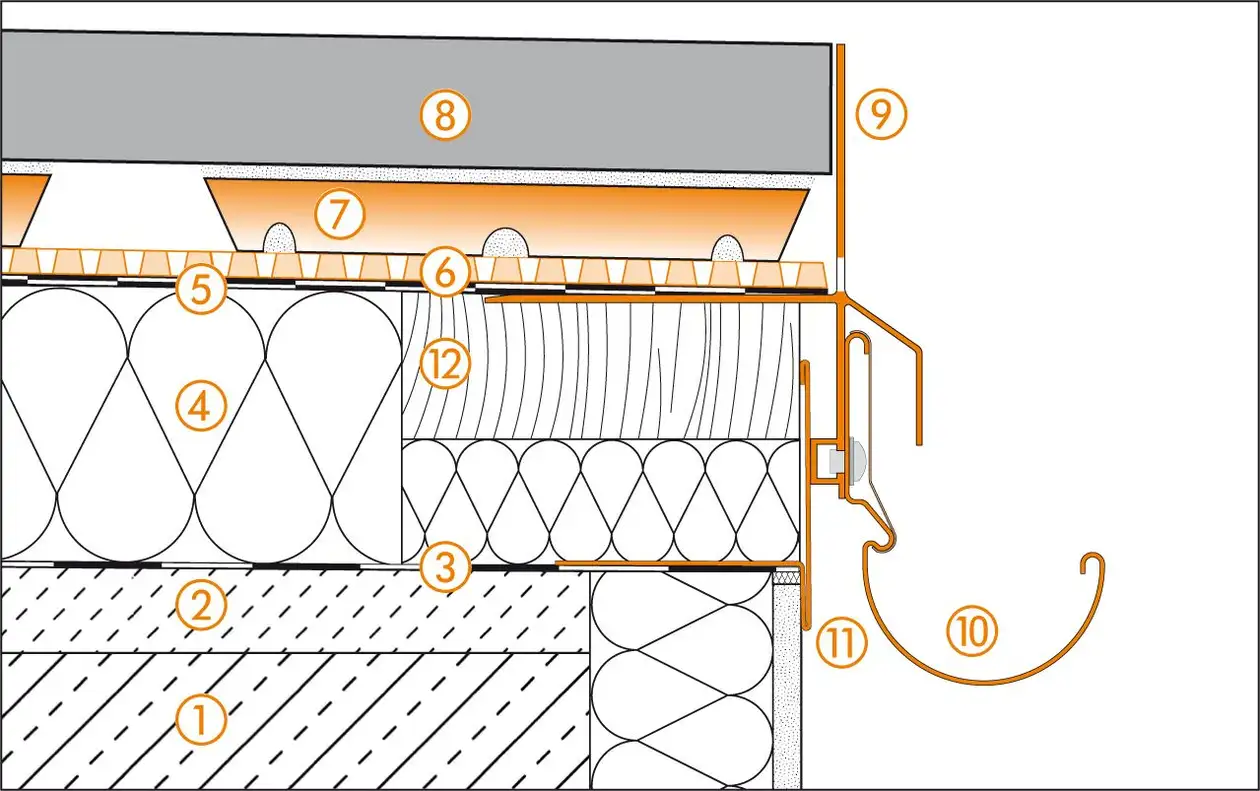

Detail okraje 1

© Schlueter-Systems

1. Betonová deska
2. Spádový potěr (1,5–2 %)
3. Parotěsná zábrana podle normy DIN 18531
4. Izolace
5. Izolace stavební konstrukce podle normy DIN 18531
6. Schlüter-TROBA-PLUS 8G
7. Schlüter-TROBA-STELZ-MR
8. Velkoformátové samonosné desky
9. Schlüter-BARA-RKLT
   Udržujte drenážní otvory volné!
10. Schlüter-BARIN
11. Schlüter-BARA-RT
12. Okrajová fošna

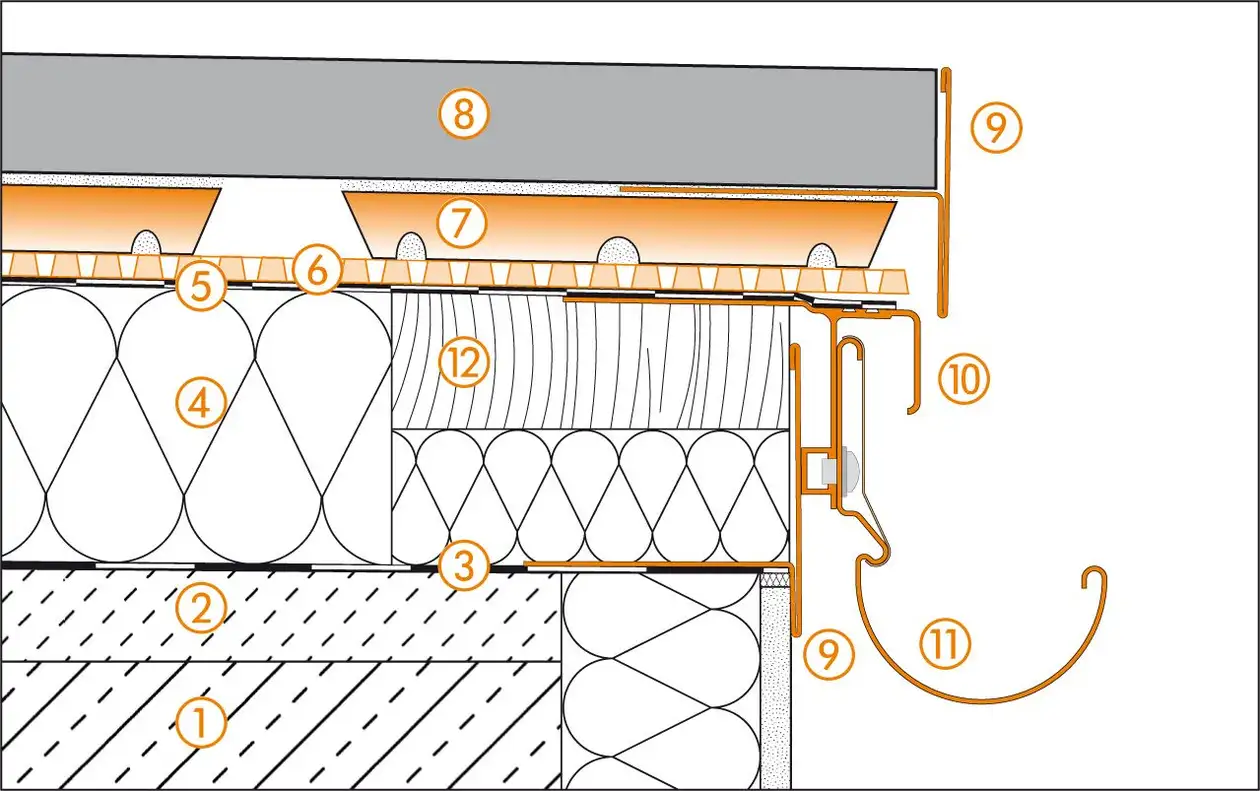

Detail okraje 2

© Schlueter-Systems

1. Betonová deska
2. Spádový potěr (1,5–2 %)
3. Parotěsná zábrana podle normy DIN 18531
4. Izolace
5. Izolace stavební konstrukce podle normy DIN 18531
6. Schlüter-TROBA-PLUS 8G
7. Schlüter-TROBA-STELZ-MR
8. Velkoformátové samonosné desky
9. Schlüter-BARA-RT
   Dbejte na možnost odvodu vody!
10. Schlüter-BARA-RTK
11. Schlüter-BARIN
12. Okrajová fošna

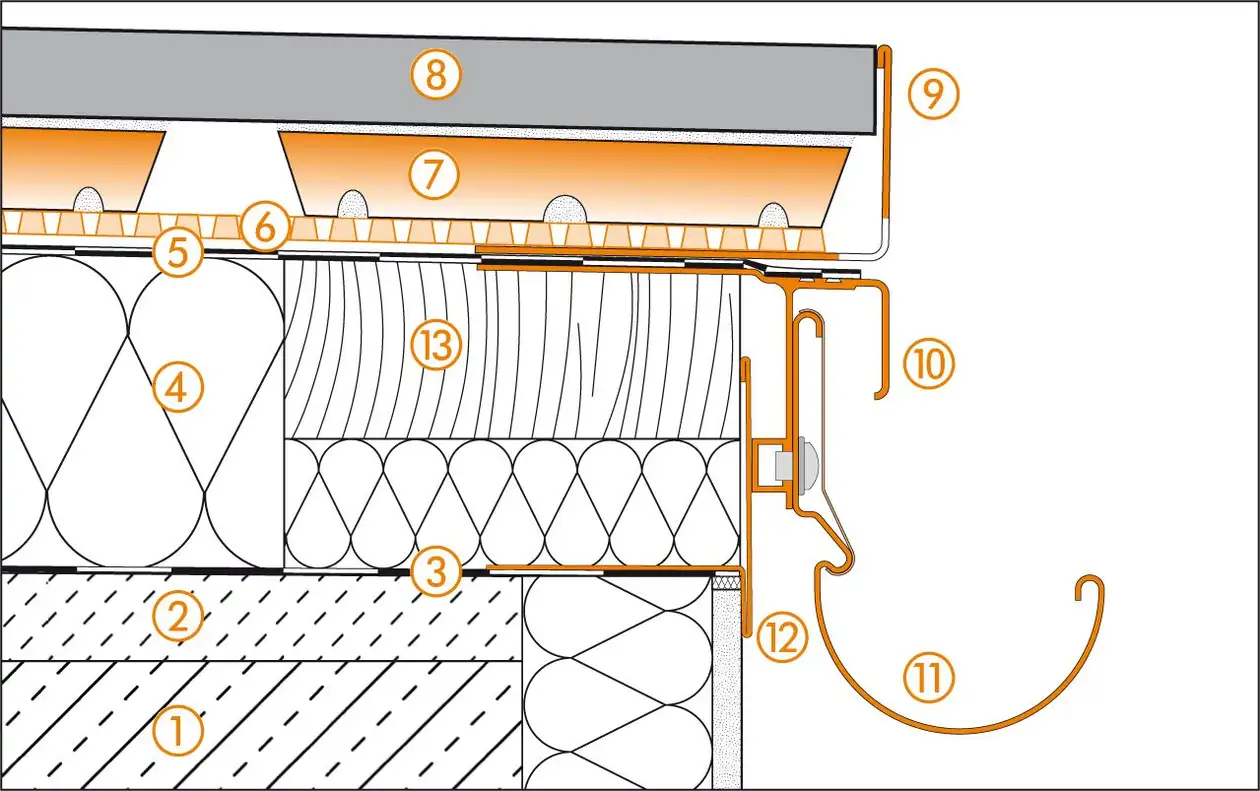

Detail okraje 3

© Schlueter-Systems

1. Betonová deska
2. Spádový potěr (1,5–2 %)
3. Parotěsná zábrana podle normy DIN 18531
4. Izolace
5. Izolace stavební konstrukce podle normy DIN 18531
6. Schlüter-TROBA-PLUS 8G
7. Schlüter-TROBA-STELZ-MR
8. Velkoformátové samonosné desky
9. Schlüter-BARA-RWL
   Udržujte drenážní otvory volné
10. Schlüter-BARA-RTK
11. Schlüter-BARIN
12. Schlüter-BARA-RT
13. Okrajová fošna

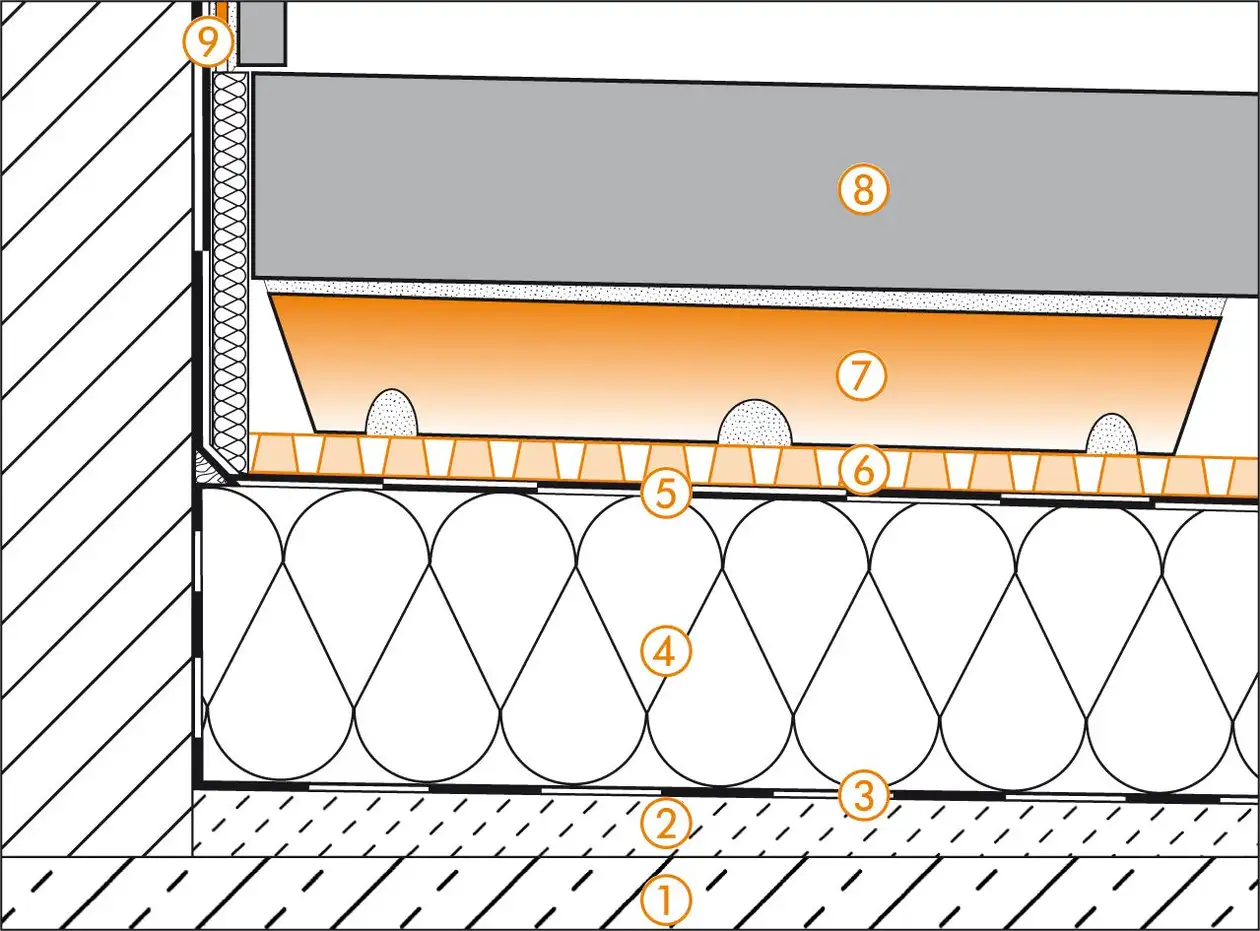

Napojení na stěnu

© Schlueter-Systems

1. Betonová deska
2. Spádový potěr (1,5–2 %)
3. Parotěsná zábrana podle normy DIN 18531
4. Izolace
5. Izolace stavební konstrukce podle normy DIN 18531
6. Schlüter-TROBA-PLUS 8G
7. Schlüter-TROBA-STELZ-MR
8. Velkoformátové samonosné desky
9. Schlüter-KERDI

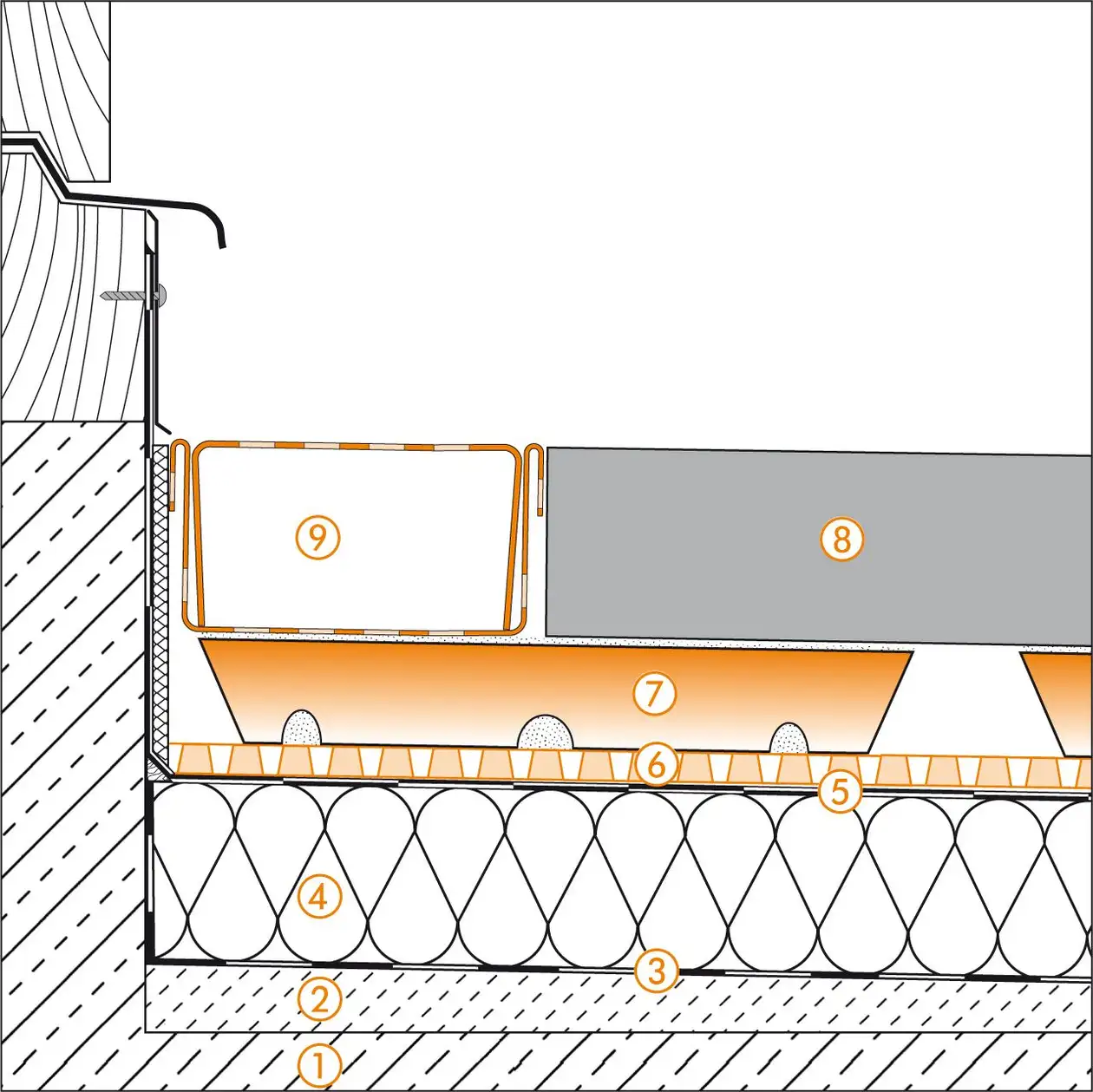

Napojení dveří

© Schlueter-Systems

1. Betonová deska
2. Spádový potěr (1,5–2 %)
3. Parotěsná zábrana podle normy DIN 18531
4. Izolace
5. Izolace stavební konstrukce podle normy DIN 18531
6. Schlüter-TROBA-PLUS 8G
7. Schlüter-TROBA-STELZ-MR
8. Velkoformátové samonosné desky
9. Schlüter-TROBA-LINE-TL
