Konstrukce střešní terasy C.6: volná pokládka na drenáž TROBA-PLUS 8G fixovaná pomocí tenkovrstvých maltových terčů

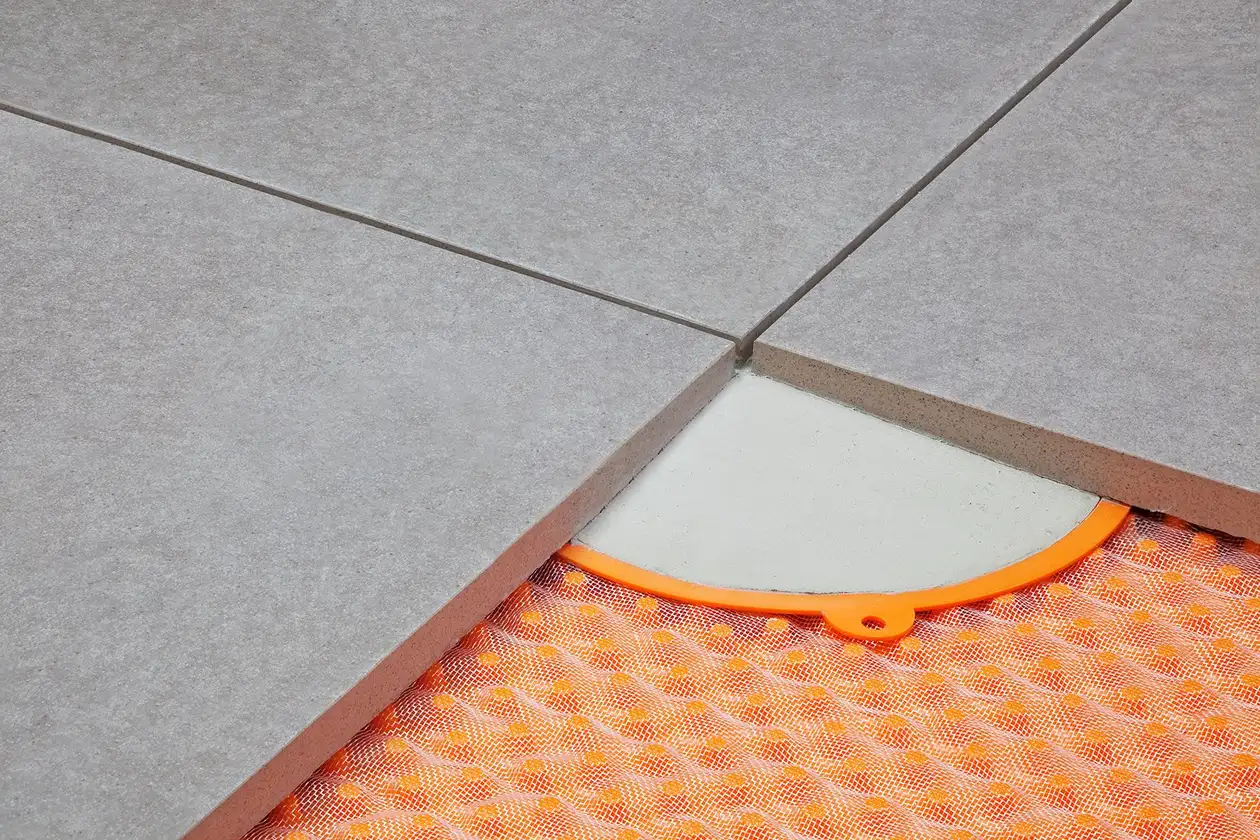

Volná pokládka na drenáž TROBA-PLUS 8G v systému TROBA-STELZ-DR

© Schlueter-Systems

U tohoto typu konstrukce tvoří tlakově stabilní plošná drenáž
Schlüter-TROBA-PLUS 8G nosnou vrstvu pro samonosné deskové prvky a zajišťuje rychlý odvod vody pronikající otevřenými spárami deskových prvků.

Schlüter-TROBA-STELZ-DR slouží jako fixační kroužky pro vytvoření rovnoměrných podložek z tenkovrstvé malty pro samonosné desky.

Poznámka:
Fixační kroužky TROBA-STELZ-DR lze po nanesení tenkovrstvé malty opět sejmout a znovu použít.

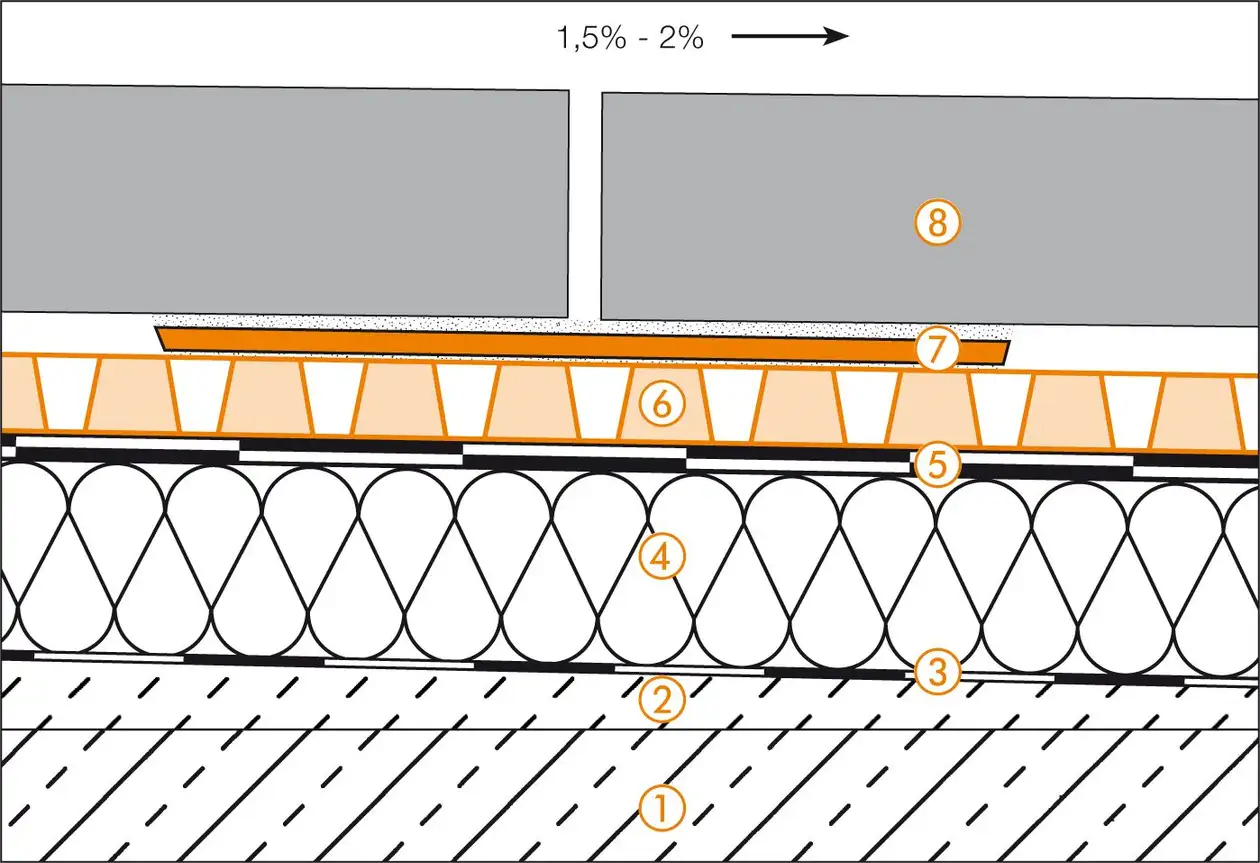

Konstrukce střešní terasy C.6: volná pokládka na drenáž TROBA-PLUS 8G fixovaná pomocí tenkovrstvých maltových terčů

© Schlueter-Systems

1. Betonová konzolová deska
2. Spádový potěr
   Podmínkou pro správné fungování konstrukce je dostatečný spád
   (1,5–2 %) pro odvod vody
3. Parotěsná zábrana podle normy DIN 18531
4. Izolace
   Tloušťka podle požadavků
5. Izolace stavební konstrukce podle normy DIN 18531
6. Schlüter-TROBA-PLUS 8G
   Tlakově stabilní drenážní rohož jako nosná vrstva pro samonosné desky a pro trvale účinný odvod vody pronikající otevřenými spárami mezi deskami.
   Dbejte na možnost odvodu vody!
7. Schlüter-TROBA-STELZ-DR
   Fixační kroužky pro lože z tenkovrstvé malty
8. Velkoformátové samonosné desky
   Umělý kámen, přírodní kámen nebo keramické prvky

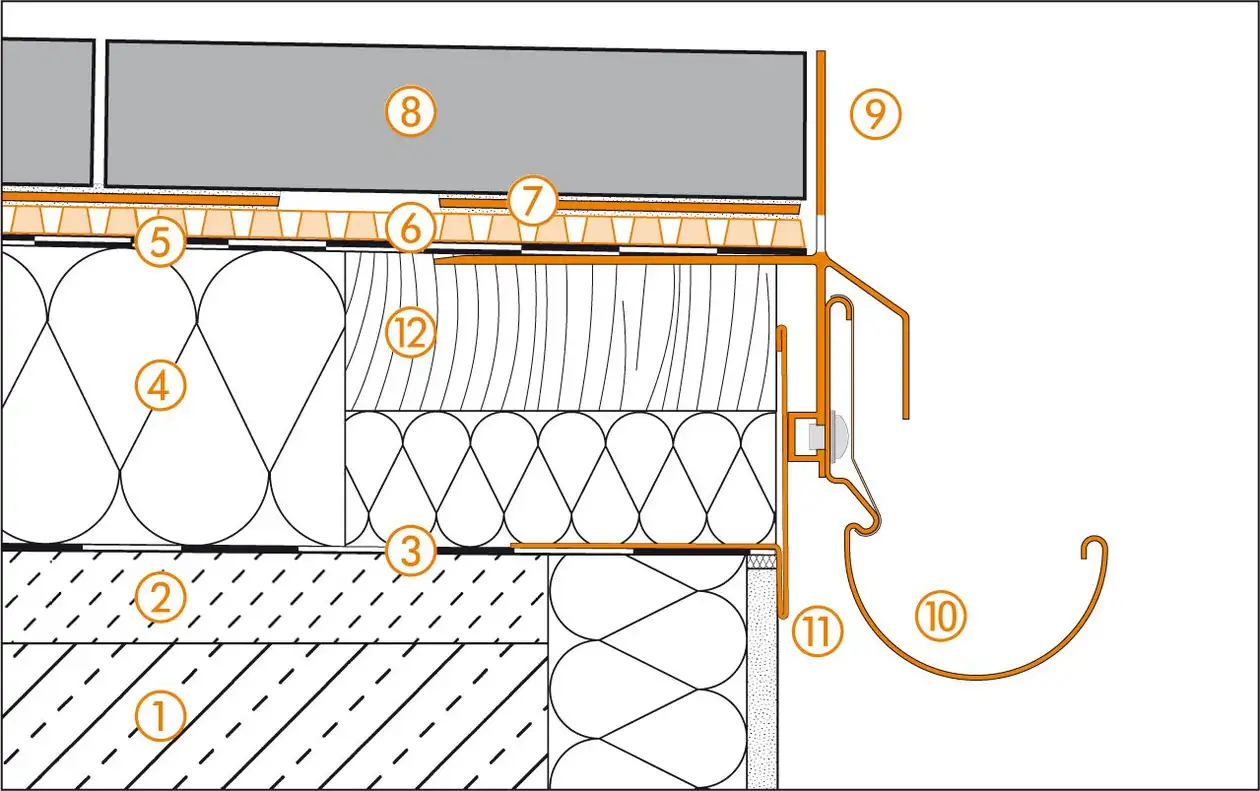

Detail okraje 1

© Schlueter-Systems

1. Betonová deska
2. Spádový potěr (1,5–2 %)
3. Parotěsná zábrana podle normy DIN 18531
4. Izolace
5. Izolace stavební konstrukce podle normy DIN 18531
6. Schlüter-TROBA-PLUS 8G
7. Schlüter-TROBA-STELZ-DR
8. Velkoformátové samonosné desky
9. Schlüter-BARA-RKLT
   Udržujte drenážní otvory volné
10. Schlüter-BARIN
11. Schlüter-BARA-RT
12. Okrajová fošna

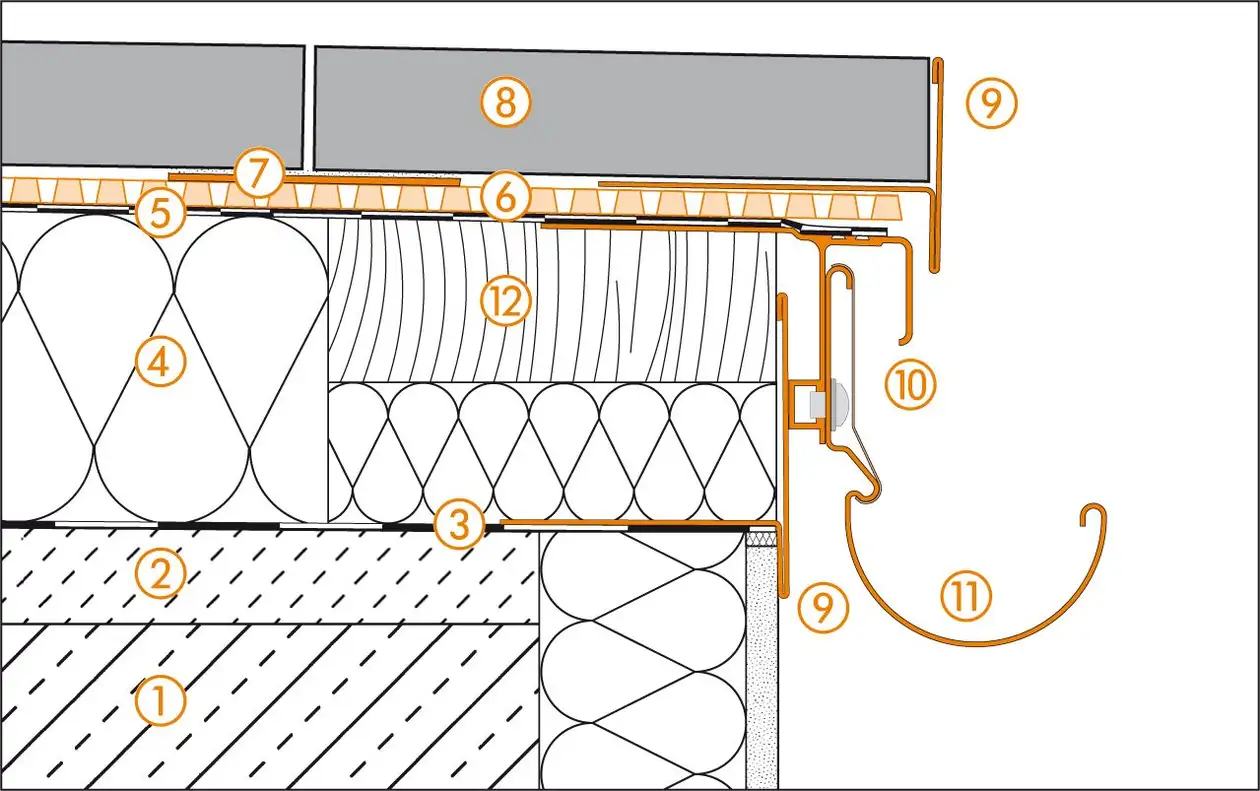

Detail okraje 2

© Schlueter-Systems

1. Betonová deska
2. Spádový potěr (1,5–2 %)
3. Parotěsná zábrana podle normy DIN 18531
4. Izolace
5. Izolace stavební konstrukce podle normy DIN 18531
6. Schlüter-TROBA-PLUS 8G
7. Schlüter-TROBA-STELZ-DR
8. Velkoformátové samonosné desky
9. Schlüter-BARA-RT
   Dbejte na možnost odvodu vody!
10. Schlüter-BARA-RTK
11. Schlüter-BARIN
12. Okrajová fošna

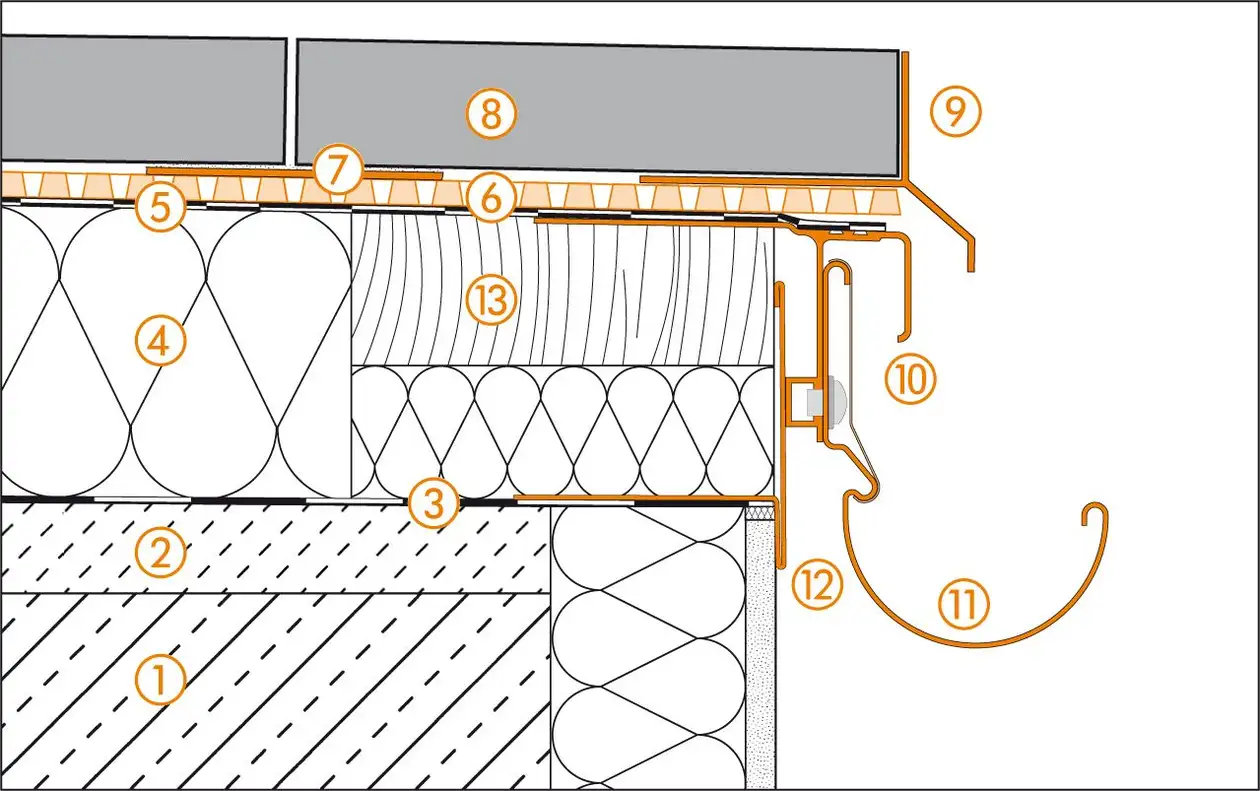

Detail okraje 3

© Schlueter-Systems

1. Betonová deska
2. Spádový potěr (1,5–2 %)
3. Parotěsná zábrana podle normy DIN 18531
4. Izolace
5. Izolace stavební konstrukce podle normy DIN 18531
6. Schlüter-TROBA-PLUS 8G
7. Schlüter-TROBA-STELZ-DR
8. Velkoformátové samonosné desky
9. Schlüter-BARA-RW
   Dbejte na možnost odvodu vody!
10. Schlüter-BARA-RTK
11. Schlüter-BARIN
12. Schlüter-BARA-RT
13. Okrajová fošna

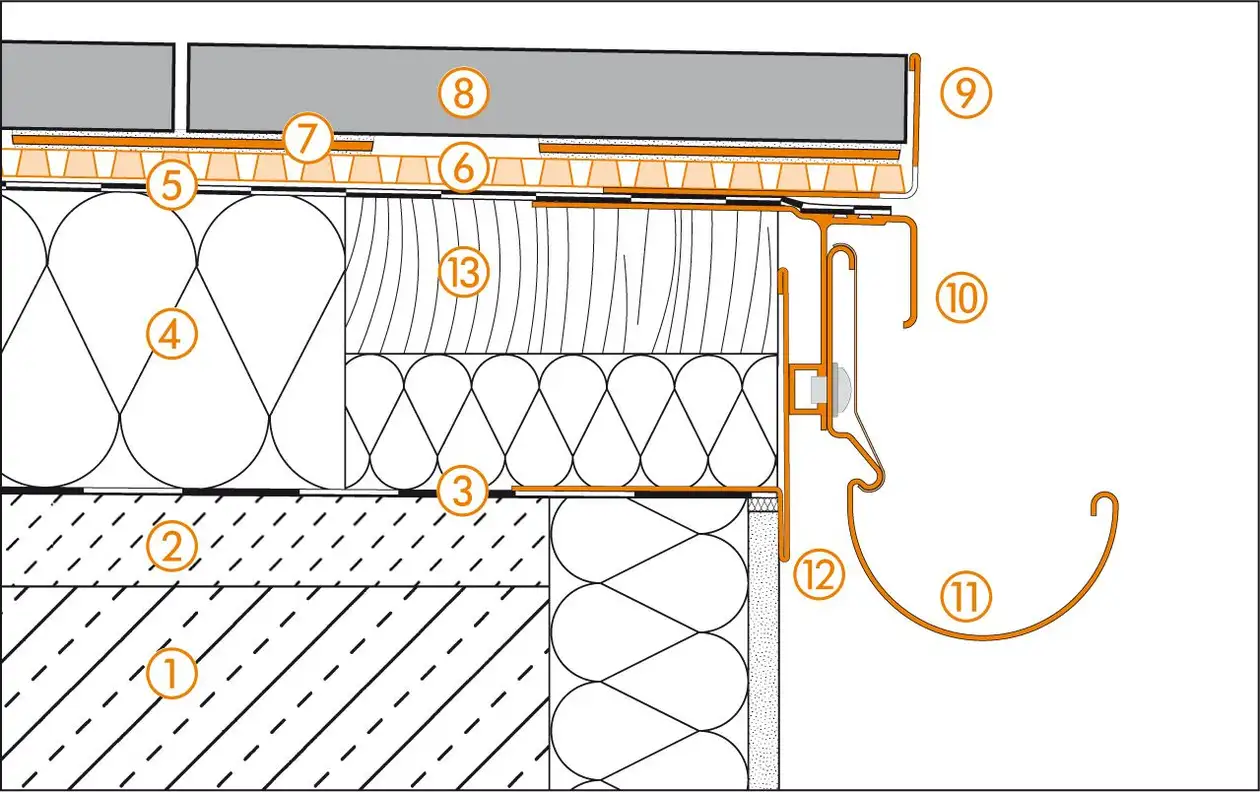

Detail okraje 4

© Schlueter-Systems

1. Betonová deska
2. Spádový potěr (1,5–2 %)
3. Parotěsná zábrana podle normy DIN 18531
4. Izolace
5. Izolace stavební konstrukce podle normy DIN 18531
6. Schlüter-TROBA-PLUS 8G
7. Schlüter-TROBA-STELZ-DR
8. Velkoformátové samonosné desky
9. Schlüter-BARA-RWL
   Udržujte drenážní otvory volné
10. Schlüter-BARA-RTK
11. Schlüter-BARIN
12. Schlüter-BARA-RT
13. Okrajová fošna

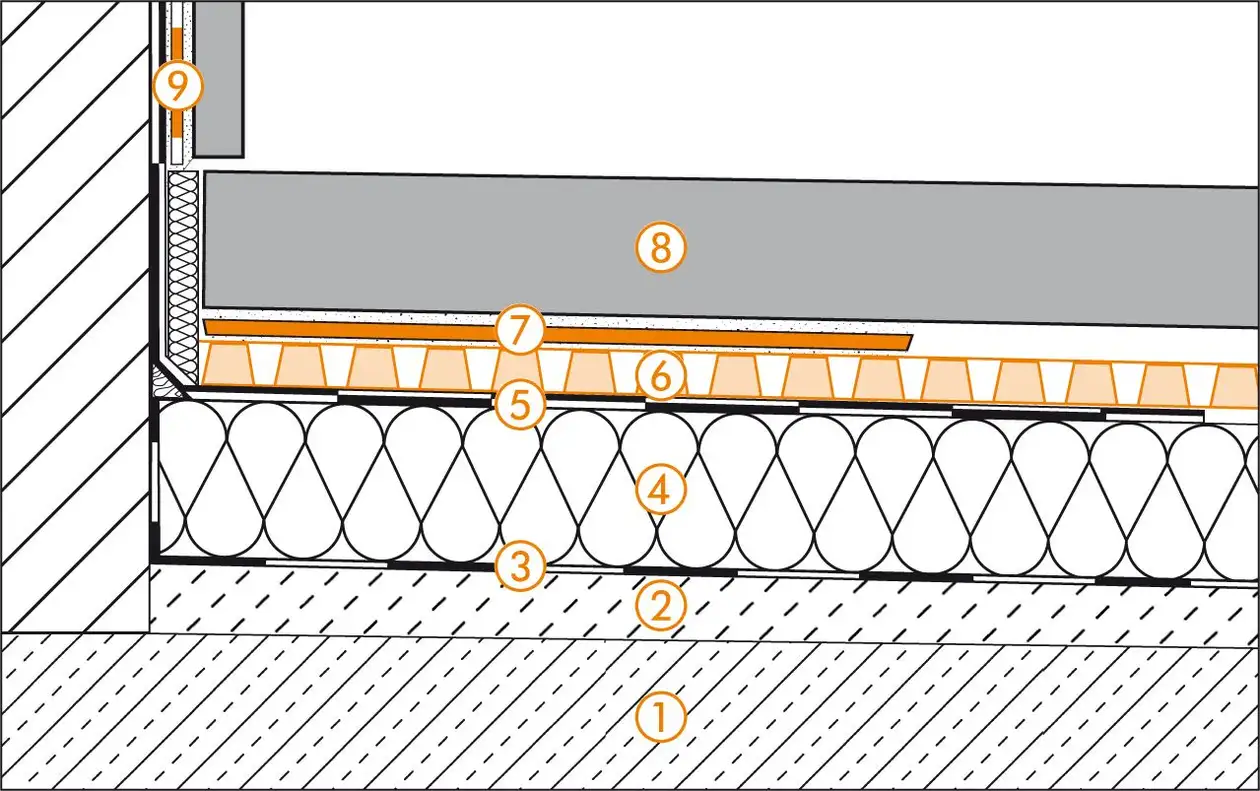

Napojení na stěnu

© Schlueter-Systems

1. Betonová deska
2. Spádový potěr (1,5–2 %)
3. Parotěsná zábrana podle normy DIN 18531
4. Izolace
5. Izolace stavební konstrukce podle normy DIN 18531
6. Schlüter-TROBA-PLUS 8G
7. Schlüter-TROBA-STELZ-DR
8. Velkoformátové samonosné desky
9. Schlüter-KERDI

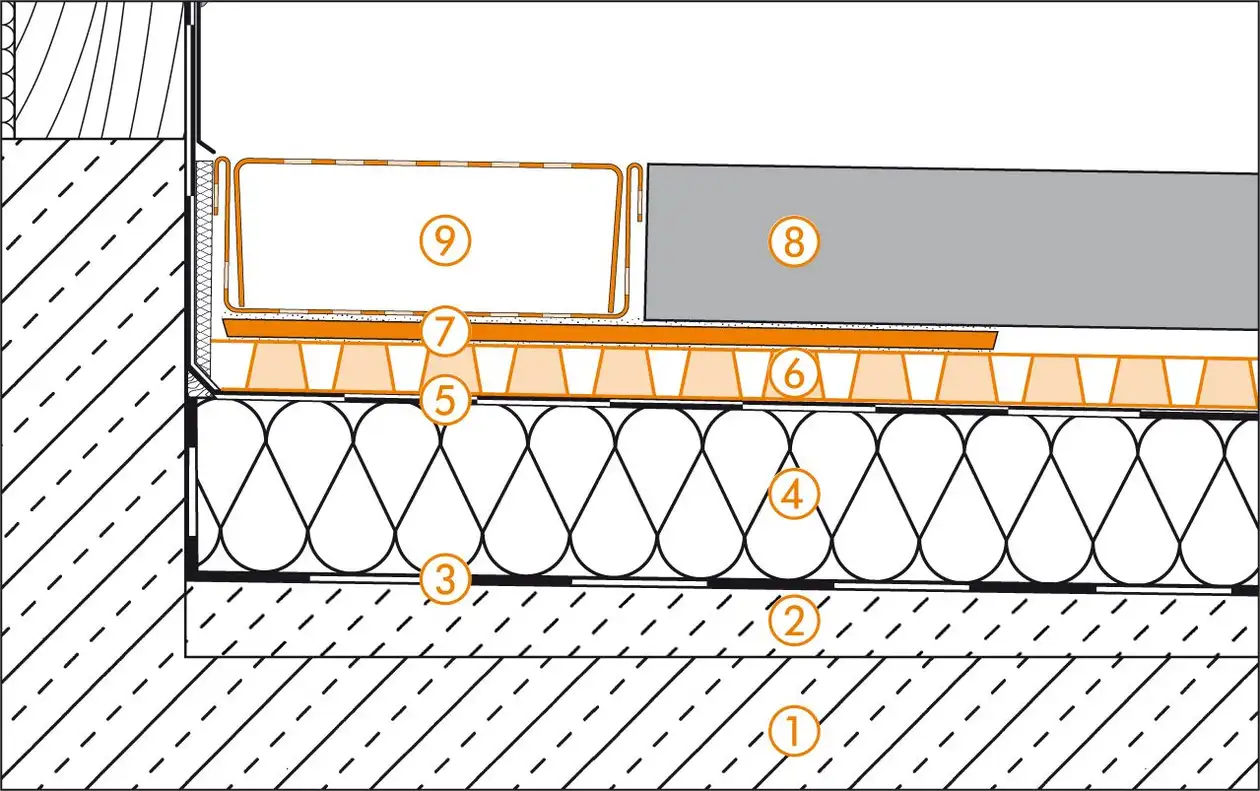

Napojení dveří

© Schlueter-Systems

1. Betonová deska
2. Spádový potěr (1,5–2 %)
3. Parotěsná zábrana podle normy DIN 18531
4. Izolace
5. Izolace stavební konstrukce podle normy DIN 18531
6. Schlüter-TROBA-PLUS 8G
7. Schlüter-TROBA-STELZ-DR
8. Velkoformátové samonosné desky
9. Schlüter-TROBA-LINE-TL
