Konstrukce střešní terasy C.5: tenkovrstvá podlahová konstrukce nad izolací

Konstrukční skladby C: střešní terasy

Izolace, drenáž, roznášecí vrstva, kontaktní drenáž a kontaktní separace

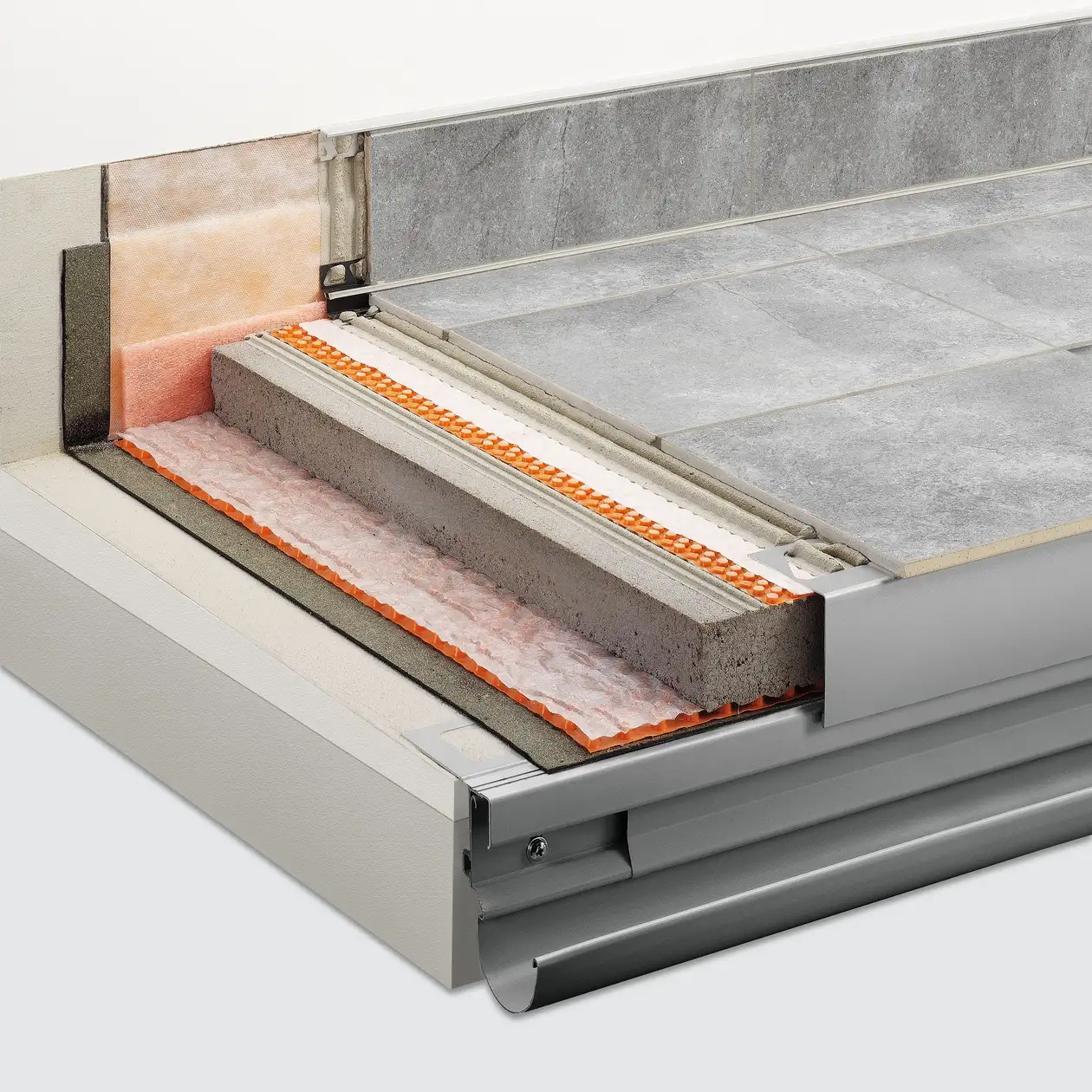

Schlüter-Systems – Konstrukce střešní terasy: podlahové konstrukce nad izolací podle normy 18531 © Schlueter-Systems



Nosná konstrukce s povrchovým spádem je chráněna před pronikáním vody izolací podle normy DIN 18531.

Mezi izolaci a roznášecí vrstvu (potěr) se pokládá Schlüter-TROBA-PLUS jako drenáž pro odvod prosakující vody.

Mezi potěr a dlažbu se do tenkovrstvé malty pokládá kapilárně pasivní kontaktní drenáž a kontaktní separace Schlüter-DITRA-DRAIN.

Tím se dosahuje celoplošného odvětrání dlažby a tím i rychlého a rovnoměrného vyschnutí/vytvrdnutí tenkovrstvé malty.

C.5: podlahové konstrukce nad izolacemi podle normy DIN 18531

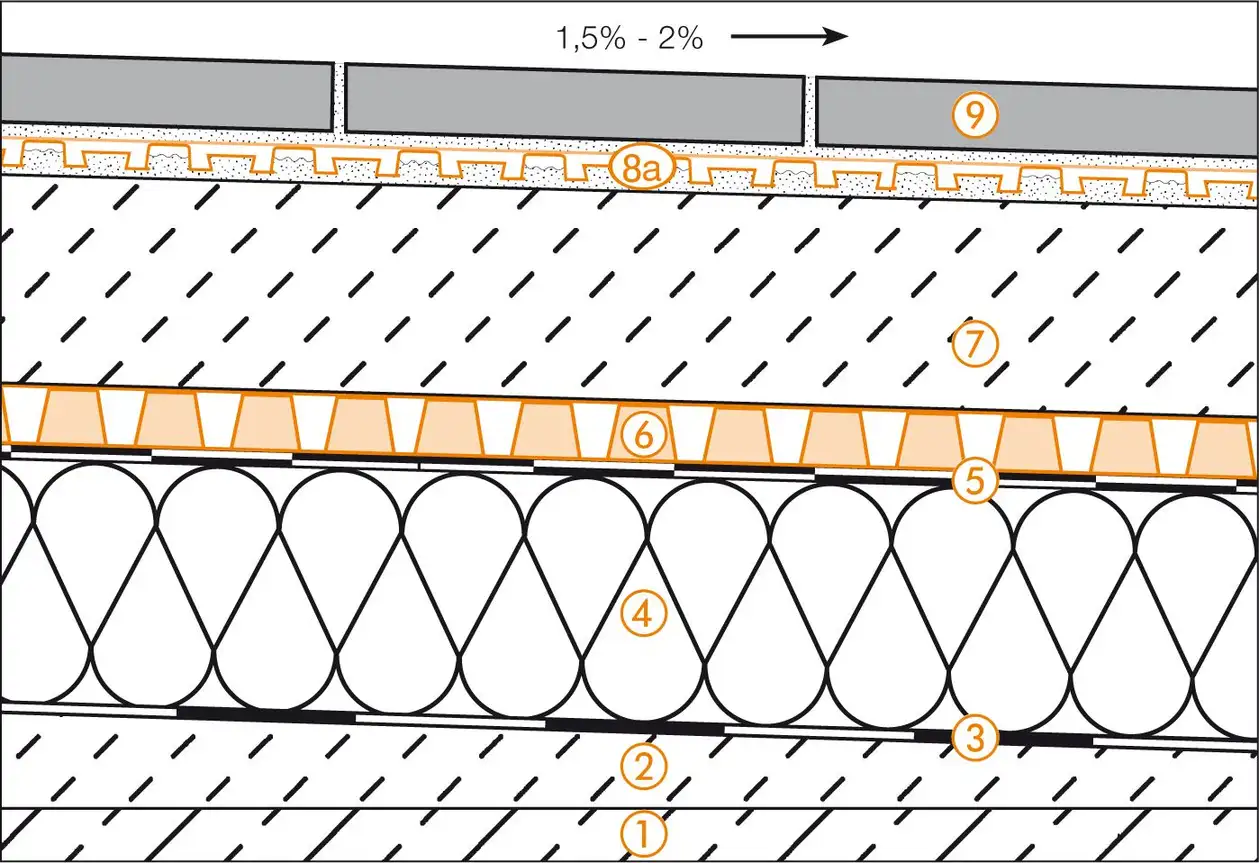

Schlüter-Systems – Řez konstrukcí střešní terasy C.5, podlahové konstrukce nad izolacemi podle normy DIN 18531 © Schlueter-Systems
Řez konstrukcí střešní terasy C.5, podlahové konstrukce nad izolacemi podle normy DIN 18531
  1. Betonová konzolová deska
  2. Spádový potěr
    Podmínkou pro správné fungování konstrukce je dostatečný spád
    (1,5–2 %) pro odvod vody
  3. Parotěsná zábrana podle normy DIN 18531
  4. Izolace
    Tloušťka podle požadavků
  5. Izolace stavební konstrukce podle normy DIN 18531
  6. Schlüter-TROBA-PLUS
    Kapilárně pasivní plošná drenáž pro účinný odvod prosakující vody a celoplošné odvětrání
    Dbejte na možnost odvodu vody!
  7. Roznášecí vrstva
    Cementový potěr podle normy DIN 18560-2 nebo drenážní malta
  8. a) Schlüter-DITRA-DRAIN 4
    Kontaktní drenážní rohož z polyethylenu, pokládaná do lože z tenkovrstvé malty, s funkcemi kontaktní drenáže, odvětrání a kontaktní separace
    b) Schlüter-DITRA-DRAIN 8
    Kontaktní drenážní rohož speciálně pro velké plochy a schodišťové konstrukce
  9. Keramická dlažba nebo desky z přírodního kamene
    Pokládka, a to i velkých formátů, s použitím hydraulicky tuhnoucí tenkovrstvé malty odolnost proti vodě a povětrnostním vlivům

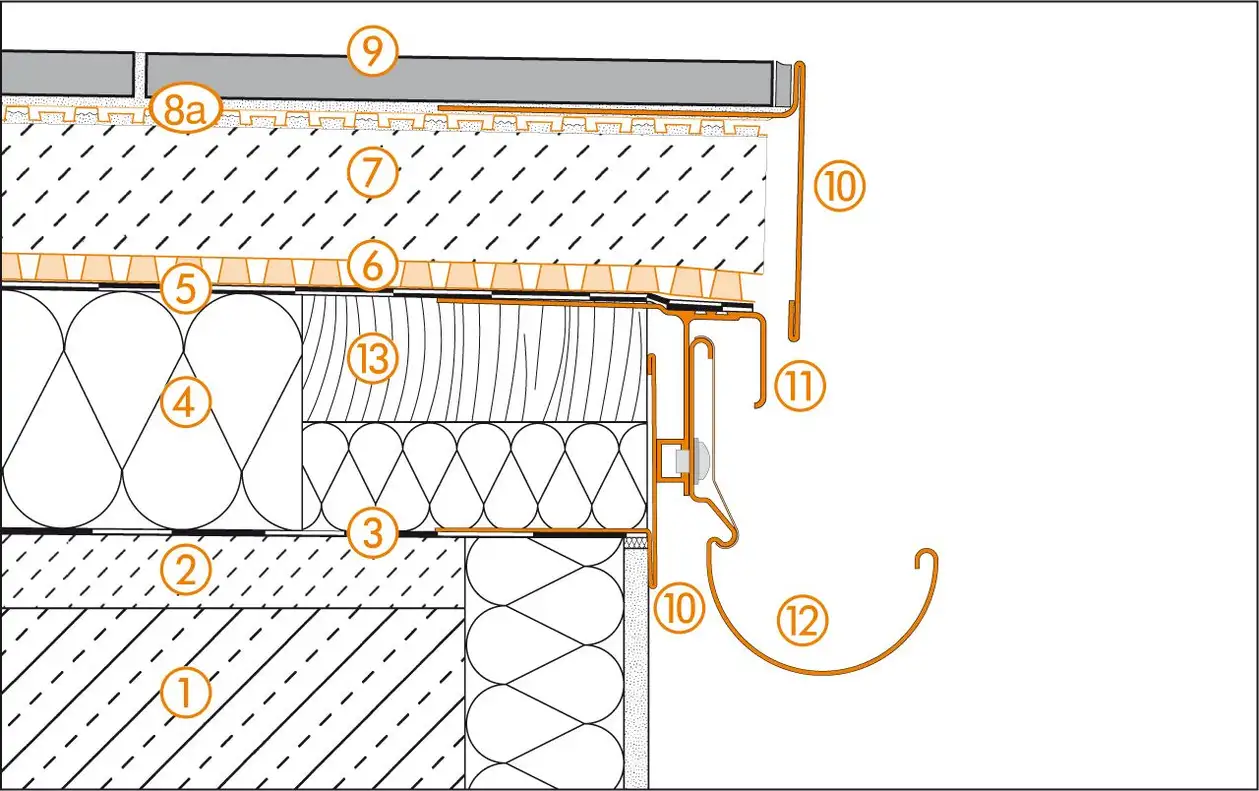

Detail okraje 1

Schlüter-Systems – Detailní řez okrajem 1 u konstrukce střešní terasy C.5, podlahové konstrukce nad izolací podle normy DIN 18531 © Schlueter-Systems
Detailní řez okrajem 1 u konstrukce střešní terasy C.5, podlahové konstrukce nad izolací podle normy DIN 18531
  1. Betonová deska
  2. Spádový potěr (1,5–2 %)
  3. Parotěsná zábrana podle normy DIN 18531
  4. Izolace
  5. Izolace stavební konstrukce podle normy DIN 18531
  6. Schlüter-TROBA-PLUS
  7. Roznášecí vrstva
  8. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  9. Keramická dlažba nebo desky z přírodního kamene
  10. Schlüter-BARA-RT
    Dbejte na možnost odvodu vody!
  11. Schlüter-BARA-RTK
  12. Schlüter-BARIN
  13. Okrajová fošna

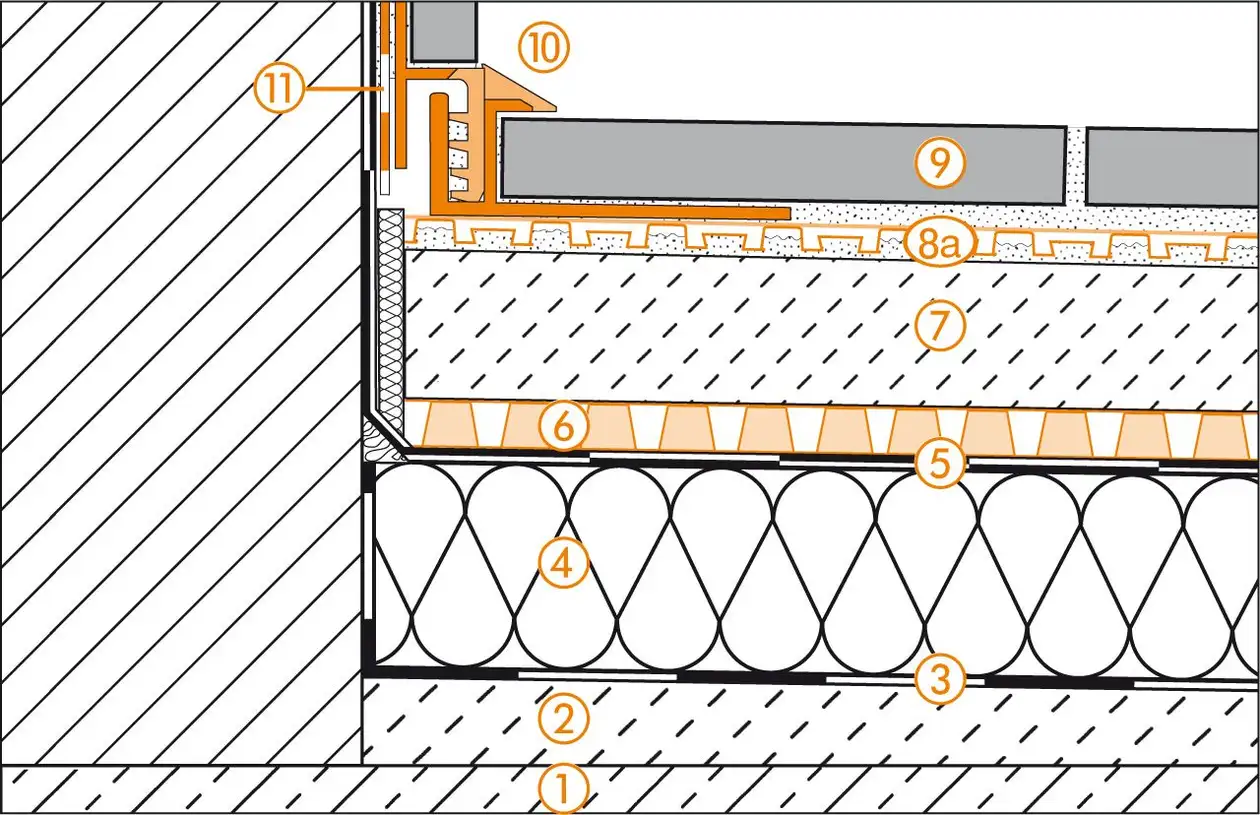

Napojení na stěnu

Schlüter-Systems – Řez napojením na stěnu u konstrukce střešní terasy C.5, podlahové konstrukce nad izolací podle normy DIN 18531 © Schlueter-Systems
Řez napojením na stěnu u konstrukce střešní terasy C.5, podlahové konstrukce nad izolací podle normy DIN 18531
  1. Betonová deska
  2. Spádový potěr (1,5–2 %)
  3. Parotěsná zábrana podle normy DIN 18531
  4. Izolace
  5. Izolace stavební konstrukce podle normy DIN 18531
  6. Schlüter-TROBA-PLUS
  7. Roznášecí vrstva
  8. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  9. Keramická dlažba nebo desky z přírodního kamene
  10. Schlüter-DILEX-EK
  11. Schlüter-KERDI-KEBA

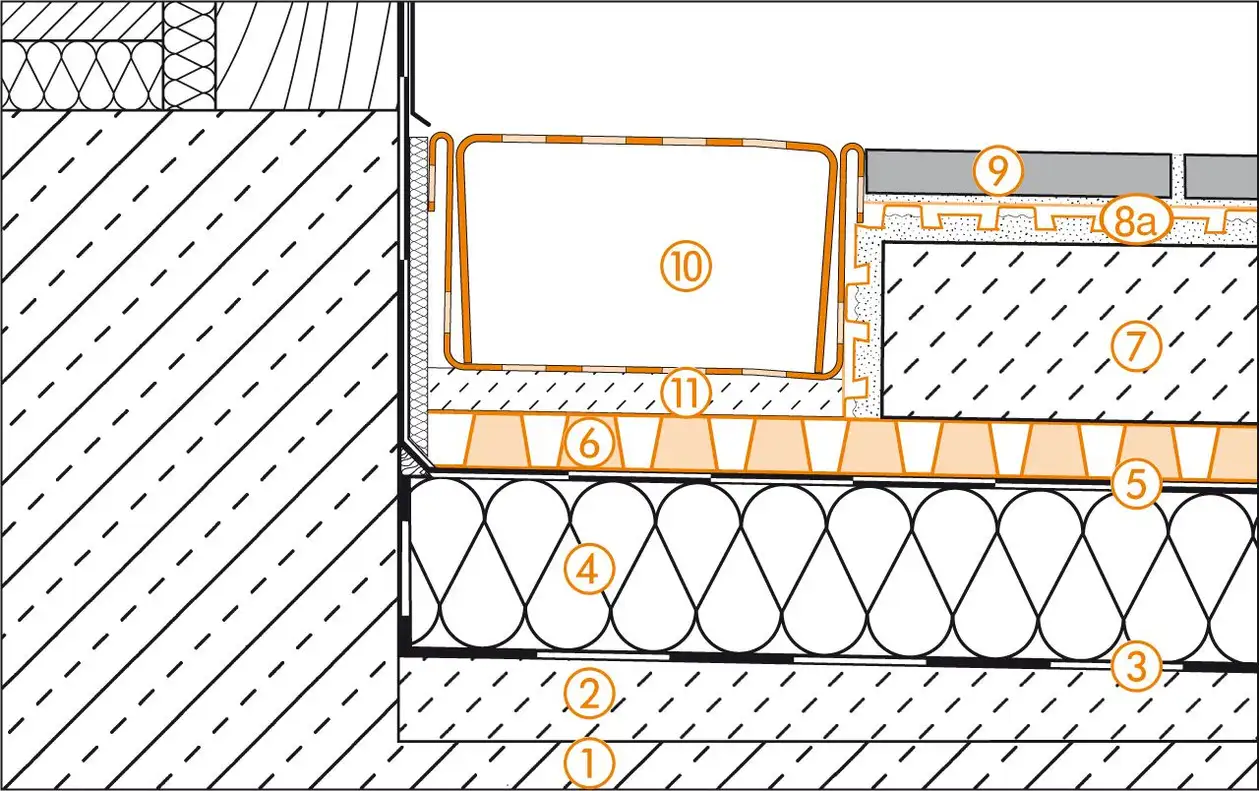

Napojení dveří

Schlüter-Systems – Řez napojením dveří u konstrukce střešní terasy C.5, podlahové konstrukce nad izolací podle normy DIN 18531 © Schlueter-Systems
Řez napojením dveří u konstrukce střešní terasy C.5, podlahové konstrukce nad izolací podle normy DIN 18531
  1. Betonová deska
  2. Spádový potěr (1,5–2 %)
  3. Parotěsná zábrana podle normy DIN 18531
  4. Izolace
  5. Izolace stavební konstrukce podle normy DIN 18531
  6. Schlüter-TROBA-PLUS
  7. Roznášecí vrstva
  8. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  9. Keramická dlažba nebo desky z přírodního kamene
  10. Schlüter-TROBA-LINE-TL
    (udržujte drenážní otvory volné)
  11. Maltové terče

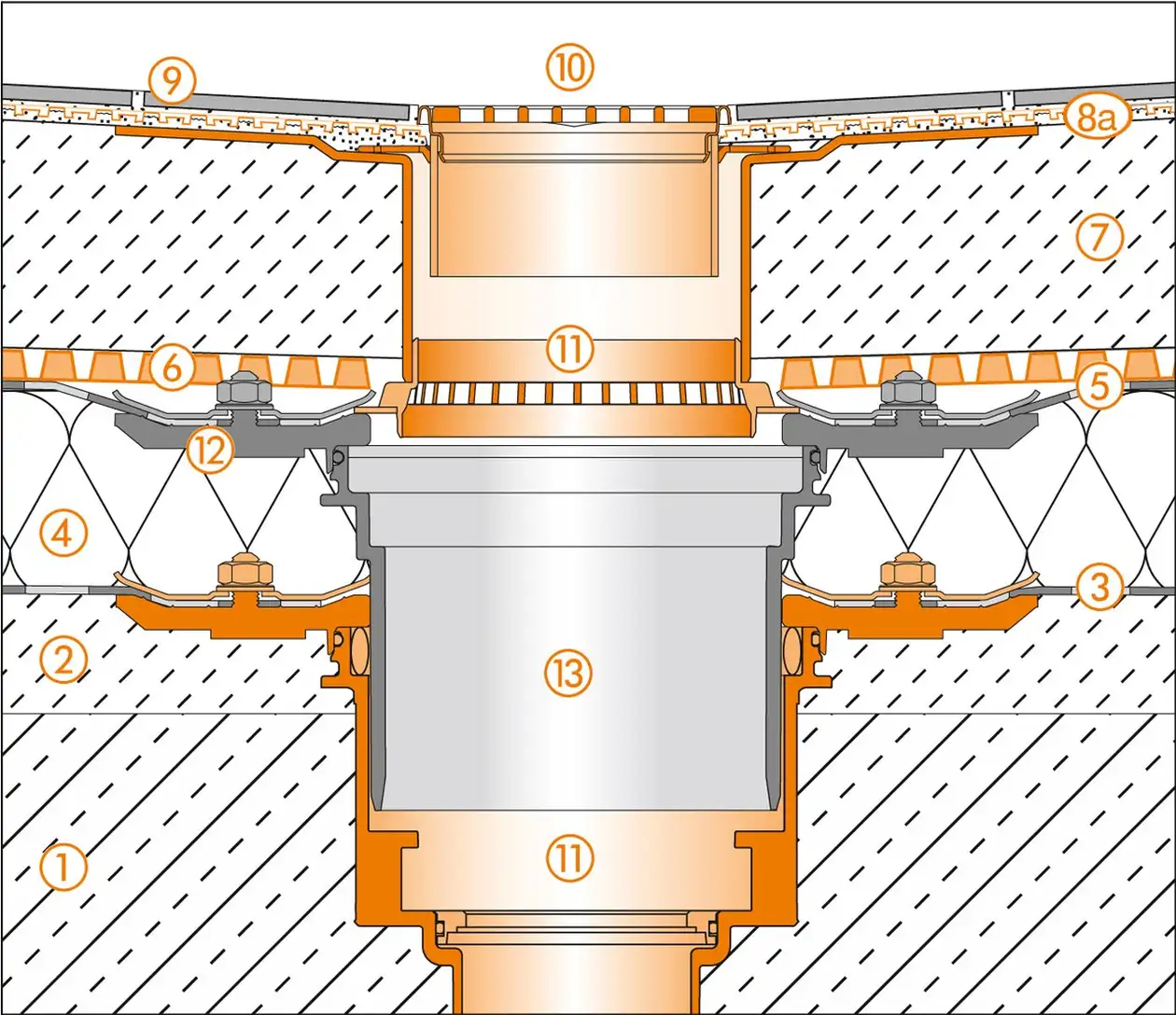

Podlahová vpusť

Schlüter-Systems – Řez podlahovou vpustí u konstrukce střešní terasy C.5, podlahové konstrukce nad izolací podle normy DIN 18531 © Schlueter-Systems
Řez podlahovou vpustí u konstrukce střešní terasy C.5, podlahové konstrukce nad izolací podle normy DIN 18531
  1. Betonová deska
  2. Spádový potěr (1,5–2 %)
  3. Parotěsná zábrana podle normy DIN 18531
  4. Izolace
  5. Izolace stavební konstrukce podle normy DIN 18531
  6. Schlüter-TROBA-PLUS
  7. Roznášecí vrstva
  8. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  9. Keramická dlažba nebo desky z přírodního kamene
  10. Schlüter-KERDI-DRAIN-RRE
    Sada mřížka/rám KD R10
    Udržujte drenážní otvory volné!
  11. Schlüter-KERDI-DRAIN-KDBV
    Sada podlahové vpusti KD BV 50 MSBB
  12. Napojení izolace (na vyžádání)
  13. Prodlužovací nástavec pro podlahové vpusti (na vyžádání)
