Konstrukce střešní terasy C.4: tenkovrstvá podlahová konstrukce v maltovém loži nad izolací podle normy DIN 18531

Konstrukční skladby C: střešní terasy

Systém BEKOTEC-DRAIN a pokládka do maltového lože na plošné drenáži tvořené rohoží TROBA-PLUS 8G

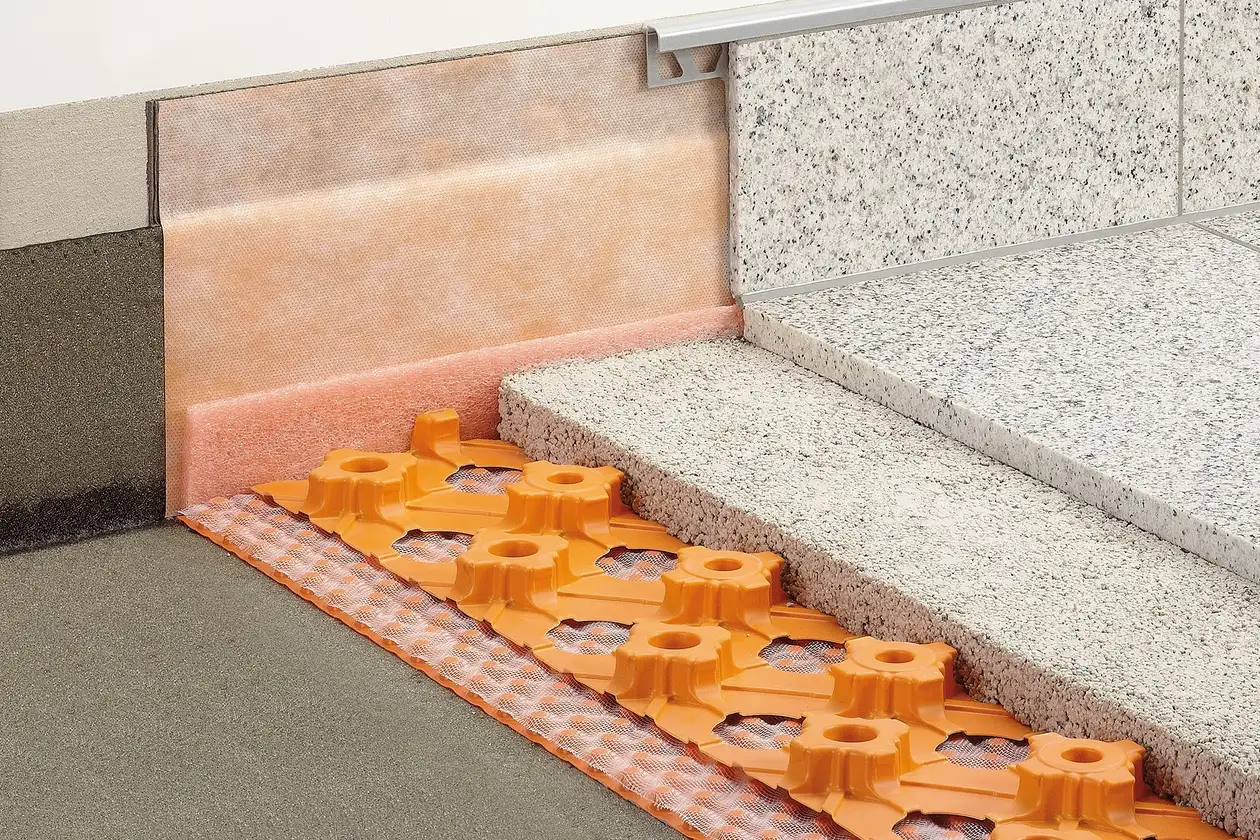

Schlüter-Systems – Konstrukce střešní terasy C.4: tenkovrstvá podlahová konstrukce v maltovém loži, systém BEKOTEC-DRAIN a pokládka do maltového lože na plošné drenáži tvořené rohoží TROBA-PLUS 8G © Schlueter-Systems

Nosná konstrukce s povrchovým spádem je chráněna před pronikáním vody izolací podle normy DIN 18531.

Mezi izolaci a roznášecí vrstvu (potěr) se pokládá rohož Schlüter-TROBA-PLUS 8G jako drenáž pro odvod prosakující vody.

Roznášecí vrstva z cementové nebo drenážní malty se provádí v tenké vrstvě systémem Schlüter-BEKOTEC-DRAIN-System.

Dlažba z přírodního kamene se pokládá do čerstvého maltového lože.

C.4: tenkovrstvá podlahová konstrukce v maltovém loži nad izolací podle normy DIN 18531

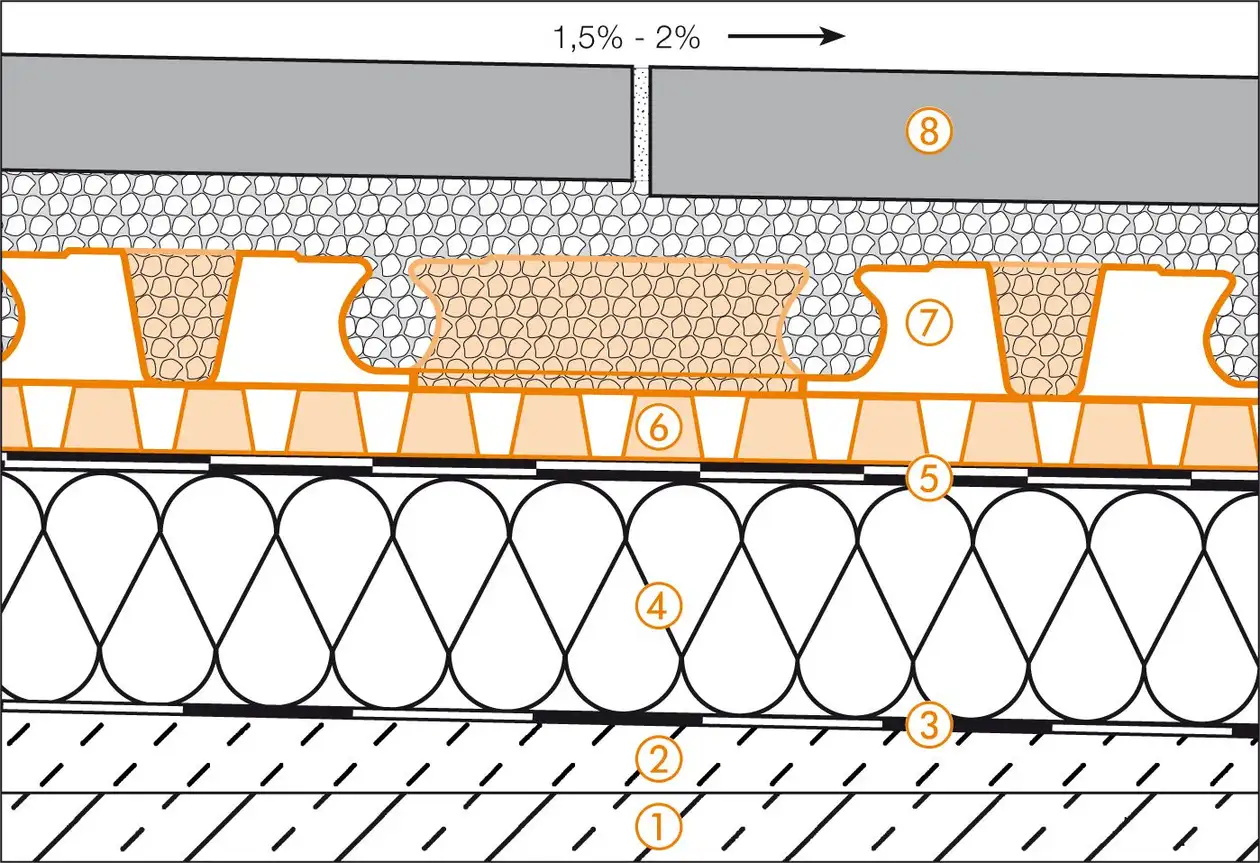

Schlüter-Systems – Řez konstrukcí střešní terasy C.4: tenkovrstvá podlahová konstrukce v°maltovém loži nad izolací podle normy DIN°18531 © Schlueter-Systems
Řez konstrukcí střešní terasy C.4: tenkovrstvá podlahová konstrukce v°maltovém loži nad izolací podle normy DIN°18531
  1. Betonová konzolová deska
  2. Spádový potěr
    Podmínkou pro správné fungování konstrukce je dostatečný spád
    (1,5–2 %) pro odvod vody
  3. Parotěsná zábrana podle normy DIN 18531
  4. Izolace
    Tloušťka podle požadavků
  5. Izolace stavební konstrukce podle normy DIN 18531
  6. Schlüter-TROBA-PLUS 8G
    Kapilárně pasivní plošná drenáž pro účinný odvod prosakující vody a celoplošné odvětrání. Dbejte na možnosti odvodu vody!
  7. Schlüter-BEKOTEC-DRAIN
    Tenká vrstva malty jako systém pro spolehlivou pokládku dlažeb a přírodního kamene bez trhlin, pokládka s kontaktní vrstvou v maltovém loži z cementové nebo drenážní malty s vysokou propustností vody.
  8. Keramická dlažba nebo desky z přírodního kamene
    Pokládka do živého potěru na roznášecí vrstvu

Detail okraje 1

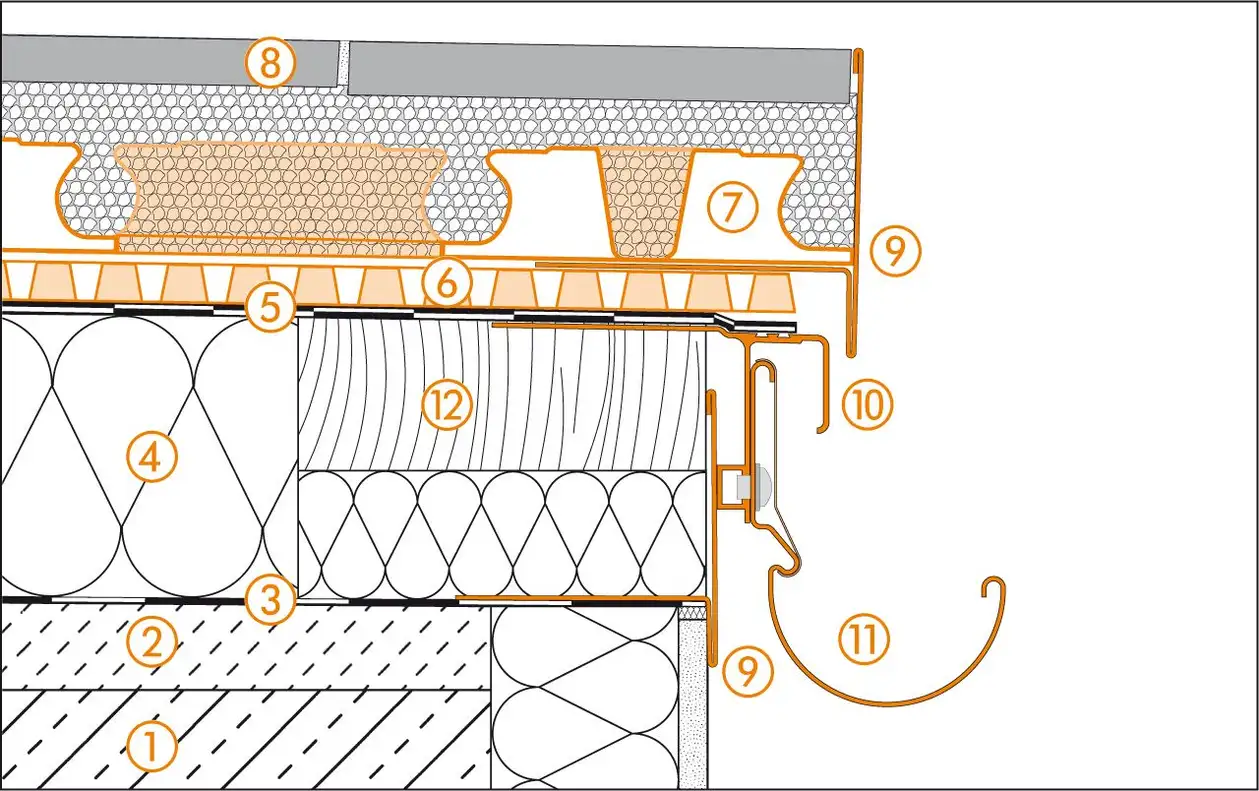

Schlüter-Systems – Detailní řez okrajem 1 pro konstrukci střešní terasy C.4, tenkovrstvá podlahová konstrukce v°maltovém loži nad izolací podle normy DIN°18531 © Schlueter-Systems
Detailní řez okrajem 1 pro konstrukci střešní terasy C.4, tenkovrstvá podlahová konstrukce v°maltovém loži nad izolací podle normy DIN°18531
  1. Betonová deska
  2. Spádový potěr (1,5–2 %)
  3. Parotěsná zábrana podle normy DIN 18531
  4. Izolace
  5. Izolace stavební konstrukce podle normy DIN 18531
  6. Schlüter-TROBA-PLUS 8G
  7. Schlüter-BEKOTEC-DRAIN
  8. Keramická dlažba nebo desky z přírodního kamene
  9. Schlüter-BARA-RT
    Dbejte na možnost odvodu vody!
  10. Schlüter-BARA-RTK
  11. Schlüter-BARIN
  12. Okrajová fošna

Detail okraje 2

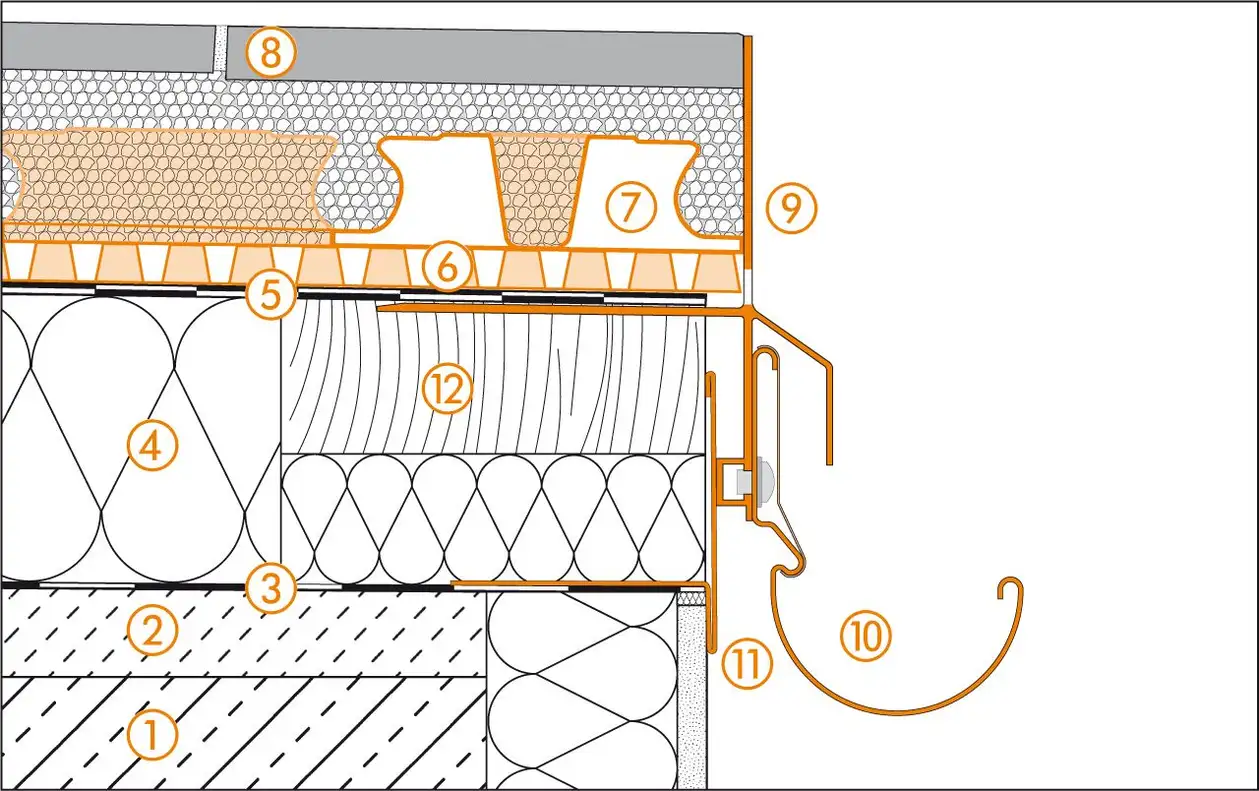

Schlüter-Systems – Detailní řez okrajem 2 pro konstrukci střešní terasy C.4, tenkovrstvá podlahová konstrukce v°maltovém loži nad izolací podle normy DIN°18531 © Schlueter-Systems
Detailní řez okrajem 2 pro konstrukci střešní terasy C.4, tenkovrstvá podlahová konstrukce v°maltovém loži nad izolací podle normy DIN°18531
  1. Betonová deska
  2. Spádový potěr (1,5–2 %)
  3. Parotěsná zábrana podle normy DIN 18531
  4. Izolace
  5. Izolace stavební konstrukce podle normy DIN 18531
  6. Schlüter-TROBA-PLUS 8G
  7. Schlüter-BEKOTEC-DRAIN
  8. Keramická dlažba nebo desky z přírodního kamene
  9. Schlüter-BARA-RKLT
    Udržujte drenážní otvory volné
  10. Schlüter-BARIN
  11. Schlüter-BARA-RT
  12. Okrajová fošna

Napojení na stěnu

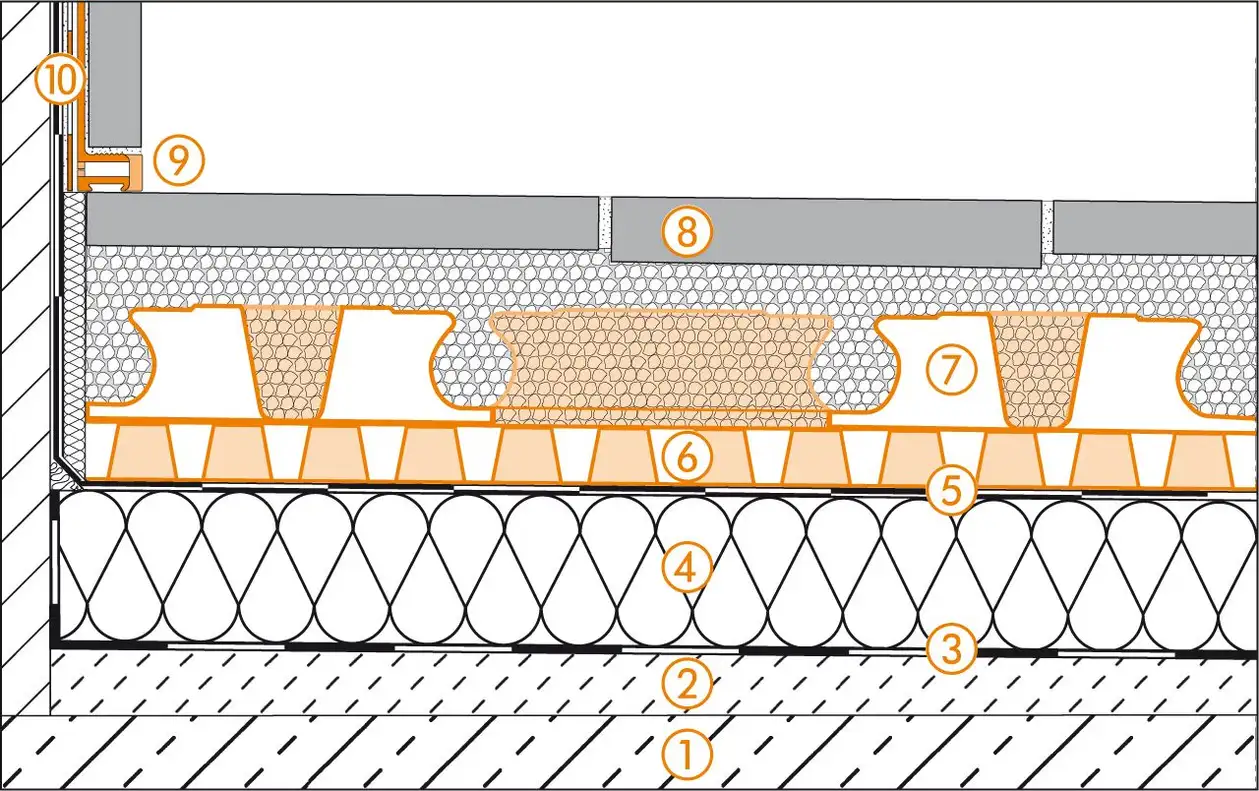

Schlüter-Systems – Řez napojením na stěnu pro konstrukci střešní terasy C.4, tenkovrstvá podlahová konstrukce v maltovém loži nad izolací podle normy DIN 18531 © Schlueter-Systems
Řez napojením na stěnu pro konstrukci střešní terasy C.4, tenkovrstvá podlahová konstrukce v maltovém loži nad izolací podle normy DIN 18531
  1. Betonová deska
  2. Spádový potěr (1,5–2 %)
  3. Parotěsná zábrana podle normy DIN 18531
  4. Izolace
  5. Izolace stavební konstrukce podle normy DIN 18531
  6. Schlüter-TROBA-PLUS 8G
  7. Schlüter-BEKOTEC-DRAIN
  8. Keramická dlažba nebo desky z přírodního kamene
  9. Schlüter-DILEX-BWA
  10. Schlüter-KERDI-KEBA

Napojení dveří

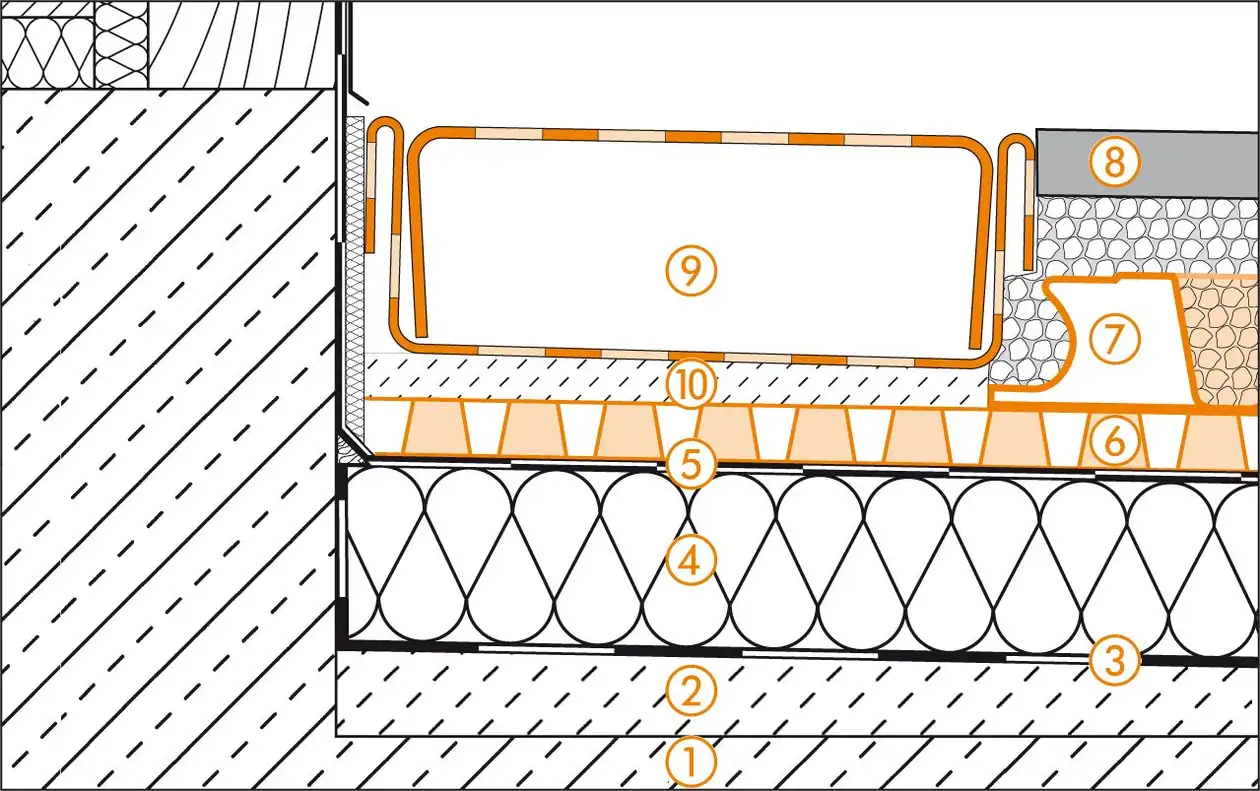

Schlüter-Systems – Řez napojením dveří pro konstrukci střešní terasy C.4, tenkovrstvá podlahová konstrukce v°maltovém loži nad izolací podle normy DIN°18531 © Schlueter-Systems
Řez napojením dveří pro konstrukci střešní terasy C.4, tenkovrstvá podlahová konstrukce v°maltovém loži nad izolací podle normy DIN°18531
  1. Betonová deska
  2. Spádový potěr (1,5–2 %)
  3. Parotěsná zábrana podle normy DIN 18531
  4. Izolace
  5. Izolace stavební konstrukce podle normy DIN 18531
  6. Schlüter-TROBA-PLUS 8G
  7. Schlüter-BEKOTEC-DRAIN
  8. Keramická dlažba nebo desky z přírodního kamene
  9. Schlüter-TROBA-LINE-TL
  10. Maltové terče

Podlahová vpusť

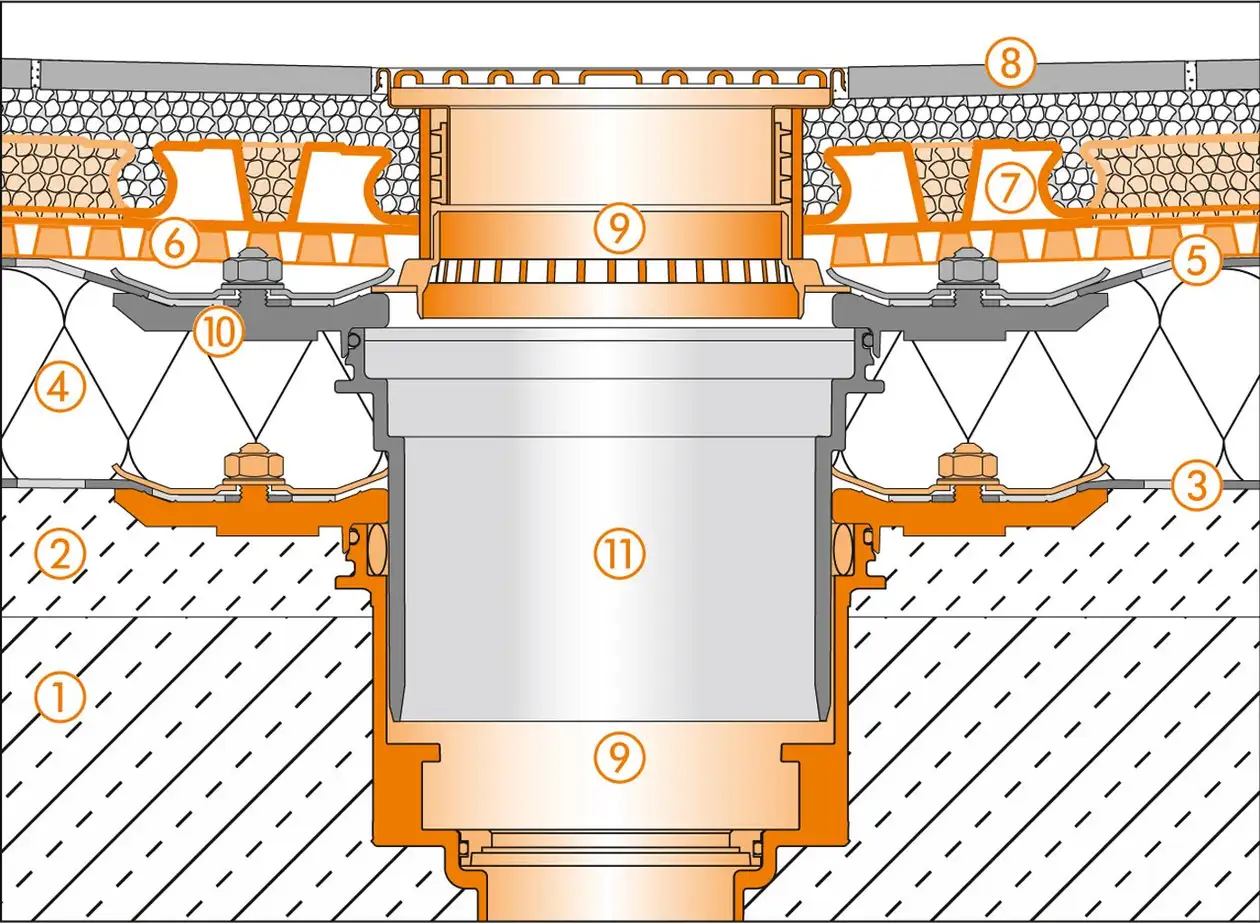

Schlüter-Systems – Řez podlahovou vpustí pro konstrukci střešní terasy C.4, tenkovrstvá podlahová konstrukce v maltovém loži nad izolací podle normy DIN 18531 © Schlueter-Systems
Řez podlahovou vpustí pro konstrukci střešní terasy C.4: tenkovrstvá podlahová konstrukce v maltovém loži nad izolací podle normy DIN 18531
  1. Betonová deska
  2. Spádový potěr (1,5–2 %)
  3. Parotěsná zábrana podle normy DIN 18531
  4. Izolace
  5. Izolace stavební konstrukce podle normy DIN 18531
  6. Schlüter-TROBA-PLUS 8G
  7. Schlüter-BEKOTEC-DRAIN
  8. Keramická dlažba nebo desky z přírodního kamene
  9. Schlüter-KERDI-DRAIN-KDBV
    Kompletní sada KD BV 50 ASLVB
  10. Napojení izolace (na vyžádání)
  11. Prodlužovací nástavec pro podlahové vpusti (na vyžádání)
