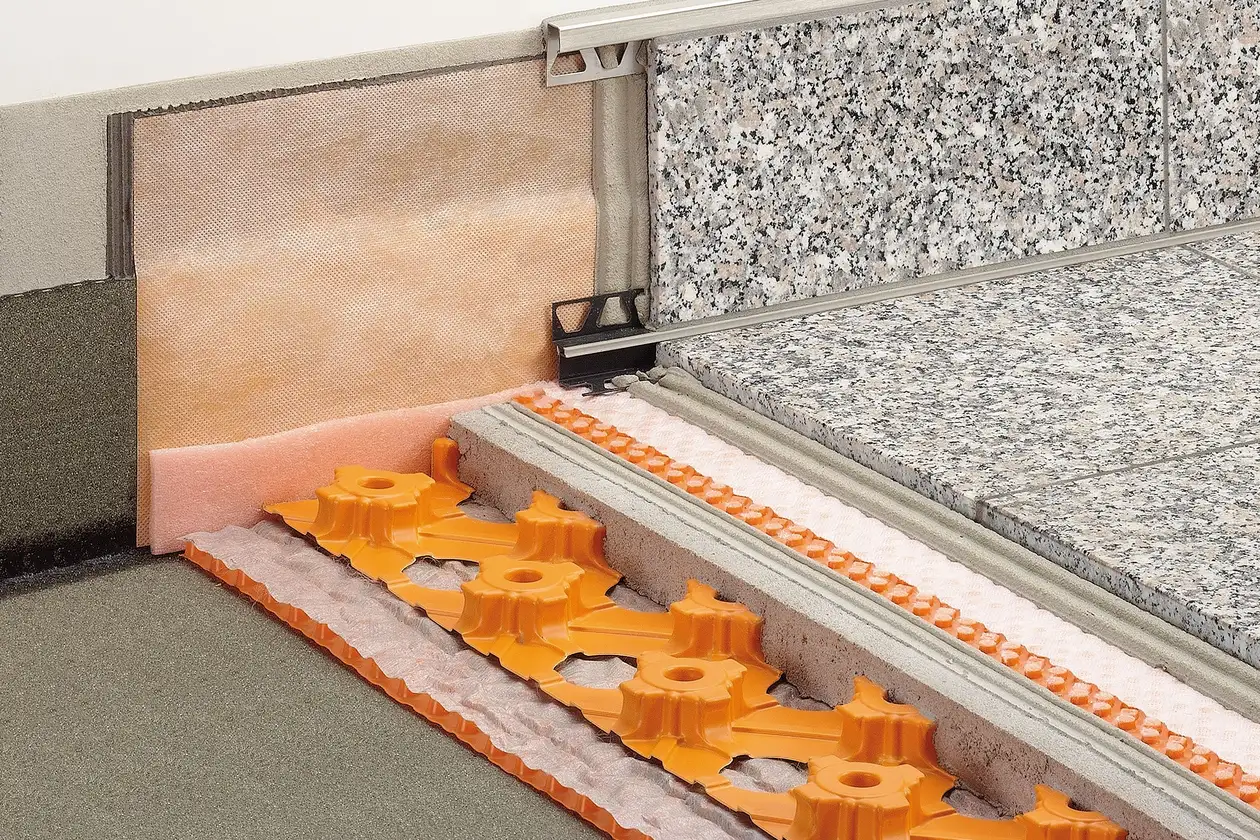

Konstrukce střešní terasy C.3: tenkovrstvá podlahová konstrukce nad izolací
Konstrukční skladby C: střešní terasyDITRA-DRAIN jako kontaktní drenáž a kontaktní separace nad potěrem BEKOTEC-DRAIN na drenážní rohoži TROBA-PLUS
Nosná konstrukce s povrchovým spádem je chráněna před pronikáním vody izolací podle normy DIN 18531.
Mezi izolaci a roznášecí vrstvu (potěr) se pokládá rohož Schlüter-TROBA-PLUS jako drenáž pro odvod prosakující vody.
Roznášecí vrstva se bez trhlin a vyboulení realizuje v tenké vrstvě systémem Schlüter-BEKOTEC-DRAIN.
Mezi potěr a dlažbu se pokládá kapilárně pasivní kontaktní drenáž a kontaktní separace Schlüter-DITRA-DRAIN do tenkovrstvého maltového lože. Tím se dosahuje celoplošného odvětrání dlažby a tím i rychlého a rovnoměrného vyschnutí/vytvrdnutí tenkovrstvé malty.

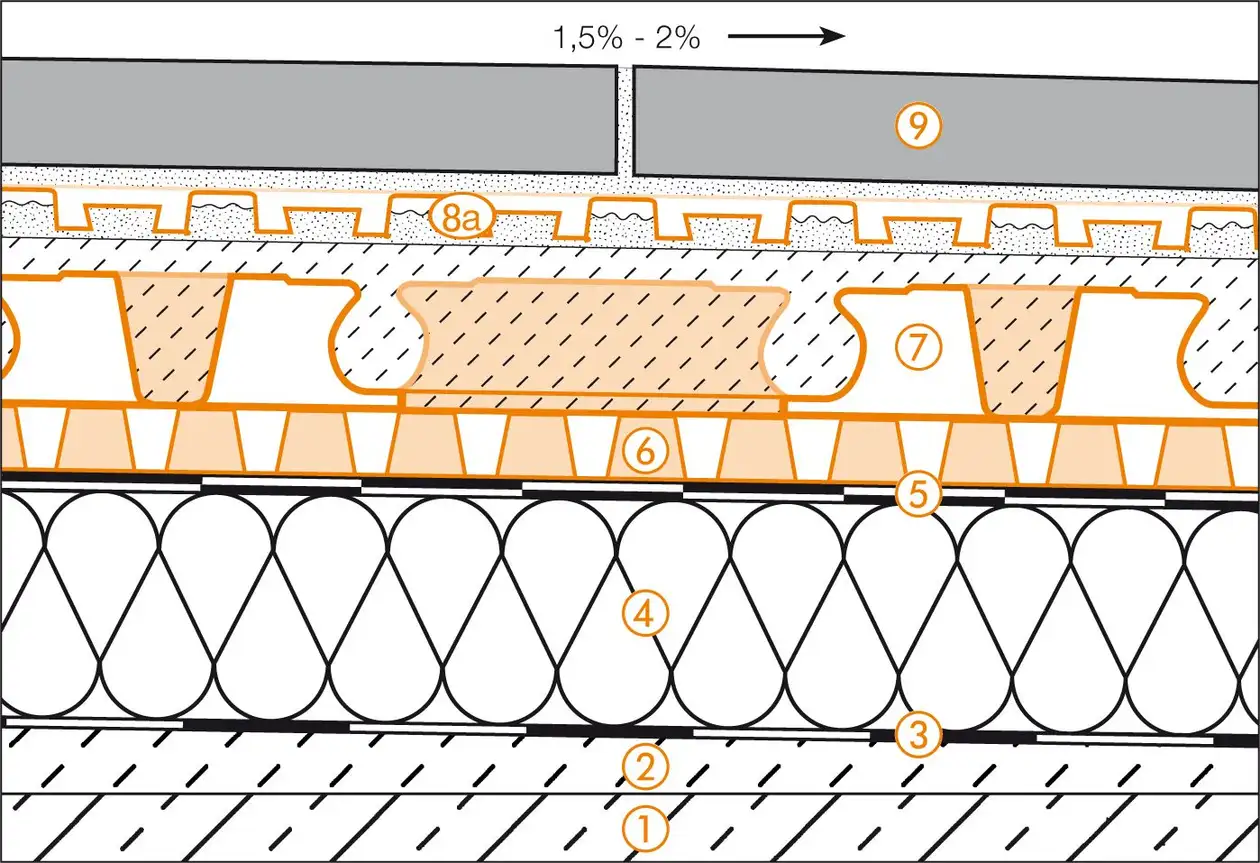

C.3: Tenkovrstvá podlahová konstrukce nad izolací
- Betonová konzolová deska
- Spádový potěr
Podmínkou pro správné fungování konstrukce je dostatečný spád
(1,5–2 %) pro odvod vody - Parotěsná zábrana podle normy DIN 18531
- Izolace
Tloušťka podle požadavků - Izolace stavební konstrukce podle normy DIN 18531
- Schlüter-TROBA-PLUS
Kapilárně pasivní plošná drenáž pro účinný odvod prosakující vody a celoplošné odvětrání
Dbejte na možnost odvodu vody! - Schlüter-BEKOTEC-DRAIN
Tenká roznášecí vrstva jako funkčně spolehlivý systém pro plovoucí potěry bez trhlin (cementový potěr CT-C25-F4 nebo drenážní malta) - a) Schlüter-DITRA-DRAIN 4
Kontaktní drenážní rohož z polyethylenu pokládaná do lože z tenkovrstvé malty s funkcemi kontaktní drenáže, odvětrání a kontaktní separace
b) Schlüter-DITRA-DRAIN 8
Kontaktní drenážní rohož speciálně pro velké plochy a schodišťové konstrukce - Keramická dlažba nebo desky z přírodního kamene
Pokládka, a to i velkých formátů, s použitím hydraulicky tuhnoucí tenkovrstvé malty odolnost proti vodě a povětrnostním vlivům

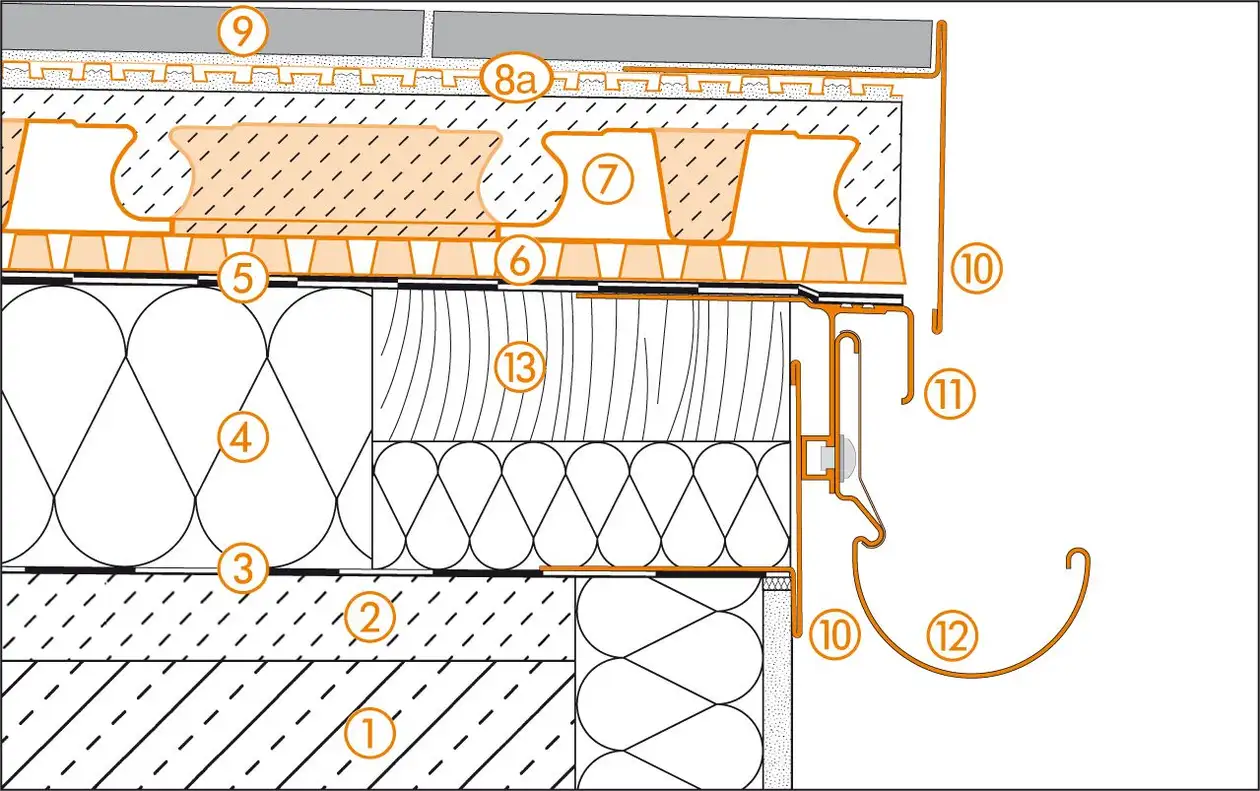

Detail okraje 1
- Betonová deska
- Spádový potěr (1,5–2 %)
- Parotěsná zábrana podle normy DIN 18531
- Izolace
- Izolace stavební konstrukce podle normy DIN 18531
- Schlüter-TROBA-PLUS
- Schlüter-BEKOTEC-DRAIN
- a) Schlüter-DITRA-DRAIN 4
b) Schlüter-DITRA-DRAIN 8 - Keramická dlažba nebo desky z přírodního kamene
- Schlüter-BARA-RT
Dbejte na možnost odvodu vody! - Schlüter-BARA-RTK
- Schlüter-BARIN
- Okrajová fošna

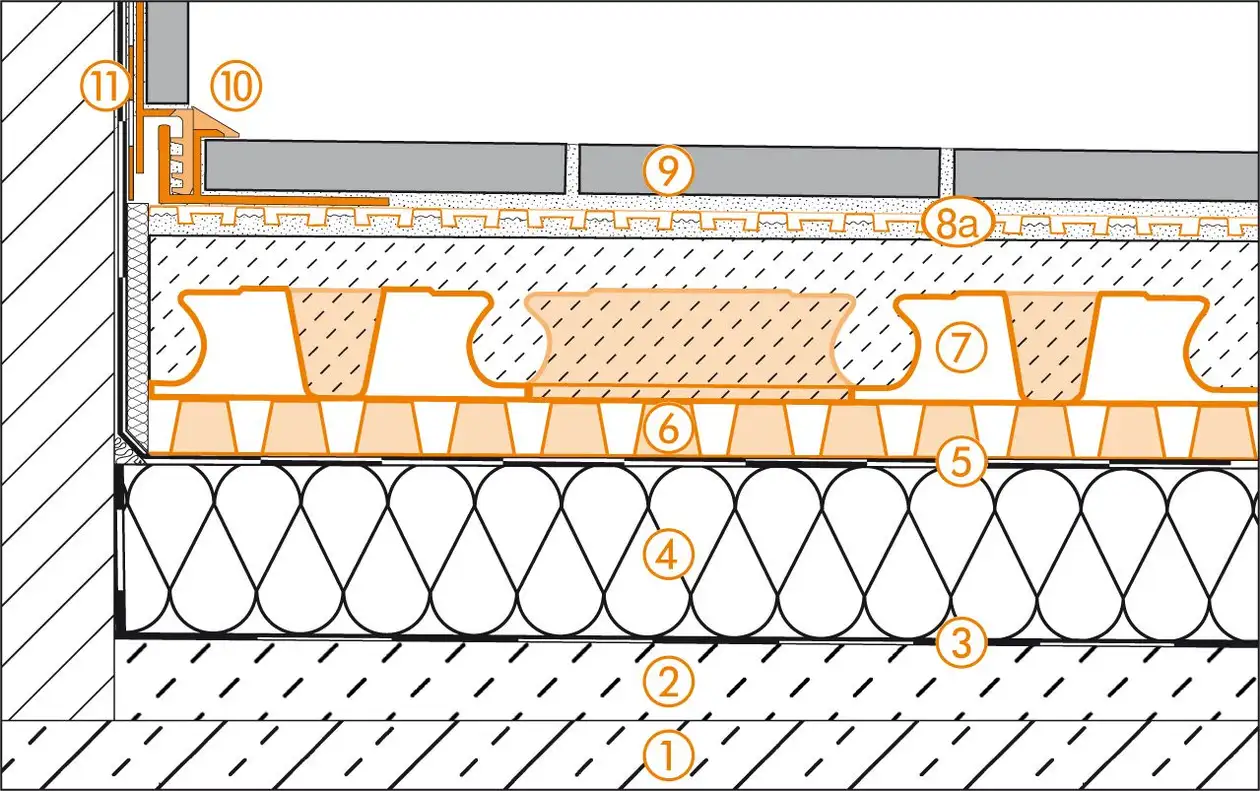

Napojení na stěnu
- Betonová deska
- Spádový potěr (1,5–2 %)
- Parotěsná zábrana podle normy DIN 18531
- Izolace
- Izolace stavební konstrukce podle normy DIN 18531
- Schlüter-TROBA-PLUS
- Schlüter-BEKOTEC-DRAIN
- a) Schlüter-DITRA-DRAIN 4
b) Schlüter-DITRA-DRAIN 8 - Keramická dlažba nebo desky z přírodního kamene
- Schlüter-DILEX-EK nebo Schlüter-DILEX-RF
- Schlüter-KERDI

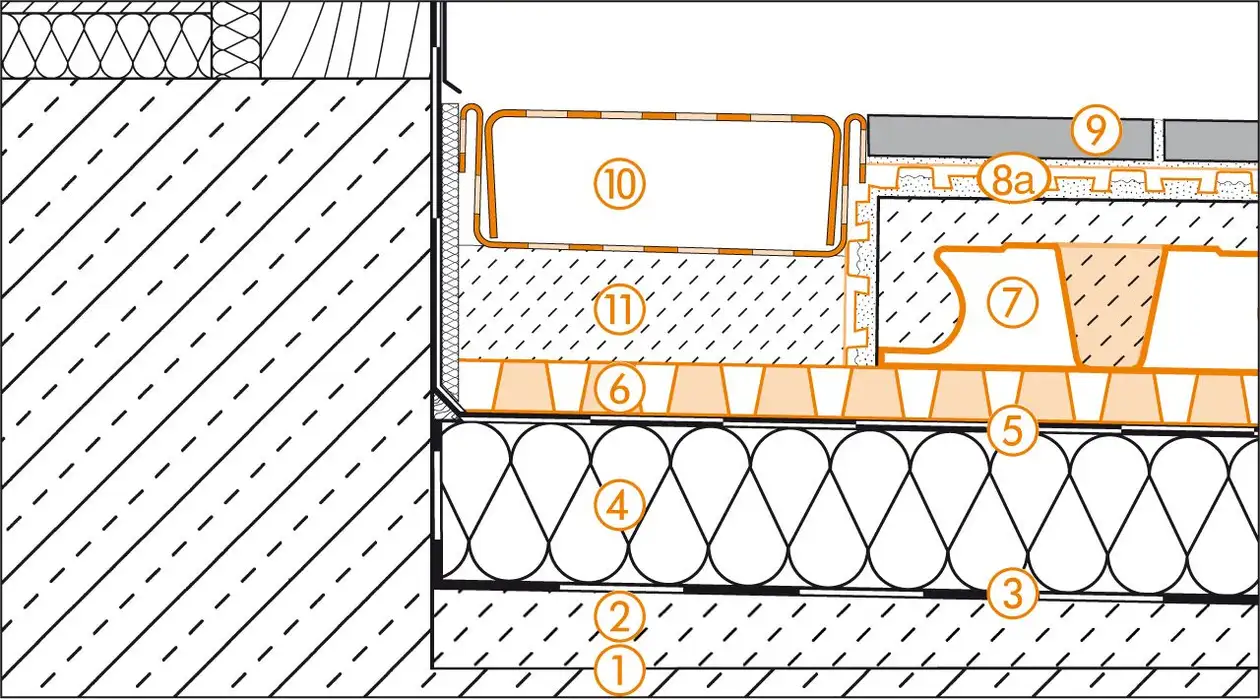

Napojení dveří
- Betonová deska
- Spádový potěr (1,5–2 %)
- Parotěsná zábrana podle normy DIN 18531
- Izolace
- Izolace stavební konstrukce podle normy DIN 18531
- Schlüter-TROBA-PLUS
- Schlüter-BEKOTEC-DRAIN
a) Schlüter-DITRA-DRAIN 4
b) Schlüter-DITRA-DRAIN 8 - Keramická dlažba nebo desky z přírodního kamene
- Schlüter-TROBA-LINE-TL
Udržujte drenážní otvory volné. - Maltové terče

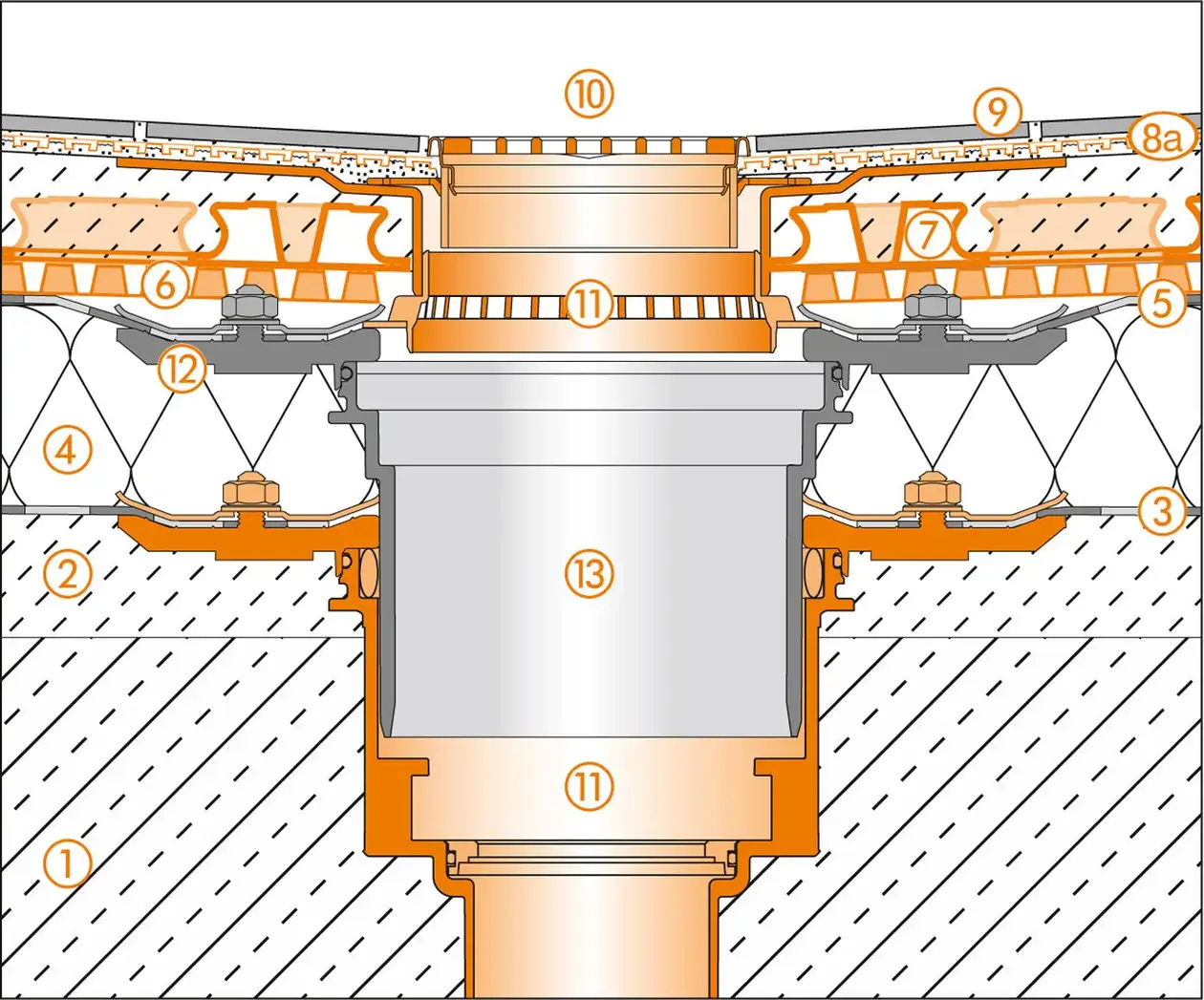

Podlahová vpusť
- Betonová deska
- Spádový potěr (1,5–2 %)
- Parotěsná zábrana podle normy DIN 18531
- Izolace
- Izolace stavební konstrukce podle normy DIN 18531
- Schlüter-TROBA-PLUS
- Schlüter-BEKOTEC-DRAIN
- a) Schlüter-DITRA-DRAIN 4
b) Schlüter-DITRA-DRAIN 8 - Keramická dlažba a desky z přírodního kamene
- Schlüter-KERDI-DRAIN-RRE
Sada mřížka/rám KD R10
Udržujte drenážní otvory volné! - Schlüter-KERDI-DRAIN-KDBV
Sada mřížka/rám KD BV 50 MSBB
Udržujte drenážní otvory volné! - Napojení izolace (na vyžádání)
- Prodlužovací nástavec pro podlahové vpusti (na vyžádání)
