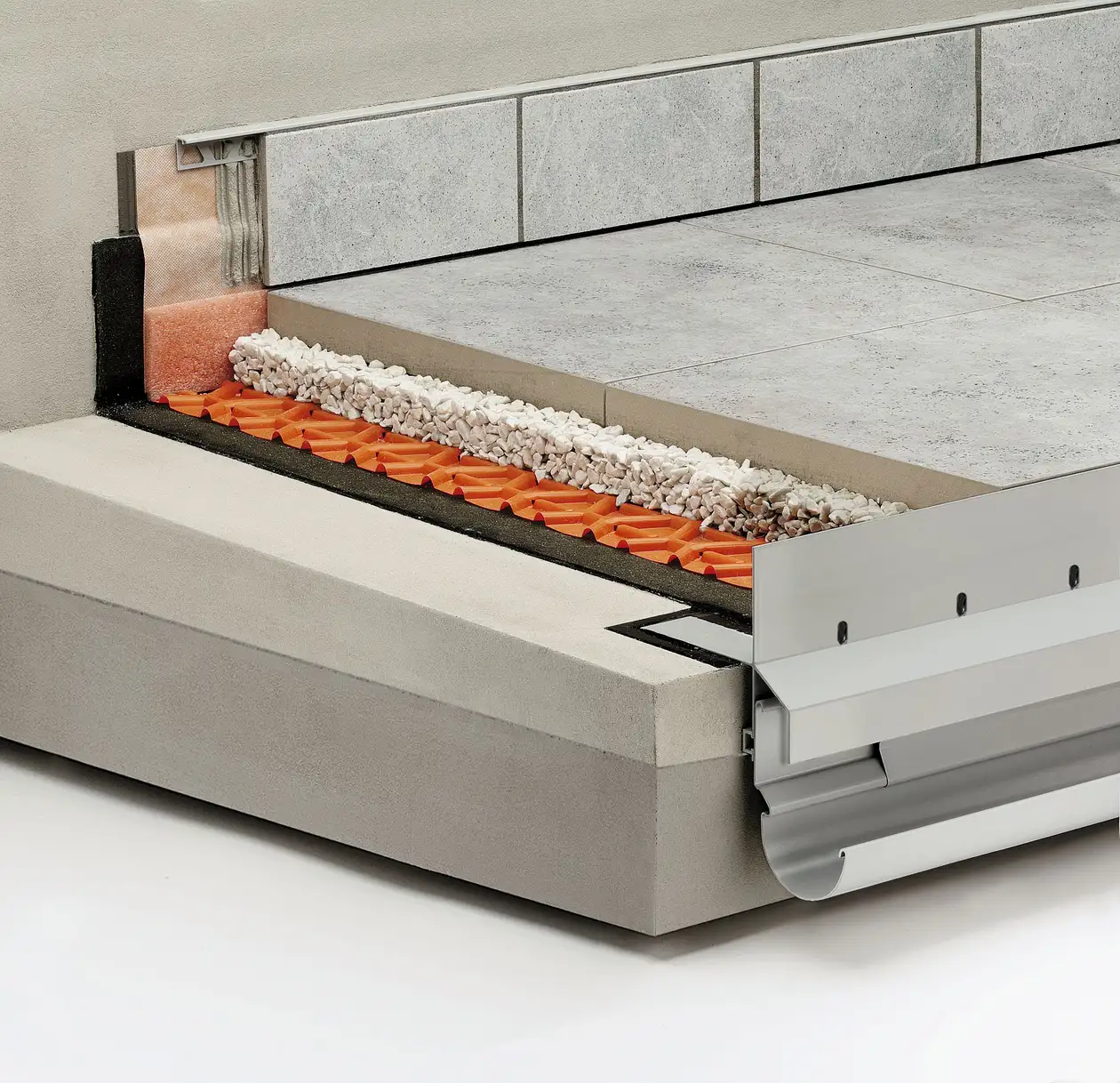

Konstrukce balkonu A.8: volná pokládka na lože ze štěrku nebo kamenné drti

Volná pokládka na drenáž TROBA na lože ze štěrku nebo kamenné drti

© Schlueter-Systems

U této konstrukce slouží plošná drenáž Schlüter-TROBA jako ochranná a separační vrstva nad izolací a chrání ji před vtlačováním jednotlivých kamínků.

Dále brání vytváření efektu „zmrzlého betonu“ z vody mrznoucí na izolaci.

Kromě toho plošná drenáž TROBA zajišťuje trvalý odtok vody pronikající otevřenými spárami mezi samonosnými deskami. Zatížení je přenášeno plochou lichoběžníkových výlisků přímo do izolovaného podkladu.

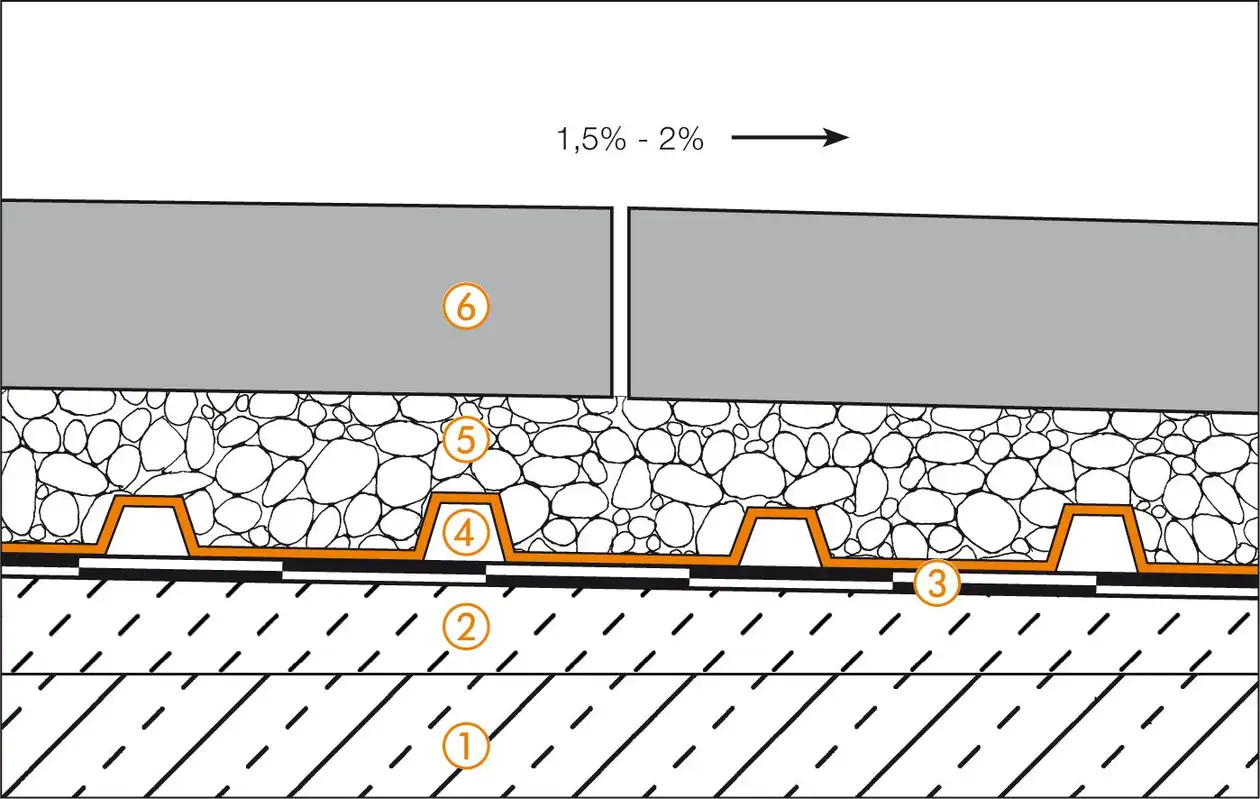

A.8: volná pokládka na lože ze štěrku nebo kamenné drti

© Schlueter-Systems

1. Betonová konzolová deska
2. Spádový potěr
   Podmínkou pro správné fungování konstrukce je dostatečný spád
   (1,5–2 %) pro odvod vody
3. Izolace stavební konstrukce podle normy DIN 18531
4. Schlüter-TROBA
   Separační a drenážní vrstva nad izolací pod vrstvou kamenné drti nebo štěrku. Systém TROBA je tvořen tlakově stálou polyetylénovou folií s výlisky a otvory k drenážním kanálkům. Dbejte na možnost odvodu vody!
5. Lože ze štěrku nebo kamenné drti
6. Velkoformátové samonosné desky
   umělý kámen, přírodní kámen nebo keramické prvky

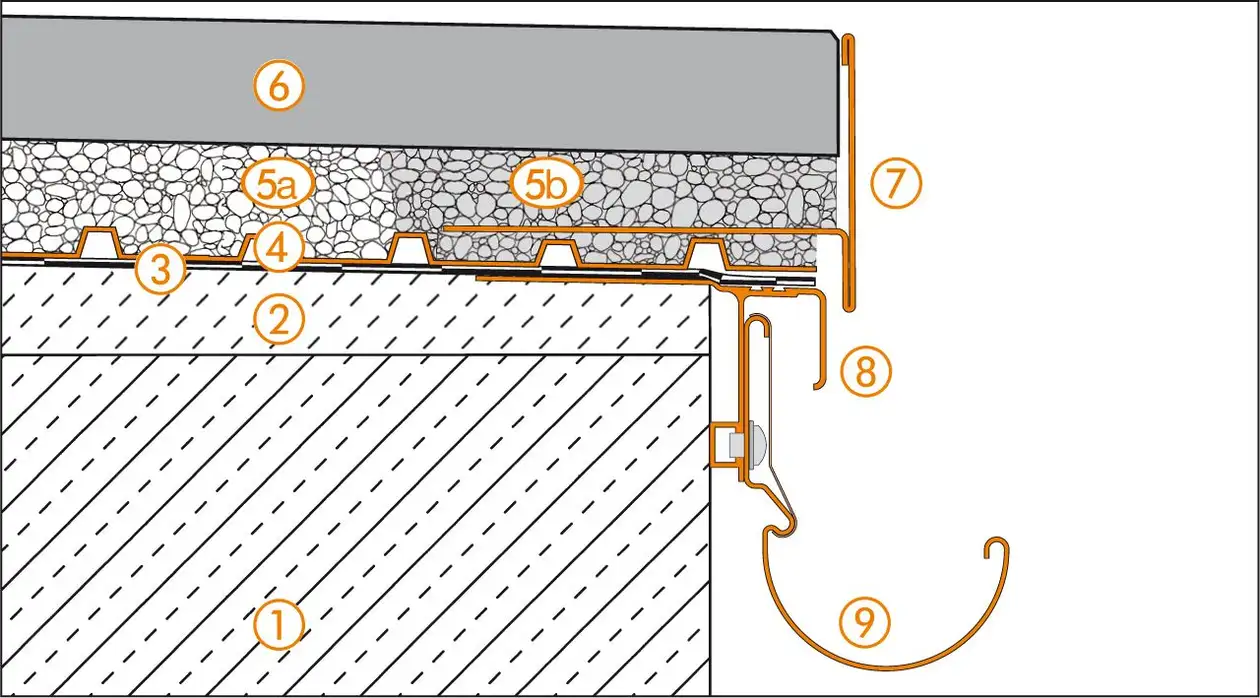

Detail okraje 1

© Schlueter-Systems

1. Betonová konzolová deska
2. Spádový potěr (1,5–2 %)
3. Izolace stavební konstrukce podle normy DIN 18531
4. Schlüter-TROBA
5. a) Lože ze štěrku nebo kamenné drti
   b) Vázané lože ze štěrku nebo kamenné drti v okrajové části
6. Velkoformátové samonosné desky
7. Schlüter-BARA-RT
   Dbejte na možnost odvodu vody.
8. Schlüter-BARA-RTK
9. Schlüter-BARIN

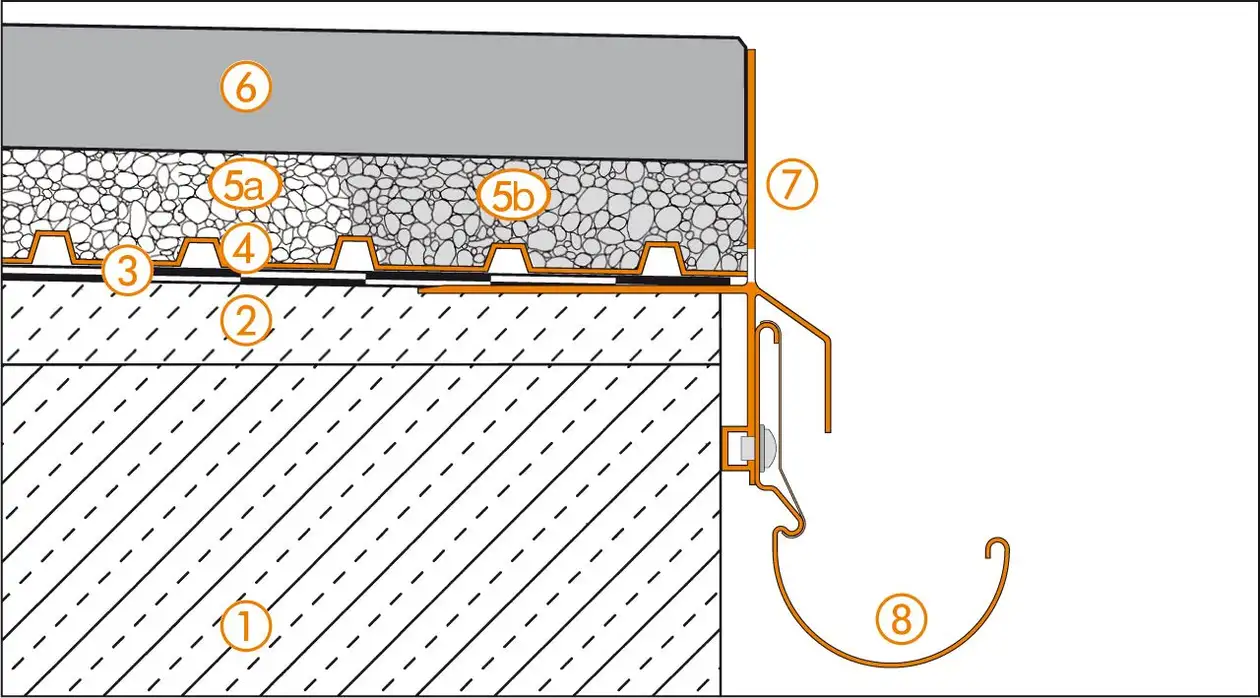

Detail okraje 2

© Schlueter-Systems

1. Betonová konzolová deska
2. Spádový potěr (1,5–2 %)
3. Izolace stavební konstrukce podle normy DIN 18531
4. Schlüter-TROBA
5. a) Lože ze štěrku nebo kamenné drti
   b) Vázané lože ze štěrku nebo kamenné drti v okrajové části
6. Velkoformátové samonosné desky
7. Schlüter-BARA-RKLT
   Udržujte drenážní otvory volné
8. Schlüter-BARIN

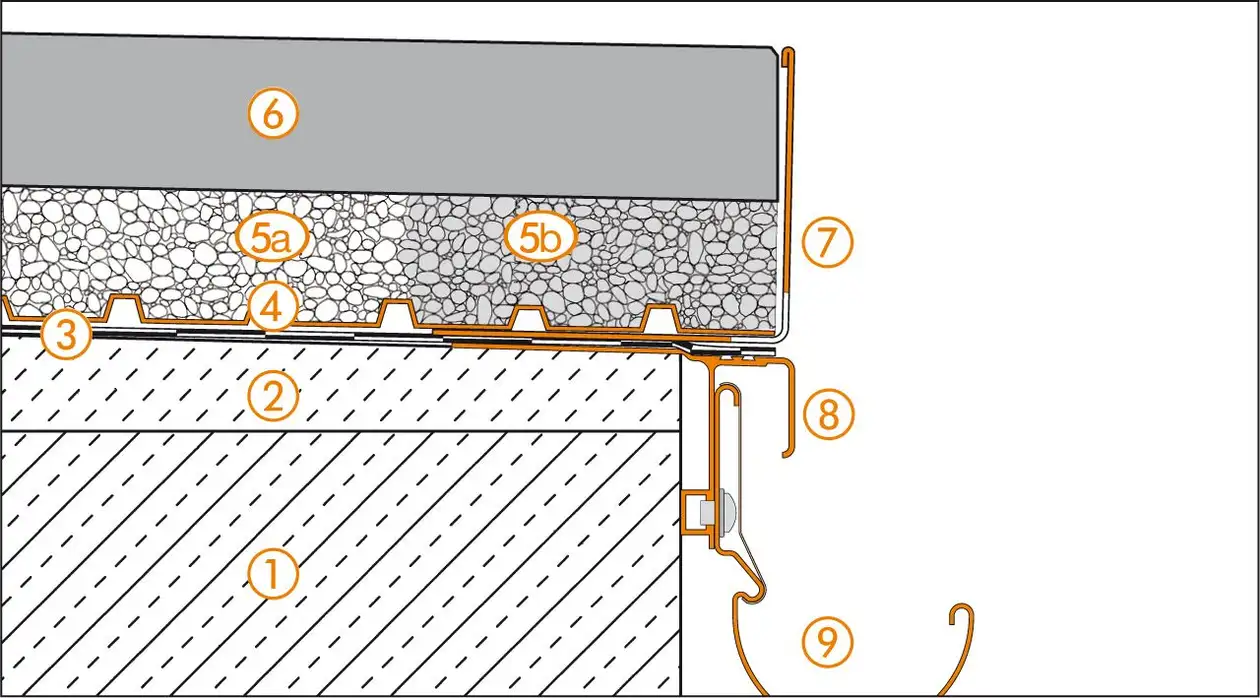

Detail okraje 3

© Schlueter-Systems

1. Betonová konzolová deska
2. Spádový potěr (1,5–2 %)
3. Izolace stavební konstrukce podle normy DIN 18531
4. Schlüter-TROBA
5. a) Lože ze štěrku nebo kamenné drti
   b) Vázané lože ze štěrku nebo kamenné drti v okrajové části
6. Velkoformátové samonosné desky
7. Schlüter-BARA-RWL
   Udržujte drenážní otvory volné
8. Schlüter-BARA-RTK
9. Schlüter-BARIN

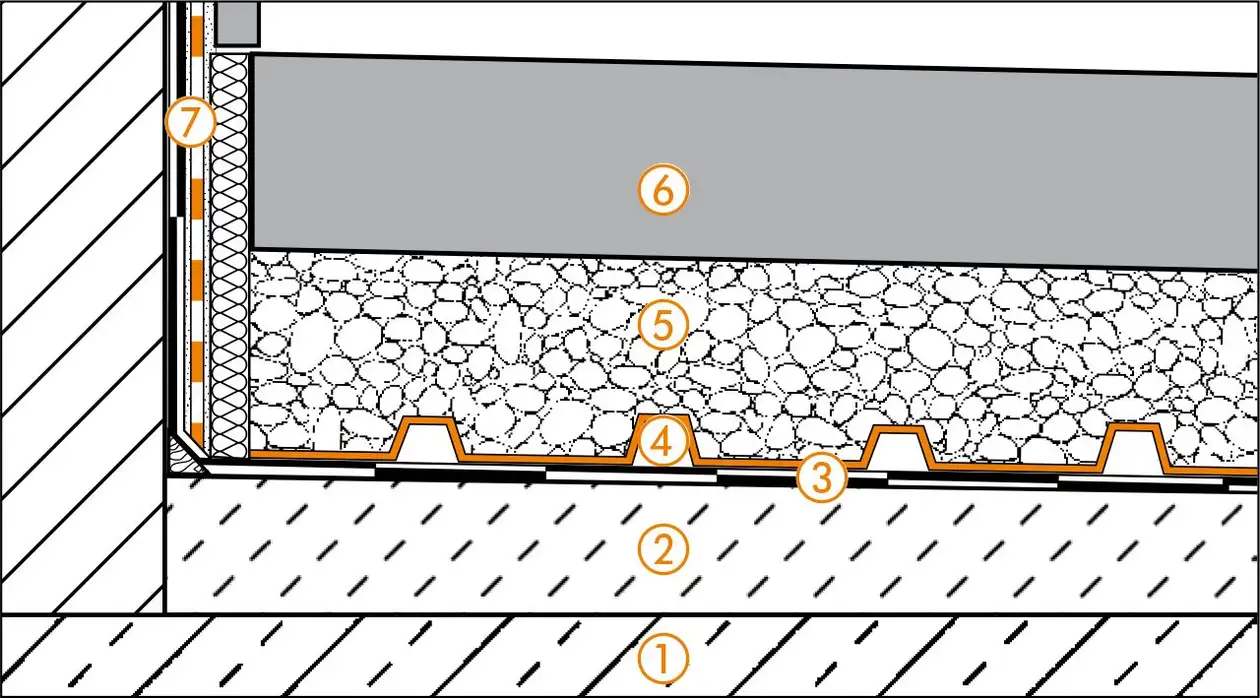

Napojení na stěnu

© Schlueter-Systems

1. Betonová konzolová deska
2. Spádový potěr (1,5–2 %)
3. Izolace stavební konstrukce podle normy DIN 18531
4. Schlüter-TROBA
5. Lože ze štěrku nebo kamenné drti
6. Velkoformátové samonosné desky
7. Schlüter-KERDI

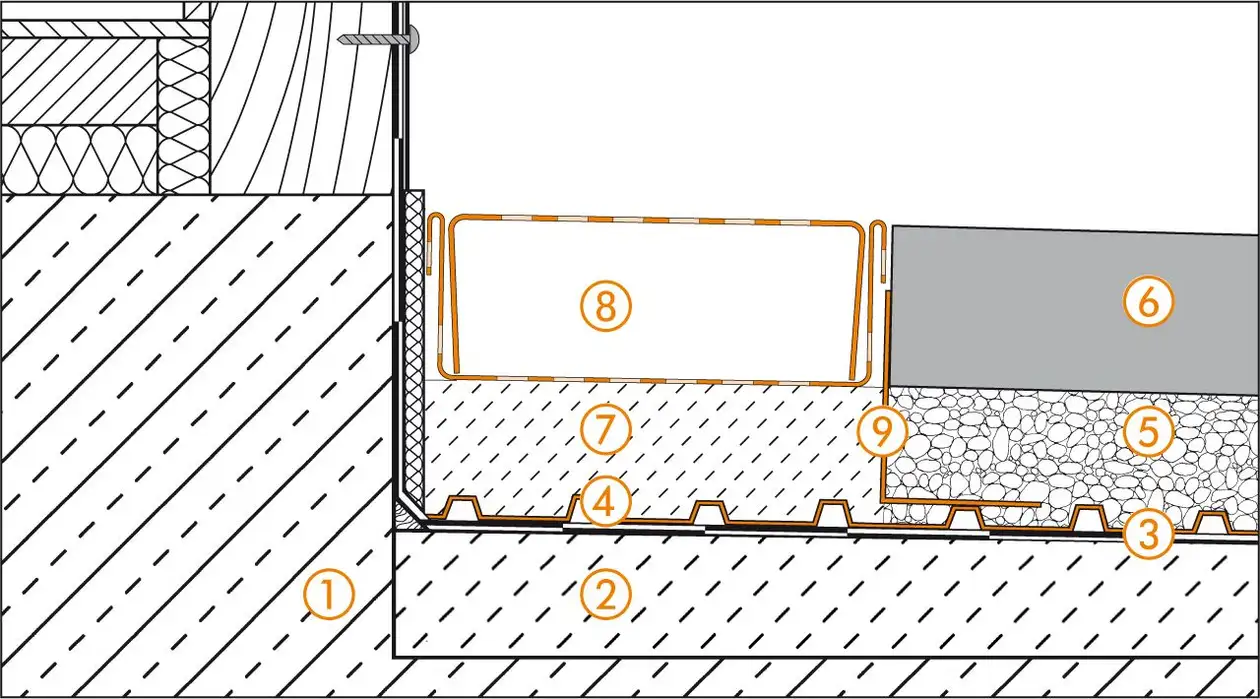

Napojení dveří

© Schlueter-Systems

1. Betonová konzolová deska
2. Spádový potěr (1,5–2 %)
3. Izolace stavební konstrukce podle normy DIN 18531
4. Schlüter-TROBA
5. Lože ze štěrku nebo kamenné drti
6. Velkoformátové samonosné desky
7. Maltové terče
8. Schlüter-TROBA-LINE-TL
9. Schlüter-TROBA-LINE-TLK-E
   Lišta pro zachycení štěrku
