Konstrukce balkonu A.7: podlahová konstrukce na maltových terčích

Nástavby stavebních konstrukcí A: volně vyložené balkony

Podlahová konstrukce s maltovými kroužky TROBA-STELZ

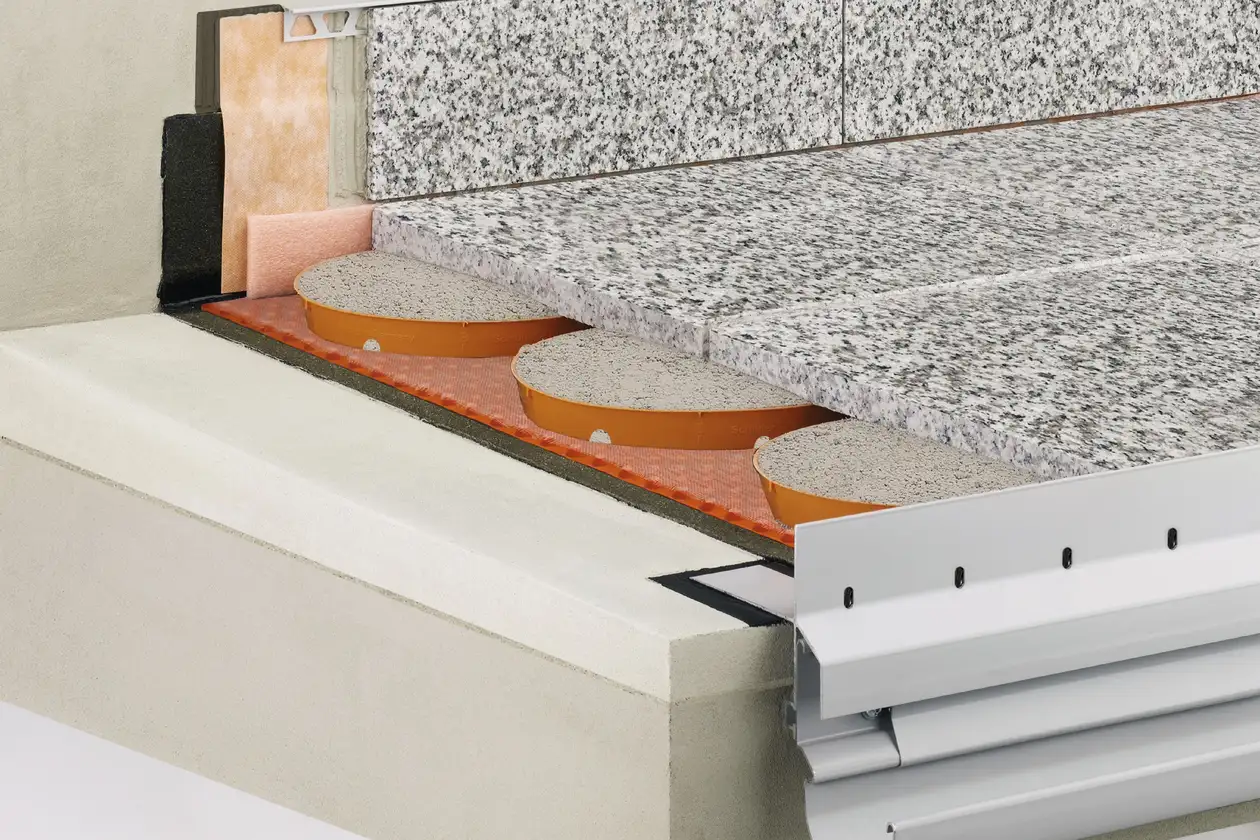

Schlüter-Systems – Balkonová konstrukce A.7, podlahová konstrukce s maltovými kroužky TROBA-STELZ © Schlueter-Systems

Schlüter-TROBA-STELZ-MR jsou plastové kroužky sloužící jako pomůcka při pokládce velkoformátových desek.

Tyto plastové kroužky o výšce 25 mm se pokládají do míst křížení spár dlaždic jako „ztracené bednění“ a poté se plní čerstvou maltou (přednostně drenážní maltou). Povrch dlažby lze tímto způsobem snadno výškově vyrovnat.

Volný prostor mezi terči zajišťuje rychlý odvod vody pronikající otevřenými spárami.

A.7: podlahová konstrukce na maltových terčích, pokládka s maltovými kroužky

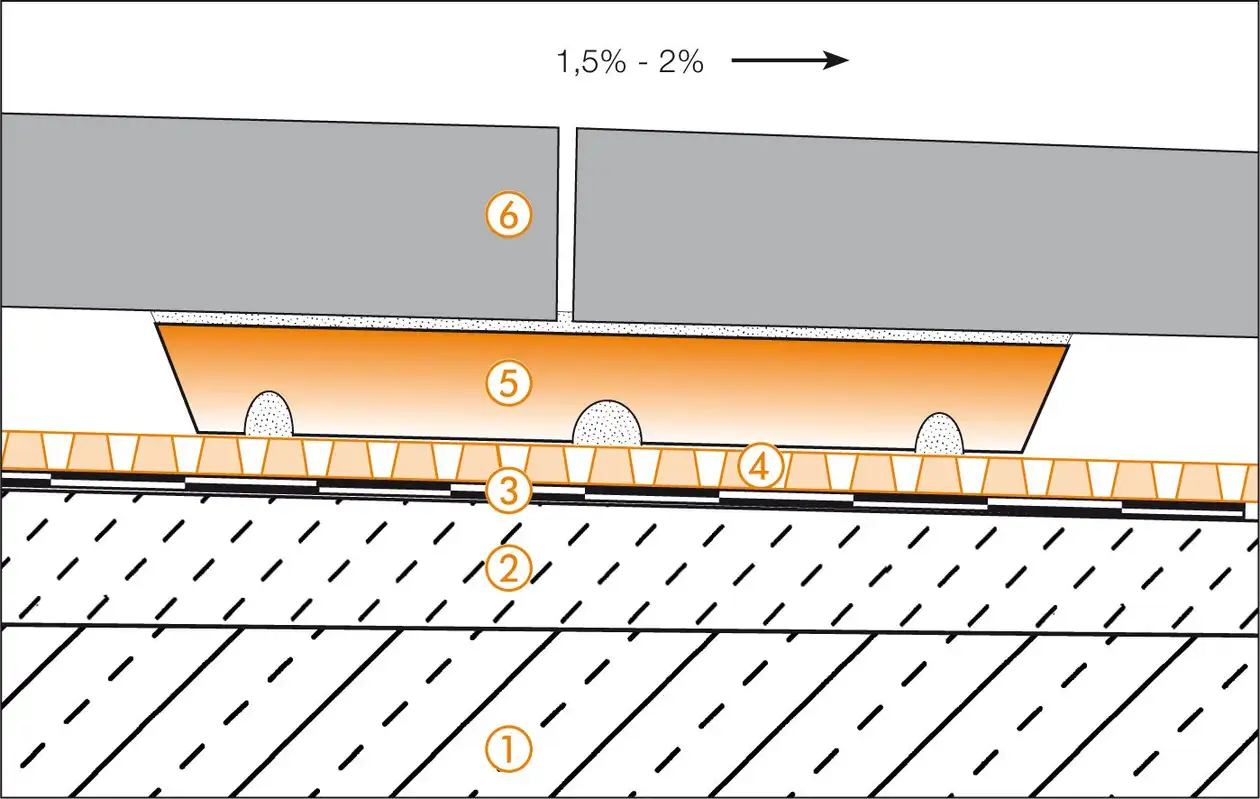

Schlüter-Systems – Řez balkonovou konstrukcí A.7, podlahová konstrukce s maltovými kroužky TROBA-STELZ © Schlueter-Systems
Řez balkonovou konstrukcí A.7, podlahová konstrukce s maltovými kroužky TROBA-STELZ
  1. Betonová konzolová deska
  2. Spádový potěr
    Podmínkou pro správné fungování konstrukce je dostatečný spád
    (1,5–2 %) pro odvod vody
  3. Izolace stavební konstrukce podle normy DIN 18531
  4. Schlüter-TROBA-PLUS 8G
    Tlakově stabilní drenážní rohož jako nosná vrstva pro samonosné desky a pro trvale účinný odvod vody pronikající otevřenými spárami mezi deskami. Dbejte na možnost odvodu vody!
  5. Schlüter-TROBA-STELZ-MR
    Plastové kroužky sloužící jako pomůcka při pokládce velkoformátových deskových prvků na balkonech a terasách.
  6. Velkoformátové samonosné desky
    umělý kámen, přírodní kámen nebo keramické prvky

Detail okraje 1

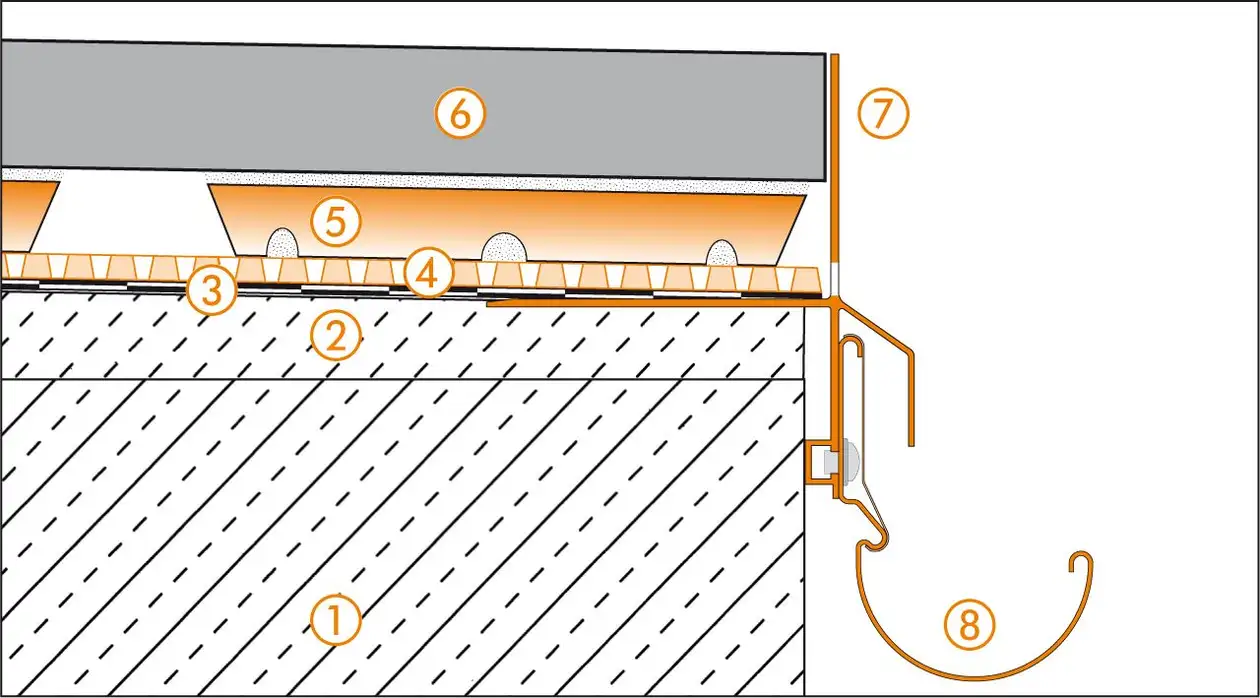

Schlüter-Systems – Detailní řez okrajem 1 balkonové konstrukce A.7, podlahová konstrukce s maltovými kroužky TROBA-STELZ © Schlueter-Systems
Detailní řez okrajem 1 balkonové konstrukce A.7, podlahová konstrukce s maltovými kroužky TROBA-STELZ
  1. Betonová konzolová deska
  2. Spádový potěr (1,5–2 %)
  3. Izolace stavební konstrukce podle normy DIN 18531
  4. Schlüter-TROBA-PLUS 8G
  5. Schlüter-TROBA-STELZ-MR
  6. Velkoformátové samonosné desky
  7. Schlüter-BARA-RKLT
    Udržujte drenážní otvory volné
  8. Schlüter-BARIN

Detail okraje 2

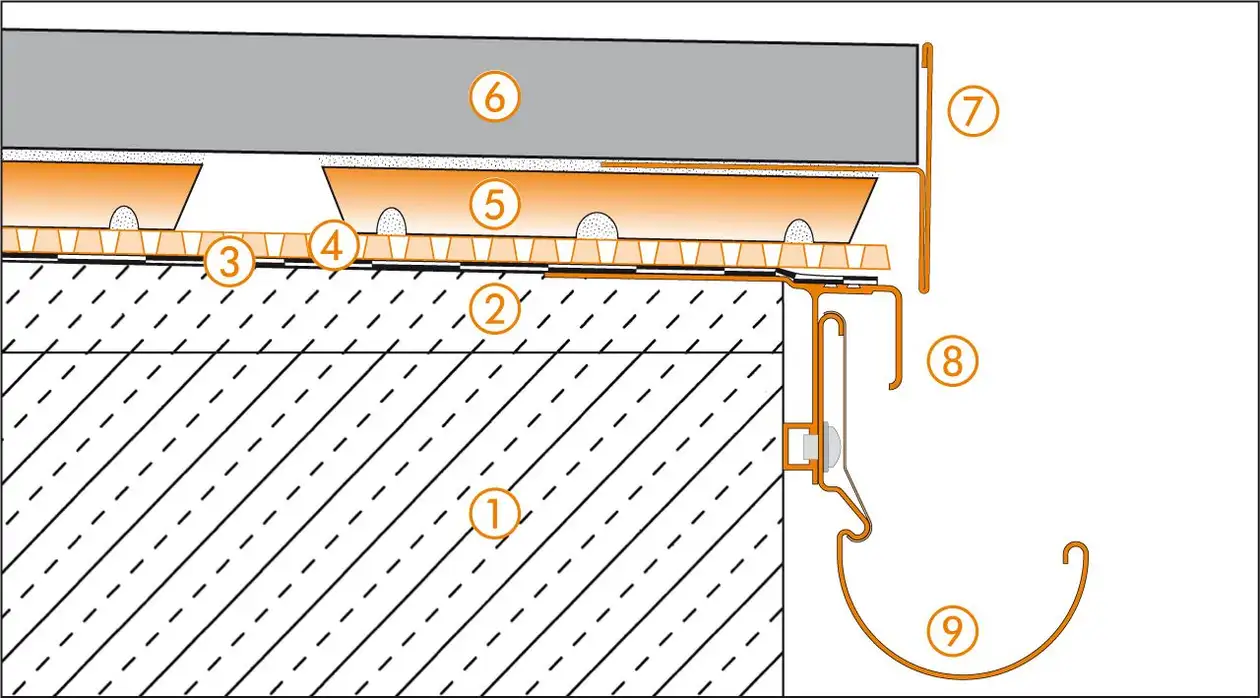

Schlüter-Systems – Detailní řez okrajem 2 balkonové konstrukce A.7, podlahová konstrukce s maltovými kroužky TROBA-STELZ © Schlueter-Systems
Detailní řez okrajem 2 balkonové konstrukce A.7, podlahová konstrukce s maltovými kroužky TROBA-STELZ
  1. Betonová konzolová deska
  2. Spádový potěr (1,5–2 %)
  3. Izolace stavební konstrukce podle normy DIN 18531
  4. Schlüter-TROBA-PLUS 8G
  5. Schlüter-TROBA-STELZ-MR
  6. Velkoformátové samonosné desky
  7. Schlüter-BARA-RT
    Dbejte na možnost odvodu vody.
  8. Schlüter-BARA-RTK
  9. Schlüter-BARIN

Detail okraje 3

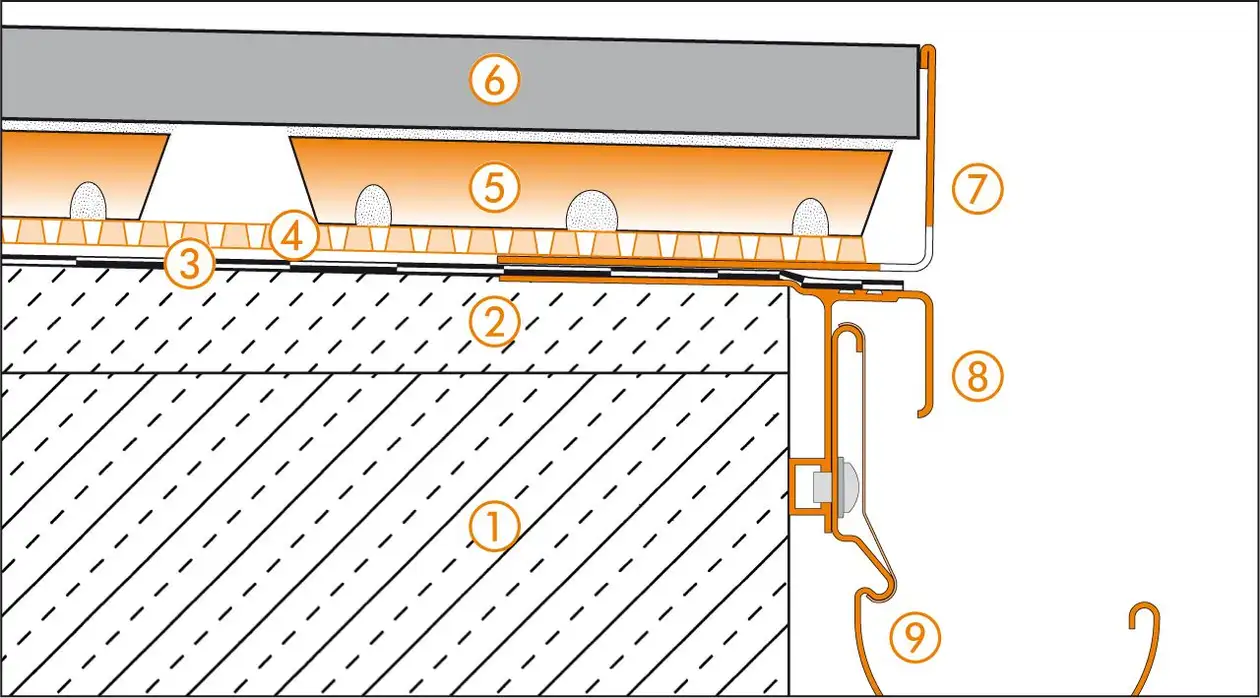

Schlüter-Systems – Detailní řez okrajem 3 balkonové konstrukce A.7, podlahová konstrukce s maltovými kroužky TROBA-STELZ © Schlueter-Systems
Detailní řez okrajem 3 balkonové konstrukce A.7, podlahová konstrukce s maltovými kroužky TROBA-STELZ
  1. Betonová konzolová deska
  2. Spádový potěr (1,5–2 %)
  3. Izolace stavební konstrukce podle normy DIN 18531
  4. Schlüter-TROBA-PLUS 8G
  5. Schlüter-TROBA-STELZ-MR
  6. Velkoformátové samonosné desky
  7. Schlüter-BARA-RWL
    Udržujte drenážní otvory volné
  8. Schlüter-BARA-RTK
  9. Schlüter-BARIN

Napojení na stěnu

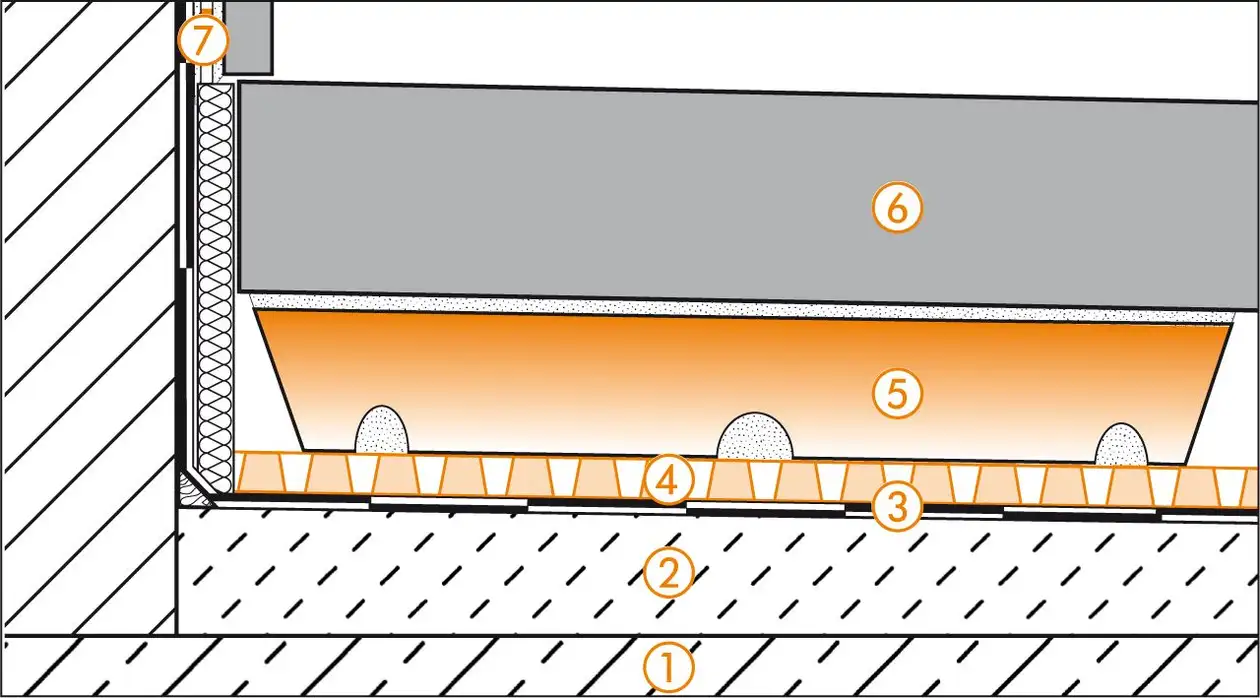

Schlüter-Systems – Řez napojením na stěnu pro balkonovou konstrukci A.7, podlahová konstrukce s maltovými kroužky TROBA-STELZ © Schlueter-Systems
Řez napojením na stěnu pro balkonovou konstrukci A.7, podlahová konstrukce s maltovými kroužky TROBA-STELZ
  1. Betonová konzolová deska
  2. Spádový potěr (1,5–2 %)
  3. Izolace stavební konstrukce podle normy DIN 18531
  4. Schlüter-TROBA-PLUS 8G
  5. Schlüter-TROBA-STELZ-MR
  6. Velkoformátové samonosné desky
  7. Schlüter-KERDI

Napojení dveří

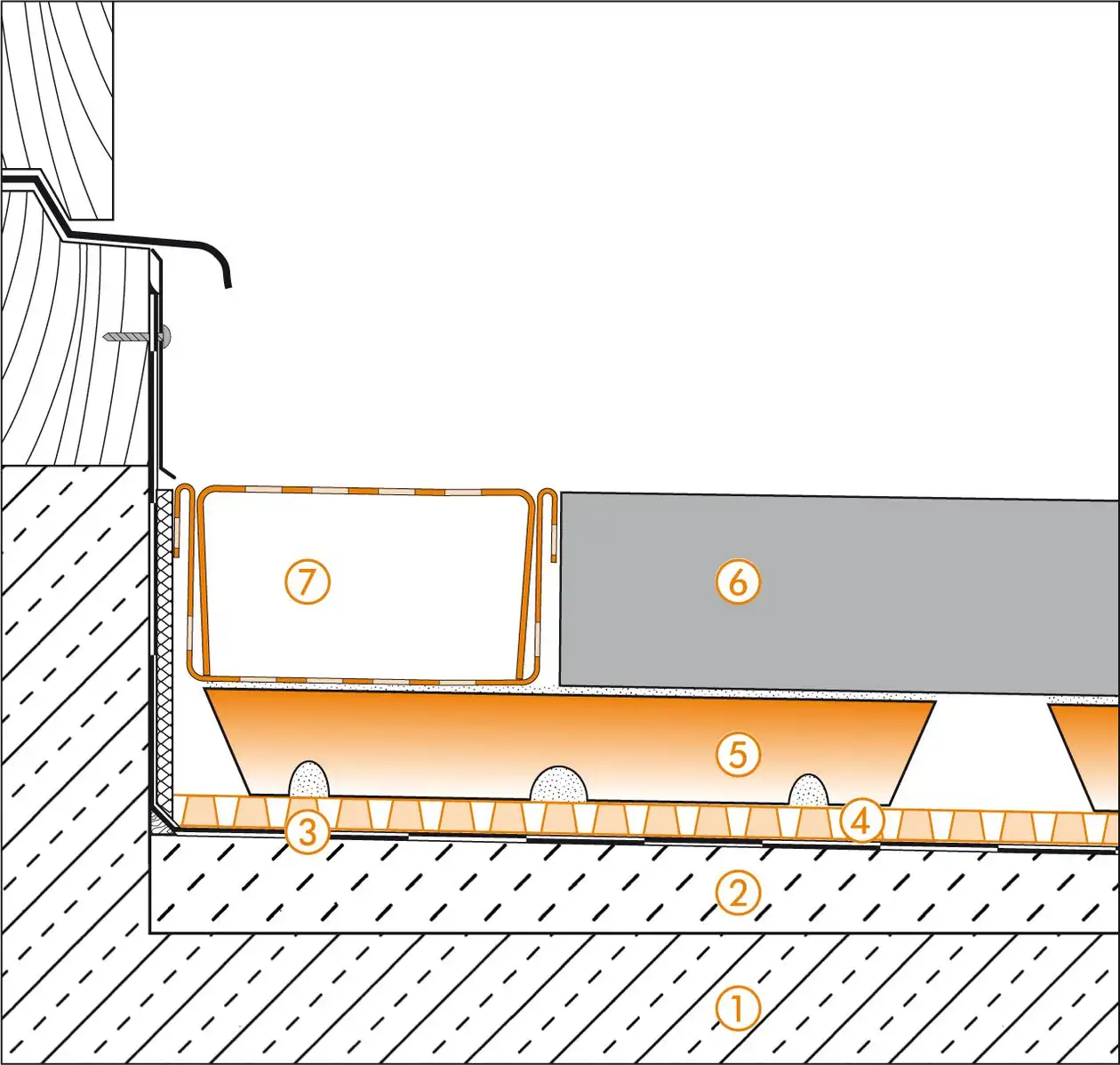

Schlüter-Systems – Řez napojením dveří pro balkonovou konstrukci A.7, podlahová konstrukce s maltovými kroužky TROBA-STELZ © Schlueter-Systems
Řez napojením dveří pro balkonovou konstrukci A.7, podlahová konstrukce s maltovými kroužky TROBA-STELZ
  1. Betonová konzolová deska
  2. Spádový potěr (1,5–2 %)
  3. Izolace stavební konstrukce podle normy DIN 18531
  4. Schlüter-TROBA-PLUS 8G
  5. Schlüter-TROBA-STELZ-MR
  6. Velkoformátové samonosné desky
  7. Schlüter-TROBA-LINE-TL
