Konstrukce balkonu A.6: volná pokládka na plošnou drenáž fixovaná pomocí tenkovrstvých maltových terčů

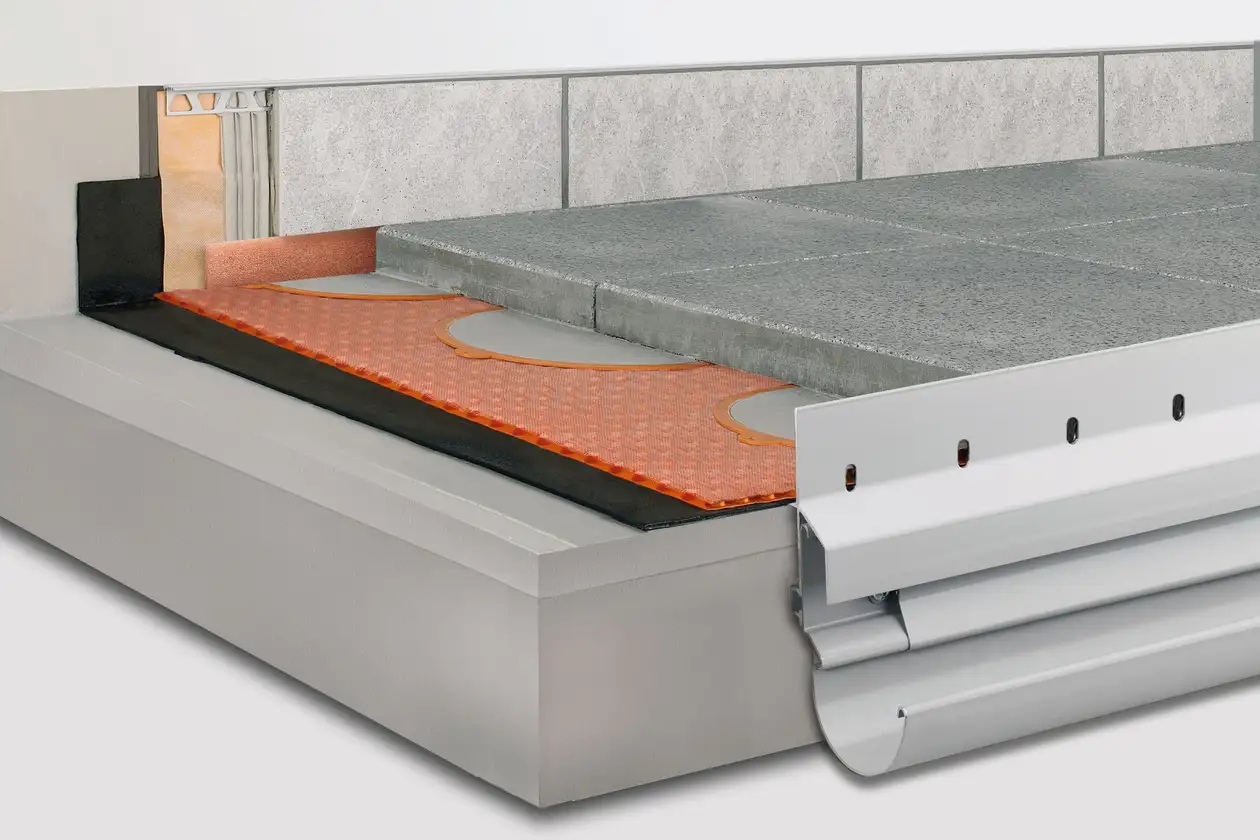

Volná pokládka na drenáž TROBA-PLUS 8G v systému TROBA-STELZ-DR

© Schlueter-Systems

U tohoto typu konstrukce tvoří tlakově stabilní plošná drenáž
Schlüter-TROBA-PLUS 8G nosnou vrstvu pro samonosné deskové prvky a zajišťuje rychlý odvod vody pronikající otevřenými spárami deskových prvků.

Terče Schlüter-TROBA-STELZ-DR slouží jako fixační kroužky pro vytvoření rovnoměrných podložek z tenkovrstvé malty pro samonosné dlaždice.

Poznámka:
Fixační kroužky TROBA-STELZ-DR lze po nanesení tenkovrstvé malty opět sejmout a znovu použít.

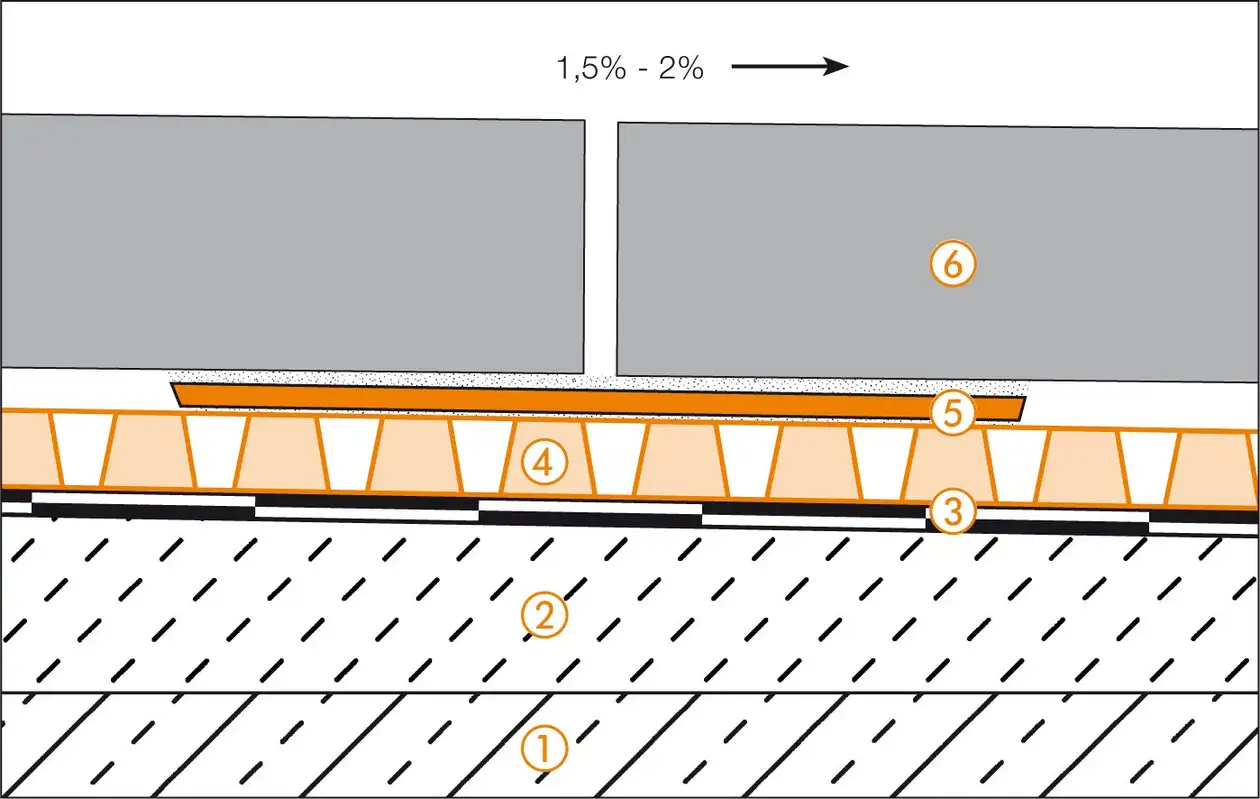

Balkonová konstrukce A.6: volná pokládka na drenáž TROBA-PLUS 8G fixovaná pomocí tenkovrstvých maltových terčů

© Schlueter-Systems

1. Betonová konzolová deska
2. Spádový potěr
   Podmínkou pro správné fungování konstrukce je dostatečný spád
   (1,5–2 %) pro odvod vody
3. Izolace stavební konstrukce podle normy DIN 18531
4. Schlüter-TROBA-PLUS 8G
   Tlakově stabilní drenážní rohož jako nosná vrstva pro samonosné desky a pro trvale účinný odvod vody pronikající otevřenými spárami mezi deskami. Dbejte na možnost odvodu vody!
5. Schlüter-TROBA-STELZ-DR
   Fixační kroužky pro lože z tenkovrstvé malty
6. Velkoformátové samonosné desky
   Umělý kámen, přírodní kámen nebo keramické prvky

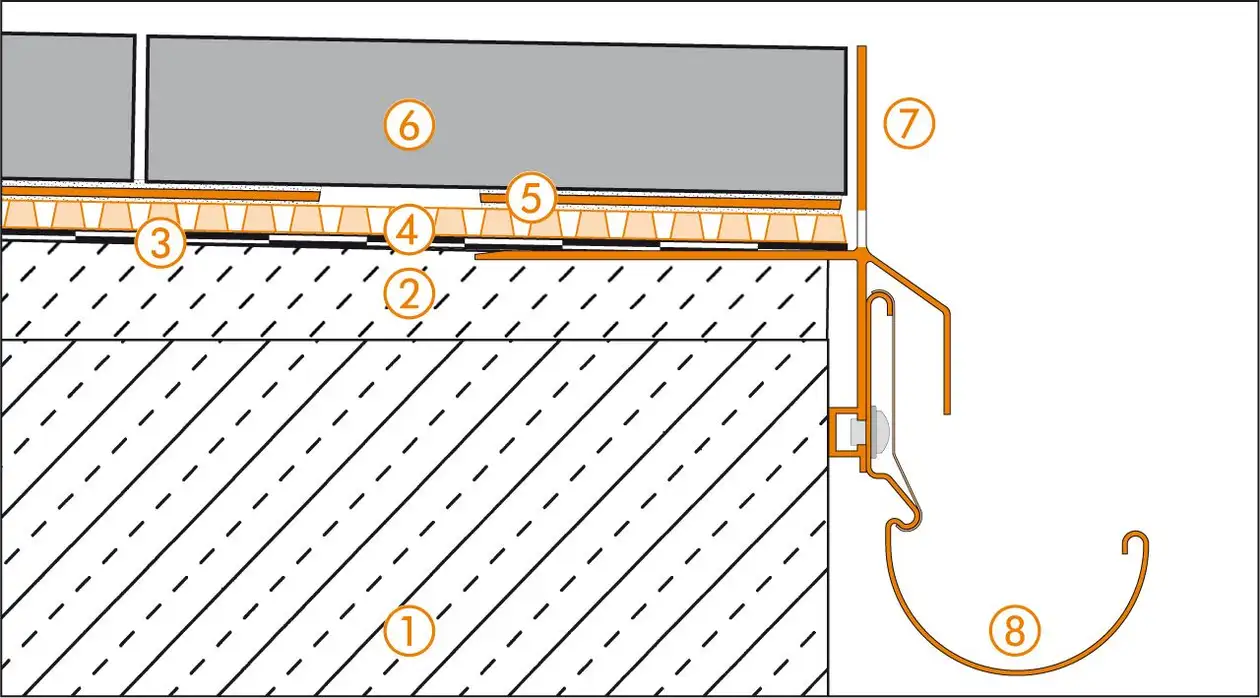

Detail okraje 1

© Schlueter-Systems

1. Betonová konzolová deska
2. Spádový potěr (1,5–2 %)
3. Izolace stavební konstrukce podle normy DIN 18531
4. Schlüter-TROBA-PLUS 8G
5. Schlüter-TROBA-STELZ-DR
6. Velkoformátové samonosné desky
7. Schlüter-BARA-RKLT
   Udržujte drenážní otvory volné
8. Schlüter-BARIN

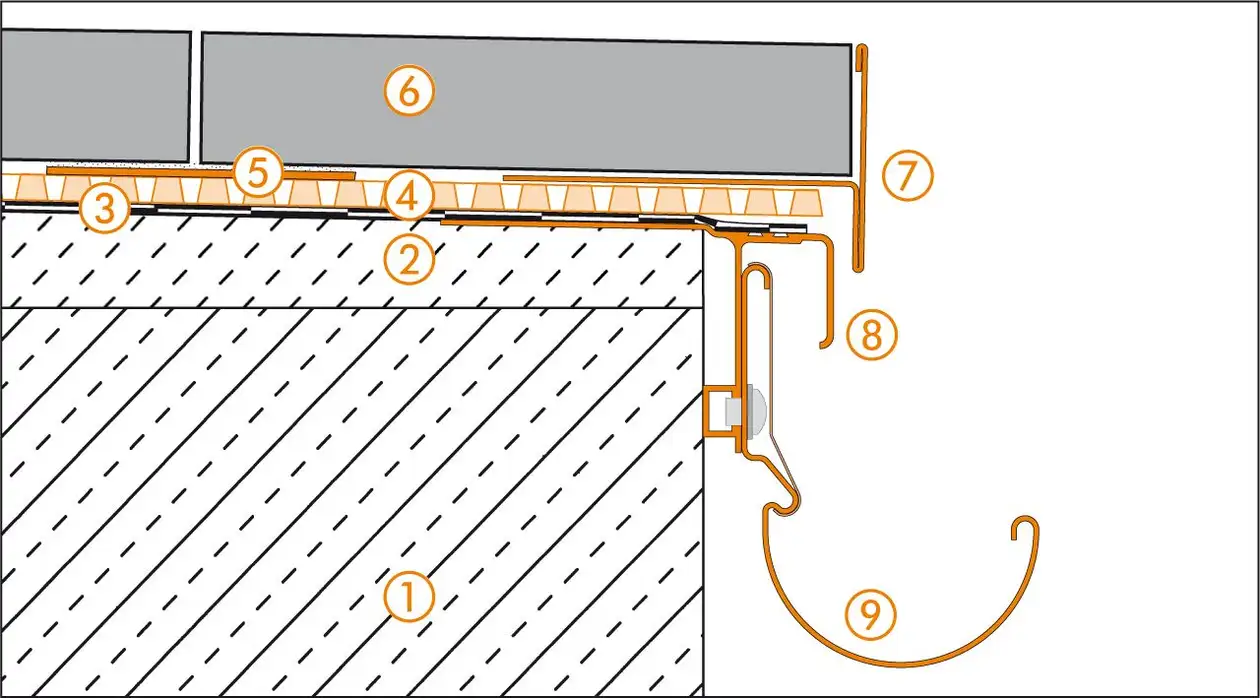

Detail okraje 2

© Schlueter-Systems

1. Betonová konzolová deska
2. Spádový potěr (1,5–2 %)
3. Izolace stavební konstrukce podle normy DIN 18531
4. Schlüter-TROBA-PLUS 8G
5. Schlüter-TROBA-STELZ-DR
6. Velkoformátové samonosné desky
7. Schlüter-BARA-RT
   Dbejte na možnost odvodu vody.
8. Schlüter-BARA-RTK
9. Schlüter-BARIN

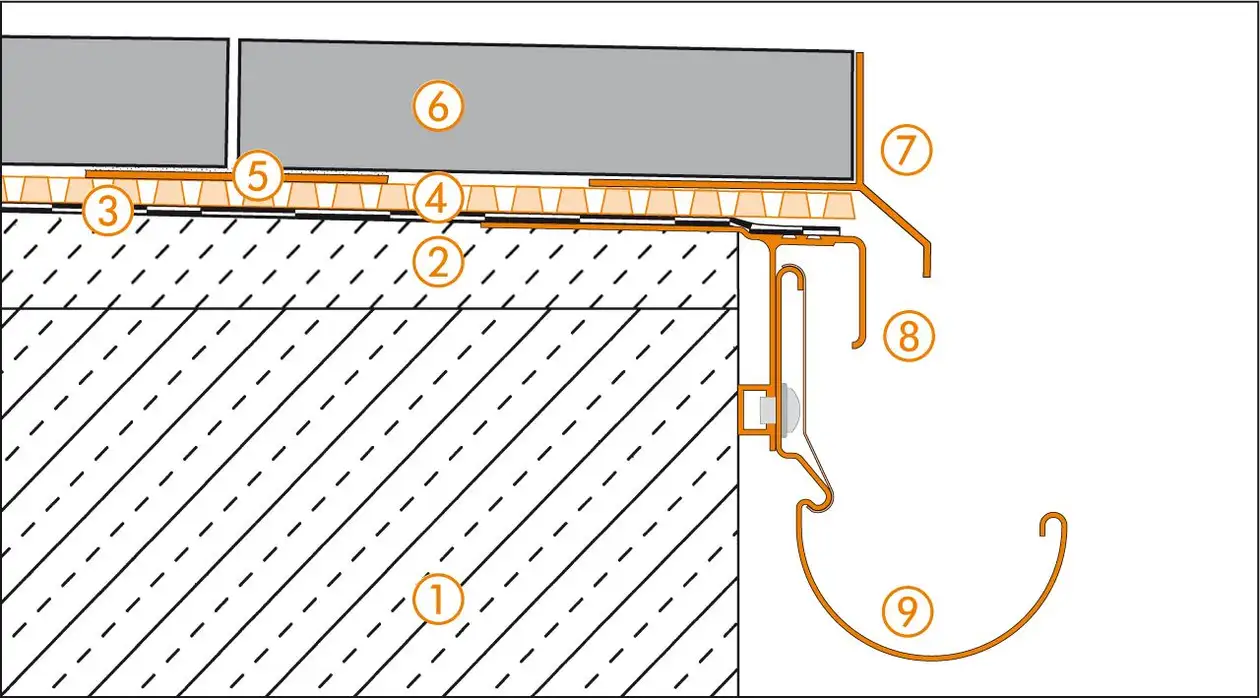

Detail okraje 3

© Schlueter-Systems

1. Betonová konzolová deska
2. Spádový potěr (1,5–2 %)
3. Izolace stavební konstrukce podle normy DIN 18531
4. Schlüter-TROBA-PLUS 8G
5. Schlüter-TROBA-STELZ-DR
6. Velkoformátové samonosné desky
7. Schlüter-BARA-RK
8. Schlüter-BARA-RTK
   Dbejte na možnost odvodu vody.
9. Schlüter-BARIN

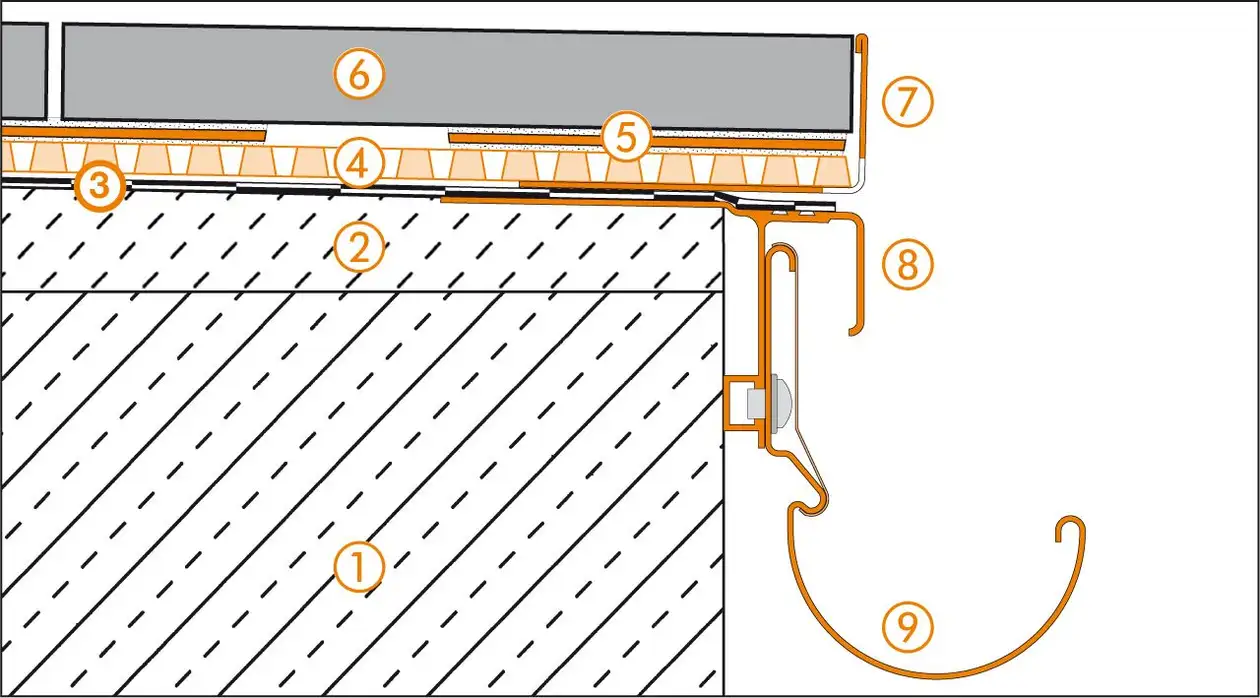

Detail okraje 4

© Schlueter-Systems

1. Betonová konzolová deska
2. Spádový potěr (1,5–2 %)
3. Izolace stavební konstrukce podle normy DIN 18531
4. Schlüter-TROBA-PLUS 8G
5. Schlüter-TROBA-STELZ-DR
6. Velkoformátové samonosné desky
7. Schlüter-BARA-RWL
   Udržujte drenážní otvory volné
8. Schlüter-BARA-RTK
9. Schlüter-BARIN

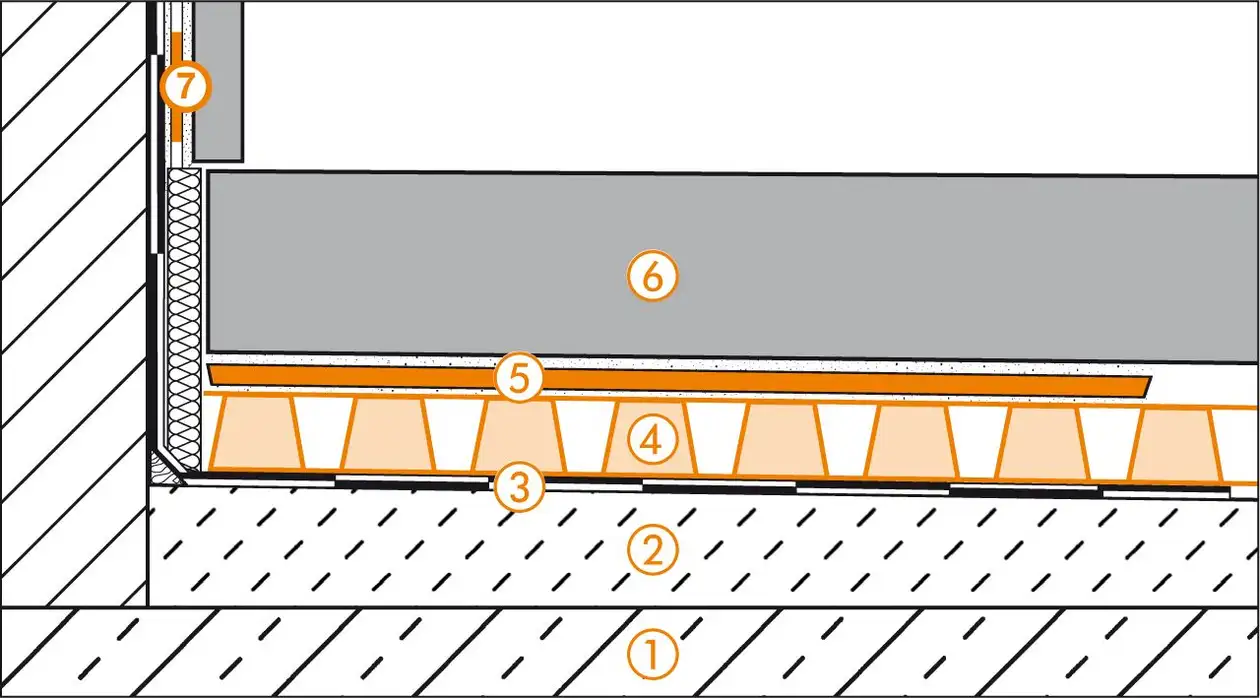

Napojení na stěnu

© Schlueter-Systems

1. Betonová konzolová deska
2. Spádový potěr (1,5–2 %)
3. Izolace stavební konstrukce podle normy DIN 18531
4. Schlüter-TROBA-PLUS 8G
5. Schlüter-TROBA-STELZ-DR
6. Velkoformátové samonosné desky
7. Schlüter-KERDI

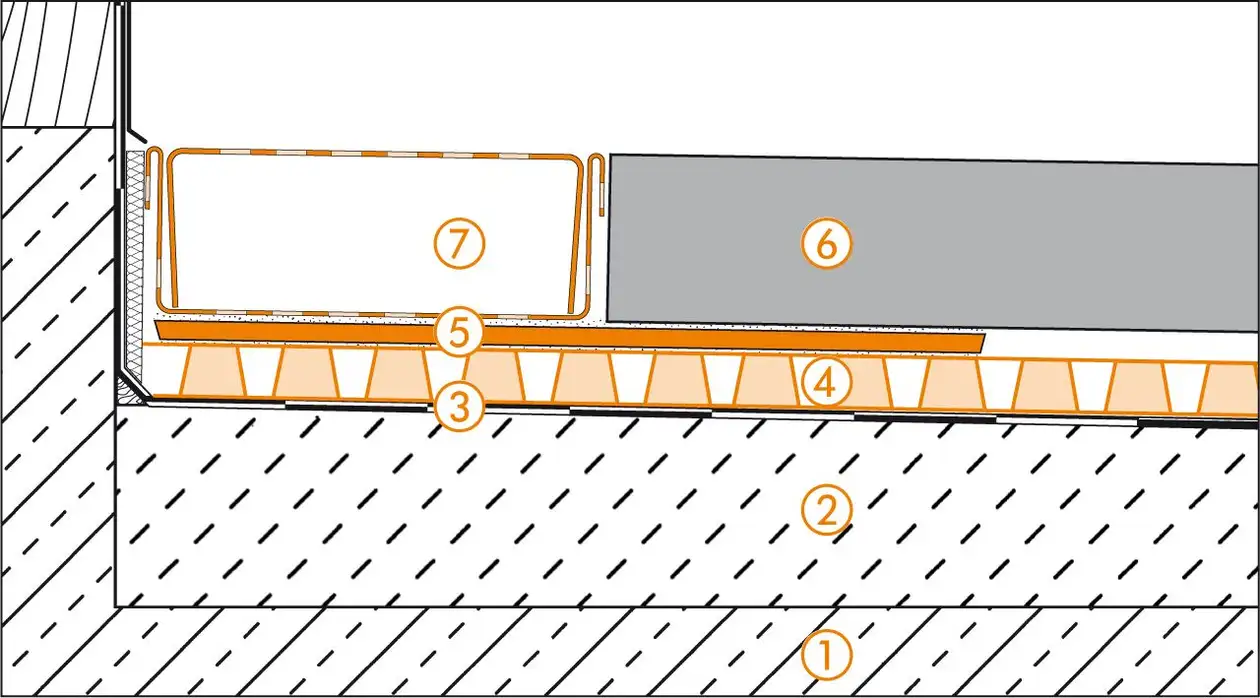

Napojení dveří

© Schlueter-Systems

1. Betonová konzolová deska
2. Spádový potěr (1,5–2 %)
3. Izolace stavební konstrukce podle normy DIN 18531
4. Schlüter-TROBA-PLUS 8G
5. Schlüter-TROBA-STELZ-DR
6. Velkoformátové samonosné desky
7. Schlüter-TROBA-LINE-TL

Zde si stáhněte další informační materiál:

Stažení	Výběr
A | Volně vyložené balkony - Konstrukční skladby © Schlueter-Systems PDF – 4.58 MB
