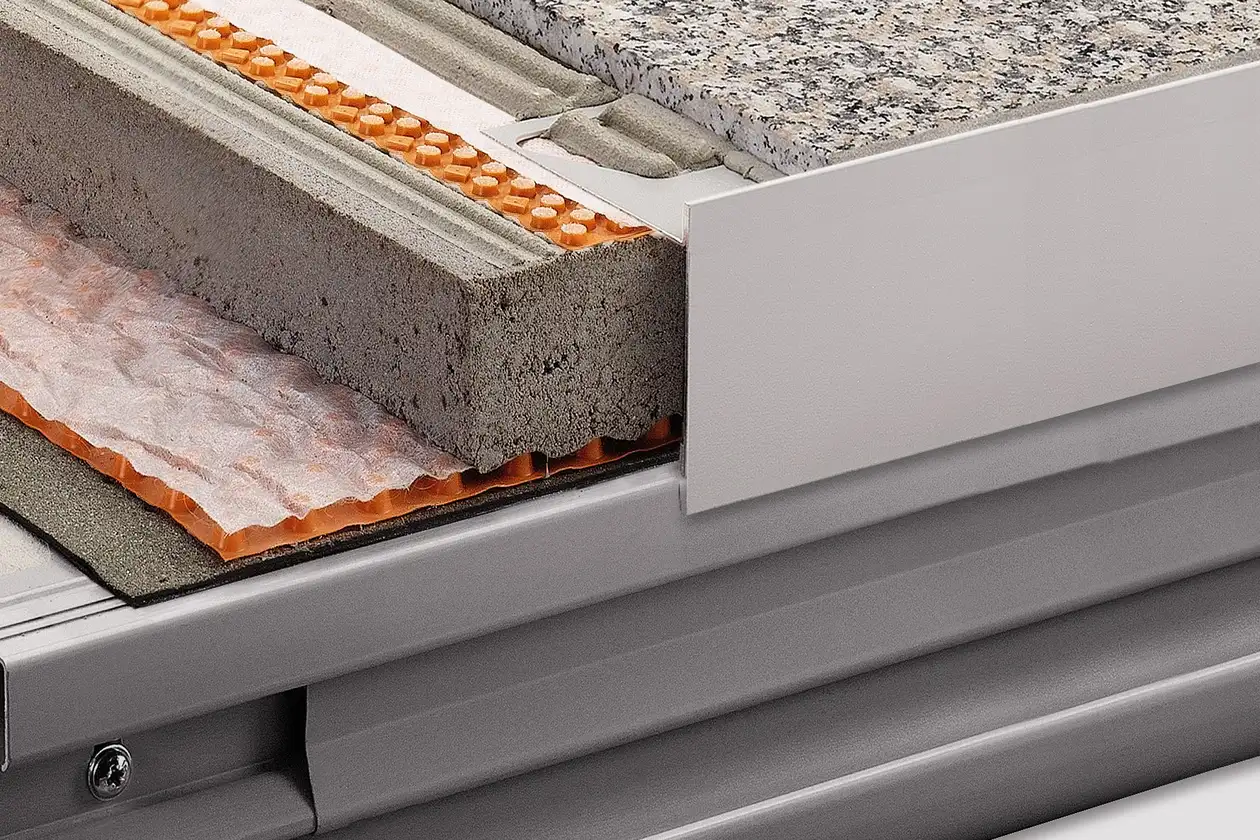

Konstrukce balkonu A.5: podlahová konstrukce nad izolacemi
Nástavby stavebních konstrukcí A – volně vyložené balkonyIzolace, drenáž, roznášecí vrstva, kontaktní drenáž a kontaktní separace
Nosná konstrukce s povrchovým spádem je chráněna před pronikáním vody izolací podle normy DIN 18531.
Mezi izolaci a roznášecí vrstvu (potěr) se položí pokládá Schlüter-TROBA-PLUS jako drenáž pro odvod prosakující vody.
Mezi potěr a dlažbu se do tenkovrstvé malty pokládá kapilárně pasivní kontaktní drenáž a kontaktní separace Schlüter-DITRA-DRAIN.
Tím se dosahuje celoplošného odvětrání dlažby a tím i rychlého a rovnoměrného vyschnutí/vytvrdnutí tenkovrstvé malty.

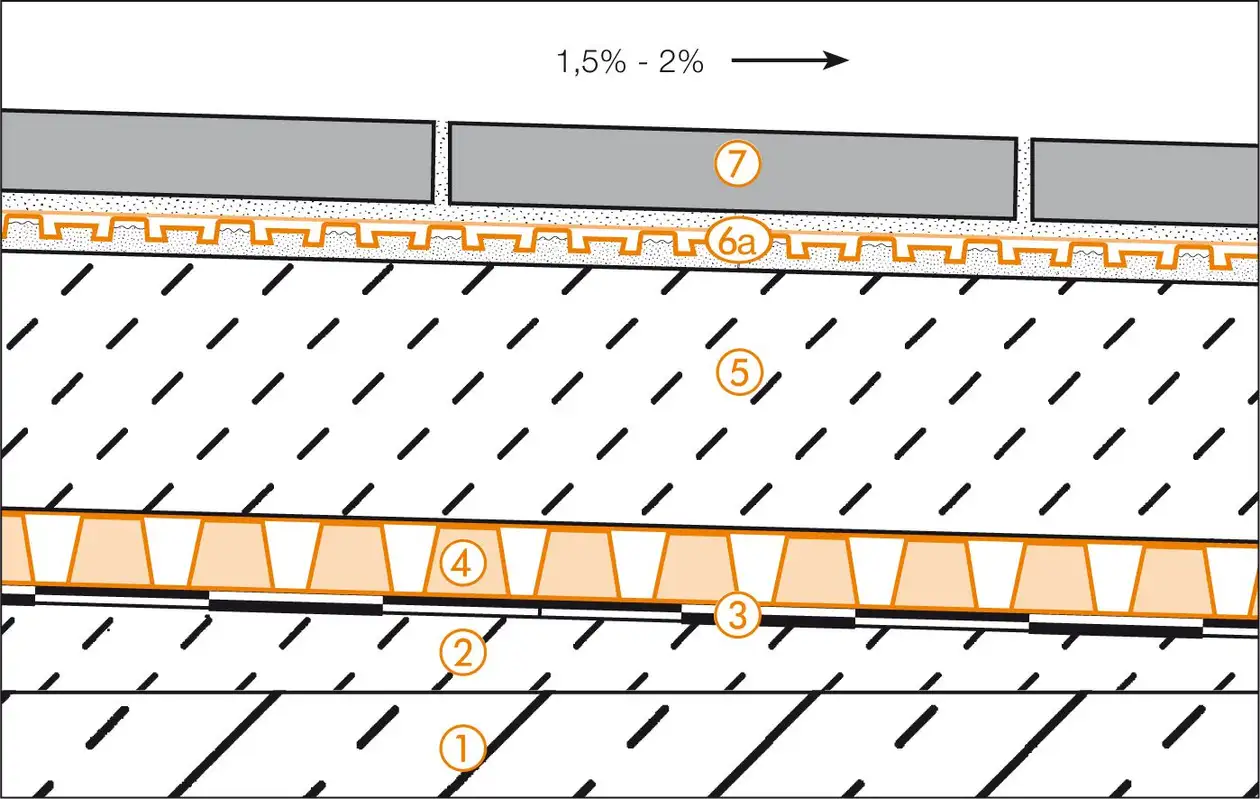

A.5: podlahové konstrukce nad izolacemi podle normy DIN 18195
- Betonová konzolová deska
- Spádový potěr
Podmínkou pro správné fungování konstrukce je dostatečný spád (1,5–2 %) pro odvod vody - Izolace stavební konstrukce podle normy DIN 18531
- Schlüter-TROBA-PLUS
Kapilárně pasivní plošná drenáž pro účinný odvod prosakující vody a celoplošné odvětrání. - Roznášecí vrstva
Cementový potěr podle normy DIN 18560-2 nebo jednosložková malta - a) Schlüter-DITRA-DRAIN 4
Kontaktní drenážní rohož z polyethylenu pokládaná do lože z tenkovrstvé malty s funkcemi kontaktní drenáže, odvětrání a kontaktní separace.
b) Schlüter-DITRA-DRAIN 8
Kontaktní drenážní rohož určená speciálně pro velké plochy a schodišťové konstrukce. - Keramická dlažba nebo desky z přírodního kamene
Pokládka, a to i velkých formátů, s použitím hydraulicky tuhnoucí tenkovrstvé malty odolné proti vodě a povětrnostním vlivům

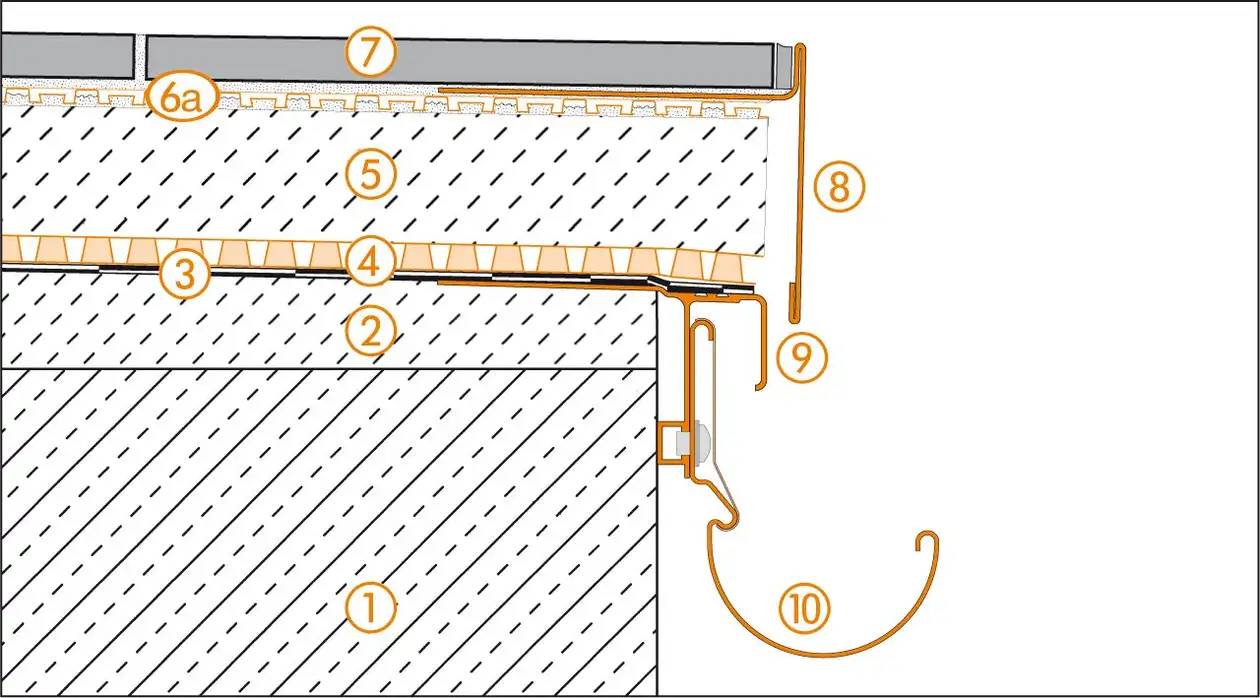

Detail okraje 1
- Betonová konzolová deska
- Spádový potěr (1,5–2 %)
- Izolace stavební konstrukce podle normy DIN 18531
- Schlüter-TROBA-PLUS
- Roznášecí vrstva
- a) Schlüter-DITRA-DRAIN 4
b) Schlüter-DITRA-DRAIN 8 - Keramická dlažba nebo desky z přírodního kamene

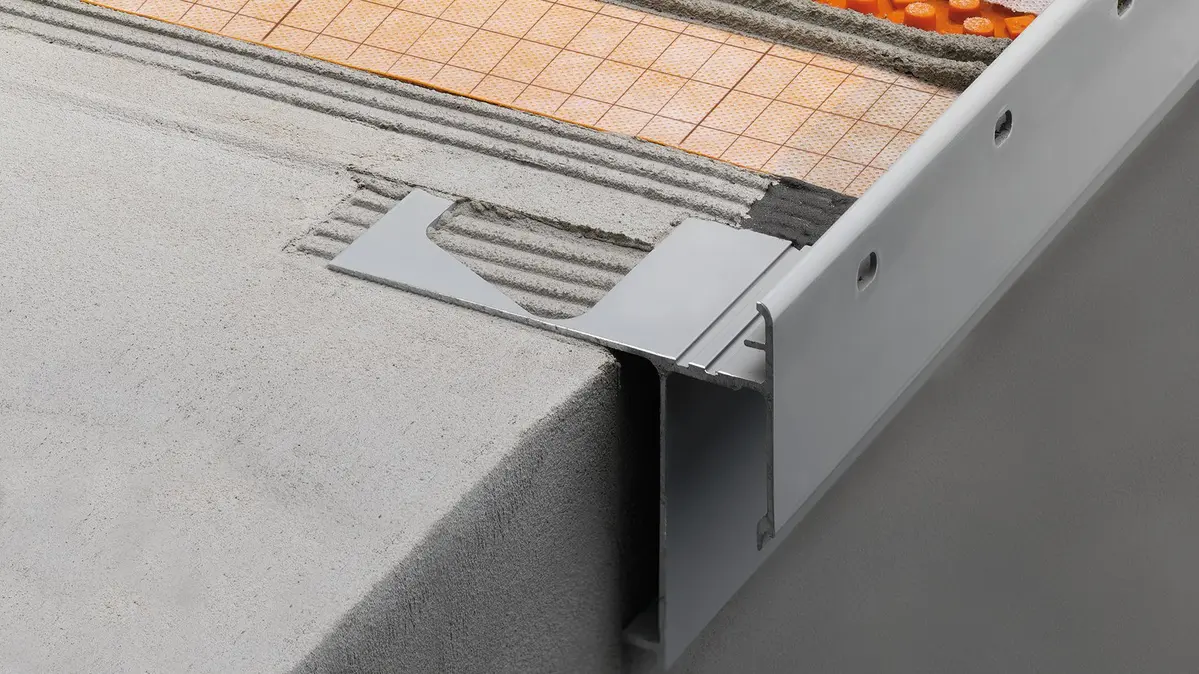

- Schlüter-BARA-RT
Dbejte na možnost odvodu vody! - Schlüter-BARA-RTK
- Schlüter-BARIN

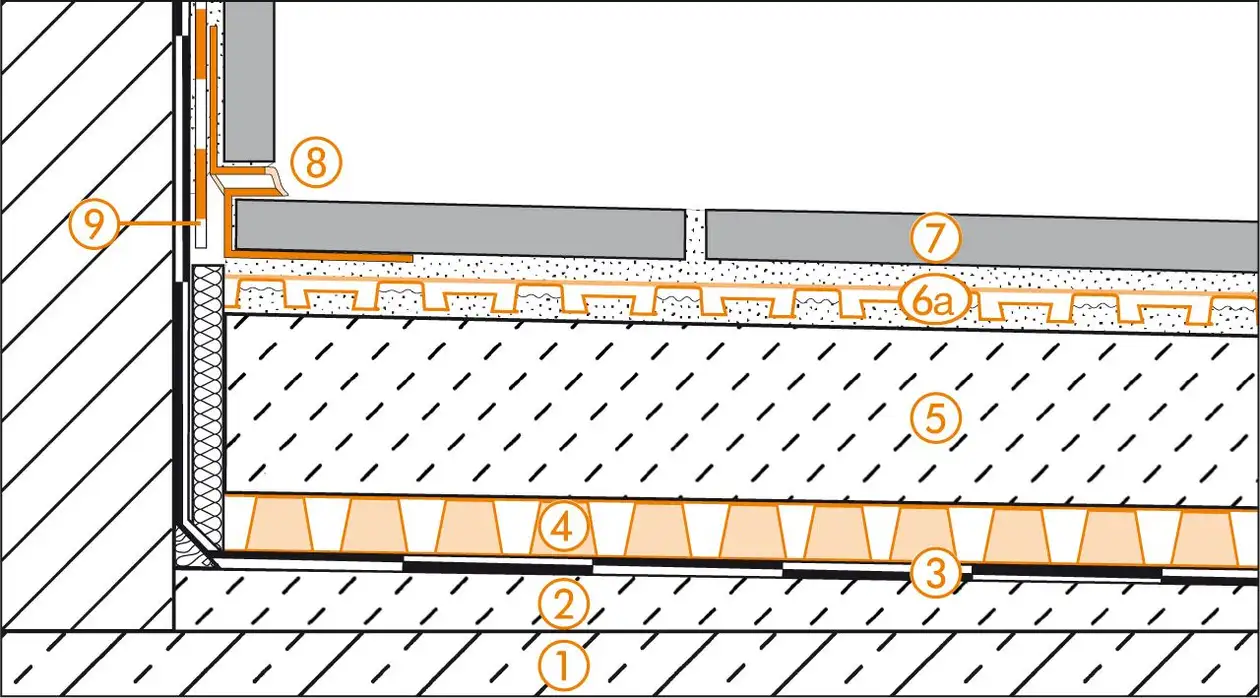

Napojení na stěnu
- Betonová konzolová deska
- Spádový potěr (1,5–2 %)
- Izolace stavební konstrukce podle normy DIN 18531
- Schlüter-TROBA-PLUS
- Roznášecí vrstva
- a) Schlüter-DITRA-DRAIN 4
b) Schlüter-DITRA-DRAIN 8 - Keramická dlažba nebo desky z přírodního kamene
- Schlüter-DILEX-EKE
- Schlüter-KERDI-KEBA
Napojení dveří
- Betonová konzolová deska
- Spádový potěr (1,5–2 %)
- Izolace stavební konstrukce podle normy DIN 18531
- Schlüter-TROBA-PLUS
- Roznášecí vrstva
- a) Schlüter-DITRA-DRAIN 4
b) Schlüter-DITRA-DRAIN 8 - Keramická dlažba nebo desky z přírodního kamene

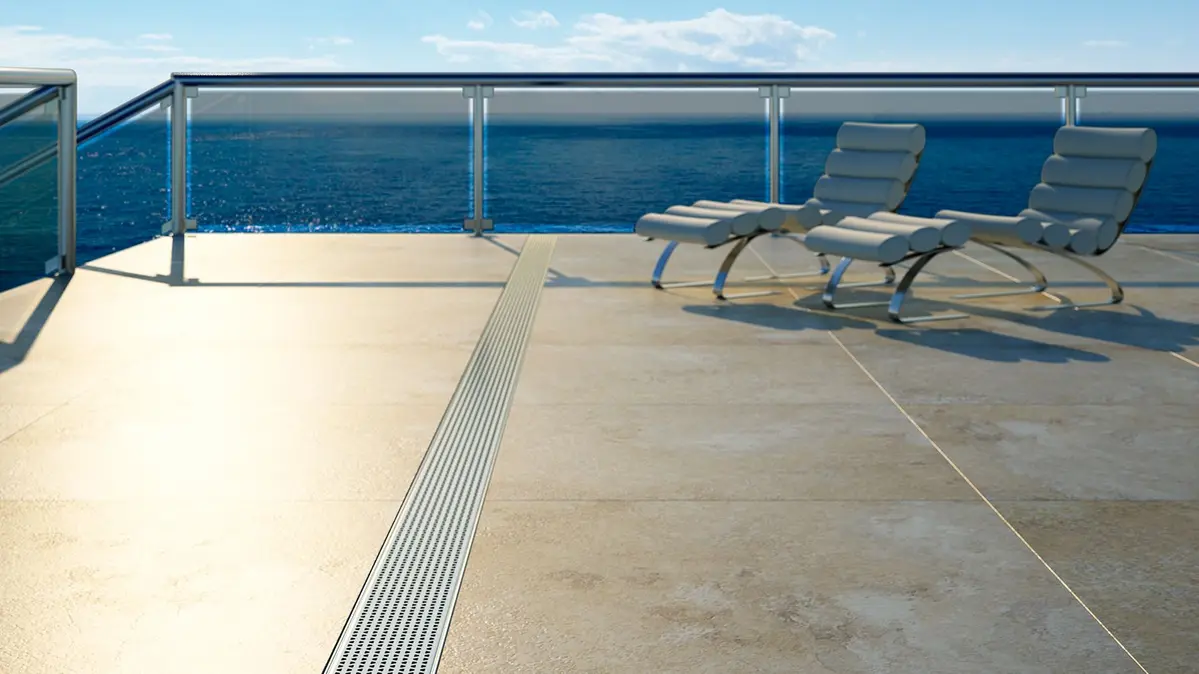

- Schlüter-TROBA-LINE-TL
(udržujte drenážní otvory volné) - Maltové terče

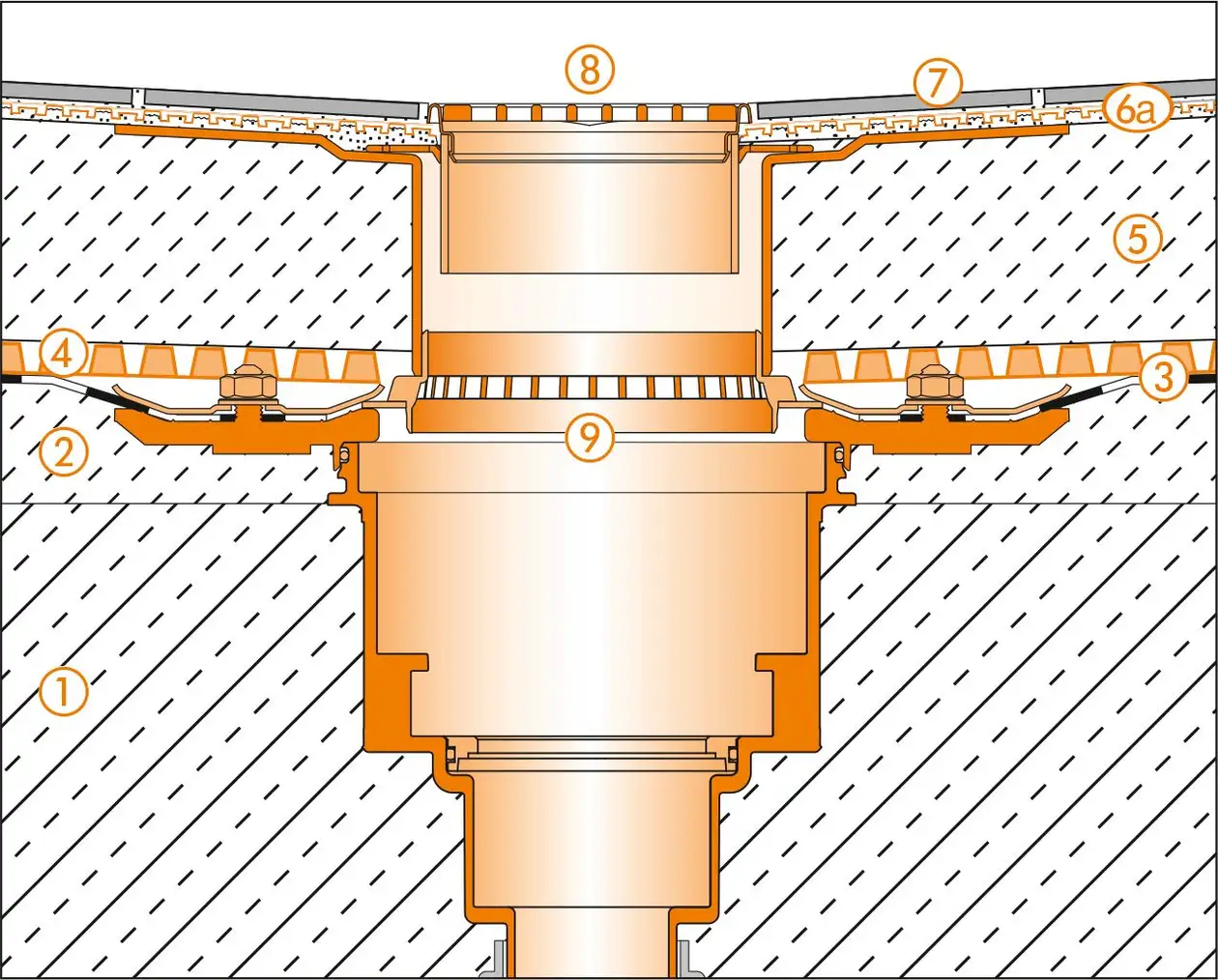

Podlahová vpusť
- Betonová konzolová deska
- Spádový potěr (1,5–2 %)
- Izolace stavební konstrukce podle normy DIN 18531
- Schlüter-TROBA-PLUS
- Roznášecí vrstva
- a) Schlüter-DITRA-DRAIN 4
b) Schlüter-DITRA-DRAIN 8 - Keramická dlažba nebo desky z přírodního kamene
- Schlüter-KERDI-DRAIN-RRE
Sada mřížka/rám KD R10
Udržujte drenážní otvory volné! - Schlüter-KERDI-DRAIN-KDBV
Sada podlahové vpusti KD BV 50 MSBB
