Konstrukce balkonu A.3: tenkovrstvá podlahová konstrukce v maltovém loži nad izolací
Nástavby stavebních konstrukcí A: volně vyložené balkonyDITRA-DRAIN jako kontaktní drenáž a kontaktní separace nad potěrem BEKOTEC-DRAIN na drenážní rohoži TROBA-PLUS
Nosná konstrukce s povrchovým spádem je chráněna před pronikáním vody izolací podle normy DIN 18531.
Mezi izolaci a roznášecí vrstvu (potěr) se pokládá Schlüter-TROBA-PLUS jako drenáž pro odvod prosakující vody.
Roznášecí vrstva se bez trhlin a vyboulení realizuje v tenké vrstvě systémem Schlüter-BEKOTEC-DRAIN.
Mezi potěr a dlažbu se pokládá kapilárně pasivní kontaktní drenáž a kontaktní separace Schlüter-DITRA-DRAIN do tenkovrstvého maltového lože. Tím se dosahuje celoplošného odvětrání dlažby a tím i rychlého a rovnoměrného vyschnutí/vytvrdnutí tenkovrstvé malty.

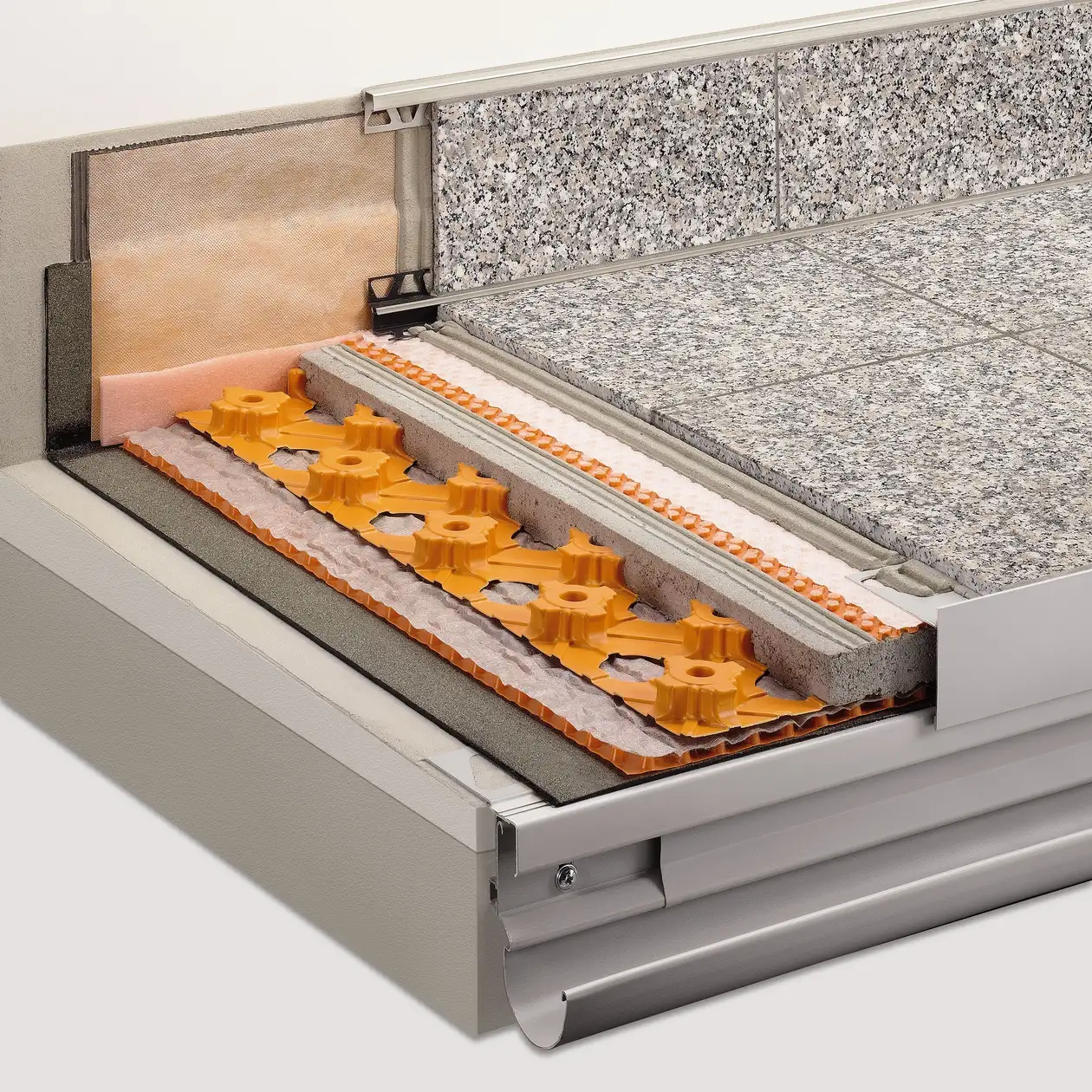

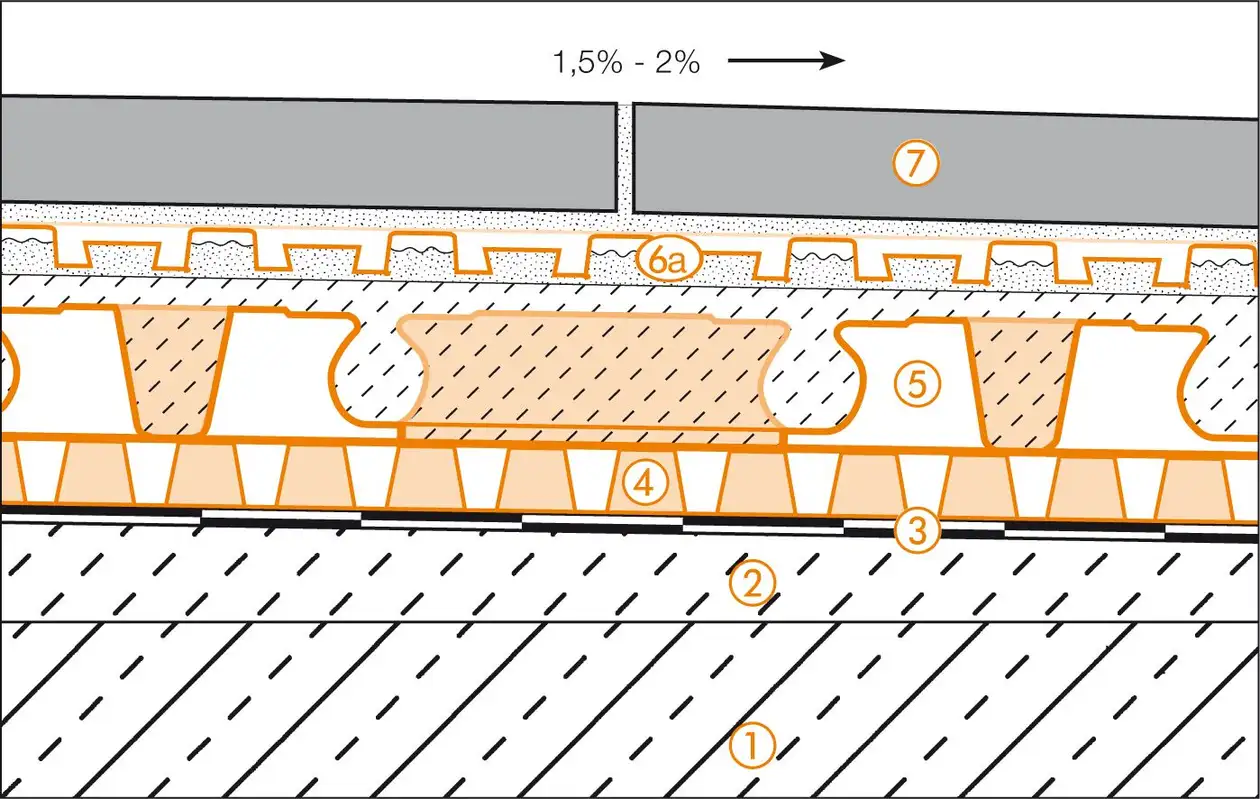

A.3: Tenkovrstvá podlahová konstrukce nad izolací
- Betonová konzolová deska
- Spádový potěr – podmínkou pro správné fungování konstrukce je dostatečný spád (1,5–2 %) pro odvod vody
- Izolace staveb podle normy DIN 18531 – Kontaktní izolace z polyethylenu pokládaná do lože z tenkovrstvé malty. Lepený spoj na sraz pomocí těsnicího lepidla Schlüter-KERDI-COLL-L
- Schlüter-TROBA-PLUS Kapilárně pasivní plošná drenáž pro účinný odvod prosakující vody a celoplošné odvětrání
- Schlüter-BEKOTEC-DRAIN Tenká roznášecí vrstva jako funkčně spolehlivý systém pro plovoucí potěry bez trhlin (cementový potěr CT-C25-F4 nebo drenážní malta).
- a) Kontaktní drenážní rohož Schlüter-DITRA-DRAIN 4 z polyethylenu pokládaná do lože z tenkovrstvé malty s funkcemi kontaktní drenáže, odvětrání a kontaktní separace
b) Kontaktní drenážní rohož Schlüter-DITRA-DRAIN 8 určená speciálně pro velké plochy a schodišťové konstrukce - Keramická dlažba nebo desky z přírodního kamene Pokládka, a to i velkých formátů, s použitím hydraulicky tuhnoucí tenkovrstvé malty odolné proti vodě a povětrnostním vlivům

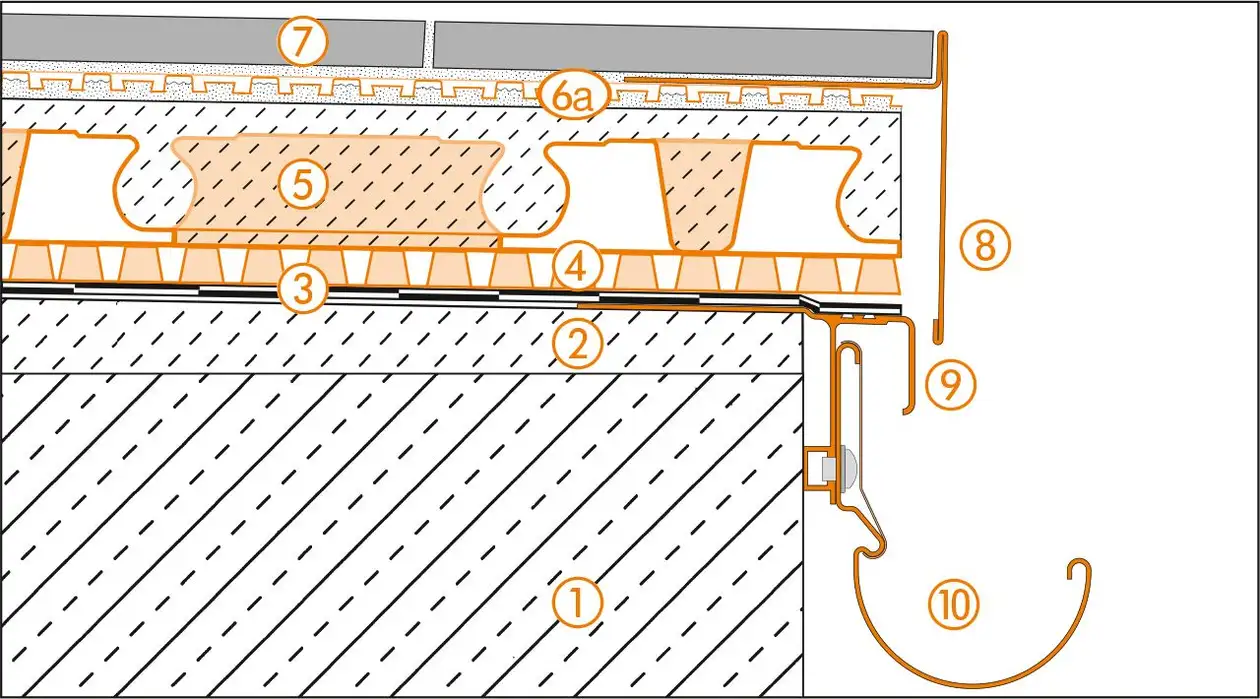

Detail okraje 1
- Betonová konzolová deska
- Spádový potěr (1,5–2 %)
- Izolace stavební konstrukce podle normy DIN 18531
- Schlüter-TROBA-PLUS
- Schlüter-BEKOTEC-DRAIN
- a) Schlüter-DITRA-DRAIN 4
b) Schlüter-DITRA-DRAIN 8 - Keramická dlažba nebo desky z přírodního kamene
- Schlüter-BARA-RT
Dbejte na možnost odvodu vody! - Schlüter-BARA-RTK
- Schlüter-BARIN

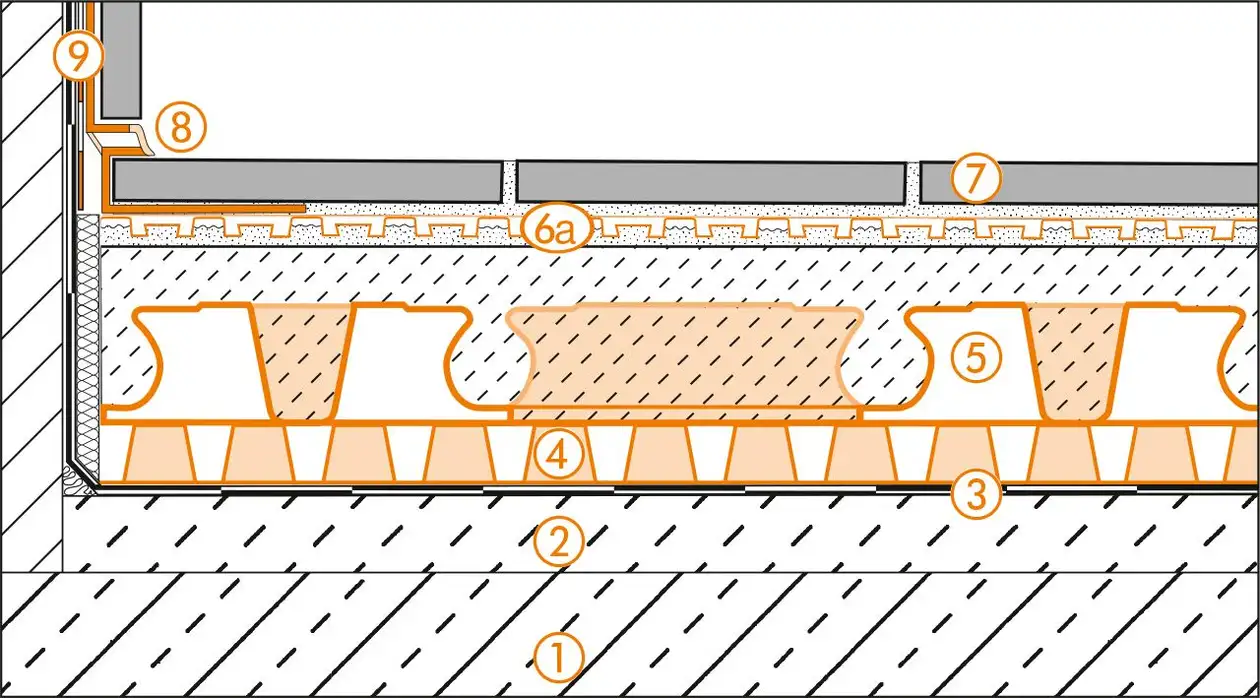

Napojení na stěnu
- Betonová konzolová deska
- Spádový potěr (1,5–2 %)
- Izolace stavební konstrukce podle normy DIN 18531
- Schlüter-TROBA-PLUS
- Schlüter-BEKOTEC-DRAIN
- a) Schlüter-DITRA-DRAIN 4
b) Schlüter-DITRA-DRAIN 8 - Keramická dlažba nebo desky z přírodního kamene
- Schlüter-DILEX-EKE nebo DILEX-EF
- Schlüter-KERDI

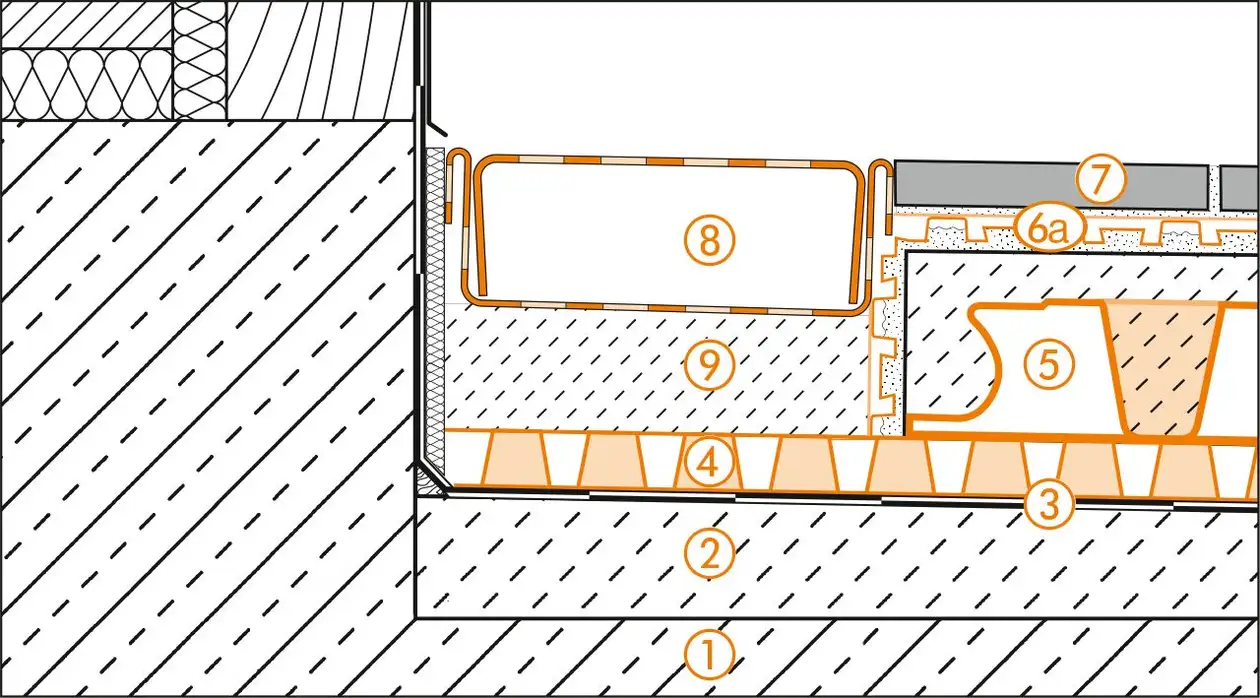

Napojení dveří
- Betonová konzolová deska
- Spádový potěr (1,5–2 %)
- Izolace stavební konstrukce podle normy DIN 18531
- Schlüter-TROBA-PLUS
- Schlüter-BEKOTEC-DRAIN
- a) Schlüter-DITRA-DRAIN 4
b) Schlüter-DITRA-DRAIN 8 - Keramická dlažba nebo desky z přírodního kamene
- Schlüter-TROBA-LINE-TL
(udržujte drenážní otvory volné) - Maltové terče

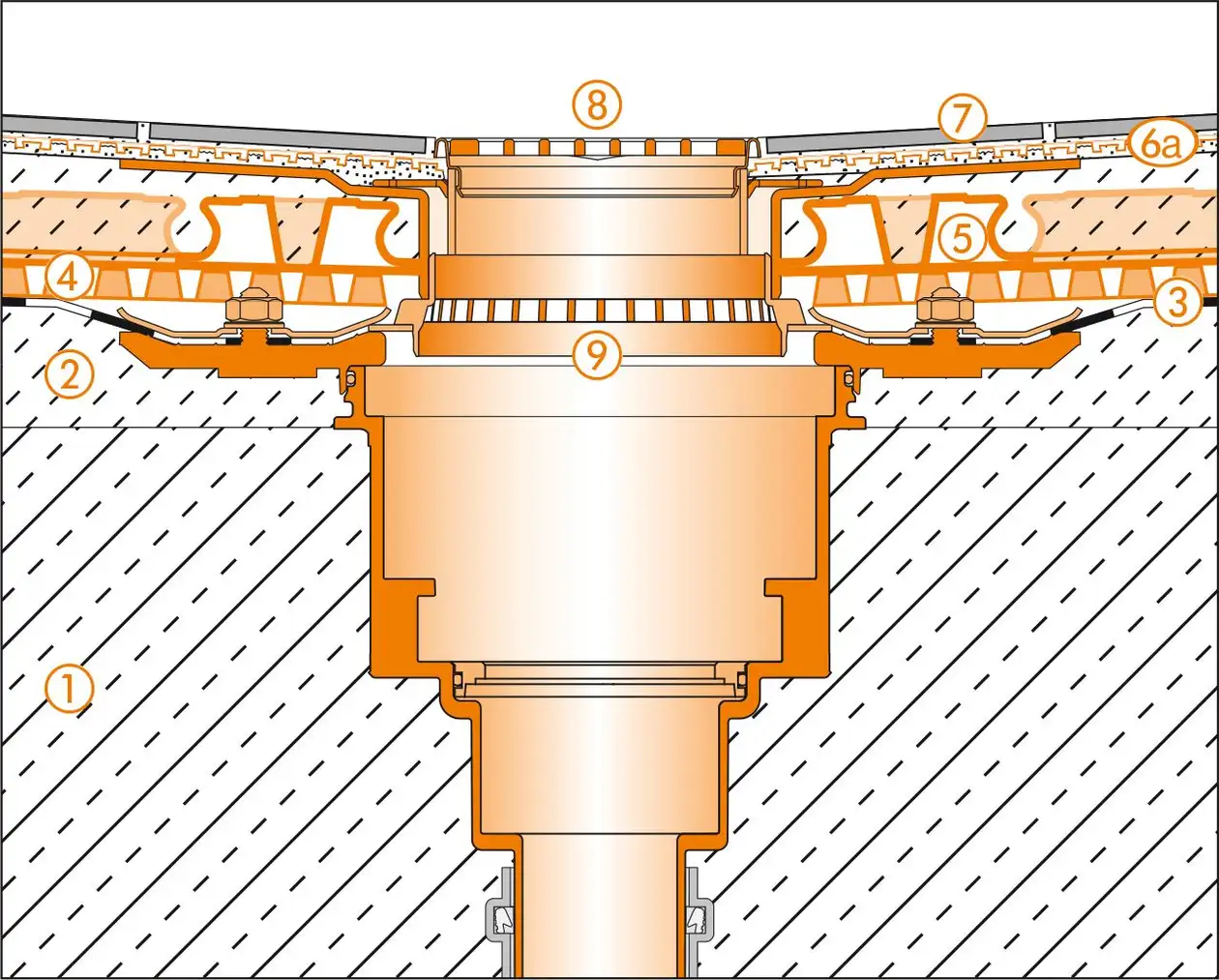

Podlahová vpusť
- Betonová konzolová deska
- Spádový potěr (1,5–2 %)
- Izolace stavební konstrukce podle normy DIN 18531
- Schlüter-TROBA-PLUS
- Schlüter-BEKOTEC-DRAIN
- a) Schlüter-DITRA-DRAIN 4
b) Schlüter-DITRA-DRAIN 8 - Keramická dlažba nebo desky z přírodního kamene
- Schlüter-KERDI-DRAIN-RRE
Sada mřížka/rám KD R10
Udržujte drenážní otvory volné! - Schlüter-KERDI-DRAIN-KDBV
Sada podlahové vpusti KD BV 50 MSBB
