Konstrukce balkonu A.2: podlahová konstrukce s kontaktní drenáží nad kontaktní izolací

Nástavby stavebních konstrukcí A – volně vyložené balkony

DITRA-DRAIN jako kontaktní drenáž a kontaktní separace nad kontaktní izolací KERDI

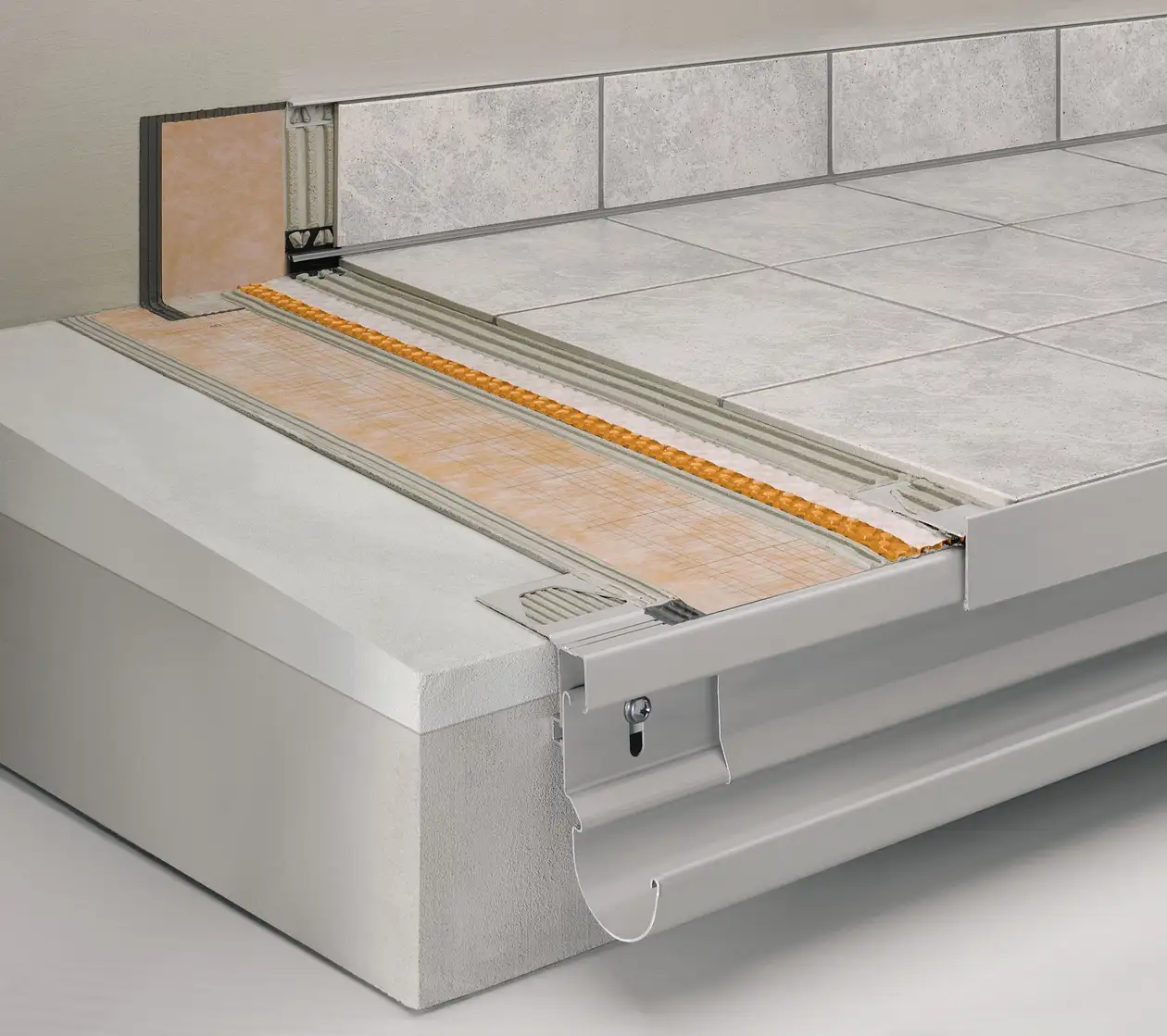

Balkonová konstrukce Schlüter-Systems A.2 s kontaktní drenáží a kontaktní separací Schlüter-DITRA-DRAIN nad kontaktní izolací KERDI © Schlueter-Systems

Nosná konstrukce s povrchovým spádem je chráněna před pronikáním vody kontaktní izolací Schlüter-KERDI, která je přilepena hydraulicky tuhnoucí tenkovrstvou maltou.

Mezi izolaci a dlažbu se do tenkovrstvé malty pokládá kapilárně pasivní kontaktní drenáž Schlüter-DITRA-DRAIN. Tím se dosahuje celoplošného odvětrání dlažby a tím i rychlého a rovnoměrného vyschnutí/vytvrdnutí tenkovrstvé malty.

Vznikající pnutí je neutralizováno separační funkcí Schlüter-DITRA-DRAIN.

Konstrukce balkonu A.2: podlahová konstrukce s kontaktní drenáží nad kontaktní izolací

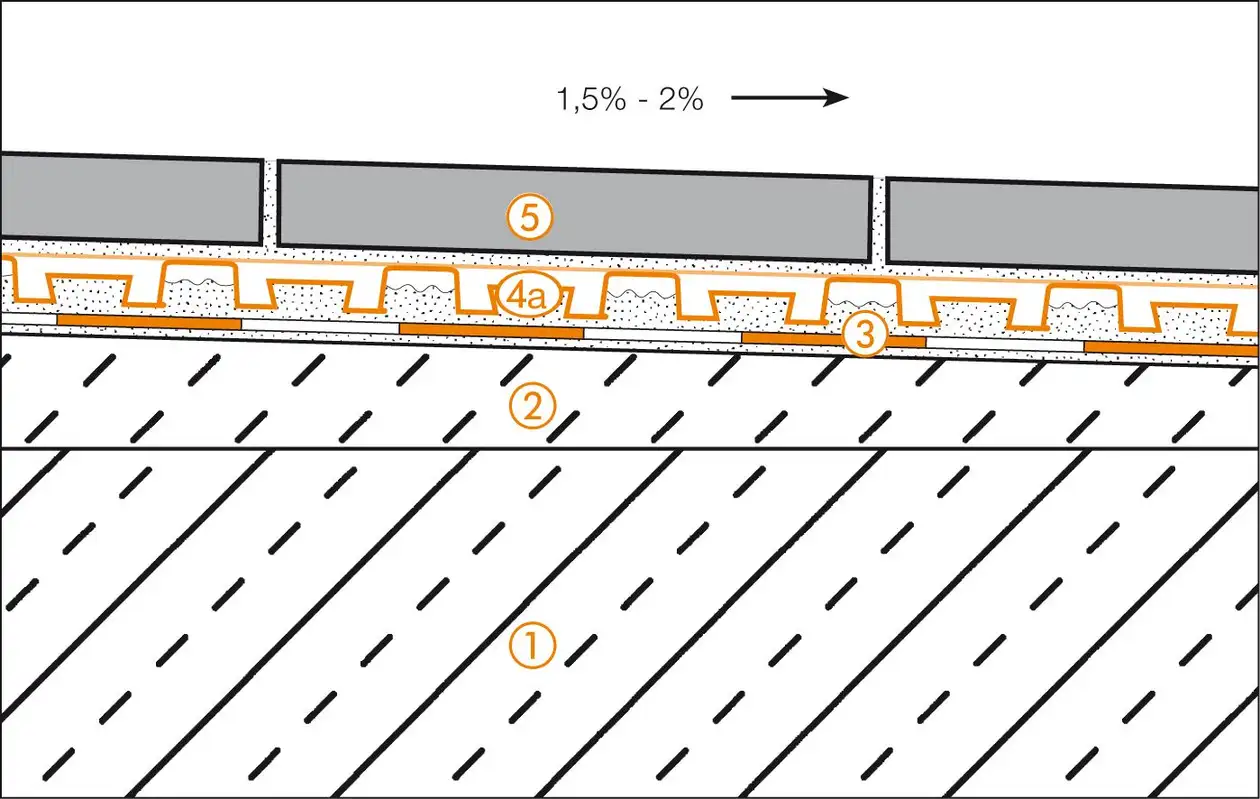

Schlüter-Systems – Řez balkonovou konstrukcí A.2, podlahová konstrukce s kontaktní drenáží nad kontaktní izolací © Schlueter-Systems
Řez konstrukcí balkonu A.2, podlahová konstrukce s kontaktní drenáží nad kontaktní izolací, řez
  1. Betonová konzolová deska
  2. Spádový potěr – podmínkou pro správné fungování konstrukce je dostatečný spád (1,5–2 %) pro odvod vody
  3. Kontaktní izolace Schlüter-KERDI z polyethylenu, pokládaná do lože z tenkovrstvé malty. Lepený spoj na sraz pomocí těsnicího lepidla Schlüter-KERDI-COLL-L
  4. a) Kontaktní drenážní rohož Schlüter-DITRA-DRAIN 4 z polyethylenu, pokládaná do lože z tenkovrstvé malty, s funkcemi kontaktní drenáže, odvětrání a kontaktní separace
    nebo
    b) Kontaktní drenážní rohož Schlüter-DITRA-DRAIN 8 speciálně pro velké plochy a schodišťové konstrukce
  5. Pokládka keramických dlaždic, dlaždic z jemné kameniny nebo desek z přírodního kamene, a to i velkoformátových, pomocí hydraulicky tuhnoucí tenkovrstvé malty odolné proti vodě a povětrnostním vlivům

Detail kraje 1

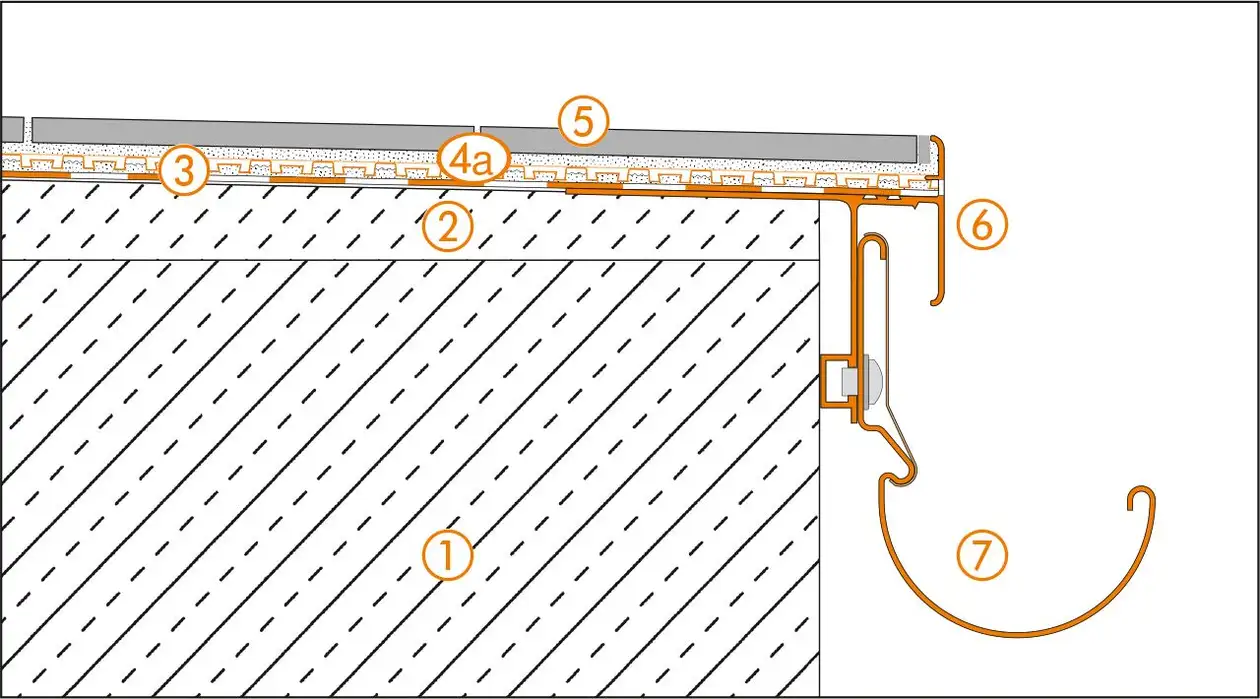

Schlüter-Systems – detailní řez okrajem 1 balkonové konstrukce A.2, podlahová konstrukce s kontaktní drenáží nad kontaktní izolací © Schlueter-Systems
Detailní řez okrajem 1 balkonové konstrukce A.2, podlahová konstrukce s kontaktní drenáží nad kontaktní izolací
  1. Betonová konzolová deska
  2. Spádový potěr (1,5–2 %)
  3. Schlüter-KERDI
  4. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  5. Keramická dlažba nebo desky z přírodního kamene
  6. Schlüter-BARA-RTKE
    Udržujte drenážní otvory volné
  7. Schlüter-BARIN

Detail kraje 2

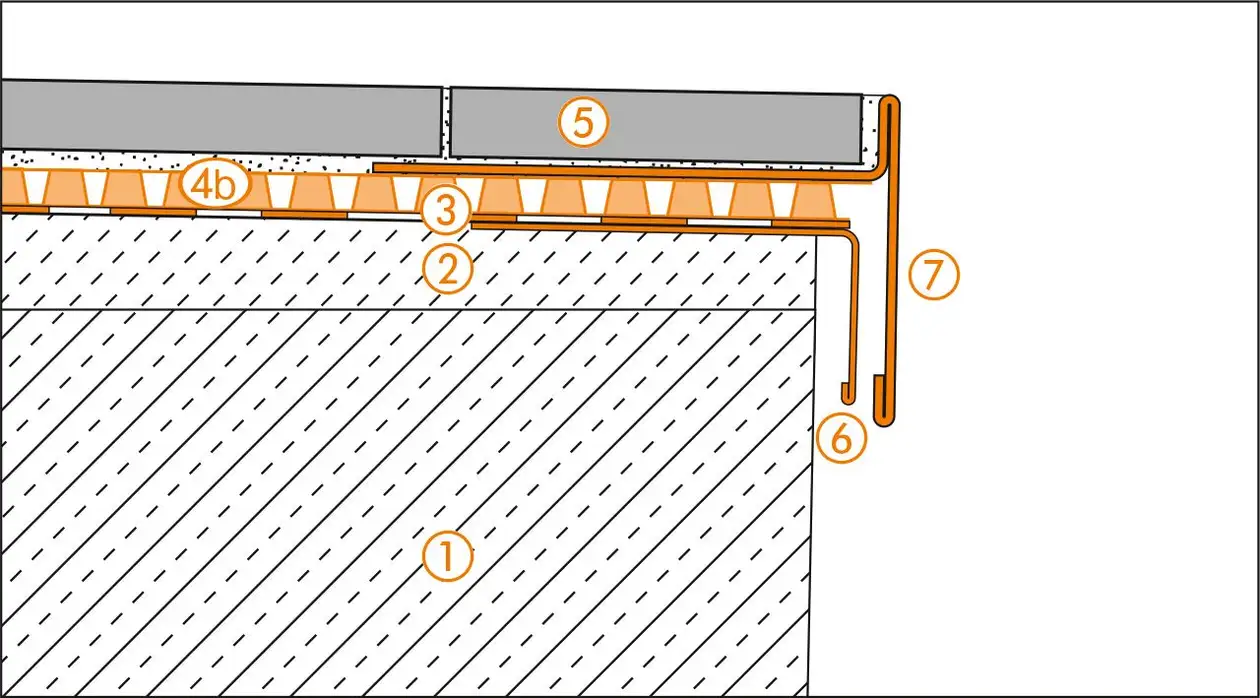

Schlüter-Systems – detailní řez okrajem 2 balkonové konstrukce A.2, podlahová konstrukce s kontaktní drenáží nad kontaktní izolací © Schlueter-Systems
Detailní řez okrajem 2 balkonové konstrukce A.2, podlahová konstrukce s kontaktní drenáží nad kontaktní izolací
  1. Betonová konzolová deska
  2. Spádový potěr (1,5–2 %)
  3. Schlüter-KERDI
  4. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  5. Keramická dlažba nebo desky z přírodního kamene
  6. Schlüter-BARA-RW
  7. Schlüter-BARA-RT
    Dbejte na možnost odvodu vody!

Napojení na stěnu

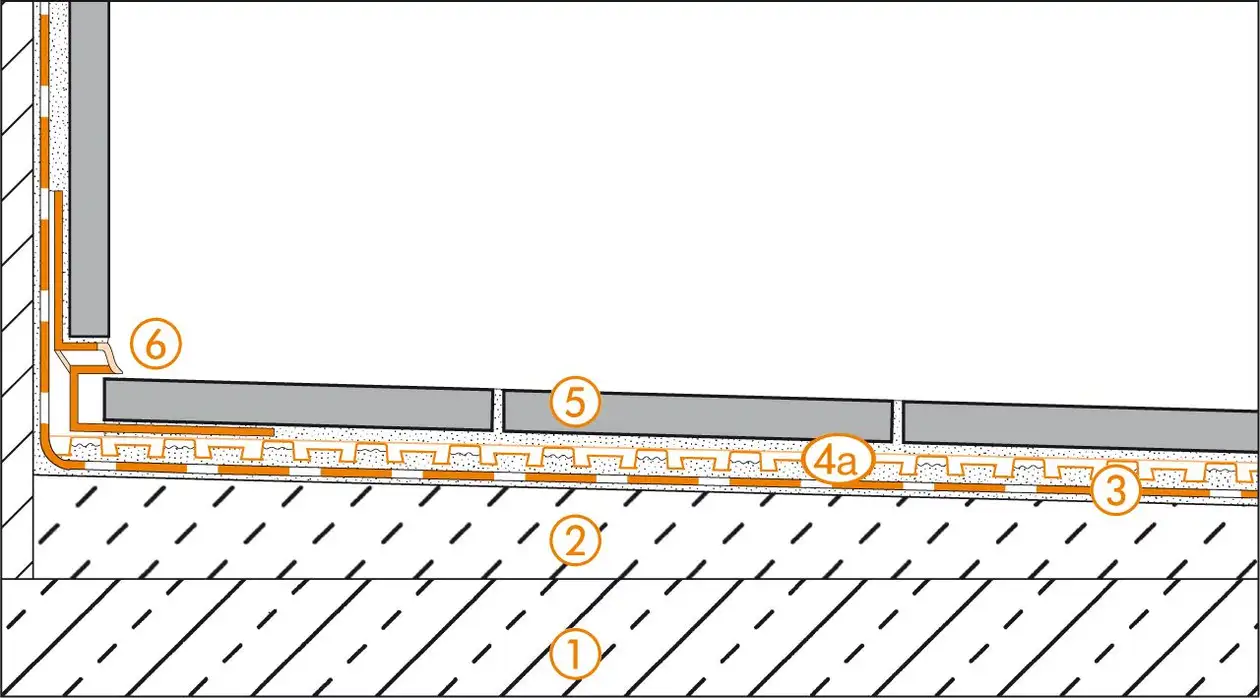

Schlüter-Systems – řez napojením na stěnu pro balkonovou konstrukci A.2, podlahová konstrukce s kontaktní drenáží nad kontaktní izolací © Schlueter-Systems
Řez napojením na stěnu pro balkonovou konstrukci A.2, podlahová konstrukce s kontaktní drenáží nad kontaktní izolací
  1. Betonová konzolová deska
  2. Spádový potěr (1,5–2 %)
  3. Schlüter-KERDI
  4. a) Schlüter-DITRA-DRAIN 4
    b) Schlüter-DITRA-DRAIN 8
  5. Keramická dlažba nebo desky z přírodního kamene
  6. Schlüter-DILEX-EKE

Podlahová vpusť

Schlüter-Systems – řez podlahovou vpustí pro balkonovou konstrukci A.2, podlahová konstrukce s kontaktní drenáží nad kontaktní izolací © Schlueter-Systems
Řez podlahovou vpustí pro balkonovou konstrukci A.2, podlahová konstrukce s kontaktní drenáží nad kontaktní izolací
  1. Betonová konzolová deska
  2. Spádový potěr (1,5–2 %)
  3. Schlüter-KERDI
  4. a) Schlüter-DITRA-DRAIN 4
  5. b) Schlüter-DITRA-DRAIN 8
  6. Keramická dlažba nebo desky z přírodního kamene
  7. Schlüter-KERDI-DRAIN
    Podlahová vpusť pro tenkovrstvé lepení
