Konstrukce balkonu A.1: podlahová konstrukce s kontaktní izolací

Nástavby stavebních konstrukcí A: volně vyložené balkony

Rohož DITRA jako kontaktní izolace, kontaktní separace a vyrovnání tlaku páry

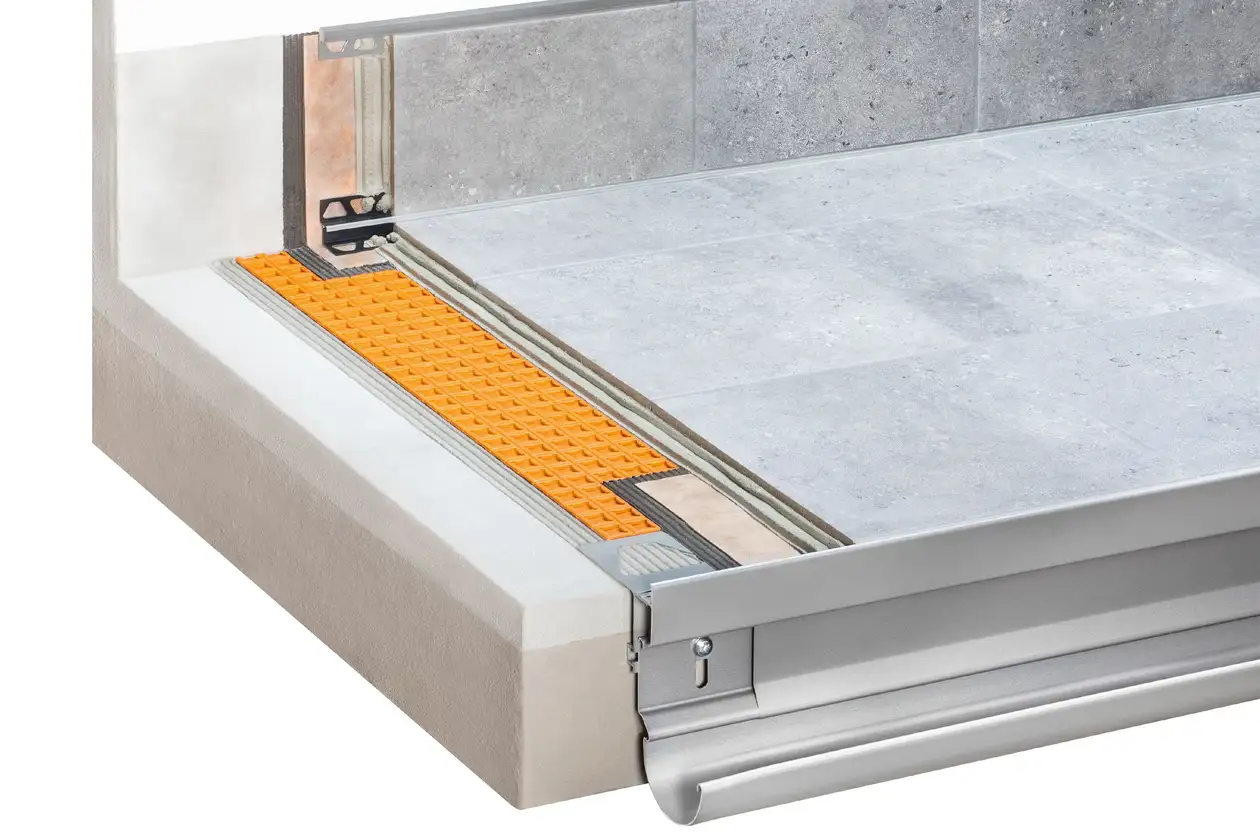

Balkonová konstrukce Schlüter-Systems A.1 s rohoží DITRA jako kontaktní izolací, kontaktní separací a vyrovnáním tlaku páry © MIRIAM KIRCHNERFOTOSTUDIO 4D

Schlüter-DITRA je izolace v těsném spojení s dlažbou a deskami jako podlahovou krytinou. Kromě izolační funkce má rohož DITRA také separační funkci, která neutralizuje pnutí mezi podkladem a dlažbou v důsledku teplotních změn. Zbytková vlhkost je z podkladu (např. čerstvý potěr) odváděna díky funkci vyrovnání tlaku páry, kterou rohož DITRA plní.

Poznámka: Spoje na sraz a napojení na stěny a vestavěné konstrukce se vytvoří pomocí izolačních pásek Schlüter-KERDI-KEBA. Pro pevné slepení je třeba použít lepidlo Schlüter-KERDI-COLL-L.

Balkonová konstrukce A.1: podlahová konstrukce s kontaktní izolací

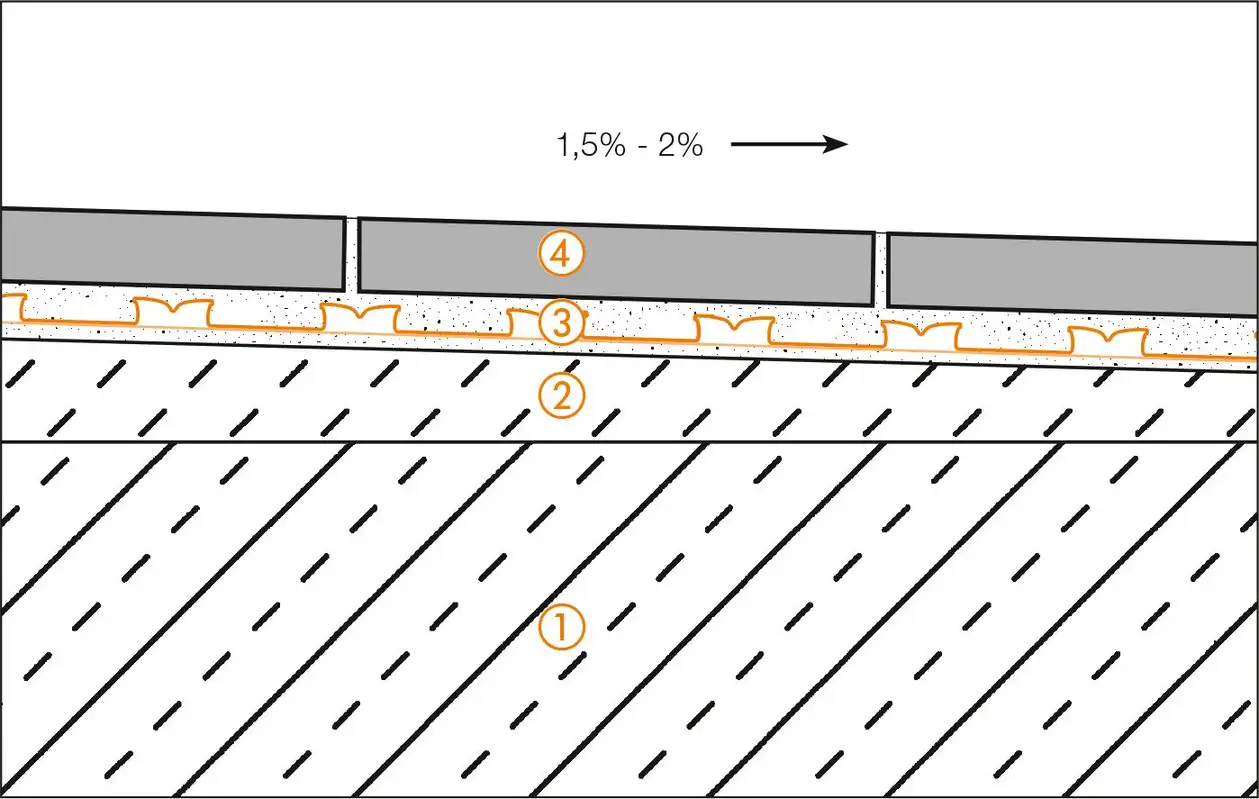

Schlüter-Systems – řez balkonovou konstrukcí A.1, podlahová konstrukce s kontaktní izolací © Schlueter-Systems
Řez balkonovou konstrukcí A.1, podlahová konstrukce s kontaktní izolací
  1. Betonová konzolová deska
  2. Spádový potěr
    Podmínkou pro správné fungování konstrukce je dostatečný spád (1,5–2 %) pro odvod vody
  3. Schlüter-DITRA
    Speciální polyetylenová rohož pokládaná do tenkovrstvé malty s funkcí kontaktní izolace, kontaktní separace a vyrovnání tlaku páry
    Spoj na sraz pomocí izolační pásky Schlüter-KERDI-KEBA, slepený těsnicím lepidlem Schlüter-KERDI-COLL-L
  4. Keramická dlažba nebo desky z přírodního kamene
    Pokládka s použitím hydraulicky tuhnoucí tenkovrstvé malty odolné proti vodě a povětrnostním vlivům
    U krytin o rozměrech ≥ 30 × 30 cm doporučujeme rohož Schlüter-DITRA-DRAIN.

Detail okraje 1

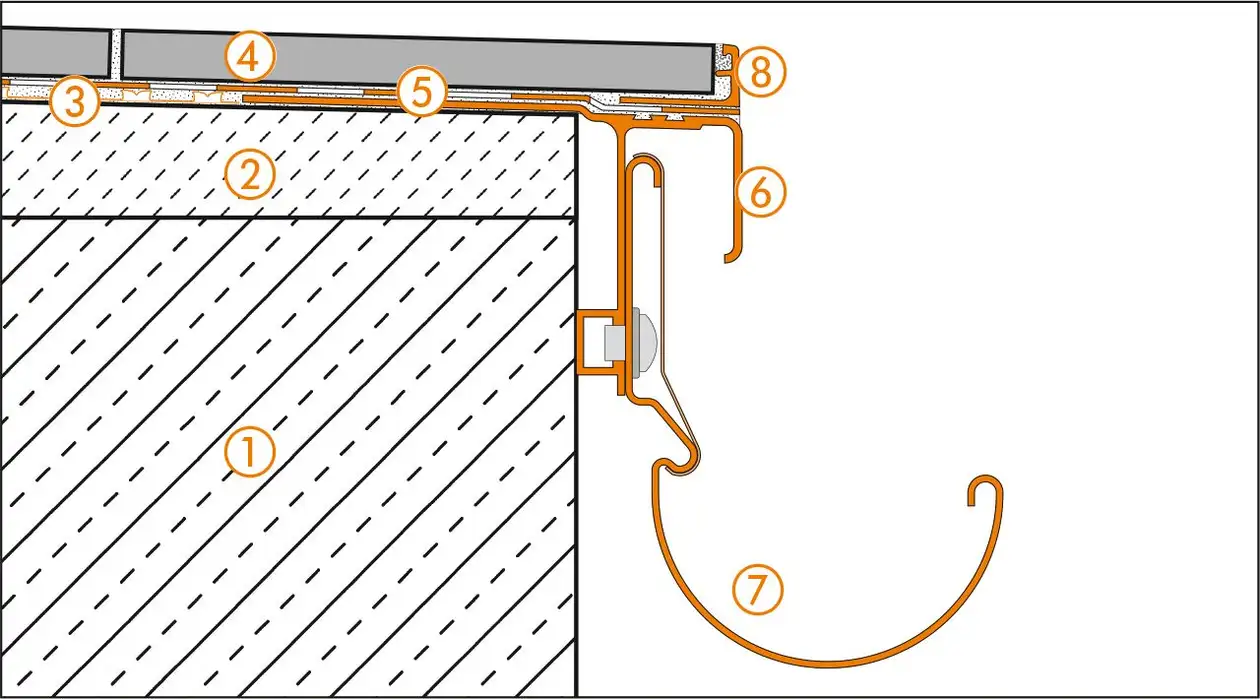

Schlüter-Systems – detailní řez okrajem 1 balkonové konstrukce A.1, podlahová konstrukce s kontaktní izolací © Schlueter-Systems
Detailní řez okrajem 1 balkonové konstrukce A.1, podlahová konstrukce s kontaktní izolací
  1. Betonová konzolová deska
  2. Spádový potěr (1,5–2 %)
  3. Schlüter-DITRA
  4. Keramická dlažba nebo desky z přírodního kamene
  5. Schlüter-KERDI-KEBA
  6. Schlüter-BARA-RTK
  7. Schlüter-BARIN
  8. Schlüter-JOLLY / Schlüter-RONDEC

Detail okraje 2

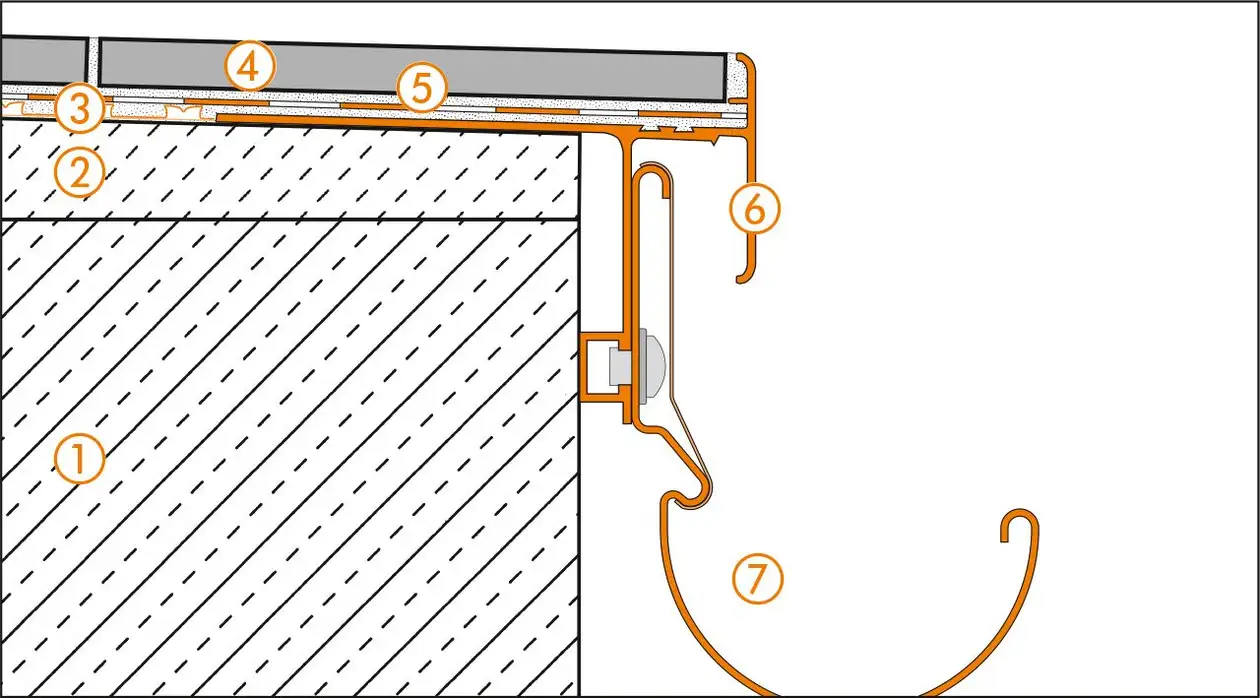

Schlüter-Systems – detailní řez okrajem 2 balkonové konstrukce A.1, podlahová konstrukce s kontaktní izolací © Schlueter-Systems
Detailní řez okrajem 2 balkonové konstrukce A.1, podlahová konstrukce s kontaktní izolací
  1. Betonová konzolová deska
  2. Spádový potěr (1,5–2 %)
  3. Schlüter-DITRA
  4. Keramická dlažba nebo desky z přírodního kamene
  5. Schlüter-KERDI-KEBA
  6. Schlüter-BARA-RTKEG
  7. Schlüter-BARIN

Detail okraje 3

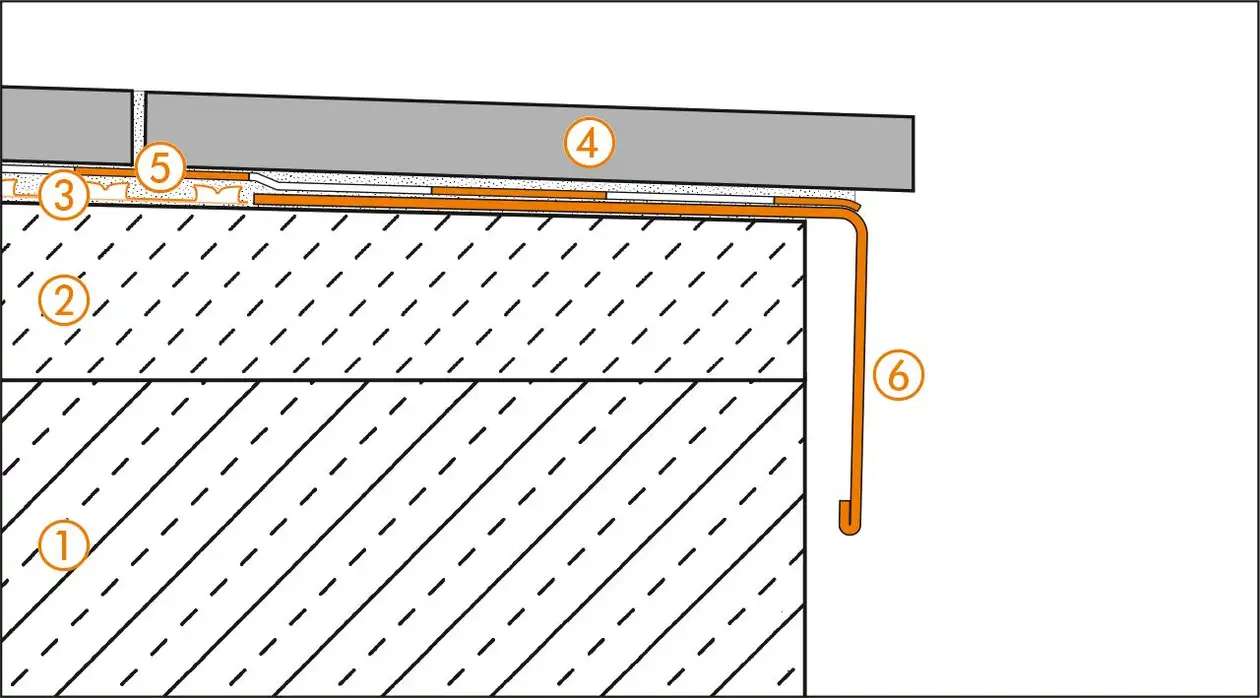

Schlüter-Systems – detailní řez okrajem 3 balkonové konstrukce A.1, podlahová konstrukce s kontaktní izolací © Schlueter-Systems
Detailní řez okrajem 3 balkonové konstrukce A.1, podlahová konstrukce s kontaktní izolací
  1. Betonová konzolová deska
  2. Spádový potěr (1,5–2 %)
  3. Schlüter-DITRA
  4. Keramická dlažba nebo desky z přírodního kamene
  5. Schlüter-KERDI-KEBA
  6. Schlüter-BARA-RW

Detail okraje 4

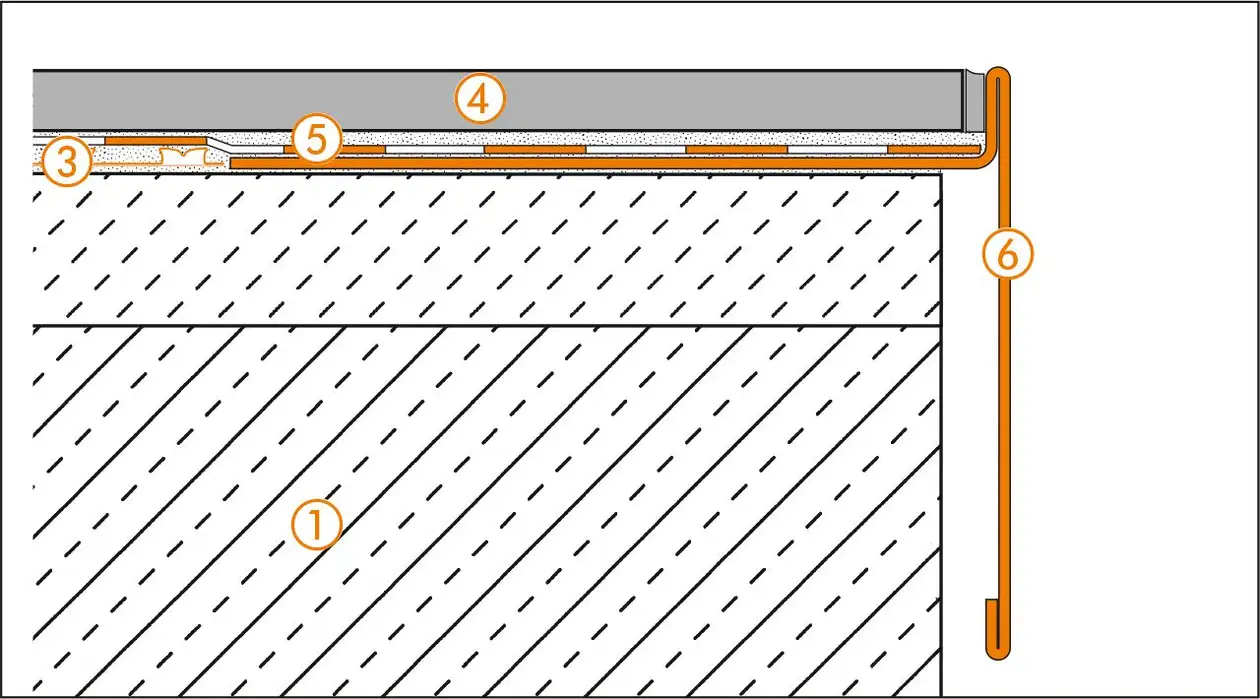

Schlüter-Systems – detailní řez okrajem 4 balkonové konstrukce A.1, podlahová konstrukce s kontaktní izolací © Schlueter-Systems
Detailní řez okrajem 4 balkonové konstrukce A.1, podlahová konstrukce s kontaktní izolací
  1. Betonová konzolová deska
  2. Spádový potěr (1,5–2 %)
  3. Schlüter-DITRA
  4. Keramická dlažba nebo desky z přírodního kamene
  5. Schlüter-KERDI-KEBA
  6. Schlüter-BARA-RT

Napojení na stěnu

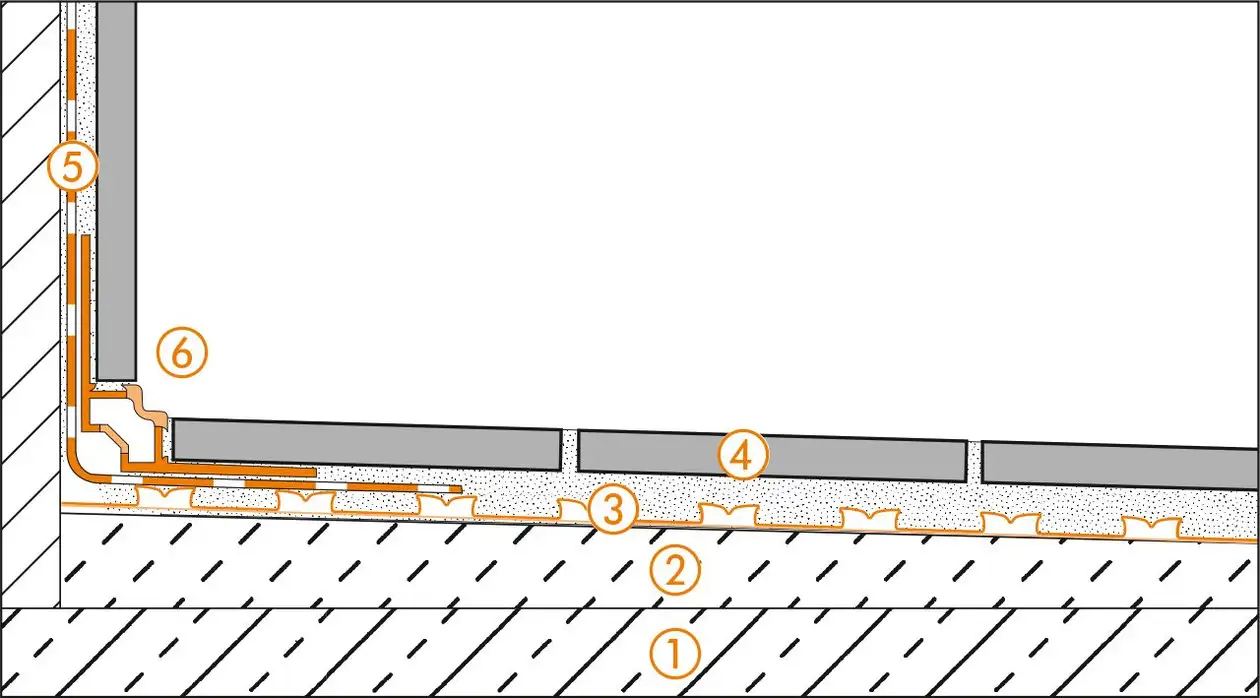

Schlüter-Systems – řez napojením na stěnu pro balkonovou konstrukci A.1, podlahová konstrukce s kontaktní izolací © Schlueter-Systems
Řez napojením na stěnu pro balkonovou konstrukci A.1, podlahová konstrukce s kontaktní izolací
  1. Betonová konzolová deska
  2. Spádový potěr (1,5–2 %)
  3. Schlüter-DITRA
  4. Keramická dlažba nebo desky z přírodního kamene
  5. Schlüter-KERDI-KEBA
  6. Schlüter-DILEX-EF nebo Schlüter-DILEX-EKE

Podlahová vpusť

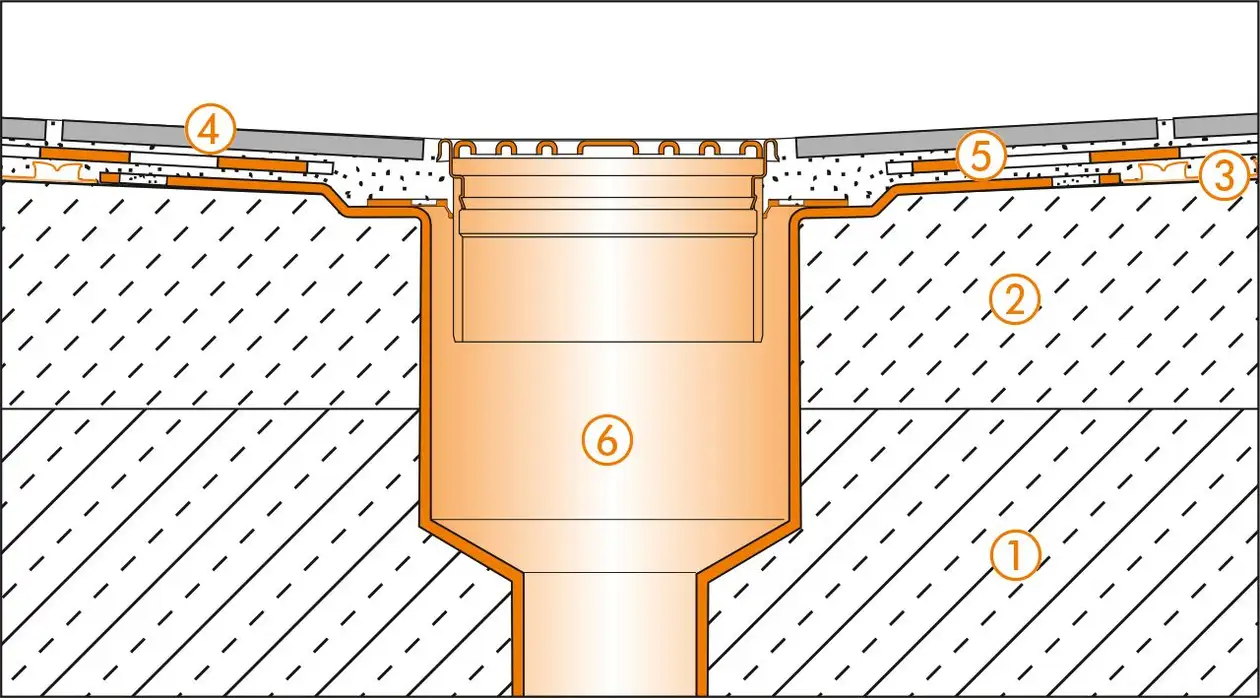

Schlüter-Systems – řez podlahovou vpustí pro balkonovou konstrukci A.1, podlahová konstrukce s kontaktní izolací © Schlueter-Systems
Řez podlahovou vpustí pro balkonovou konstrukci A.1, podlahová konstrukce s kontaktní izolací
  1. Betonová konzolová deska
  2. Spádový potěr (1,5–2 %)
  3. Schlüter-DITRA
  4. Keramická dlažba nebo desky z přírodního kamene
  5. Schlüter-KERDI
  6. Schlüter-KERDI-DRAIN-KDBV
    Podlahová vpusť pro tenkovrstvé lepení
