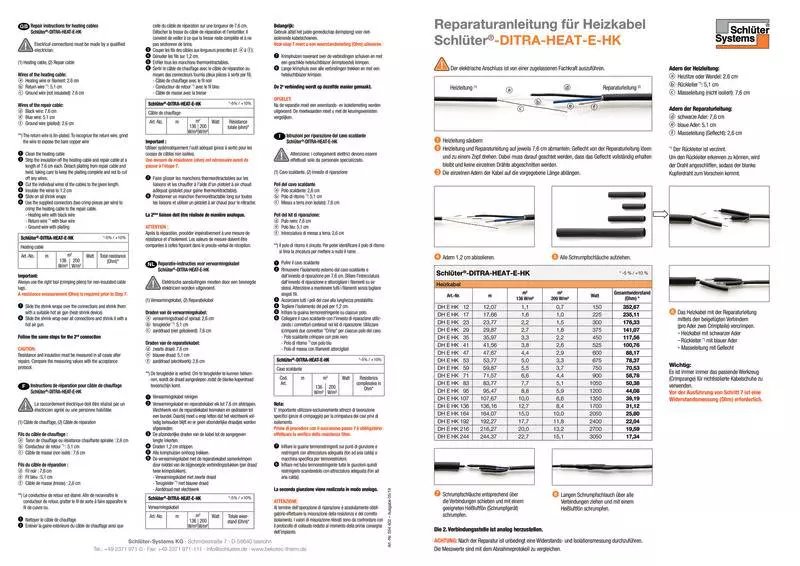

Schlüter-DITRA-HEAT-E-HK  Elektrický topný kabel pro systém DITRA-HEAT-E

Elektrickou instalaci smí provádět pouze autorizovaný elektrikář (EN 60335-1). Tento topný kabel je nutné vybavit všepólovým odpojovacím zařízením pro odpojení od sítě s rozevřením kontaktů nejméně 3 mm u každého pólu. Jako ochrana proti nepřímému dotyku musí být instalován proudový chránič (RCD) s vypínacím proudem IΔN ≤ 30 mA.

Další informace k instalaci topných kabelů a k instalaci a nastavení regulátoru naleznete v návodu přiloženém k topnému kabelu nebo regulátoru.

Umístění podlahového čidla

Varianta A: Umístění podlahového čidla se provádí přímo do čerstvě položené separační rohože DITRA-HEAT. Jelikož se dálkové čidlo ukládá přímo do tenkovrstvého lepidla a již jej nelze vyměnit, je nutno provést instalaci rezervního čidla (2. čidlo jako rezervní čidlo je součástí dodávky regulátoru). Čidla se instalují doprostřed mezi dvě smyčky topných kabelů.

Varianta B: Podlahové čidlo regulátoru teploty je umístěno v chráničce s pouzdrem čidla přímo v podlaze pod separační rohoží DITRA-HEAT. V prostoru pouzdra čidla se vynechá separační rohož DITRA-HEAT. Čidlo se provlékne chráničkou a poté se nasune pouzdro (chránička a pouzdro čidla jsou dodávány jako montážní sada s č. výr.: DH EZ S1).

Pro zajištění optimálního přenosu tepla z vytápěné plochy k čidlu nesmí být mezi pouzdrem čidla a vytápěnou plochou žádný izolační materiál (např. DITRA-HEAT-DUO). V tomto případě je nutné izolaci v oblasti pouzdra čidla vynechat.

Upozornění: Před uložením čidel do tenkovrstvého lepidla je nutné změřit např. pomocí kabelového testeru DITRA-HEAT-E-CT hodnoty odporu a porovnat je s hodnotami uvedenými v návodu k regulátoru.

1. Podklad musí být zbaven nepřilnavých částic, musí být nosný a rovný. Před pokládkou DITRA-HEAT se eventuálně provede vyrovnání podkladu.
2. Výběr lepidla pro práci s DITRA-HEAT se řídí druhem podkladu.

   Lepidlo musí přilnout k podkladu a mechanicky se spojit s nosnou tkaninou DITRA-HEAT. U většiny podkladů lze použít hydraulicky tuhnoucí tenkovrstvé lepidlo. Je výhodné připravit tenkovrstvé lepidlo v tekuté konzistenci. Je nutné případně prověřit vzájemnou snášenlivost materiálů. Při použití podlahových krytin s délkou strany ≥ 30 cm doporučujeme pro rychlejší získání pevnosti a schnutí malty lepidlo na dlaždice s krystalickou vazbou vody.

3. Vhodné tenkovrstvé lepidlo se na podklad nanáší ozubenou stěrkou (6 x 6 mm). Pro dosažení lepší počáteční přilnavosti při lepení v oblasti stěn doporučujeme nanést kontaktní vrstvu na zadní stranu DITRA-HEAT.
4. Předem na míru nařezaná DITRA-HEAT se položí celou plochou nosné tkaniny do předem naneseného lepidla a okamžitě se hladítkem nebo válečkem přitlačí jedním směrem do lepidla. Musí být dodržena otevřená doba lepidla. Při použití DITRA-HEAT v rolích je výhodné rohož již při pokládání přesně vyrovnat a lehkým tahem napínat.

   Rastr pro snadné řezání redukuje vratné síly na minimum. Kvůli lepší manipulaci doporučujeme používat při aplikaci na stěnách rohože. Rohože resp. pásy se položí k sobě na sraz.

5. Aby se zabránilo poškození položené rohože DITRA-HEAT nebo jejímu uvolnění od podkladu, doporučujeme položit prkna na ochranu před nadměrným mechanickým namáháním (především v místech, používaných pro přepravu materiálu).

Pokládka topných kabelů

6. 1. Při zpracování v oblasti podlahy lze bezprostředně po nalepení separační rohože DITRA-HEAT pokládat topné kabely s použitím hladítka nebo válečku.
      Při zpracování v oblasti stěny se pokládka topných kabelů provádí po dosažení dostatečné soudržnosti.
      Topné kabely se nesmí dotýkat nebo křížit.
   2. V oblasti svařeného konce vedení je nutné vytvořit odpovídající prohlubeň.
      Upozornění: Testerem kabelů DITRA-HEAT-E-CT lze provádět průběžné měření odporu elektrických topných kabelů DITRA-HEAT-E-HK během celé montáže. V případě poškození je zpracovatel upozorněn akustickým poplašným signálem.
7. V oblasti podlahy:
   Odstupy mezi výlisky separační rohože činí 3 cm. Rozestup při pokládce v oblasti podlahy činí

• 9 cm (za každý třetí výlisek – to odpovídá 136 W/m²)
  a nesmí být položeno blíže.
  Zvolení menší rozteče – právě v oblasti podlahy – může vést k přehřátí a poškození stavební konstrukce.
  Během pokládky je nutné dbát na to, aby se pokud možno nechodilo přímo po kabelech.

8. V oblasti stěn:
   Rozteč topných kabelů v oblasti stěny lze volit podle plochy, která je k dispozici a potřebného topného výkonu mezi

• 6 cm (ob každý 2. výlisek– to odpovídá 200 W/m²) a
• 9 cm (ob každý 3. výlisek – to odpovídá 136 W/m²).


9. Přechod z topného kabelu na připojovací kabel (objímku) je označen potiskem jako na obrázku. Navíc je na objímce nálepka „Übergang/Connection“. V dalším průběhu spojovacího vedení je použit potisk "KALT/COLD". Tento studený vodič (4 m) musí být umístěn přímo do rozvodné skříně nebo až do řídicí jednotky. Studený vodič lze zkrátit na max. 1,00 m před objímkou. Zkracování topného kabelu je nepřípustné.
10. Po pokládce a provedené kontrole topných kabelů dle montážního návodu DITRA-HEAT-E lze dlažbu položit do tenkovrstvého lepidla splňujícího nároky zvoleného obkladu. Je vhodné v jednom pracovním kroku nanášet lepidlo a hladkou stranou ozubené stěrky vyplnit prohlubně separační rohože (topné kabely a kabelové spojky musí být kompletně uloženy do lepidla na obklady a dlažbu) a zároveň ho stáhnout ozubenou stranou. Hloubka ozubu stěrky musí odpovídat formátu obkladu pro celoplošné uložení do tenkovrstvého lepidla. Je nutné dodržet otevřenou dobu tenkovrstvého lepidla.
11. U dilatačních spár, jako jsou spáry v ploše, obvodové a napojovací spáry, je nutné dodržovat příslušné pokyny uvedené v tomto technickém listu.

Upozornění: Tenkovrstvé lepidlo, které se používá ve spojení se Schlüter-DITRA-HEAT, a obkladový materiál musí být vhodné pro příslušnou oblast použití a musí odpovídat konkrétním požadavkům. První vytápění DITRA-HEAT-E se smí provádět nejdříve 7 dní po zhotovení konstrukce obkladu.

Upozornění k instalaci DITRA-HEAT v oblasti stěn:

Pro lepší označení temperované oblasti stěny (aby nedošlo k nechtěnému navrtání topného kabelu) doporučujeme - pomocí profilů Schlüter (např. RONDEC, QUADEC nebo DESIGNLINE) - tuto oblast vizuálně zvýraznit (viz podrobnosti výše).

U vytápěných povrchů stěn ≥ 3 m musí být stěnové nebo napojovací spáry v trvale pružném provedení z důvodu tepelně vyvolaných změn délky.

Regulátor:

Topné kabely systému DITRA-HEAT lze provozovat pouze s regulátory DITRA-HEAT-E.
