Schlüter-DITRA-HEAT-E-R  Regulátor teploty s 2" dotykovým displejem

Pro optimální řízení systému DITRA-HEAT-E nabízíme řadu regulátorů teploty. Schlüter-DITRA-HEAT-E-R má digitální 2" (5,1 cm) dotykový displej, na kterém nejdříve upravíte všechna potřebná nastavení, jako je volba jazyka, data, času, typu podlahy (dlažba nebo měkká podlaha), a poté zvolíte individuálně preferovanou teplotu v místnosti nebo krytiny a topné cykly.


Snímek výrobku DITRA-HEAT-E-R 1©Schlüter-Systems KG
zoom_out_map search










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Všeobecné Informace o výrobku

Schlüter-DITRA-HEAT-E-R jsou regulátory teploty v místnosti. Podle modelu si můžete vybrat mezi strategiemi regulace teploty vzduchu v místnosti, teploty svrchního povrchu nebo teploty vzduchu v místnosti s omezením povrchové teploty.

Regulátory teploty DITRA-HEAT-E-R mají klasické rozměry, takže je lze instalovat do standardních podomítkových krabic. Teplotní regulátory lze navíc kombinovat s programy vypínačů mnoha výrobců.

Regulátory teploty DITRA-HEAT-E-R pracují s napětím 230 V~ a mají maximální spínací výkon 16 A, a proto jsou předurčené k ovládání topných kabelů Schlüter-DITRA-HEAT-E. Separační rohože DITRA-HEAT/HEAT-DUO a DITRA-HEAT-PS/HEAT-DUO-PS, koncipované k uložení topných kabelů, vytvářejí základ teplotně řízeného/vyhřívaného povrchu.

Kromě použití s topnými kabely DITRA-HEAT-E lze regulátory teploty DITRA-HEAT používat také k ovládání servopohonů Schlüter-BEKOTEC-THERM-ESA.

DITRA-HEAT-E-R je regulátor teploty pro podlahové krytiny a obklady stěn s následujícími vlastnostmi:

  • Snadno pochopitelný barevný dotykový displej o velikosti 2" (5,1 cm)
  • Volitelný prostorový vliv
  • Mechanický hlavní vypínač
  • Druhý dálkový snímač je součástí dodávky jako rezervní snímač
  • Podsvícení
  • Přednastavené modifikovatelné časové programy
  • Ukazatel spotřeby energie
  • Nastavitelný jazyk ovládání
  • Možnost integrace do běžně prodávaných programů vypínačů 5,5 × 5,5 cm
  • Spínací výkon 16 A ≙ při 230 V: 3680 W
  • Součástí dodávky je pracovní pomůcka ke snadné demontáži displeje
  • Barvy: BW = sněhobílá, DA = tmavý antracit

Umístění podlahového čidla

Varianta A: Umístění podlahového čidla se provádí přímo do čerstvě položené separační rohože DITRA-HEAT. Jelikož se dálkové čidlo ukládá přímo do tenkovrstvého lepidla a již jej nelze vyměnit, je nutno provést instalaci rezervního čidla (2. čidlo jako rezervní čidlo je součástí dodávky regulátoru). Čidla se instalují doprostřed mezi dvě smyčky topných kabelů.

Varianta B: Podlahové čidlo regulátoru teploty je umístěno v chráničce s pouzdrem čidla přímo v podlaze pod separační rohoží DITRA-HEAT. V prostoru pouzdra čidla se vynechá separační rohož DITRA-HEAT. Čidlo se provlékne chráničkou a poté se nasune pouzdro (chránička a pouzdro čidla jsou dodávány jako montážní sada s č. výr.: DH EZ S1).

Pro zajištění optimálního přenosu tepla z vytápěné plochy k čidlu nesmí být mezi pouzdrem čidla a vytápěnou plochou žádný izolační materiál (např. DITRA-HEAT-DUO). V tomto případě je nutné izolaci v oblasti pouzdra čidla vynechat.

Upozornění: Před uložením čidel do tenkovrstvého lepidla je nutné změřit např. pomocí kabelového testeru DITRA-HEAT-E-CT hodnoty odporu a porovnat je s hodnotami uvedenými v návodu k regulátoru.

  1. Podklad musí být zbaven nepřilnavých částic, musí být nosný a rovný. Před pokládkou DITRA-HEAT se eventuálně provede vyrovnání podkladu.
  2. Výběr lepidla pro práci s DITRA-HEAT se řídí druhem podkladu.

    Lepidlo musí přilnout k podkladu a mechanicky se spojit s nosnou tkaninou DITRA-HEAT. U většiny podkladů lze použít hydraulicky tuhnoucí tenkovrstvé lepidlo. Je výhodné připravit tenkovrstvé lepidlo v tekuté konzistenci. Je nutné případně prověřit vzájemnou snášenlivost materiálů. Při použití podlahových krytin s délkou strany ≥ 30 cm doporučujeme pro rychlejší získání pevnosti a schnutí malty lepidlo na dlaždice s krystalickou vazbou vody.

  3. Vhodné tenkovrstvé lepidlo se na podklad nanáší ozubenou stěrkou (6 x 6 mm). Pro dosažení lepší počáteční přilnavosti při lepení v oblasti stěn doporučujeme nanést kontaktní vrstvu na zadní stranu DITRA-HEAT.
  4. Předem na míru nařezaná DITRA-HEAT se položí celou plochou nosné tkaniny do předem naneseného lepidla a okamžitě se hladítkem nebo válečkem přitlačí jedním směrem do lepidla. Musí být dodržena otevřená doba lepidla. Při použití DITRA-HEAT v rolích je výhodné rohož již při pokládání přesně vyrovnat a lehkým tahem napínat.

    Rastr pro snadné řezání redukuje vratné síly na minimum. Kvůli lepší manipulaci doporučujeme používat při aplikaci na stěnách rohože. Rohože resp. pásy se položí k sobě na sraz.

  5. Aby se zabránilo poškození položené rohože DITRA-HEAT nebo jejímu uvolnění od podkladu, doporučujeme položit prkna na ochranu před nadměrným mechanickým namáháním (především v místech, používaných pro přepravu materiálu).

Regulátor:

Topné kabely systému DITRA-HEAT lze provozovat pouze s regulátory DITRA-HEAT-E.

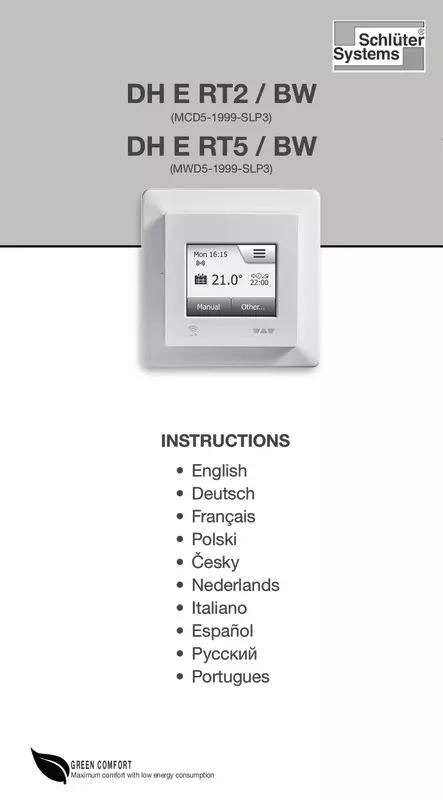

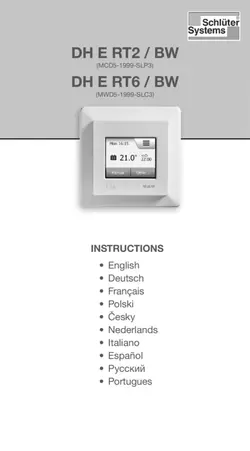

Další informace k instalaci topných kabelů a k instalaci a nastavení regulátoru naleznete v návodu přiloženém k topnému kabelu nebo regulátoru.

DITRA-HEAT-E-R je model s dotykovým barevným a intuitivním 2" displejem, který umožňuje přesné nastavení teplot podle časového plánu. Strategii regulace lze volit mezi povrchovou teplotou a teplotou vzduchu v místnosti. V režimu regulace teploty vzduchu v místnosti lze pracovat také s omezením povrchové teploty.
