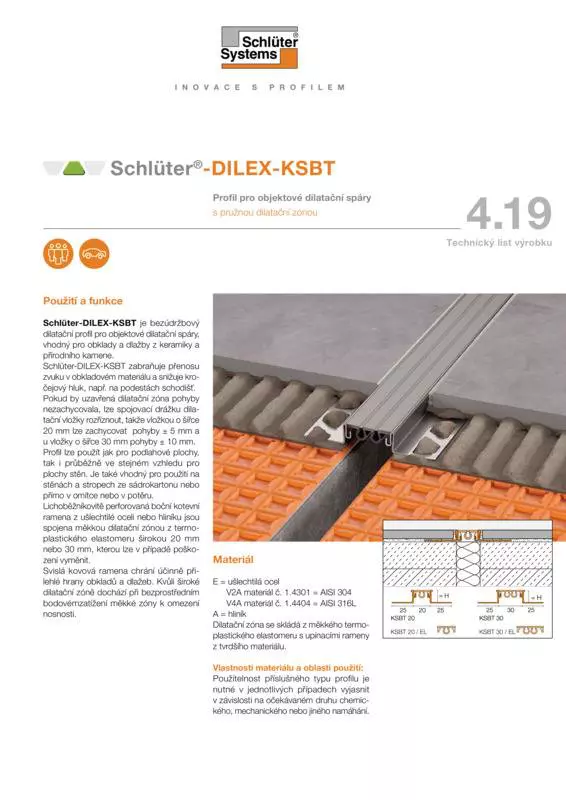

Schlüter-DILEX-KSBT  Profil pro objektové dilatační spáry s ochranou hran

Schlüter-DILEX-KSBT je profil pro objektové dilatační spáry,chránící hrany dlažby. Sestává z bočních kotevních ramen z hliníku nebo ušlechtilé oceli navzájem spojených vyměnitelnou dilatační zónou z měkkého plastu, širokou 20 nebo 30 mm.


  • Zatížení chůzí
  • Osobní automobil
Snímek výrobku DILEX-KSBT 1©Schlüter-Systems KG
Snímek výrobku DILEX-KSBT 2©Schlüter-Systems KG
Řez DILEX-KSBT 1©Schlüter-Systems KG
zoom_out_map search
Snímek výrobku DILEX-KSBT 1
Snímek výrobku DILEX-KSBT 2
Řez DILEX-KSBT 1










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Všeobecné Informace o výrobku

Schlüter-DILEX-KSBT je bezúdržbový profil pro objektové dilatační spáry pro obklady nebo dlažbu z umělého kamene.

DILEX-KSBT přerušuje přenos hluku podlahou a snižuje přenos kročejového hluku, např. na podestách schodišť.

Pokud by pohyby nebyly absorbovány uzavřenou dilatační zónou, je možné naříznout spojovací můstek, takže jsou při 20 mm široké vložce absorbovány pohyby ± 5 mm a při 30 mm široké vložce ± 10 mm.

Profil může být použit jak v oblasti podlahy, tak průběžně ve stejném vzhledu v oblasti stěn. Hodí se také pro použití na stěnách a stropech ze sádrokartonu nebo přímo v omítce či potěru.

Lichoběžníkově perforovaná boční kotevní ramena profilů z ušlechtilé oceli nebo hliníku jsou spojena měkkou dilatační vložkou širokou 20 mm příp. 30 mm, vyrobenou z termoplastického elastomeru.

V případě poškození je možné vyměnit vložky profilu.

Stoupající kovová ramena účinně chrání přilehlé hrany krytiny. Široká dilatační zóna způsobuje snížení nosnosti při přímém bodovém zatížení měkké zóny.

  1. Schlüter-DILEX-KSBT se zvolí podle tloušťky obkládaček a dlaždic.
  2. V místě uložení profilu se ozubenou stěrkou nanese lepidlo na obklady a dlažbu.
  3. DILEX-KSBT se vtlačí lichoběžníkovitě perforovaným kotevním ramenem do lepidla a vyrovná se. Poloha spár v podkladu se musí přesně dodržet.
  4. Lichoběžníkovitě perforovaná kotevní ramena se celoplošně přestěrkují lepidlem. Kolmá ramena profilu se šikmo přestěrkují lepidlem na dlaždice.
  5. Navazující dlaždice se pevně vtlačí do lepidla a vyrovnají tak, aby horní hrana profilu byla v jedné rovině s dlažbou (profil nesmí vyčnívat nad povrch dlažby, spíše může být až o 1 mm níže). Obkládačky v oblasti profilu je nutné uložit celoplošně zplna do lepidla. Dlaždice se přikládají k profilu vždy neoříznutou stranou.
  6. Mezi dlaždicí a profilem se ponechá spára o šířce cca 2 mm, která se zcela vyplní spárovací hmotou.
  7. Pro instalaci profilové vložky DILEX-KSBT 30/VE do profilu DILEX-KSBT 30 je třeba naříznout drážky měkké zóny odlamovacím nožem.
    Profilová vložka se natře na zadní straně montážním lepidlem Schlüter-KERDI-FIX a vtlačí se do drážky.
  8. Při vytváření křížových spár se profily uříznou tak, aby lichoběžníkovitě perforovaná kotevní ramena při osazení neležela na sobě.
  • E = ušlechtilá ocel
    • V2A č. materiálu 1.4301 = AISI 304
    • V4A materiál č. 1.4404 = AISI 316L
  • A = hliník

Dilatační zónu tvoří měkký termoplastický elastomer s upínacími rameny z tvrdšího materiálu.

Vlastnosti materiálu a oblast použití

Použitelnost zvoleného typu profilu v jednotlivých případech je nutno uvážit podle očekávané chemické, mechanické nebo jiné zátěže.

Schlüter-DILEX-EKSBT s nosnými profily z ušlechtilé oceli 1.4301 (V2A) nebo 1.4404 (V4A) jsou zvláště vhodné pro použití zejména tam, kde je kromě vysokého mechanického namáhání vyžadována i odolnost proti chemikáliím, např. kyselým nebo zásaditým látkám a čisticím prostředkům. Podle očekávaného namáhání lze volit mezi legováním materiálu 1.4301 nebo 1.4404. U vyššího namáhání jako např. v bazénech (sladká voda) doporučujeme použít 1.4404. Ani ušlechtilá ocel kvality 1.4404 není odolná vůči veškerému chemickému namáhání, jako např. vůči kyselině solné, kyselině fluorovodíkové nebo vůči určitým koncentracím chlóru a solných roztoků.

To platí v určitých případech i pro bazény se slanou mořskou vodou. Očekávané chemické namáhání je proto nutné vyjasnit předem.

Schlüter-DILEX-AKSBT s hliníkovými kotevními rameny jsou citlivé na zásadité prostředky. Cementové materiály působí ve spojení s vlhkostí alkalicky a v závislosti na koncentraci a době působení mohou vést ke vzniku koroze (tvoření hydroxidu hliníku).

Z tohoto důvodu je nutné maltu nebo spárovací materiál z pohledových ploch okamžitě odstranit a čerstvě položené obklady nezakrývat fólií.

Profil se ukládá k dlaždici celoplošně zplna do kontaktní vrstvy lepidla, aby se v dutinách nemohla hromadit zásaditá voda.

Schlüter-DILEX-KSBT 30/VE je profilová vložka ve tvaru U z kartáčované ušlechtilé oceli. Slouží k optickému zvýraznění a stabilizaci měkké zóny profilů DILEX-KSBT 30.

Dilatační zóna všech typů profilů DILEX-KSBT je z vysoce pružného termoplastického elastomeru. Tento materiál je vysoce odolný vůči působení chemikálií a vůči běžnému chemickému namáhání, které u obkladů a dlažeb vzniká a navíc je i odolný vůči plísním a bakteriím. Vložka je odolná vůči teplotám od -60°C do +100°C. V případě potřeby nastavení profilu, lze termoplastický elastomer svařovat.

Pro vytvoření křížových spár s dilatačními profily DILEX-KSBT jsou k dispozici vložky DILEX-KSBT 20/K a 30/K ve všech barvách.

Schlüter-DILEX-KSBT je odolný proti plísním a bakteriím a nevyžaduje zvláštní péči ani údržbu.

Pružný spojovací profil z termoplastického elastomeru lze dodatečně vyměnit. Povrchy z ušlechtilé oceli, které jsou vystaveny působení atmosféry nebo agresivních látek, by měly být pravidelně čištěny jemným čistícím prostředkem. Pravidelné čištění zachovává nejen čistý vzhled ušlechtilé oceli, ale snižuje také riziko koroze. Pro všechny čistící prostředky platí, že nesmí obsahovat kyselinu solnou a kyselinu fluorovodíkovou.

Je nutné zabránit kontaktu s jinými kovy, jako například s běžnou ocelí, protože to může vést ke vzniku druhotné koroze. To platí také pro nářadí jako je stěrka nebo ocelová vlna používané např. k odstranění zbytků malty.

V případě potřeby doporučujeme použít čisticí polituru na ušlechtilou ocel Schlüter-CLEAN-CP.
