Schlüter-BEKOTEC-EN-FK Hafif kabarcıklı şap plakası
Schlüter-BEKOTEC Sistem'imiz inşaat süresinden ve malzemeden tasarruf etmenizi sağlayan çatlaksız, fonksiyonel ve yüzer bir şap olanağı tanır. Ayrıca kabarcıklı dokuya enerji tasarrufu sağlayan yerden ısıtma sistemimiz BEKOTEC-THERM için ısıtma boruları döşenebilmektedir.
Schlüter-BEKOTEC-EN FK bir kabarcıklı şap plakasıdır ve BEKOTEC-THERM-HR ısıtma borularının ø 10 mm oturmasına uygundur. Sadece 20 - 27 mm yapı yüksekliği (ilaveten DITRA ayırma membranı) ile BEKOTEC-EN FK size en hafif ve en düz yapımızı sunmaktadır. Ayrıca arka tarafında bir taşıyıcı elyaf ile donatılmıştır ve böylece tamamen yapıştırılır.
Schlüter-BEKOTEC-ENFGK, ısıtma devresi dağıtıcısının önünde kullanılan, buna ait bir dengeleme plakasıdır. Böylece ısıtma borularının dağıtma dolabına montajı kolaylaştırılmaktadır.
Filtre ayarları
- EN 12 FGKUzunluk1,15 mGenişlik75 cmMateryalPS (polistrol)Boru çapı [mm]10 x 1,3
- EN 12 FKUzunluk1,15 mGenişlik75 cmMateryalPS (polistrol)Boru çapı [mm]10 x 1,3
Genel ürün bilgileri
Fonksiyon
Bu ürün ne yapar
Schlüter-BEKOTEC-EN 12 FK seramik ve doğal taşın yanı sıra başka kaplama malzemelerine sahip çatlaksız ve fonksiyonel şaplar ve ısıtma şapları için sistem olarak güvenli bir kaplama konstrüksiyon teknolojisidir.
Bu bileşik sistem doğrudan taşıyıcı, yükü alan zeminlere - örneğin beton, mevcut şaplar veya ahşap kaplama konstrüksiyonları - ince yatak yöntemiyle yapıştırılır. İnce yatak harç üretici bilgisine göre ilgili zemin için uygun olmalıdır. Isıtma için zemin uygunluk bakımından (hareket derzleri, kenar yalıtım bantları vs.) kontrol edilmelidir.
Bu sistem, arka tarafı taşıyıcı elyaflı BEKOTEC-EN 12 FK kabarcıklı şap plakasını esas almaktadır. BEKOTEC-EN 12 FK kabarcıklı plakanın geometrisinden, kabarcıkların arasında ve 8 mm üzerinde şapın bir 20 mm'lik asgari tabaka kalınlığı ortaya çıkmaktadır. Kabarcık aralıkları, bir ısıtma şapının oluşturulması için 50 mm'lik bir karelajda sisteme ait ısıtma boruları 10 mm'lik çapta sıkıştırılabilecek şekilde düzenlenmiştir.
Yerden ısıtma iyi ayarlanabilir ve en iyi şekilde düşük ön akış sıcaklıklarında uygulanabilir, çünkü nispeten düşük bir şap kütlesinin (8 mm örtme durumunda yakl. 40 kg/m² ≙ 20 l /m²) ısıtılması veya soğutulması gerekmektedir.
Şapın sertleşmesi sırasında oluşan kayıp modüler bir şekilde kabarcıklı karelajda kaybolur. Böylece kayıp deformasyonundan kaynaklanan gerilimler tüm yüzey üzerinde etki edemez. Bu nedenle görünür veya hareketli derz uygulamasına gerek yoktur. Çimento şap üzerinde yürünebilir hale geldikten sonra Schlüter-DITRA (alternatif: Schlüter-DITRA-DRAIN 4 veya Schlüter-DITRA-HEAT) ayırma membranı yapıştırılır (kalsiyum sülfat şap ≤ 2 CM-%). Bunun üzerine doğrudan seramik yapıştırıcısı ile seramik veya doğal taş plaka döşenmesi gerçekleşir. Kaplama yüzeyindeki hareket derzleri Schlüter-DILEX ile normalde talep edilen aralıklarla oluşturulmalıdır.
Çatlamaya duyarlı olmayan kaplama malzemeleri, örn. parke veya halı kaplama, kaplamaya özgü kalan neme ulaştıktan sonra, doğrudan şapın üzerine döşenir.
Diğer bilgileri teknik el kitabında bulabilirsiniz.
Teknik veriler
- Kabarcık boyutu: yakl. 44 mm
Döşeme mesafesi: 50, 100, 150 mm ...
Sisteme ait ısıtma boruları: ø 10 mm
Kabarcıklar çepeçevre bir arka kesiğe sahiptir, böylece ısıtma boruları tutucu kıskaç olmaksızın emniyetli bir şekilde tutulabilir. - Bağlantılar:
Kabarcıklı plakalar birleştirilmek için bir kabarcık dizisi boyunca üst üste getirilir ve birbirine eklenir. - Faydalı alan: 1,1 x 0,7 m = 0,77 m²
Plaka yüksekliği: 12 mm - Ambalaj: 10 Adet / Karton = 7,7 m²
Karton boyutu yakl. 1160 x 800 x 80 mm'dir.
Avantajlar
-
Garanti onayı:
Montaj yönergelerine uyulması ve kaplamanın amacına uygun bir şekilde kullanılması durumunda Schlüter-Systems kaplama konstrüksiyonunun beş yıl boyunca kullanım ve hasarsızlık bakımından garanti onayını sözleşmeyle temin etmektedir. -
Çatlaksız kaplama:
BEKOTEC Sistemi, şapın zorunlu gerilimlerinin modüler bir şekilde kabarcıklı şeridin karelajında modüler bir şekilde azaltılacak şekilde tasarlanmıştır. Yapısal bir takviye yerleştirilmesine gerek yoktur. -
Bombesiz konstrüksiyon:
BEKOTEC Sistemi'ne göre üretilmiş kaplama konstrüksiyonu kullanım durumunda öz gerilimler oluşturmaz, böylece yüzeyde bombeleşmeler pratikte mümkün değildir. Bu özellikle sıcaklık değişikliğine bağlı zorlamalar için geçerlidir, örn. ısıtma şaplarında. -
Derzsiz şap:
Şapta genleşme derzlerine gerek yoktur, çünkü BEKOTEC Sistemi'ndeki şap, oluşan zorunlu gerilimleri eşit bir şekilde genel yüzeye dağıtır. -
Seramik veya plaka kaplamasının derz karelajındaki hareket derzleri:
BEKOTEC Sistemi'nde seramik veya plaka kaplamasının döşenmesi bağlamında hareket derzleri sistemi kaplamanın seçilen derz karelajına adapte edilebilir, çünkü ayırma derzleri şaptan üst kaplamaya devralınmaz. Sadece kaplama alanlarını ölçülendirmek için genel kurallar dikkate alınmalıdır. -
Kısa inşaat süresi:
BEKOTEC Sistemi'ne göre üretilen şap, ayırma membranı kullanılarak üzerine basılabildikten hemen sonra seramik, doğal taş veya farklı bir zemin ile kaplanabilir. Bir yerden ısıtma montajı durumunda kaplamanın tamamlanmasından yedi gün sonra ısıtma yapılabilir. -
Düşük malzeme ihtiyacı:
8 mm şap kaplaması durumunda sadece yakl. 40 kg/m² ≙ 20 l /m² şap kütlesi gereklidir. -
Hızlı tepki veren yerden ısıtma:
BEKOTEC Sistemi'ne göre bir yerden ısıtma ile üretilmiş kaplama konstrüksiyonu, klasik ısıtma şaplarına kıyasla sıcaklık değişikliklerine daha hızlı tepki verir, çünkü modele göre daha düşük bir kütlenin ısıtılması veya soğutulması gerekmektedir. Bu nedenle yerden ısıtma enerji tasarrufu sağlayacak şekilde düşük ısı işletiminde kullanılabilir.
Kurulum
Bu ürün nasıl kurulur
- Schlüter-BEKOTEC-EN 12 FK bileşik sistem olarak arka taraftaki taşıyıcı elyaf vasıtasıyla seramik yapıştırıcısı ile taşıyıcı ve düz yüzeyli zemine yapıştırılır. Zemin, yapışkanlı bileşenlerden arındırılmış, sağlam ve düz olmalıdır. Gerekli dengeleme tedbirleri BEKOTEC-EN 12 FK döşemeden gerçekleştirilmelidir.
BEKOTEC-EN 12 FK'nin yapıştırılacağı yapıştırıcının seçimi, zeminin türüne bağlıdır. Yapıştırıcı zemine yapışmalı ve BEKOTEC-EN 12 FK'nin taşıyıcı elyafına mekanik olarak kıskaç ile tutturulmalıdır. Çoğu zeminde hidrolik olarak bağlanan bir seramik yapıştırıcısı kullanılabilir. Malzemelerin birbiri ile uyumsuzlukları gerekirse kontrol edilmelidir. Seramik yapıştırıcısı bir taraklı malayla (tavsiye 6 x 6 mm) zeminin üzerine uygulanır.
- Yükselen duvarlardaki veya iç elemanlardaki kaplama kenarları 8 mm kalınlığındaki Schlüter-BEKOTEC-BRS 808 KSF kenar bantları ile kesilmelidir.
Kenar şeridine entegre edilmiş yapıştırma destek ayağı, alt tarafında sabitlemek için bir yapıştırma bantına sahiptir. Zemine yapışma ve destek ayağının ön gerilmesi sayesinde kenar bandı duvara karşı bastırılır. Schlüter-BEKOTEC kabarcıklı plakanın yapıştırma ayağının üzerine yerleştirilmesiyle, plakayı zeminin üzerine sabitleyen ve akışkan şapın işlenmesi sırasında alta akmayı önleyen bir birleşim oluşur.

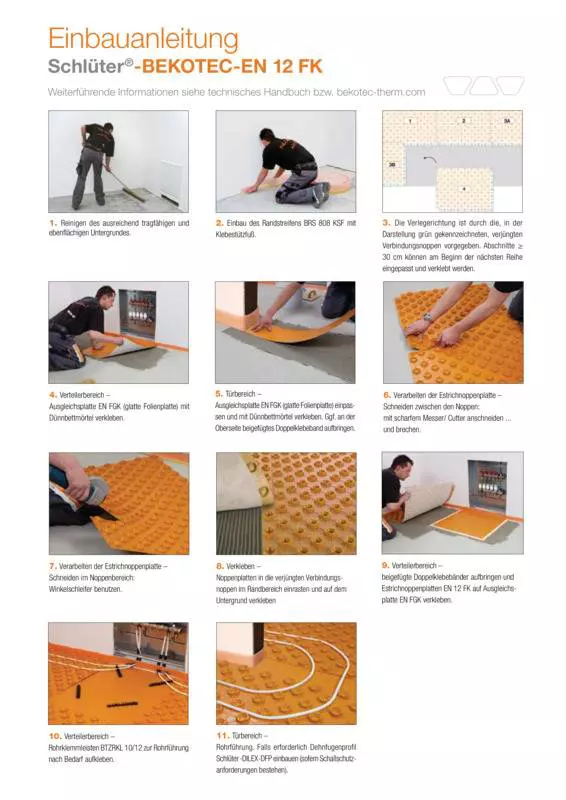

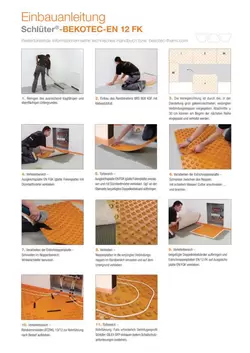

- BEKOTEC-EN 12 FK kabarcıklı plakalar tam yüzeyli olarak taşıyıcı elyafla uygulanmış yapıştırıcıya yerleştirilir. Yapıştırıcının açık kalma süresine uyulmalıdır. BEKOTEC-EN 12 FK kabarcıklı plakalar kenar bölgesinde tam oturacak şekilde kesilmelidir. BEKOTEC plakaların birleştirilmesi için bunlar bir kabarcık dizisiyle üst üste binecek şekilde iç içe geçirilir (bkz. fotoğraf).
Kapı geçiş bölgesinde ve dağıtıcı bölgede boru geçişinin kolaylaştırılması için, arka taraftaki taşıyıcı elyafla taşıyıcı ve düz yüzeyli zemine yapıştırılan, pürüzsüz dengeleme plakası Schlüter-BEKOTEC-ENFGK kullanılabilir. Gerekirse kabarcıklı plakaların sabitlenmesi için birlikte verilen çift taraflı bant, dengeleme plakasının yüzeyine uygulanmalıdır. Kendinden yapışkan boru sabitleme kelepçeleri Schlüter-BEKOTEC-ZRKL 10/12 sayesinde bu bölgede mutlak bir boru geçişi mümkündür.
- BEKOTEC-THERM yerden ısıtmanın oluşturulması için seramik yapıştırıcısının sertleşmesinden sonra kabarcıkların arasına 10 mm çapındaki sisteme ait ısıtma boruları döşenebilir. Boru mesafeleri gerekli ısıtma gücüne uygun olarak Schlüter-BEKOTEC ısıtma gücü diyagramlarına dayanarak seçilmelidir.
- Şapın uygulanması çerçevesinde CT-C25-F4 şap kalitesine, maks. F5 sahip taze şap veya kalsiyum sülfat şap CA-C25-F4, maks. F5 asgari şap kaplaması 8 mm (burada 0-4 mm tanecik önerilir) kabarcıklı plakanın içine uygulanır. Yüksekliğin dengelenmesi için tabaka kalınlığı kısmi olarak maks. 15 mm'ye yükseltilebilir. Aynı şekilde ilgili spesifikasyona sahip uygun yüzer şaplar CAF/CTF da kullanılabilir. Burada bu uygulama için onaylanmış sistemler dikkate alınmalıdır.
Not: Sapma gösteren şap özellikleri ilk etapta yapıya bağlı olarak uygulama tekniği satış birimimizle açıklığa kavuşturulmalıdır.
İki mekân arasında bir topuk sesi aktarımı engellenmek isteniyorsa, o taktirde şap burada Schlüter-DILEX-DFP genleşme derzi profili ile ayrılmalıdır.
- Çimento şapın üzerinde yürünmesine izin veren bir başlangıç mukavemetinden hemen sonra Schlüter-DITRA ayırma membranı (alternatif: Schlüter-DITRA-DRAIN 4 veya Schlüter-DITRA-HEAT) 6.1 ürün veri föyünün (alternatif: 6.2 veya 6.4) uygulama notlarının dikkate alınması altında, yapıştırılır. Kalsiyum sülfat şaplar kalan nem ≤ 2 CM-% düzeyine ulaştığında ayırma membranı ile kaplanabilir.
- Zemin/duvar geçişi bölgesinde esnek kenar derzi olarak köşe hareket profili Schlüter-DILEX-EK veya -RF (bkz. ürün bilgisi 4.14) kullanılmalıdır. BEKOTEC-BRS 808 KSF kenar bandının taşan bölümü öncesinde kesilmelidir.
- BEKOTEC-THERM seramik iklim zemininin yerden ısıtma olarak kullanılması halinde bitmiş kaplama konstrüksiyonu yedi gün sonra ısıtılabilir. Bu sırada ön akış sıcaklığı 25 °C ile başlayarak her gün maks. 5 °C olmak üzere, istenen kullanım sıcaklığına yükseltilebilir.
- Çatlama tehlikesi olmayan kaplama malzemeleri (örn. parke, halı veya plastik kaplamalar), ayırma membranı olmadan doğrudan BEKOTEC şapın üzerine uygulanır. Bu sırada şap yüksekliği ilgili malzeme kalınlıklarına uygun hale getirilmelidir.
Not: Her defasında geçerli uygulama yönergelerinin yanında şapın, seçilen kaplama malzemesi için izin verilen nem oranları dikkate alınmalıdır. Seramik olmayan üst kaplamalarla bağlantılı olarak ayrıntılı uygulama notlarını Schlüter-BEKOTEC-THERM için teknik el kitabından veya uygulama tekniği satış birimimizden öğrenebilirsiniz.
Malzeme
Bu ürün nelerden yapılmıştır
Schlüter-BEKOTEC-EN 12 FK basınca dayanıklı taşıyıcı elyaflı bir polistiren derin çekme folyodan üretilmiştir ve çimento veya kalsiyum sülfat bazlı geleneksel uygulanmış çimento şapın yanı sıra yüzer şap için uygundur.
Muhafaza ve bakım
Bu ürünün bakımı nasıl yapılır
Schlüter-BEKOTEC-EN 12 FK ve -ENFGK çürümez ve herhangi bir özel bakıma ihtiyaç duymaz. Şap uygulaması öncesinde ve uygulama sırasında kabarcıklı plaka gerekirse uygun tedbirlerle, örn. yürüme lataları döşenerek, mekanik etkilere bağlı hasarlara karşı korunmalıdır.
