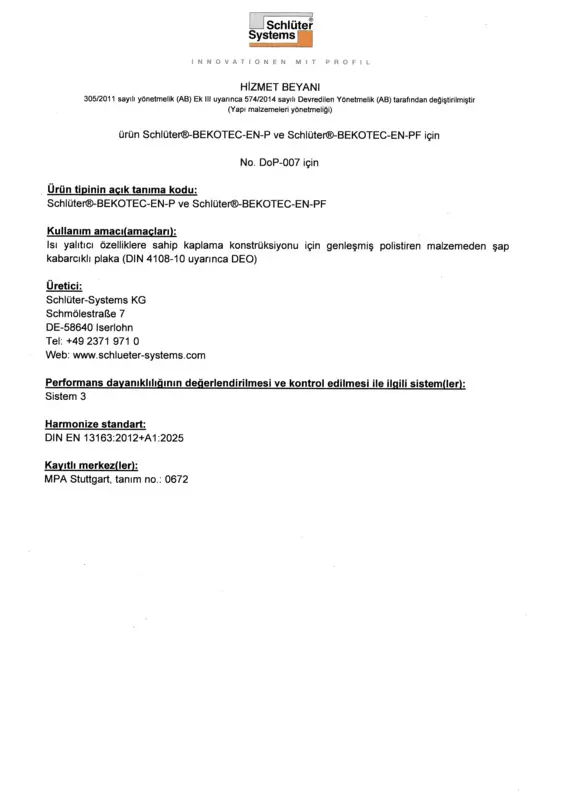

Schlüter-BEKOTEC-EN Yalıtımlı kabarcıklı şap plakası
İnşaat süresini ve malzeme kullanımını da önemli ölçüde kısaltan bir çatlaksız, fonksiyonel olarak güvenli ve yüzer şap: Schlüter-BEKOTEC sistemimiz size tüm bu avantajları sunar ve aynı zamanda enerji tasarruflu yerden ısıtma sistemimiz BEKOTEC-THERM için altyapıyı oluşturur.
Schlüter-BEKOTEC-EN, BEKOTEC-THERM-HR ısıtma boruları ø 16 mm içine alacak şekilde üretilmiştir.. 52-69 mm (ilaveten DITRA ayırma membranı) yapı yüksekliği ile BEKOTEC şap kabarcıklı plakalarımız arasında en fazla yyalıtımı sağlar ve böylece ısı koruma ihtiyacı olan bölgelerde (örn. zemin plakaları) kullanılmak için uygundur.
- EN2520P - çimento şap kullanımı için folyo kaplamasız
- EN1520PF - yüzer şap kullanımı için folyo kaplamalı
Schlüter-BEKOTEC-ENR, BEKOTEC-THERM-HR ısıtma borularının döşenmediği kenar bölgeleri ve geçişler (örn. kapılar ve nişler) için kesimin iyileştirilmesi amacıyla BEKOTEC-EN kabarcıklı plakalar için bir dengeleme plakasıdır. Isıtma borularının montajını kolaylaştırmak için ısıtma devresi dağıtıcılarının önünde de kullanılabilir.
Filtre ayarları
- EN 1520 PFUzunluk1,06 mGenişlik75,5 cmMateryalPS (polistrol)Boru çapı [mm]16 x 2
- EN 2520 PUzunluk1,06 mGenişlik75,5 cmMateryalPS (polistrol)Boru çapı [mm]16 x 2
- ENR 1520 PUzunluk45 cmGenişlik30,5 cmMateryalPS (polistrol)Boru çapı [mm]not available
Genel ürün bilgileri
Fonksiyon
Bu ürün ne yapar
Schlüter-BEKOTEC seramik ve doğal taşın yanı sıra başka kaplama malzemelerine sahip çatlaksız, fonksiyonel yüzer şaplar ve ısıtma şapları için sistem olarak güvenli bir kaplama konstrüksiyon teknolojisidir.
Bu sistem, doğrudan taşıyıcı zemin üzerine veya standart ısı ve/veya topuk sesi yalıtımı üzerine serilen, polistirenden üretilmiş kabarcıklı şap plakası Schlüter-BEKOTEC-EN'yi esas almaktadır. Schlüter-BEKOTEC-EN kabarcıklı plakanın geometrisinden, kabarcıkların arasında ve 8 mm üzerinde şapın bir 32 mm'lik asgari tabaka kalınlığı ortaya çıkmaktadır. Kabarcık aralıkları, bir ısıtma şapının oluşturulması için 75 mm'lik bir karelajda sisteme ait ısıtma boruları 16 mm'lik çapta sıkıştırılabilecek şekilde düzenlenmiştir.
Yerden ısıtma iyi ayarlanabilir ve en iyi şekilde düşük ön akış sıcaklıklarında uygulanabilir, çünkü nispeten düşük bir şap kütlesinin (8 mm örtme durumunda yakl. 57 kg/m² ≙ 28,5 l /m²) ısıtılması veya soğutulması gerekmektedir.
Şapın sertleşmesi sırasında oluşan kayıp modüler bir şekilde kabarcıklı karelajda kaybolur. Böylece kayıp deformasyonundan kaynaklanan gerilimler tüm yüzey üzerinde etki edemez. Bu nedenle görünür veya hareketli derz uygulamasına gerek yoktur. Çimento şap üzerinde yürünebilir hale geldikten sonra Schlüter-DITRA (alternatif: Schlüter-DITRA-DRAIN 4 veya Schlüter-DITRA-HEAT) ayırma membranı yapıştırılabilir (kalsiyum sülfat şap ≤ 2 CM-%). Bunun üzerine doğrudan ince yatak yöntemiyle seramik veya doğal taş plaka döşenebilir. Kaplama yüzeyindeki hareket derzleri Schlüter-DILEX ile normalde talep edilen aralıklarla oluşturulmalıdır.
Çatlamaya duyarlı olmayan kaplama malzemeleri, örn. parke veya halı kaplama, kaplamaya özgü kalan neme ulaştıktan sonra doğrudan şapın üzerine döşenir.
Teknik veriler
- Kabarcık boyutu: 65 mm çap
Isıtma boruları için mesafe karelajı: 75 mm
Sisteme ait ısıtma boruları: ø 16 mm
Kabarcıklar çepeçevre bir arka kesiğe sahiptir, böylece ısıtma boruları tutucu kıskaç olmaksızın emniyetli bir şekilde tutulabilir. - Bağlantılar: Kabarcık plakaları kendi aralarında kademeli bir kıvrım üzerinden ek pimlerle birleştirilir.
BEKOTEC kabarcıklı plakalar kısa baş yanlarıyla uzun yanlara da yerleştirilebilir. Bu sayede döşeme sırasında plaka kesimi minimize edilebilir. - Plaka boyutu (Faydalı ölçü):
75,5 x 106 cm = 0,80 m².
Plaka yüksekliği: 44 mm - Ambalaj: 20 Adet / Karton = 16 m²
Karton boyutu yakl. 120 x 80 x 60 cm'dir. - Karton köşeleri mukavva köşebentlerle takviye edilmiştir
Avantajlar
-
Garanti onayı:
Montaj yönergelerine uyulması ve kaplamanın amacına uygun bir şekilde kullanılması durumunda Schlüter-Systems kaplama konstrüksiyonunun beş yıl boyunca kullanım ve hasarsızlık bakımından garanti onayını sözleşmeyle temin etmektedir. -
Çatlaksız kaplama:
BEKOTEC Sistemi, şapın zorunlu gerilimlerinin modüler bir şekilde kabarcıklı şeridin karelajında modüler bir şekilde azaltılacak şekilde tasarlanmıştır. Yapısal bir takviye yerleştirilmesine gerek yoktur. -
Bombesiz konstrüksiyon:
BEKOTEC Sistemi'ne göre üretilmiş kaplama konstrüksiyonu kullanım durumunda öz gerilimler oluşturmaz, böylece yüzeyde bombeleşmeler pratikte mümkün değildir. Bu özellikle sıcaklık değişikliğine bağlı gerilimler için geçerlidir, örn. ısıtma şaplarında. -
Derzsiz şap:
Şapta genleşme derzlerine gerek yoktur, çünkü BEKOTEC Sistemi'ndeki şap, oluşan zorunlu gerilimleri eşit bir şekilde genel yüzeye dağıtır. -
Seramik veya plaka kaplamasının derz karelajındaki hareket derzleri:
BEKOTEC Sistemi'nde seramik veya plaka kaplamasının döşenmesi bağlamında hareket derzleri sistemi kaplamanın seçilen derz karelajına adapte edilebilir, çünkü ayırma derzleri şaptan üst kaplamaya devralınmaz. Sadece kaplama alanlarını ölçülendirmek için genel kurallar dikkate alınmalıdır. -
Kısa uygulama süresi:
BEKOTEC Sistemi'ne göre üretilen şap, ayırma membranı kullanılarak üzerine basılabildikten hemen sonra seramik, doğal taş veya farklı zemin kaplamaları ile kaplanabilir. Bir yerden ısıtma montajı durumunda kaplamanın tamamlanmasından yedi gün sonra ısıtma yapılabilir. -
Düşük konstrüksiyon yüksekliği:
BEKOTEC Sistem'in uygulanması sırasında, DIN 18 560-2 uyarınca bir ısıtma şapına karşı 37 mm'ye kadar yapı yüksekliği tasarrufu sağlanır. -
Düşük malzeme ihtiyacı:
8 mm şap kaplaması durumunda sadece yakl. 57 kg/m² ≙ 28,5 l /m² şap kütlesi gereklidir. Statik hesaplamaya dahil edilen bir avantaj. -
Hızlı tepki veren yerden ısıtma:
BEKOTEC Sistemi kullanılarak yapılan bir yerden ısıtma ile konstrüksiyonu, klasik ısıtma şaplarına kıyasla sıcaklık değişikliklerine daha hızlı tepki verir, çünkü daha düşük bir kütlenin ısıtılması veya soğutulması gerekmektedir. Bu nedenle yerden ısıtma enerji tasarrufu sağlayacak şekilde düşük ısı işletiminde kullanılabilir.
Kurulum
Bu ürün nasıl kurulur
-
Schlüter-BEKOTEC-EN yeterince taşıyıcı ve düz yüzeyli bir zeminin üzerine döşenir. Büyük zemin bozuklukları ilk etapta şapla veya uygun bağlı dolguyla dengelenmelidir. Ses koruması ve/veya ısı yalıtım taleplerinin dikkate alınması altında gerektiğinde zeminin üzerine uygun ilave yalıtımlar döşenmeli ve gerektiğinde bir PE ayırma katmanıyla üzeri örtülmelidir. Taşıyıcı zeminin üzerine kablolar veya borular döşenmişse, o taktirde DIN 18560-2 uyarınca dengeleme tabakasının üzerine tam yüzeyli kesintisiz bir topuk sesi yalıtımı düzenlenmelidir.
Uygun yalıtımların seçilmesi için maks. bastırılabilirlik CP3 (≤ 3 mm) dikkate alınmalıdır. Eğer yapı yükseklikleri bir polistiren veya mineral elyaf topuk sesi yalıtımının uygulanması için yeterli değilse, sadece 5 mm kalınlığa sahip Schlüter-BEKOTEC-BTS kullanılması sayesinde belirgin bir topuk sesi iyileştirilmesi sağlanabilir. -
Yükselen duvarlardaki veya iç parçalardaki kaplama kenarları 8 mm kalınlığındaki Schlüter-BEKOTEC-BRS 810 kenar bantları ile kesilmelidir. Kenar şeridine entegre edilmiş folyo ayağı zemin (veya en üst yalıtım katmanı üzerinde) ve kabarcıklı plaka arasında bulunmalıdır.
Yüzer şapların kullanılması halinde Schlüter-BEKOTEC-BRS 808KF kenar bandı yapıştırma ayağıyla kullanılır. Arka taraftaki yapıştırma şeridiyle kenar bandı duvara sabitlenir. Şap kabarcıklı plakanın kendinden yapışkanlı köpük ayağın üzerine konulması sayesinde bir arkaya akış engellenir. -
BEKOTEC-EN kabarcıklı plakalar kenar bölgesinde tam oturacak şekilde kesilmelidir. Pürüzsüz Schlüter-BEKOTEC-ENR 1520P dengeleme plakası sayesinde kesim malzeme tasarrufu sağlayacak şekilde kolaylaştırılır. BEKOTEC plakalar kendi aralarında birleştirilmek üzere ek pim bağlantısına sahip bir kademeli kıvrım ile donatılmıştır.
-
BEKOTEC-THERM yerden ısıtmanın oluşturulması için arkası kesik kabarcıkların arasına 16 mm çapındaki sisteme ait ısıtma boruları sıkıştırılabilir. Boru mesafeleri gerekli ısıtma gücüne uygun olarak Schlüter-BEKOTEC ısıtma gücü diyagramlarına dayanarak seçilmelidir.
-
Şapın uygulanması çerçevesinde CT-C25-F4 şap kalitesine, maks. F5 sahip taze şap veya kalsiyum sülfat şap CA-C25-F4, maks. F5 asgari şap kaplaması 8 mm (burada 0-4 mm tanecik önerilir) kabarcıklı plakanın içine uygulanır. Yüksekliğin dengelenmesi için tabaka kalınlığı kısmi olarak maksimum 25 mm'ye yükseltilebilir. Aynı şekilde ilgili spesifikasyona sahip uygun yüzer şaplar CAF/CTF da kullanılabilir. Burada bu uygulama için onaylanmış sistemler dikkate alınmalıdır. EN 2520 P kabarcıklı plaka hariç tutulmuştur, bunda sadece klasik şaplar kullanılmalıdır.
Not: Sapma gösteren şap özellikleri ilk etapta yapıya bağlı olarak uygulama tekniği satış bölümümüzle açıklığa kavuşturulmalıdır.
İki mekân arasında topuk sesi aktarımı engellenecekse, o taktirde burada şap DILEX-DFP esneme derzi profili ile ayrılmalıdır. -
Çimento şapın üzerinde yürünmesine izin veren bir başlangıç mukavemetinden hemen sonra DITRA ayırma membranı (alternatif: DITRA-DRAIN 4 veya DITRA-HEAT) 6.1 ürün veri föyünün (alternatif: 6.2 veya 6.4) işleme notlarının dikkate alınması altında, yapıştırılır. Kalsiyum sülfat şaplar kalan nem ≤ 2 CM-% düzeyine ulaştığında ayırma membranı ile kaplanabilir.
-
Sonrasında ayırma membranının üst tarafına doğrudan bir seramik, doğal taş veya farklı zemin kaplaması ince yatak yöntemiyle döşenebilir. Kaplama, ayırma membranının üst kısmında hareket derzleriyle geçerli düzenlemelere uygun şekilde alanlara bölünmelidir. Hareket derzlerini oluşturmak için DILEX-BWB, -BWS -KS veya -AKWS hareket derz profilleri kullanılmalıdır (bkz. ürün bilgi föyü 4.6 - 4.8 ve 4.18).
-
Zemin/duvar geçişi bölgesinde esnek kenar derzi olarak köşe hareket profili DILEX-EK veya -RF (bkz. ürün bilgisi 4.14) kullanılmalıdır. BEKOTEC-BRS kenar bandının taşan bölümü öncesinde kesilmelidir.
-
Yerden ısıtma olarak BEKOTEC-THERM seramik iklim zemininin kullanılması halinde bitmiş kaplama konstrüksiyonu yedi gün sonra ısıtılabilir. Bu sırada ön akış sıcaklığı 25 °C ile başlayarak her gün maks. 5 °C olmak üzere, istenen kullanım sıcaklığına yükseltilebilir.
-
Çatlama tehlikesi olmayan kaplama malzemeleri (örn. parke, halı veya plastik kaplamalar), ayırma membranı olmadan doğrudan BEKOTEC şapın üzerine uygulanır. Bu sırada şap yüksekliği ilgili malzeme kalınlıklarına uygun hale getirilmelidir. Not: Her defasında geçerli uygulama yönergelerinin yanında şapın, seçilen kaplama malzemesi için izin verilen kalan nemleri dikkate alınmalıdır.
Seramik olmayan üst kaplamalarla bağlantılı olarak ayrıntılı uygulama notlarını Schlüter-BEKOTEC-THERM için teknik el kitabından veya uygulama tekniği satış birimimizden öğrenebilirsiniz.
Malzeme
Bu ürün nelerden yapılmıştır
Schlüter-BEKOTEC-EN 2520P polistiren EPS 033 DEO (PS 30) malzemeden üretilmiştir ve geleneksel olarak uygulanan çimento veya kalsiyum sülfat bazlı şapların kullanımı için özellikle uygundur. Schlüter-BEKOTEC-EN 1520PF ist polistrol EPS 033 DEO (PS 25) malzemeden üretilmiştir ve üst tarafında bir folyo kaplıdır. Bu özellikle yüzer şap için uygundur.
Muhafaza ve bakım
Bu ürünün bakımı nasıl yapılır
Schlüter-BEKOTEC-EN çürümez ve herhangi bir özel bakıma ihtiyaç duymaz. Şap uygulaması öncesinde ve sırasında polistiren kabarcıklı plaka gerekirse uygun tedbirlerle, örn. yürüme lataları döşenerek, mekanik etkilere bağlı hasarlara karşı korunmalıdır.
