İşlemeden önce plaka üreticisinin döşeme yönergelerinin yanı sıra ilgili ülkelerin ulusal yönetmelikleri (DIN standartları, bilgi bültenleri vb.) dikkate alınmalıdır!
Eğim durumu, uygulanan yalıtım malzemelerinin yanı sıra yalıtım maddelerinin basınca dayanıklılığı (folyo uyumluluğu) bakımından planlamaya bağlı kriterler kontrol edilmelidir.
Plakalar her döşeme bileşiminde döşenebilir (gerekirse üretici bilgileri dikkate alınmalıdır).
Bilgiler:
Plakalar geçerli düzenlemeler bağlamında yüzey eğimi olmadan döşenebilir. Serbest döşemeye bağlı olarak tek taraflı veya köşe yüklenmesi durumunda plaka kaplamasında hareketler meydana gelebileceği dikkate alınmalıdır.
Tavsiye: Yapısal bir boşluk payı sağlamak için en az 10 mm plaka yatak yüksekliği ile başlanmasını öneriyoruz.
Tam yüzeyli yalıtım koruması olarak Schlüter-TROBA-PLUS veya Schlüter-DITRA-DRAIN drenaj membranlarının kullanılmasını öneriyoruz.
Dengeli bir derz oluşumu için bir uygulama planının oluşturulması önerilir.
- Zemin taşıyıcı olmalıdır ve % 1,5 - 2,0 minimum eğim önerilir.
Plakaların taşıma kapasitesi bakımından üretici bilgileri dikkate alınmalıdır. Gerekirse ek plaka yatakları öngörülmelidir.TROBA-LEVEL ile teras plakaları çeşitli eğim durumlarında döşenebilir.
Plaka yatakları ve teras plakları adet sayısını belirlemek için lütfen ana sayfamızda bulunan konfigüratörü kullanın.
Yerleşim noktalarının sayısının ilk genel görünümü, düzen taslağı 1b'de bulabilirsiniz - döşemenin başlangıcı temel olarak en yüksek eğim noktasıdır.
Taslak:
Birinci plaka = 4 yerleşim noktası
Kenar plakaları = 2 yerleşim noktası
Alan plakası = 1 Yerleşim noktası
- TROBA-LEVEL-PL 10 plaka yatakları (10 mm), 90 açı ile üst üste konulabilir.
- 50 mm üstündeki montaj yüksekliklerinde TROBA-LEVEL-PLA 30 adaptörleri (her biri 30 mm), iki TROBA-LEVEL-PL 10 döşeme plakası arasına yerleştirilebilir.
- Eğimin dengelenmesi: Su terazisi ile kaç adet TROBA-LEVEL-AP 1 dengeleme plakasının (her biri 1 mm) üst üste konulabileceği kontrol edilmelidir. Dokuz adetten fazla TROBA-LEVEL-AP 1 dengeleme plakasına ihtiyaç duyulursa, bunun yerine başka bir TROBA-LEVEL-PL 10 plaka yatağı (10 mm) kullanılmalıdır. TROBA-LEVEL-AP 1 dengeleme plakaları (1 mm) yanal olarak birbirine klipslenir - burada sabitlenmeye dikkat edilmelidir.
- Döşeme yönüne dikkat edilmelidir.
- Yandaki plakanın seviyesine ulaşılacak sayıda TROBA-LEVEL-AP 1 dengeleme plakası üst üste yerleştirilmelidir.
- Kenar plaka yatakları 90 'lik açı ile istenilen montaj yüksekliğine gelene kadar üst üste uygulanabilir. TROBA-LEVEL-PL 10 plaka yatakları (10 mm) kenarlar veya köşeler için yarıya ya da dörde bölünebilir (plaka genişliği min. 60 mm). Bunu yapmak için plaka yatağı önce bir maket bıçağı ile çizilir, sonra kırılır ve kullanılmayan kanatlar kesilir. Kesmeden önce hangi yarımların birbirine uyacağına dikkat edilmelidir.
- 50 mm montaj yüksekliğinden itibaren kenar çözümü (oyuklu kenar yapısında da). 60 mm montaj yüksekliğinden itibaren çıkıntı yapan bölümler kısaltılmalıdır.
- 50 mm montaj yüksekliğinden itibaren köşe çözümü (kertikli kenar yapısında da).
60 mm montaj yüksekliğinden itibaren çıkıntı yapan bölümler kısaltılmalıdır.

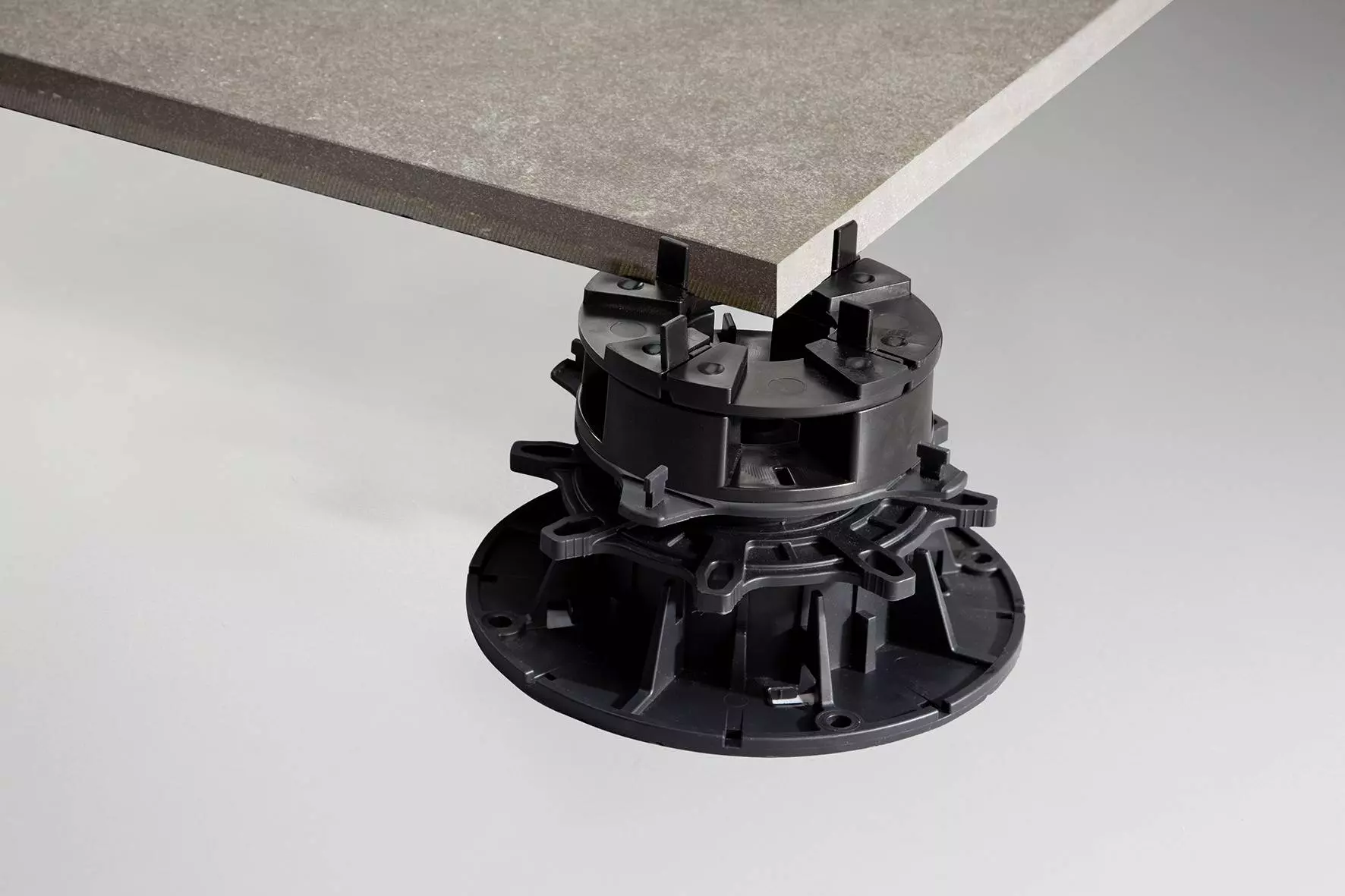

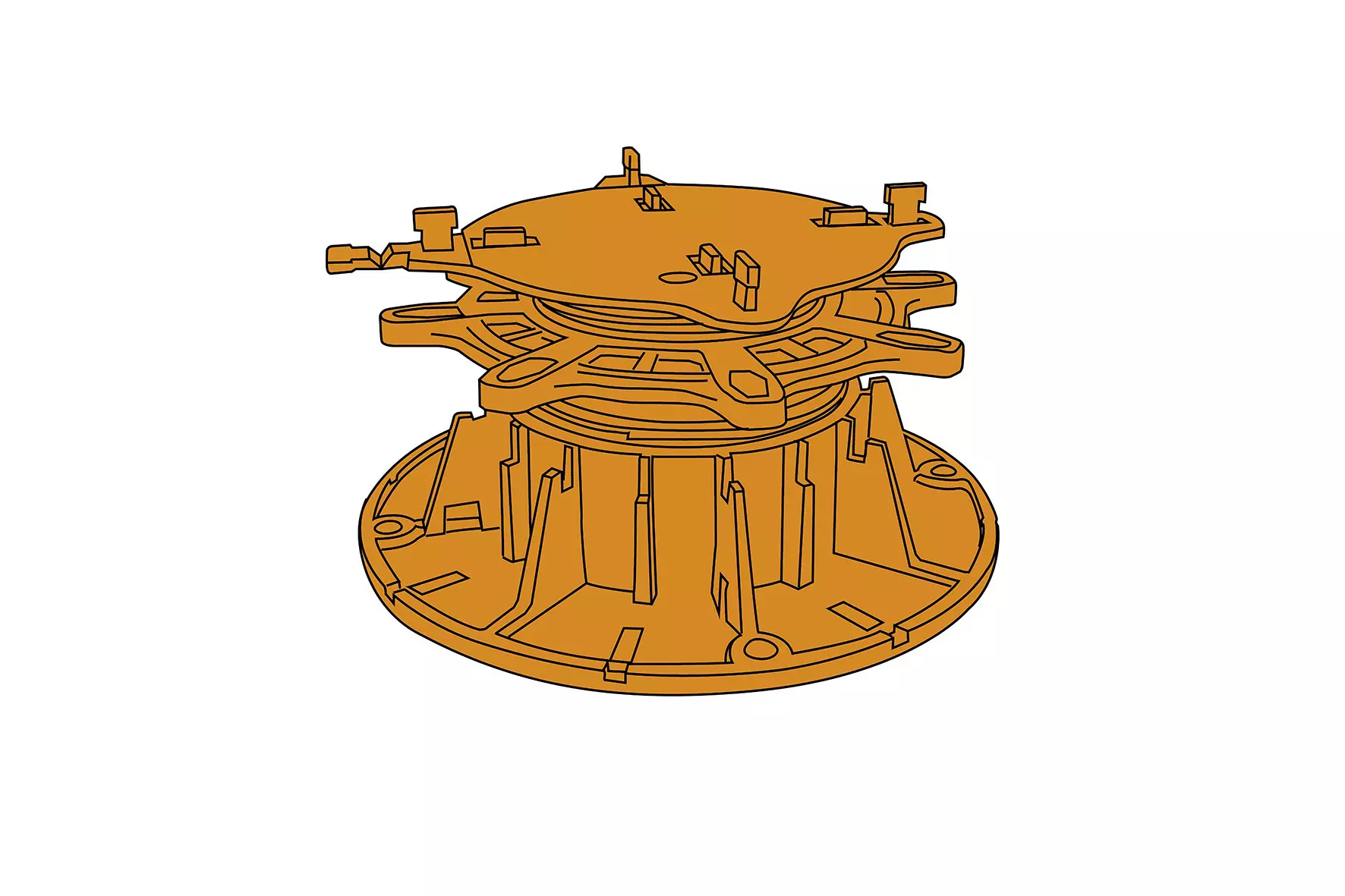

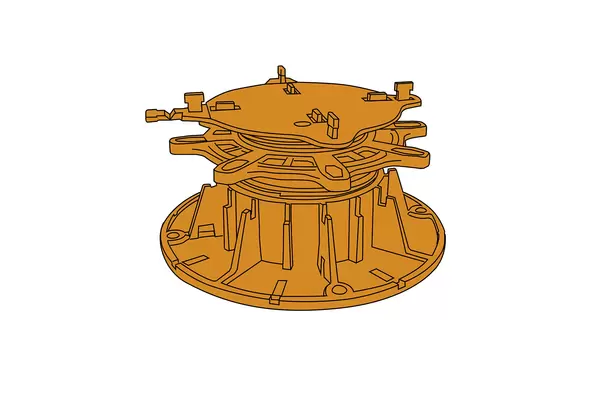

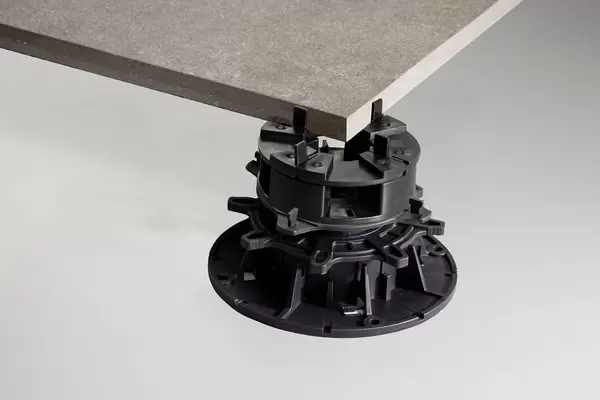

- 60 mm montaj yüksekliğinden itibaren döndürülebilir döşeme plakaları TROBA-LEVEL-PLV 60 da döşenebilir. Ayar çarkı çevrilerek, tekli plaka yatakları 130 mm yüksekliğe kadar değişken olarak sabitlenebilir.
- Gerekirse TROBA-LEVEL-AP 1 dengeleme plakaları ile ince seviyelendirme yanı sıra eğim dengelemesi (Bkz. Poz. 6) gerçekleştirilir.
- Montaj yüksekliği 130 mm üzerindeyse, TROBA-LEVEL-PLV 60 plaka yatağı TROBA-LEVEL-PLA 30 yanı sıra TROBA-LEVEL-PL 10 plaka yatağı ile kombine edilebilir.
- Dört adede kadar TROBA-LEVEL-PLV 60 plaka yatağı üst üste kullanıldığında 60 mm ile 520 mm arası tüm montaj yükseklikleri elde edilir. Döşeme plakaları birlikte kilitlenmelidir.
- Kenar/köşe çözümü: Zemin plakasını alttaki kesme işaretine göre kesin ve duvar ara parçasını yukarı katlayın (bkz. işaret resim 14). İhtiyaç duyulmayan kanatlar kırılmalıdır. Minimum plaka genişliği 85 mm'dir.
- Uzatma: TROBA-LEVEL-PLA 70 (H = 70 mm) ile hızlıca büyük yükseklikler gerçekleştirilmelidir. Bu adaptörler TROBA-LEVEL-PLV 60 zemin plakalarına komple vidalanmalıdır. TROBA-LEVEL-PLA 70 ile bir seviyelendirme öngörülmemelidir. Schlüter-BARA-RHA takılırken, taşıyıcı profilindeki mevcut drenaj açıklıklarının kapatılmadığından emin olunmalıdır.
- Yük dağılımı için opsiyonel olarak TROBA-LEVEL-LV 3 (ø 200 mm, yükseklik 3 mm) bulunur ve bunlar TROBA-LEVEL-PL 10 ve TROBA-LEVEL-PLA 30 ile kombine edilebilir. TROBA-LEVEL-LV 3 plaka yatakları ile düşük montaj yüksekliklerine sahip yapılar oluşturulabilir – hassas seviyeleme TROBA-LEVEL-AP 1 dengeleme plakaları ile gerçekleşir. TROBA-LEVEL-LV 3 kesilebilir ve eşit bir derz oluşumu sağlayan 3 mm kalınlığında kanatlara sahiptir.
- Yalıtımın korunması: Koruma gereksinimlerinde TROBA-LEVEL-PLV 60 veya TROBALEVEL-LV 3 zemin plakaları, TROBA-LEVEL-PLS 6 (H = 6 mm) koruyucu pedlerin dilmelerine sabitlenir. PVC su yalıtımı için koruyucu pedlerin alüminyum ayırıcı yüzeyi aşağıya doğru döşenmelidir. TROBA-LEVEL-PL 10 plaka yatakları kullanımında bunlar pedlere ortalı yerleştirilmelidir.
Yatakların tahmini miktar hesaplaması
- 60 x 60 cm ~ 3,4 yatak/m²
- 75 x 75 cm ~ 4,0 yatak/m²
- 30 x 120 cm ~ 7,0 yatak/m²
- 40 x 120 cm ~ 5,4 yatak/m²
