Schlüter-LIPROTEC-LLPM

LED modülü

Schlüter-LIPROTEC-LLPM/-LLP/-LLPE, homojen ışık dağılımına sahip esnek tam yalıtımlı bir LED hortumdan ve alüminyumdan veya fırçalanmış paslanmaz çelikten bir montaj profilinden oluşan bir LED modülüdür. İsteğe göre LED modülleri 3000 K ya da 4900 K sabit renk sıcaklıklarıyla beyaz ışık aralığında ya da RGB+W renkli ışık aralığında temin edilebilir. Renkli ışık aralığı 16 milyonun üzerinde farklı renk tonunu ve 2500 K - 6500 K renk sıcaklıklarını ayarlamayı mümkün kılar.

Taşıyıcı profiller 11 mm üzerindeki yapı yüksekliğine sahip çevresel etkiler altında kalan bölgelerde kullanıma olanak sağlar. Duvarlarda, tavanlarda ve duş alanlarında montaj mümkündür. Az miktarda yüke maruz kalan iç mekanlarda Schlüter-LIPROTEC-LLPM LED modülleri beyaz LED şeritlerle bağlantılı olarak zemin bölgesine bile monte edilebilir. Havuz ortamında veya dış mekan duvarlarındaki kullanımlarda Schlüter-LIPROTEC-LLPM LED modülü V4A paslanmaz çelik montaj profillerine yerleştirilmelidir.

LED modülleri çeşitli uzunluklarda soketli Tak & Kullan versiyonlar olarak tasarlanmıştır.

LED şeritler işaretlenmiş kesim noktalarından (WW / NW 25 mm aralıklarla, RGB+W 62,5 mm aralıklarla) kısaltılabilir ve birlikte verilen final kapağı setleriyle IP uyumlu kapatılabilir. LED modülleri ışık özelliklerine bağlı olarak kablo bağlantıları ve Y anahtarları üzerinden bir sisteme bağlanabilir. Güç kaynakları ve RGB+W sistemi için gerekli bluetooth kontrolü aynı şekilde soketli Tak & Kullan olarak da tasarlanmıştır ve böylece montajı kolaylaştırır. Profil final kapakları, kablo bağlantıları, dağıtıcılar ve yalıtım işlevi bulunan duvar boşluğu kutuları gibi sisteme uygun aksesuarlar bulunmaktadır.

Schlüter-LIPROTEC-LLPM

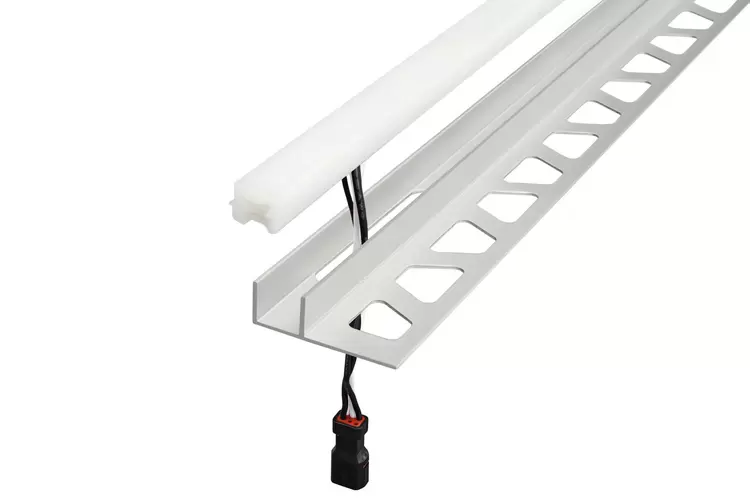

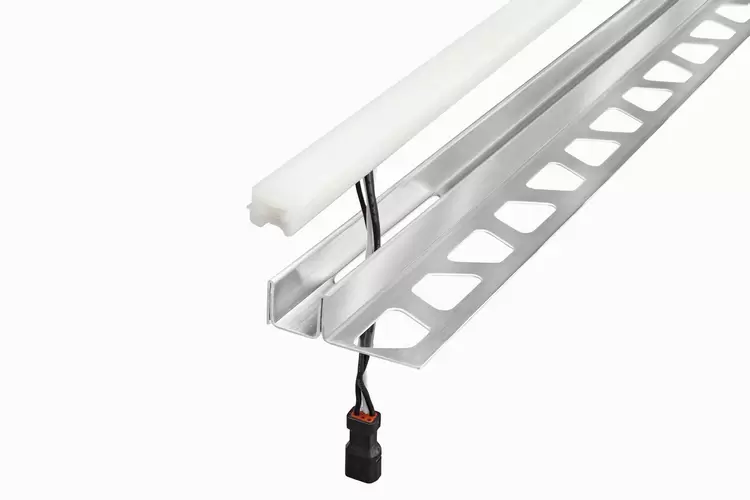

Trapez delikli sabitleme kanatlı eloksallı alüminyum veya paslanmaz çelik (V4A) malzemeden üretilmiş Schlüter-DECO-SG montaj profiline sahip LIPROTEC modülü, renkli RGB+W ışık aralığında doğrusal ışık hattı olarak bir vurgu aydınlatması sağlar. Havuz ortamlarında ve dış ortamlardaki duvarlarda kullanım için paslanmaz çelik V4A montaj profillerine sahip LIPROTEC-LLPM LED modülleri gereklidir.

Beyaz ışıklı LED modülü 11 mm montaj derinliğinde bulunur ve böylece zemin bölgesinde de seramik kalınlığına uygun yüz yüze montaja olanak tanır. Duvar ve tavan bölgesinde RGB+W versiyonunda LED şerit profilden yaklaşık 3 mm çıkıntı yapar.

(Ayrıca bkz. Schlüter-DECO-SG ürün bilgi sayfası 2.16).

1. Besleme kablolarının, güç kaynağının yanı sıra kumandanın kurulumunu ilgili kullanım kılavuzlarından görebilirsiniz.
2. Modülleri monte etmeden önce işlevsellik bakımından kontrol edilmelidir.
3. Besleme kablosu ilk etapta oluklu profilin kablo açıklığına uygun şekilde konumlandırılmalıdır.
4. Profili monte etmeden önce LED şerit profilden çıkartılmalıdır. Söz konusu profillerin işlenmesi ilgili veri sayfalarından öğrenilebilir. Bağlantı kablosunun konnektörü, profilin montajı sırasında arkadan, oluklu profilin kablo geçişinin içinden geçirilmelidir.
5. Doğrudan ıslak zeminlerde kullanımda IP korumalı LED şerit, işaretlenmiş yerlerden 45° açıyla kısaltılmalıdır. Bunun için özellikle özel makas Schlüter-PROCUT uygundur. İşlem yapılırken LED şeridin güç kaynağından ayrılmış olduğuna emin olunmalıdır.

   LED şeridin kesme yüzeyi birlikte verilen silikon sızdırmazlık kapakların yanı sıra özel yapıştırıcı yardımıyla su geçirmez biçimde kapatılmalıdır. Önce silikon sızdırmazlık kapağın yapıştırma yüzeyi üzerine yeterince yapıştırıcı sürülmelidir. Ardından silikon sızdırmazlık kapağı LED şeride yerleştirilir ve yakl. 30 saniye boyunca bastırılır. Final kapağın LED şerit ile temiz bağlanıp bağlanmadığı kontrol edilmelidir. Fazla yapıştırıcı bir bezle temizlenmelidir. Yakl. 30 dakika kuruma süresinden sonra silikon sızdırmaz kapak sıkıca yapışmıştır. LED şerit yalıtılmıştır ve kullanılabilir.

6. Profillerin montajından sonra LED şerit Tak & Kullan bağlantı yardımıyla besleme kablosuna bağlanır ve dikkatli bir şekilde taşıyıcı profile bastırılır.

Islak zeminlere montaj

Modüller nemin yoğun olduğu bölgelere (örn. duşlar) monte edilirse,Schlüter-LIPROTEC-PZH ile oturtulmuş Schlüter-KERDI yalıtım manşetine sahip bir boşluklu duvar kutusu kullanıma sunulur. Bu, Tak & Kullan LED modüllerini geri dönüşü olacak şekilde uygulamak adına geçme bağlantılar için bir boşluklu alan oluşturur. Boşluklu duvar kutusunu kullanmak için bir 40 x 120 mm ölçülerinde yanı sıra 20 mm derinliğinde bir duvar kesiti oluşturulmalıdır. Bağlantı kablosu kablo geçişinden geçirilmeli, bu sırada bağlantı kablosundaki daralan makaronun yalıtım manşeti bölgesine oturmasına dikkat edilmelidir. Kablo geçişi, teslimat kapsamında bulunan iki kablo bağı ile çapraz şekilde sabitlenir ve böylece yalıtılır, ardından kablo bağları kısaltılmalıdır. Boşluklu duvar kutusu oluşturulan kesite yerleştirilir ve yalıtım manşeti ile Schlüter-KERDI-COLL-L ile bileşik yalıtım üzerine yalıtım sağlanır. Kendinden yapışkanlı KERDI manşeti, boşluklu duvar kutusu her taraftan kapanacak şekilde yerleştirilmelidir. Bir açıklık sadece daha sonra montaj profilinin kablo açıklığının bulunacağı yerde yapılmalıdır.

Not: Boşluklu duvar kutusu nem yükü olan bölgelerde uygun şekilde, uzun vadede içinde su birikmeyecek şekilde konumlandırılmalıdır.

Dış mekanda duvarlara montaj

Schlüter-LIPROTEC-LLPM dış mekanlardaki duvarlara vurgu aydınlatması olarak monte edilirse, o taktirde sadece teslimat uzunluğunda (kısaltılmamış) LED modülleri ve sadece V4A paslanmaz çelik Schlüter-DECO-SG montaj profili şeklinde kullanılmalıdır. Duvar yüzeyinin izin verilen yüzey sıcaklığı -20 ile +65°C arasıdır. Sıcaklık etkileri yüzünden malzeme tekniği uzunluk değişiklikleri planlama açısından dikkate alınmalıdır. Geçerli yönetmeliklere ve düzenlemelere bağlı olarak maksimum montaj yüksekliğine uyulmalıdır.

Kontrol yanı sıra güç kaynağı gibi sistem bileşenleri sadece korunmuş iç mekanlarda konumlandırılmalıdır. LIPROTEC-LLPM vurgu aydınlatması için kablo bağlantıları, altyapı konstrüksiyonunun dikkate alınması altında yangın koruma taleplerinin yanı sıra bunların işlevselliği korunacak şekilde planlama yapılmalıdır. Gereken hallerde gerekli yalıtım tedbirleri öngörülmelidir. Bu sırada LED modüllerinin geriye dönük değişimi sağlanmalıdır.

Schlüter-LIPROTEC-LLPM, su ve karla daimi bir temas meydana gelmeyecek şekilde konumlandırılmalıdır.

LED modüllerinin beklenen ömrü (L70F10) dış mekanda (çevre etkilerinin ve ortam koşullarının dikkate alınması altında) 20.000 saattir.

Schlüter-LIPROTEC modülleri şu malzeme çeşitleri ile sunulmaktadır:

Profiller:

• AE = Natürel mat eloksallı alü.
• EB = Paslanmaz çelik V4A hammadde no. 1.4404 = AISI 316L

LED şerit:

• Florürlü, platin bileşikli silikon, Shore sertliği 60, koruma sınıfı IP67

Malzemenin özellikleri ve kullanım yerleri

LIPROTEC modüllerinin kimyasal veya mekaniksel yükler altında uygulanabilmesi ilgili duruma göre açıklığa kavuşturulmalıdır. Aşağıda ancak birkaç genel bilgi verilebilmektedir.

Alüminyum eloksal: Alüminyum, eloksal yüzeyi ile olağan kullanımda değişim göstermeyen yüksek kaliteli bir yüzey sağlamaktadır.

Alüminyum, alkali maddelere karşı hassas bir malzemedir.

Çimento içeren maddeler nemle birlikte alkalik etki yaratır ve yoğunluk ve süresine göre korozyona neden olabilir (alüminyum hidroksit oluşumu).

Bu nedenle, görünen yüzeylerdeki harç ve derzler derhal temizlenmeli ve yeni döşenmiş olan kaplamaların üzerine folyo serilmemelidir. Profil tam yüzeyli bir şekilde seramik yapıştırıcısına yerleştirilmelidir, böylece boşluklarda su toplanması önlenir.

Paslanmaz çelik: Paslanmaz çelik mekanik yüke dayanıklıdır ve yüksek bir kimyasal dayanıklılığa sahiptir. 1.4404 kalite paslanmaz çelikte tüm kimyasal zorlanmalara karşı dayanıklı değildir. Hidroklorik ya da hidroflorik asit ya da belirli klor ve tuzlu su konsantrasyonları gibi maddeler hasarlara neden olabilir. Bu nedenle, beklenen özel basınçlar daima önceden açıklığa kavuşturulmalıdır.

Kısaltılmamış LED modülleri IP67 koruma sınıfına uygundur. Birlikte verilen final kapaklarının kullanılması sayesinde kısaltılmış LED modülleri IP67 koruma sınıfına uygun şekilde kapatılabilir.

Platin bileşikli silikondan florürlü LED şeritleri kir tutmaz ve Shore sertlikleri 60'tır.
