Schlüter-KERDI-LINE-VARIO-H 40 WOT  Lineer hemzemin duşlar için koku tutucusuz gider sistemi

Schlüter-KERDI-LINE-VARIO, seramik karo veya doğal taş ile hemzemin duş yapımı için değişken, çok parçalı, lineer bir drenaj sistemidir.

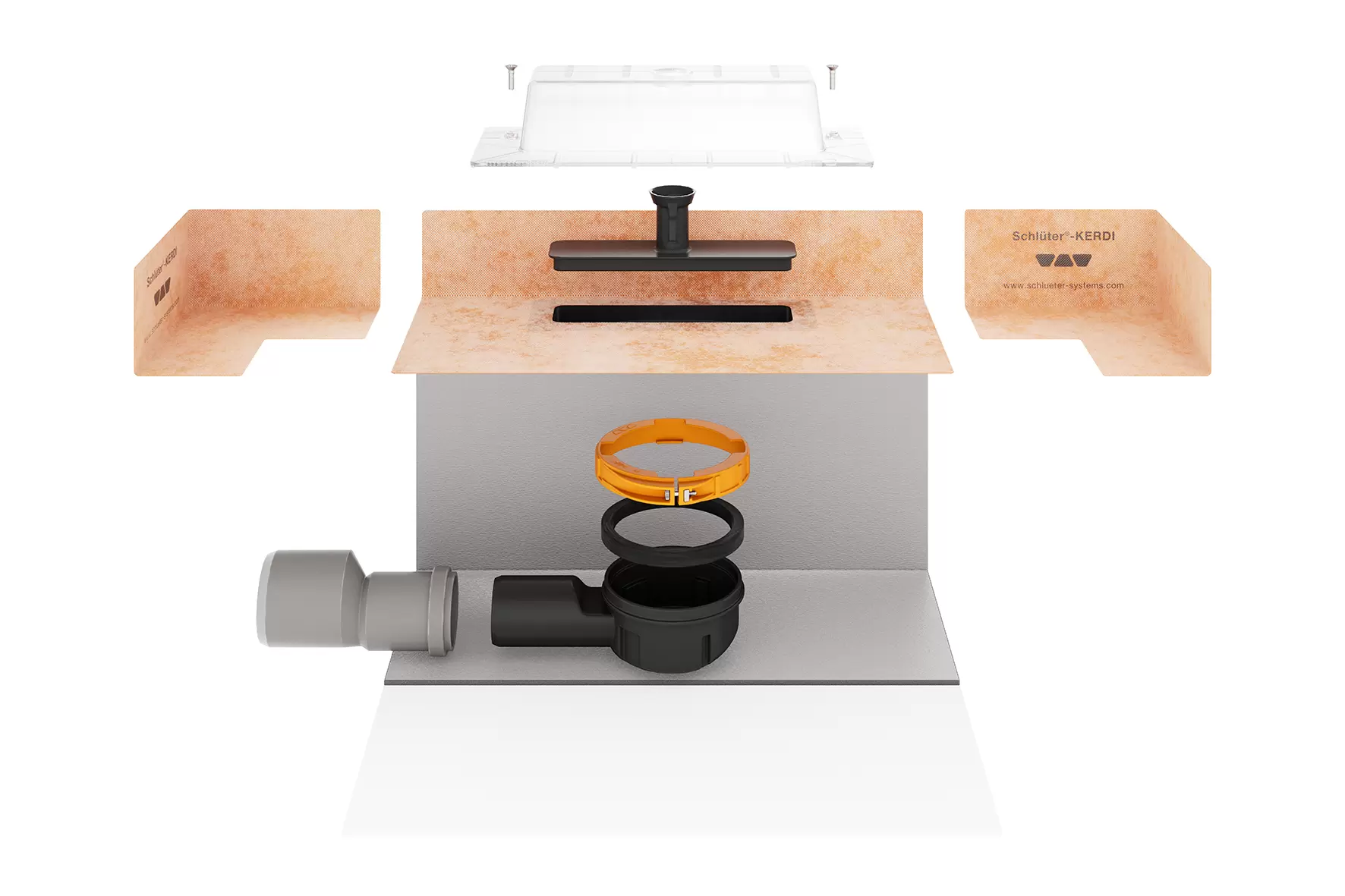

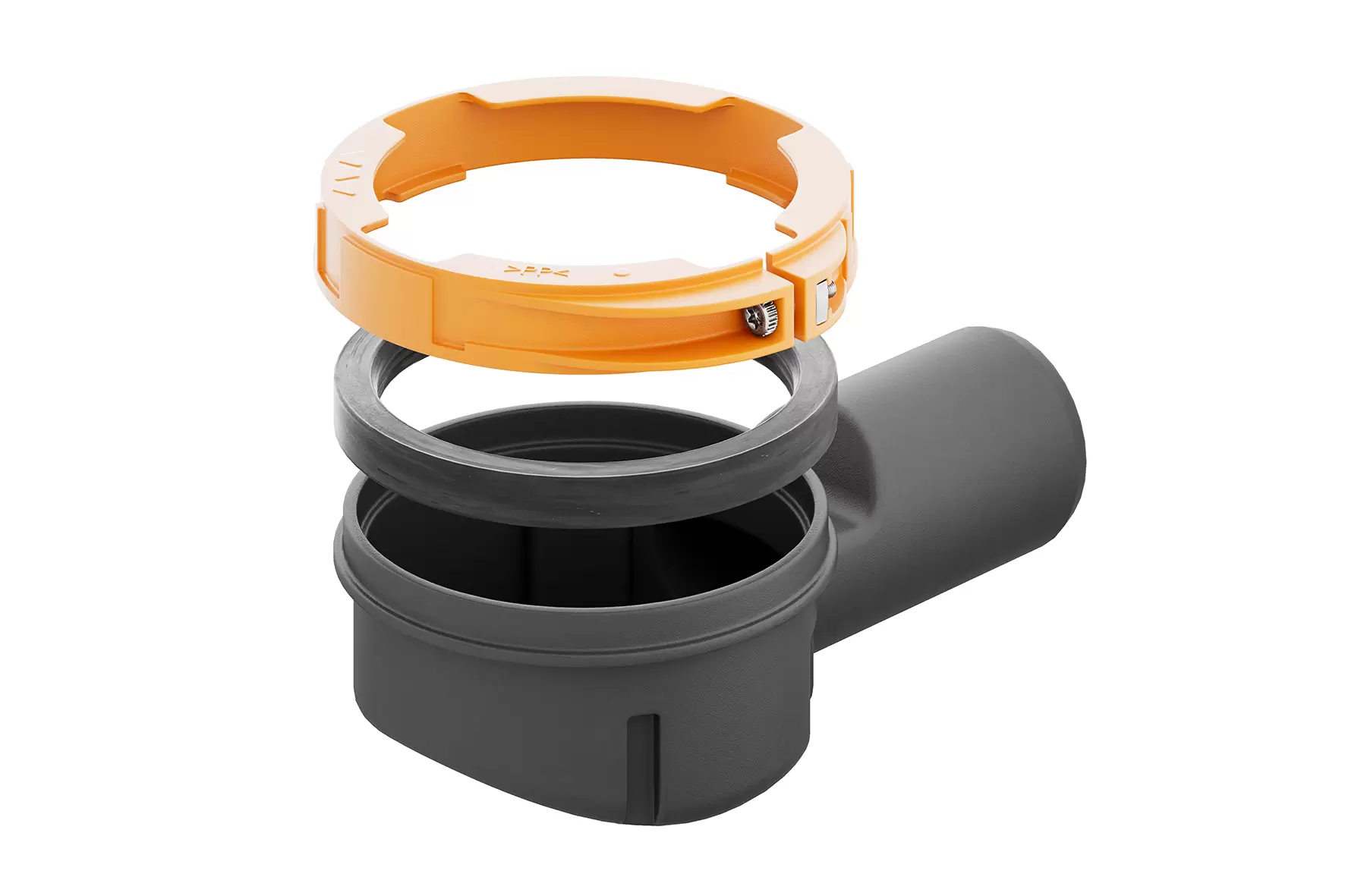

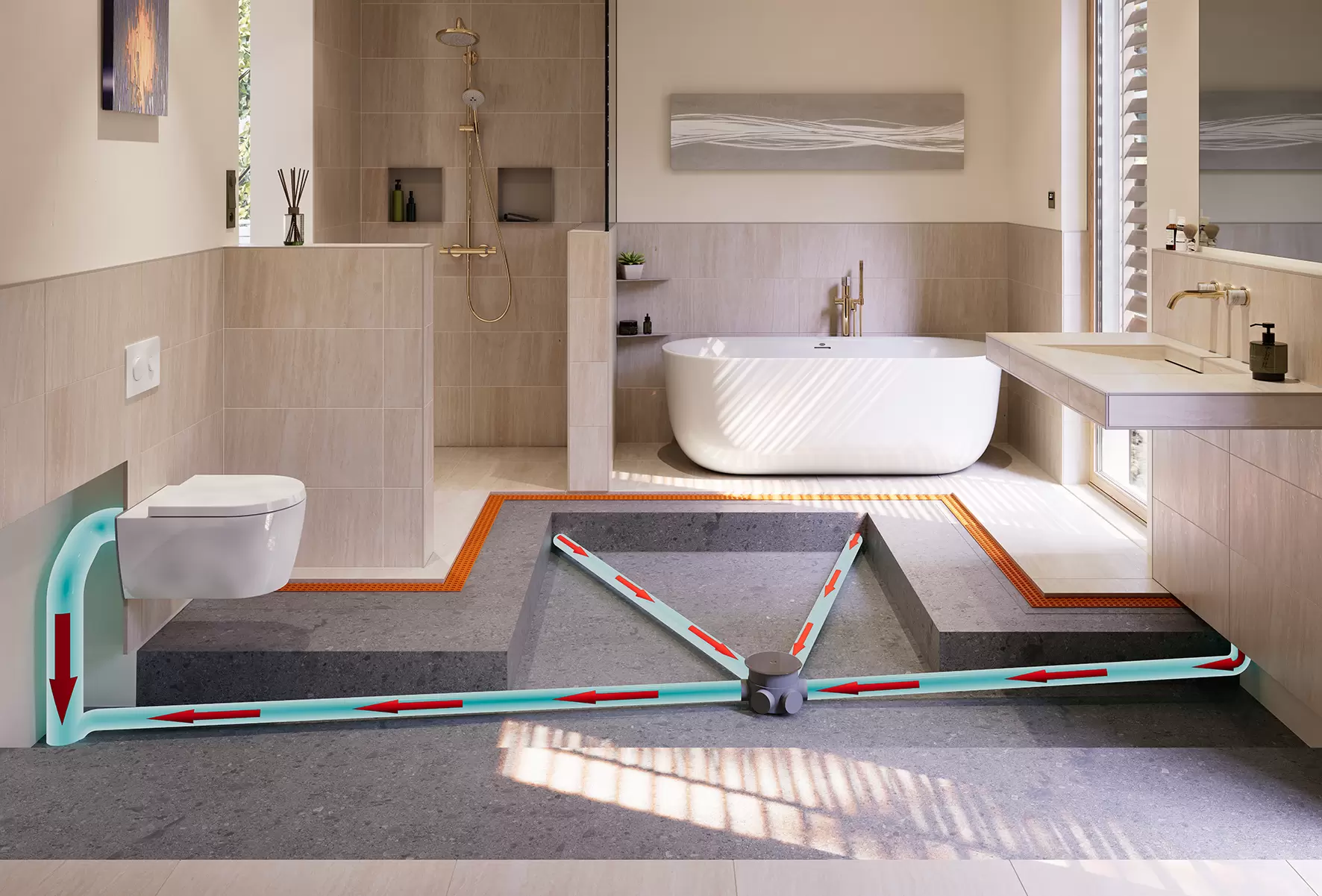

KERDI-LINE-VARIO H 40 WOT'nun iki parçalı yatay drenaj ünitesi, bir gider yuvasından ve bir gider adaptöründen oluşur. Drenaj gövdesi, entegre edilmemiş koku tutucusuz çok düz bir yapıda, 360° dönebilen dalga şeklindeki bir gider yuvasından oluşur. Bu durumda bir merkezi sifon zorunlu olarak gereklidir.

Sete dahil olan ses yalıtım parçası, çevredeki duvar ve zemin konstrüksiyon yapısına bir noktasal ses iletimini güvenilir bir şekilde engeller. Ayrıca doğrudan duvar montajı için bir konumlandırma yardımı görevi görür.

Özellikle alçak bir yapı yüksekliği sağlamak için Schlüter-KERDI-LINE-VARIO-H40'ta entegre Schlüter-KERDI-FLEX manşonlu drenaj adaptörü, fabrikada bir contayla donatılmış gider gövdesi su geçirmez şekilde yerleştirilir ve bir sıkıştırma halkası ile sabitlenir. Sıkıştırma halkasının gevşetilmesi sayesinde gider yuvası 360° döndürülebilir. Bu sayede drenaj yapı tarafındaki her montaj durumuna adapte edilebilir.

KERDI-LINE-VARIO için iki dizayn drenaj profili kullanıma sunulur. Bunlar değişken uzunluklarda kesilebilir, yüksekliği ayarlanabilir ve fabrika çıkışlı iki adet uyumlu final kapağı ile birlikte teslim edilir.

Schlüter-KERDI-LINE-VARIO COVE değişken şekilde kısaltılabilen oyuklu bir drenaj profilidir. Seçime bağlı olarak fırçalanmış paslanmaz çelik V4A veya TRENDLINE yüzeyli toz kaplamalı alüminyum olarak temin edilebilir. Bu 120 cm ve 180 cm uzunluklarda mevcuttur.

26 mm ve 34 mm ile iki profil genişliği kullanıma sunulur. İnce modelde gider kanalı sadece 8 mm genişliğe ve 140 mm uzunluğa sahiptir.

Geniş modelde gider kanalı 14 mm genişliğe ve aynı şekilde 140 mm uzunluğa sahiptir. Bu, çıkartılabilir köprü vasıtasıyla görsel bakımdan göze hoş gelen bir şekilde kapatılır.

Geniş modelde opsiyonel olarak bir saç süzgeci kullanıma sunulur.

Schlüter-KERDI-LINE-VARIO-WAVE değişken şekilde kısaltılabilen W şeklinde bir drenaj profilidir. Aynı şekilde fırçalanmış paslanmaz çelik V4A veya TRENDLINE yüzeyli toz kaplamalı alüminyum olarak temin edilebilir. Bu 120 cm ve 180 cm uzunluklarda mevcuttur.

Alüminyum modelde 34 mm ile 42 mm olmak üzere iki profil genişliği kullanıma sunulur. Daha ince olan modelde orta gider kanalı sadece 14 mm genişliğinde ve 140 mm uzunluğundadır. 42 mm genişliğe sahip modelde gider kanalı 24 mm geniş ve 140 mm uzunluğa sahiptir ve böylece opsiyonel satılan bir saç süzgecinin oturması için yeterli yer sunar.

Profil genişliği 42 mm olan paslanmaz çelik modelde gider kanalı 25 mm genişliğe ve 140 mm uzunluğa sahiptir ve aynı şekilde opsiyonel satılan bir saç süzgecinin oturması için yeterli yer sunar.

Tüm KERDI-LINE-VARIO WAVE profil modellerinde gider kanalı çıkarılabilir bir köprü ile görsel olarak şık bir şekilde kapatılmıştır.

Fabrika çıkışlı olarak drenaj adaptörüne entegre edilen esnek KERDI manşonu hem taban alanında hem de yükselen duvarlarda; drenaj gövdesinin su yalıtımı için; size güvenli bir bağlantı sunar. Montaj sırasında şeffaf koruyucu kapak sayesinde korunur.

Böylece Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT veya Schlüter-KERDI-BOARD yalıtım sistemleri ve bunlara ait Schlüter-KERDI-COLL-L veya Schlüter-KERDI-FIX sistem yalıtım yapıştırıcıları ile bağlantılı olarak, hat drenajı ile test edilmiş bileşik yalıtım elde edilir. Schlüter yalıtım sistemleri genel olarak yapı denetimi test belgelerine (abP) yanı sıra bir Avrupa Onayı'na (ETA = European Technical Assessment) sahiptir.

KERDI-LINE yukarıda sözü edilen sızdırmazlık sistemlerinin bir sistem bileşenidir ve DIN 18534 sızdırmazlık standardı uyarınca takılabilir.

Not:

KERDI-LINE-VARIO'da değişken drenaj nedeniyle eğimli bir şapın uygulanması gereklidir. Şap, yüzeyde DITRA (bkz. ürün veri sayfası 6.1) veya DITRA-HEAT (bkz. ürün veri sayfası 6.4) ile yalıtılmalıdır. Schlüter-SHOWERPROFILE-S ve -R (bkz. ürün veri sayfası 14.1) zemin bağlantısı veya duvar bağlantısı için sistem tamamlayıcısı olarak mevcuttur. Yan duvarların eğimi için, SHOWERPROFILE-S - eğime göre - kama şeklinde biçimlendirilmiştir. Çevre duvarları KERDI (bkz. ürün veri sayfası 8.1) ile yalıtılmalı veya yalıtım için KERDI-BOARD (bkz. ürün veri sayfası 12.1) kullanılmalıdır.

Ses tutucu

DIN 4109, VDI 4100, ÖNORM B 8115-2 ve/veya SIA 181 uyarınca ses korumaya uyulması için Schlüter-KERDI-LINE-SR ile KERDI-LINE-VARIO'nun test edilmiş yapı seçenekleriyle ayak sesi ve kurulum gürültü seviyelerinin yanı sıra kullanım gürültüsünü gereksinimlerini karşılayan bir ses yalıtım membranı kullanıma sunulur. Ayrıntılı bilgileri planlama temelinde bulabilirsiniz.

Uygulama KERDI-LINE-VARIO-H 40

1. Adaptör dahil KERDI-LINE-VARIO H 40 gider muhafazası, taşıyıcı yapının veya birlikte teslim edilen 4 mm kalınlığındaki ses koruma parçasının (gerekirse uygun ayak sesi yalıtımı, ayrıca bkz. bölüm ses yalıtımı) üzerine ortalı konumlandırılır. Bu sırada koruyucu kapak üzerindeki orta işaretine dikkat edin. Optimum hizalama için, birlikte verilen su terazisi koruyucu kapakta bunun için öngörülen girintiye yerleştirilebilir.

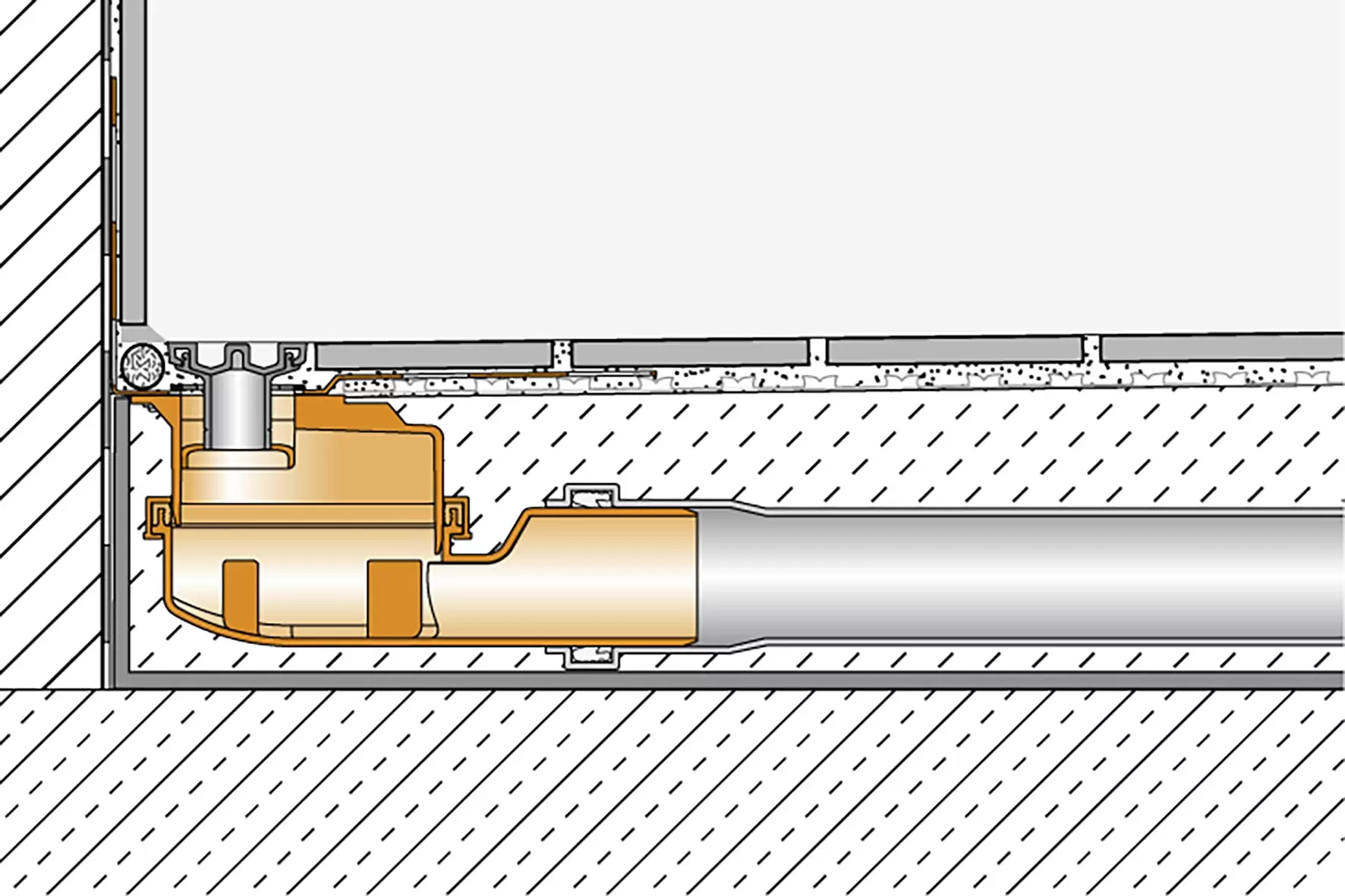

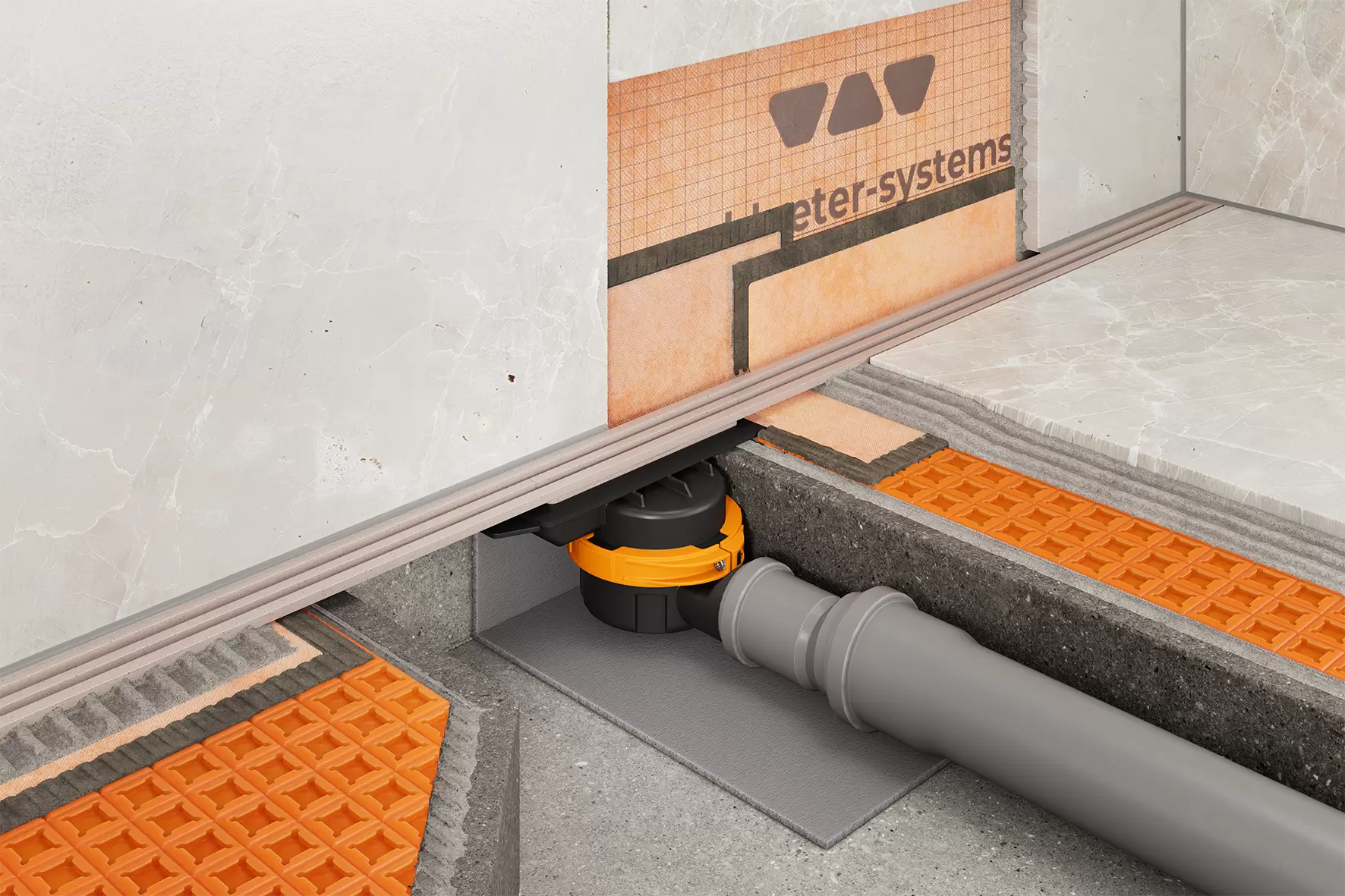

2. Doğrudan duvara montajda ​​adaptör ve koruma kapağı dahil gider gövdesi set içerisinde bulunan 4 mm kalınlığındaki ses yalıtım parçası ile birlikte yükselen duvarın önüne konumlandırılır. Bu, WAVE profillerini kullanırken yükselen duvardan (duvar kaplaması olmadan) 11 mm'lik tanımlanmış bir mesafe sağlar. COVE 26 profilleri kullanıldığında ses koruma parçası ile bağlantılı olarak 15 mm duvar mesafesi oluşur. Burada da sadece 11 mm duvar mesafesi elde etmek için COVE 26 profilleri kullanılırken duvar alanında ses yalıtım parçası kullanımından vazgeçilmelidir. Ya da aradaki fark uygun bir malzemeyle, örneğin 5 mm Schlüter-KERDI-BOARD ile dengelenmelidir. Alternatif olarak aynı görünümde sadece 8 mm daha geniş olan COVE 34 profili yerleştirilebilir.
3. Drenaj hattına bağlantı için, sıkıştırma halkasını birlikte verilen alyan anahtarı kullanılarak gevşetin ve gider muhafazasını yapısal koşullara göre hizalayın.
4. Ardından adaptörün halen dayanak noktasına kadar takılı olup olmadığını kontrol edin. Ardından sıkıştırma halkasını tekrar el sıkılığında sıkın.
5. Drenaj hattına bağlandıktan sonra istenen pozisyonu tekrar kontrol edin. Pürüzlülüğü sağlamak ve yüksekliği ayarlamak için, drenaj gövdesi bir tesviye yüzeyi üzerinde tam olarak hizalanabilir.
6. Lütfen bir sızıntı testi yapın.
7. Duş alanının eğimli şapını (% 2), tüm gider gövdesini taşıyıcı bir şekilde tamamen kapatacak şekilde uygulayın. Fabrikada vidalanan inşaat koruma kapağı, bir hizalama ve sökme yardımcısı olarak işlev görür ve tablanın üst kenarı ile aynı hizadadır.

Uygulama KERDI-LINE-VARIO-H 50

1. Adaptör dahil KERDI-LINE-VARIO H 50 gider muhafazası, taşıyıcı yapının veya birlikte teslim edilen 4 mm kalınlığındaki ses koruma parçasının üzerine ortalı konumlandırılır. (Uygun darbe sesi yalıtımı da yerleştirilebilir, bunun için ayrıca bkz. bölüm ses yalıtımı.) Bu sırada koruyucu kapak üzerindeki orta işaretine dikkat edin. Optimum hizalama için, birlikte verilen su terazisi koruyucu kapakta bunun için öngörülen girintiye yerleştirilebilir. Gider adaptörü, zemin yapısının yüksekliğine uygun uzunlukta kesilir, temiz bir şekilde çapakları temizlenir ve sıkıştırma halkasını söktükten sonra ekte bulunan kaydırma gres yağı yardımıyla gider gövdesine takılır.
   Not: Yalıtımlı kaplamalarda yükselme hareketlerini sağlamak için gider adaptörünü, gider gövdesine oturmayacak şekilde kısaltın.
2. Doğrudan duvara montajda ​​adaptör ve koruma kapağı dahil gider gövdesi set içerisinde bulunan 4 mm kalınlığındaki ses yalıtım parçası ile birlikte yükselen duvarın önüne konumlandırılır. Bu sayede Schlüter-WAVE profilleri kullanırken yükselen duvardan (duvar kaplaması hariç) 11 mm'lik tanımlanmış bir mesafe sağlanır. COVE 26 profilleri kullanıldığında ses koruma parçası ile bağlantılı olarak 15 mm duvar mesafesi oluşur. Burada da sadece 11 mm veya daha az duvar mesafesi elde etmek için COVE 26 profilleri kullanılırken duvar alanında ses yalıtım parçası kullanımından vazgeçilmelidir. Ya da aradaki fark uygun bir malzemeyle, örneğin 5 mm Schlüter-KERDI-BOARD ile dengelenmelidir. Alternatif olarak aynı görünümde sadece 8 mm daha geniş olan COVE 34 profili yerleştirilebilir.
3. Drenaj hattına bağlantı için drenaj gövdesini yapısal şartlara göre hizalayın.
4. Drenaj gövdesinin oturmasını kontrol edin ve ardından sıkıştırma halkasını tekrar el sıkılığında sıkın.
5. Drenaj hattına bağlandıktan sonra istenen pozisyonu tekrar kontrol edin. Pürüzlülüğü sağlamak ve yüksekliği ayarlamak için, drenaj gövdesi bir tesviye yüzeyi üzerinde tam olarak hizalanabilir. Dahil olan sabitleme seti yardımıyla, gider gövdesi isteğe bağlı olarak taşıyıcı konstrüksiyona sıkıca vidalanabilir.
6. Lütfen bir sızıntı testi yapın.
7. Şapı uygulamadan önce, birlikte verilen su terazisini çıkarın. Duş alanının eğimli şapını (% 2), tüm gider gövdesini taşıyıcı bir şekilde tamamen kapatacak şekilde uygulayın. Fabrikada vidalanan inşaat koruma kapağı, bir hizalama ve sökme yardımcısı olarak işlev görür ve tablanın üst kenarı ile aynı hizadadır.

Ayırma ve sızdırmazlık

8. Şap yüzeyi üzerinde yürünebildiğinde inşaat koruma kapağını sökün. Oluşan şap kusurlarını bu alanda ince harç ile düzeltin.
9. Daha sonra DITRA'yı ince harç yatak (diş önerisi 3 x 3 mm veya 4 x 4 mm) veya DITRA-HEAT (diş önerisi 6 x 6 mm) ile şap yüzeyine sıkıca yapıştırın. Kenar izolasyon şeritlerini ve ses yalıtım elemanlarını doğru yükseklikte kesin. DITRA veya DITRA-HEAT üzerindeki seramik formatı en az 5 x 5 cm olmalıdır (ayrıca bkz. ürün bilgi sayfası 6.1 ve 6.4).
10. KERDI manşonu yapıştırmak için, sıkı oturan yüzey yalıtımının üzerine KERDI-COLL-L yalıtım yapıştırıcısı (bkz. ürün veri sayfası 8.4) dişli bir mala ile 3 x 3 veya 4 x 4 mm ile uygulayın ve bunun içine KERDI manşonu tam yüzeyli gömün. Yapıştırıcının açık kalma süresine uyulmalıdır.
11. Duvar bağlantıları da KERDI-COLL-L kullanılarak, KERDI-KEBA yalıtım bandı ile yapıştırılmalı ve profesyonel olarak uygulanmalıdır.
12. Kaplama malzemesi olarak seramik veya doğal taş uygulanabilir. (Seçilen drenaj profiline bağlı olarak kaplama kalınlıkları)

Drenaj profillerinin uygulanması

1. Drenaj profili, ekteki kesme mastarı kullanılarak uygun bir el testeresi (açılı kesici ile değil) ile yapı gereksinimlerine göre uzunlamasına kesin ve ardından profilin çapaklarını alın.
2. Basit ve güzel görünümlü bir bitiş için teslimat kapsamına iki uç kapağı dahildir.
3. COVE 26 ve 34 yanı sıra WAVE 34 profilleri bir kapak çerçevesi ile birlikte gelir, bunları ilk başta ince yataklı harç kullanılarak gider adaptörüne hassas bir şekilde sabitleyin.
4. Drenaj profilinin yüksekliğini, ince yataklı harcın kaplamanın yüzeyi ile aynı hizada olacak veya biraz daha alçak olacak şekilde doldurarak ayarlayın. Optimum yük aktarımı için, özellikle drenaj deliği alanında, drenaj profilinin boşluksuz harçla gömülmesine dikkat edin.

Not:

KERDI-LINE-VARIO'nun ahşap konstrüksiyonlara montajı da mümkündür. İlgili ayrıntılar talep üzerine temin edilebilir. Drenaj, yüzey drenajı prensibine göre gerçekleşir. Bu sırada drenaj profili bölgesinde yapıya bağlı olarak yakl. 1 cm kadar bir su birikmesi meydana gelir. O nedenle KERDI-LINE-VARIO lineer drenajının konumlandırılması, duş alanının giriş bölgesinde kullanılmak üzere değil, sadece duvar ve orta alan için öngörülmüştür.

Sorularda lütfen uygulama tekniği satış departmanımızla iletişime geçin.

KERDI-LINE-VARIO WAVE drenaj profili, daha sonra yüksek kaliteli dokulu toz boya ile kaplanan eloksallı alüminyumdan yapılmıştır. Ayrıca fırçalanmış yüzeye sahip paslanmaz çelik V4A'dan (malzeme no.: 1.4404 = AISI 316L) olarak da bulunur.

Schlüter-KERDI-LINE-VARIO COVE, sonrasında yüksek kaliteli dokulu toz boya ile kaplanan eloksallı alüminyumdan yapılmıştır. Ayrıca fırçalanmış yüzeye sahip paslanmaz çelik V4A'dan (malzeme no.: 1.4404 = AISI 316L) olarak da bulunur.

Dalgalı drenaj/gider gövdesi ve gider adaptörü darbelere karşı yüksek dirençli PP'den (polipropilen) yapılmıştır.

Bileşik yalıtıma bağlantı için drenaj adaptörüne sıkıca kaynaklanmış olan KERDI yalıtım manşonu (bkz. ürün veri sayfası 8.1) polietilen bir levhadan yapılmıştır.

Dalgalı giderdeki/gider gövdesindeki sıkıştırma halkası renkli PVC'den (polivinil klorür) yapılmıştır.

Koruyucu kapak şeffaf akrilonitril bütadien stirenden (ABS) yapılmıştır.

Malzemenin özellikleri ve kullanım yerleri

Schlüter-KERDI-LINE-VARIO drenaj sistemi H50 G5, EN 1253-1 uyarınca kontrol edilmiş ve sertifikalanmıştır. H40 G5 modeli DIN EN 1253-2 uyarınca kontrol edilmiş ve sertifikalanmıştır. H40 G6 modeli DIN EN 1253-6'ya uygundur.

Alüminyumdan yapılmış WAVE profili hariç tüm drenaj profilleri tekerlekli sandalyeler için uygundur. Schlüter-KERDI-LINE-VARIO drenaj profilleri çok sayıda farklı malzeme ve yüzeylerde üretilmektedir. Duruma özel olarak öngörülen drenaj sisteminin beklenen kimyasal, mekanik ve diğer etkilere uygun olup olmadığını açıklığa kavuşturun. Aşağıda malzeme özelliklerine dair bazı genel bilgiler bulacaksınız.

COVE ve WAVE drenaj profilleri fırçalanmış paslanmaz çelik V4A'dan (malzeme yüzeyi no. 1.4404 = AISI 316L) yapılmıştır ve yüksek mekanik yüklenebilirliğe ilave olarak, özellikle, örneğin asidik veya alkali ortamlar, temizlik maddeleri gibi kimyasallara karşı direnç gerektiren uygulamalar için uygundur. Bur profilleri konutların, yaşlı bakımevlerinin, otellerin, okulların banyolarının yanında umumi banyo ve duş alanlarında kullanabilirsiniz. Ayrıca 1.4404 kalite paslanmaz çelik, örneğin hidroklorik veya hidroflorik asit ve belirli klor ve tuzlu su konsantrasyonları gibi tüm kimyasal streslere karşı dayanıklı değildir. Bu, aynı zamanda bazı durumlarda tuzlu deniz suyu yüzme havuzlarına da uygulanır. Özel olarak beklenen yüklerde kullanımı zamanında açıklığa kavuşturun.

Alüminyumdan (alüminyum yapı kaplamalı) yapılmış COVE ve WAVE drenaj profilleri doğal karakterli yüzeylerdir. Alüminyum ön işlemden geçirilmiş (eloksallı) ve poliüretan toz boya ile kaplanmıştır. Kaplama belirli bir renge sahiptir ve ayrıca UV ışınlarına ve hava koşullarına dayanıklıdır. Bur profiller konutların, yaşlı bakımevlerinin, otellerin, okulların banyolarında kullanılabilir. Görünen kenarlar aşındırıcı ve çizici dış etkenlere karşı korunmalıdır.
