Schlüter-KERDI-LINE-TF  Paslanmaz çelik çerçeveli seramik oluğu

Schlüter-KERDI-LINE, seramik karo, doğal taş veya kaplamalar ile hemzemin duş yapımı için çok parçalı, doğrusal bir drenaj sistemidir. Derin çekme bir oluk gövdesinin yanı sıra serbest seçilebilir kapaklardan/çerçeve konstrüksiyonlarından oluşur. Bunlar birlikte teslim edilen montaj yardımıyla çeşitli zemin kaplama kalınlıklarına kademesiz adapte edilebilir. KERDI-LINE, düz bir yüzeyde merkezi montaj ya da duvar dibi montajı için uygundur.

Çerçeve konstrüksiyonları 3 tipte bulunur:

• Bir 10 mm genişlikte, fırçalanmış, polisajlı veya toz kaplama görünür yüzeye sahip profil çerçevesi olarak
• Zarif tasarım kaplamalarına sahip kontür çerçevesi olarak
• Minimum görünür yüzeye ve optimum kenar korumasına sahip TF çerçeve olarak.

Yatay gidere sahip Schlüter-KERDI-LINE-H bir entegre koku tutucusu ve bir gider gövdesi ile donatılmıştır.

Oluk taşıyıcılarının yüksekliği: DN 40 (40 mm) = 78 mm DN 50 (50 mm) = 97 mm

Öne doğru yatay gidere sahip Schlüter-KERDI-LINE-H 50 G2 entegre bir koku tutucusu ile donatılmıştır ve DIN EN 1253 uyarınca 2 cm birikme yüksekliğinde ≥ 0,8 l/s gider kapasitesine yanı sıra 50 mm birikme suyu yüksekliğine sahiptir.

Oluk taşıyıcısının yüksekliği: DN 50 (50 mm) = 120 mm

Öne doğru yatay gidere sahip Schlüter-KERDI-LINE-F gider gövdesine entegre bir koku tutucusu ile donatılmıştır.

Oluk taşıyıcılarının yüksekliği: DN 40 (40 mm) = 60 mm DN 50 (50 mm) = 97 mm

Örneğin kat tavanı üzerinden dikey drenaj için öngörülen Schlüter-KERDI-LINE-V, -VS ve -KERDI-LINE-VOS çeşitli donanımlarda bulunur. KERDI-LINE-V gider gövdesine takılmış bir koku tutucusuna sahiptir. KERDI-LINE-VS ve KERDI-LINE-VOS bir Röhrensiphon geliefert boru sifon ile birlikte teslim edilir – KERDI LINE-VOS için merkezden kaçık giderle de.

Oluk taşıyıcısının yüksekliği: DN 50 (50 mm) = 24 mm

Dikey drenaj için Schlüter-KERDI-LINE-V 50 G2 gider gövdesine entegre edilmiş bir koku tutucusu ile donatılmıştır ve DIN EN 1253 uyarınca 2 cm toplama yüksekliğinde ≥ 1,0 l/s gider kapasitesine yanı sıra 50 mm birikme suyu yüksekliğine sahiptir.

Oluk taşıyıcısının yüksekliği: DN 50 (50 mm) = 48 mm

Sunulan tüm drenaj sistemleri dizayn kapaklı kontür çerçevelerinin yanı sıra profil çerçeveleri ve TF çerçevesi için de vardır!

KERDI-LINE-H 50 ve KERDI-LINE-H 40'ta oluk gövdesi kolay ve hızlı montaj için polistrol malzemeden uygun biçimlendirilmiş oluk taşıyıcısına takılır. KERDI-LINE-V, -H 50 G2 ve KERDI-LINE-F'de oluk gövdesi ve oluk taşıyıcısı halihazırda birbiriyle sıkı bir şekilde birleşmiştir.

Oluk gövdesinin çevresini dolaşan yapıştırma flanşının üzerine üretim esnasında KERDI yalıtım sisteminden bir manşet sıkıca yapıştırılmıştır. Bu hem taban alanında hem de yükselen duvarlarda; oluk gövdesinin bileşik yalıtıma güvenli bağlantısı sağlamaya yarar. Böylece Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT, Schlüter-KERDI-BOARD yalıtım sistemleri ve bunlara ait Schlüter-KERDI-COLL-L veya Schlüter-KERDI-FIX sistem yalıtım yapıştırıcıları ile bağlantılı olarak, hat drenajı ile test edilmiş bileşik yalıtımlar elde edilir.

KERDI-LINE DIN 18534 sızdırmazlık standardına uygun bir sistem bileşenidir. Yukarıda belirtilen Schlüter sistemleri ile birlikte bir genel yapı denetimi test sertifikasına (abP) sahiptir. abP'ye göre neme maruz kalma sınıfları ilgili veri sayfalarında listelenmiştir. KERDI-LINE, ETAG 022 (bileşik yalıtım) uyarınca Avrupa onayına (ETA = Avrupa Teknik Değerlendirmesi) sahip bir sistemin bileşenidir. KERDI-LINE ile test edilen yukarıda belirtilen Schlüter ürünleri bir CE işareti ile işaretlenmiştir.

Not: Schlüter-KERDI-LINE ve çerçeve konstrüksiyonları çimento bazlı seramik yapıştırıcıları ile monte edilmelidir. Oluklarda, çerçevelerde ve ızgaralarda asetik asit bazlı silikon kullanımına izin verilmez.

Profil çerçevesinin görünür yüzeylerinin yanı sıra kapaklar – kapalı veya zımbalanmış – fırçalanmış, polisajlı paslanmaz çelikten veya toz kaplama paslanmaz çelikten oluşur. Profil çerçevesi gibi TF çerçeve için de bir seramik tekne de teslim edilebilir. Ayrıca çerçevesiz, yüksekliği bağımsız bir kaplama taşıyıcısı (KERDI-LINE-D) kullanıma sunulur.

Not: TF çerçevesi kullanılmadan oluk gövdesinin duvara olan doğru mesafesi kontrol edilmelidir.

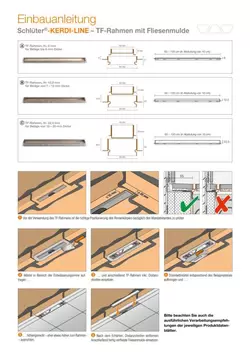

Yükselen yan duvarlar için uygulama

1. KERDI manşetin yanı sıra teslimat kapsamında bulunan Schlüter-KERDI-KERECK iç köşeler KERDI-COLL-L ile sıkıca yapıştırılmalıdır.
2. Ardından drenaj oluğu bölgesine ince yatak harç uygulanır.
3. TF çerçeveler modele bağlı olarak sabit bir yükseklikle donatılmıştır ve seramik kanatları ile harç yatağına gömülürler.
4. İnce yatak harcı kaplama malzemesine uygun şekilde uygulayın ve kaplamayı yüksekliğe uygun, daha ziyade çerçeveye göre biraz yüksek, hizalayın.
5. Sertleştikten sonra mesafe şeritleri temizlenir.
6. Daha sonra hazır seramik kaplanmış seramik oluk yerleştirilebilir.

Not: Oluklarda, çerçevelerde ve ızgaralarda asetik asit bazlı silikon kullanımına izin verilmez.

120 cm uzunluğa kadar oluk gövdeleri derin çekme paslanmaz çelik V4A'ten (Hammadde no. 1.4404 = AISI 316L) oluşur. Bunlar 130 cm üzerinde bükülmüş, kaynaklanmış ve ardından mordanlanmış paslanmaz çelik V4A 'dan (Hammadde no. 1.4404 = AISI 316L) üretilir. Oluk gövdeleri üzerine üretimde KERDI manşonun yerleştirildiği bir yapıştırma flanşı ile donatılmıştır. Bu, yumuşak ayarlanmış polietilenden bir yalıtım bandıdır. Bunun her iki tarafı özel bir elyaf dokuma ile donatılmıştır.

Gider muhafazaları tipe bağlı olarak yüksek darbeye dayanıklı polipropilenden (PP) veya akrilnitril bütadien stirolden (ABS) üretilmektedir. Koku tutucu elyaf takviyeli polipropilenden (PP) oluşur. Paslanmaz çelik çerçeve ve kapatma ızgarası, aşağıdaki malzeme tipleri ile tedarik edilebilir: V4A hammadde no. 1.4404 = AISI 316L. Profil çerçevelerinin ve kapakların yüzeyleri:

• EB = Fırçalanmış paslanmaz çelik
• EP = Paslanmaz çelik polisajlı
• EC = Paslanmaz çelik toz kaplama

Oluk taşıyıcı basınca dayanıklı, genleşmiş polistrolden (EPS) oluşur.

Malzemenin özellikleri ve kullanım yerleri

Oluk gövdeleri, çerçeveler yanı sıra kapaklar DIN EN 1253 uyarınca kontrol edilmiş, sertifikalandırılmış ve K3 olarak sınıflandırılmıştır. Bunlar tekerlek trafiği olmayan alanlardır, örneğin evlerin, huzur evlerinin, otellerin, okulların ıslak zeminleri, toplu lavabo ve duş alanları.

Oluk gövdeleri, çerçeveler ve kapaklar tekerlekli sandalye için uygundur.

KERDI-LINE paslanmaz çelik V4A, fırçalanmış (Hammadde no. 1.4404 = AISI 316L) eğer yüksek mekanik veya kimyasal zorlanma bekleniyorsa, özellikle uygundur. Ancak 1.4404 kalite paslanmaz çelik tüm kimyasal yüklere karşı dayanıklı değildir. Buna göre bu paslanmaz çelik örneğin hidroklorik veya hidroflorik asit ve belirli klor ve tuzlu su konsantrasyonları gibi yüklere karşı dayanıklı değildir. Bu, aynı zamanda bazı durumlarda tuzlu deniz suyu yüzme havuzlarına da uygulanır. Öngörülen zemin gider sisteminin kullanılabilirliği belirli özel durumlarda ve beklenen kimyasal, mekanik veya diğer yüklere bağlı olarak açıklığa kavuşturulmalıdır. Agresif deterjanlar kullanılmamalıdır.

KERDI-LINE-TF, seramik kanalının düzenli olarak çıkartıldığı, örneğin oteller gibi ticari projelere uygunluğu artırıyor.

Profil çerçevesinin yanı sıra uygun paslanmaz çelik kapaklar A, B ve C dokulu kaplama yüzeylerle de bulunur. Bu sırada doğal karaktere sahip yüzeyler söz konusudur. Paslanmaz çelik ön işlemden geçirilmiştir ve poliüretan toz boya ile kaplanmıştır. Kaplama belirli bir renge sahiptir ve ayrıca UV ışınlarına ve hava koşullarına dayanıklıdır. Görünen kenarlar aşındırıcı ve çizici dış etkenlere karşı korunmalıdır.
