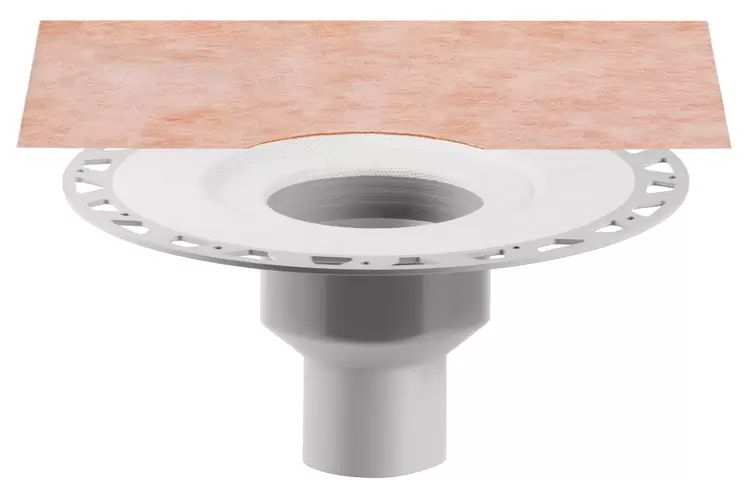

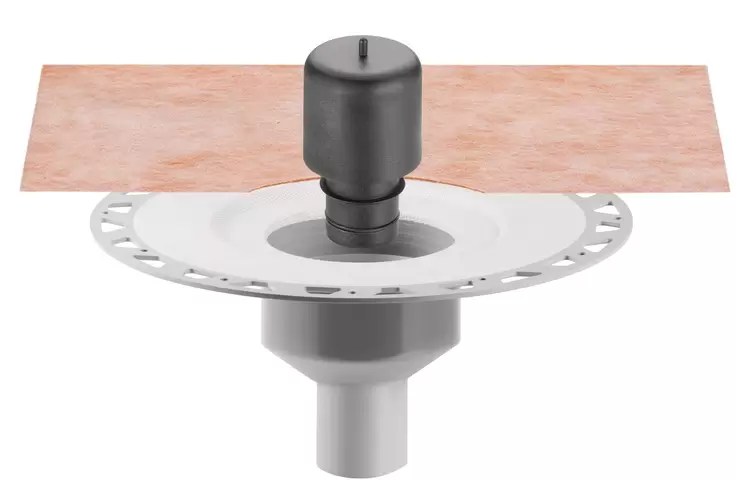

Schlüter-KERDI-DRAIN-KDBV  Dikey noktasal drenaj için gider seti

Schlüter-KERDI-DRAIN bileşik sızdırmazlıkların bina drenajına basit ve güvenli bağlanması için bir zemin gider sistemidir. Bunlar ZDB talimat bilgi sayfasına göre tekniğin kabul görmüş kuralları sayılır.

İnce yatak başlığının büyük trapez delikli, bir elyafla kaplanmış yapıştırma flanşının üzerine Schlüter-KERDI manşeti bileşik yüzey sızdırmazlığı için sızdırmazlık bağlantısı olarak yapıştırılır.

KERDI-DRAIN giderleri modüler yapıdadır ve her talep için bireysel olarak birleştirilebilir. Çeşitli ızgara tasarımları, koku tutuculu veya tutucusuz çeşitli dikey veya yatay gider gövdeleri ile birbiriyle kombine edilebilir.

Schlüter-KERDI-DRAIN-STYLE ile neredeyse görünmez bir kontür çerçevesi ile bağlantılı olarak çeşitli dizayn kapakları kullanıma sunulur.

Schlüter-KERDI-DRAIN-BASE konvansiyonel olarak veya Schlüter-KERDI-SHOWER zemin parçaları ile oluşturulmuş hemzemin duşlara montaj için uygun, özellikle düşük yapıya sahip bir zemin gideridir.

KERDI-DRAIN için zemin gider sistemlerinin montajı için üç tipte komple set kullanıma sunulur.

Schlüter-KERDI-DRAIN-R10 GT tüm 100 x 100 mm ızgara/çerçeve setleri için silikon kuru klape dahil uygun bir silikon koku tutucudur. Bu iki parçalı koku tutucu yerine kullanılabilir ve nadir kullanılan gider sistemlerinde (misafir banyoları, yazlıklar vs.) koku tutma ünitesinin kuruması nedeniyle meydana gelebilecek koku oluşumunu engeller. Gider kapasitesi minimum 0,4 l/s ile (DIN EN 1253 uyarınca) kuru koku tutucusu buralarda da mevcut koku tutucusu ünitesinin yerini alabilir.

Birlikte verilen bakım notu dikkate alınmalıdır.

Gider gövdeli Schlüter-KERDI-DRAIN'in uygulanması

1. KERDI-DRAIN gider gövdesi taşıyıcı konstrüksiyona takılır ve gider hattına bağlanır.
2. Ardından gereken durumda önce topuk sesi veya ısı yalıtımı döşenebilir.
3. Yapı koruma kapağının çıkartılmasından sonra KERDI-DRAIN zemin yapısının yüksekliğine uygun olarak ölçülendirilir ve gider gövdesinin üzerine yerleştirilir ve bastırılır (gerekirse kaydırıcı yağ kullanın).
   Not: Yalıtımlı kaplamalarda yükselme hareketlerini sağlamak için gider ince yatak başlığı, gider gövdesine oturmayacak şekilde kısaltılmalıdır.
4. Ardından şap, KERDI-DRAIN ince yatak başlığının trapez delikli flanşı, şapın üst kenarı ile aynı hizada olacak şekilde uygulanır.
5. KERDI manşetin KERDI-COLL-L sızdırmazlık yapıştırıcısı ile yapıştırılması sayesinde şap yüzeyine sıkı bir geçiş elde edilir. KERDI veya macunlanabilir yalıtım materyalinden oluşan yüzey sızdırmazlığı, manşetin üzerine yeterince binecek şekilde uygulanır.
   DITRA yüzey sızdırmazlığı olarak kullanılırsa, bu öncesinde başlığın delikli kenarına kadar döşenmelidir. Ardından KERDI manşeti, DITRA hattının üzerine binecek şekilde tam yüzeyli yapıştırılmalıdır. KERDI manşetini yapıştırmak için KERDI-COLL-L yalıtım yapıştırıcısı kullanılmalıdır.
6. Kaplama malzemesi olarak kaplamalar veya seramikler uygulanabilir. Izgaranın yüksekliğinin, yükseklik sabitleme halkasının ayarlanması ve altı harç ile doldurulması sayesinde kaplamayla aynı yüzeyde olması sağlanmalıdır. Izgaranın alt yapısının çapı ince yatak başlığına göre küçük olduğundan, ızgara bir seramik kaplamasının derz karelajı ile uyumlu hale getirilebilir.

Not:

KERDI-DRAIN'in ahşap konstrüksiyonlara montajı da mümkündür. İlgili ayrıntılar talep üzerine temin edilebilir.

Schlüter-KERDI-DRAIN-BASE'in uygulanması

1. KERDI-DRAIN-BASE gider gövdesi taşıyıcı konstrüksiyonun (gerekirse uygun bir topuk sesi yalıtımının) üzerine konulur ve gider hattına bağlanır. Bunun için gerekirse birlikte verilen adaptör DN 40/50 kullanılmalıdır.
2. Şap, KERDI-DRAIN ince yatak başlığının trapez delikli flanşı, şapın üst kenarı ile aynı hizada olacak şekilde uygulanır.
3. KERDI manşetin KERDI-COLL-L sızdırmazlık yapıştırıcısı ile yapıştırılması sayesinde şap yüzeyine sıkı bir geçiş elde edilir. Schlüter-KERDI veya macunlanabilir yalıtım materyalinden oluşan yüzey sızdırmazlığı, manşetin üzerine yeterince binecek şekilde uygulanır.
   DITRA yüzey sızdırmazlığı olarak kullanılırsa, bu öncesinde başlığın delikli kenarına kadar döşenmelidir. Ardından KERDI manşeti, DITRA hattının üzerine binecek şekilde tam yüzeyli yapıştırılmalıdır. KERDI manşetini yapıştırmak için KERDI-COLL-L yalıtım yapıştırıcısı kullanılmalıdır. KERDI-SHOWER ile bağlantılı olarak KERDI-DRAIN-BASE takılırken ilgili montaj talimatı dikkate alınmalıdır.
4. Kaplama malzemesi olarak kaplamalar veya seramikler uygulanabilir (kaplama kalınlıkları 3 - 15 mm). Izgara yüksekliğinin - kaydırıcı madde kullanmadan - paslanmaz çelik ızgaranın içeri bastırılması ve altı harç ile doldurulması sayesinde kaplamayla aynı yüzeyde olması sağlanmalıdır.
5. Devreye almadan önce paslanmaz çelik ızgara sökülmeli ve üzerine bastırarak koku tutucusunun doğru oturup oturmadığı kontrol edilmelidir (gerekirse O-halkasını yağlayın).

Not:

KERDI-DRAIN-BASE'in ahşap konstrüksiyonlara montajı da mümkündür. İlgili ayrıntılar talep üzerine temin edilebilir.

Schlüter-KERDI-DRAIN ince yatak giderinin uygulanması

1. Varsa topuk sesi veya ısı yalıtımının döşenmesinden sonra ince yatak zemin gideri zemin yapısının yüksekliğine uygun olarak konumlandırılır ve gidere bağlanır.
2. Ardından şap, KERDI-DRAIN başlığın trapez delikli flanşı, şapın üst kenarı ile aynı hizada olacak şekilde uygulanır.
3. KERDI manşetin KERDI-COLL-L sızdırmazlık yapıştırıcısı ile yapıştırılması sayesinde şap yüzeyine sıkı bir geçiş elde edilir. KERDI veya macunlanabilir yalıtım materyalinden oluşan yüzey sızdırmazlığı, manşetin üzerine yeterince binecek şekilde uygulanır. DITRA yüzey sızdırmazlığı olarak kullanılırsa, bu öncesinde giderin delikli kenarına kadar döşenmelidir. Ardından KERDI manşeti, DITRA hattının üzerine binecek şekilde tam yüzeyli yapıştırılmalıdır. KERDI manşetini yapıştırmak için KERDI-COLL-L yalıtım yapıştırıcısı kullanılmalıdır.
4. Kaplama malzemesi olarak kaplamalar veya seramikler uygulanabilir.

Not:

KERDI-DRAIN'in ahşap konstrüksiyonlara montajı da mümkündür. İlgili ayrıntılar talep üzerine temin edilebilir.

Schlüter-KERDI-DRAIN kaplama taşıyıcısının uygulanması

1. KERDI manşetin KERDI-COLL-L yalıtım yapıştırıcısı ile yapıştırılmasından sonra kaplamanın döşenmesine başlanabilir. Kaplama malzemesi olarak seramik veya doğal taş uygulanabilir.
2. Altyapı ve yükseklik sabitleme ile birlikte kaplama taşıyıcısı. İnce yatak zemin gideri ince yatak harcı ile donatılır. Vida deliklerine sahip paslanmaz çelik çerçeve, yükseklik sabitleme halkasının girintilerine konulur ve ince yatak harca bastırılır.
3. Altyapıya ve entegre koku tutucuya sahip kaplama taşıyıcısı. Paslanmaz çelik ızgara altyapı ile birlikte ince yatak başlığın üzerine yerleştirilmeli, altına ince yatak harç dolgu yapılmalı ve ardından maksimum derinliğe kadar içe bastırılmalıdır.
4. Mesafe tutucuyu yerleştirdikten sonra kaplamanın döşenmesine başlanabilir. Bu sırada kaplamanın doğrudan çerçeve üzerindeki mesafe tutucunun üzerine döşenmesine dikkat edilmelidir. Mesafe tutucunun çıkartılmasından sonra taşan harç temizlenmelidir.
5. Kaplama taşıyıcısı ince yatak harç ile donatılır ve en az 5 mm çepeçevre bir su gider aralığı oluşacak şekilde uygun ölçülerde kesilmiş 8,2 x 8,2 cm kaplama ile birlikte yapıştırılır.

Not:

Temiz bir kesim için kaplama malzemesi mümkün mertebe bir ıslak kesme makinesi ile ölçüye getirilmeli ve kenarların pahı kırılmalıdır.

Gider gövdesinin yanında bulunan montaj talimatı da dikkate alınmalıdır.

İki düzlemde drenaj

1. KERDI-DRAIN gider sistemi taşıyıcı konstrüksiyona takılır ve gider hattına bağlanır.
2. Sızdırmazlık hattının döşenmesinden önce paslanmaz çelik flanş halka sökülmelidir. Ardından sızdırmazlık hattı döşenmeli ve sızdırmazlık flanşının büyüklüğüne göre kesilmelidir. Birlikte verilen Schlüter-TROBA-PLUS 8 drenaj manşeti bunun için kesme şablonu olarak kullanılabilir. Sızdırmazlık hattının döşenmesinden sonra paslanmaz çelik flanş halka üste yerleştirilir ve sıkıca vidalanır.
3. Şimdi delikli giriş parçası sızdırmazlık flanşına yerleştirilir. Ardından birlikte verilen TROBA-PLUS 8 drenaj manşeti sızdırmazlık flanşı üzerindeki girintilere uygun şekilde üste konulur. KERDI-DRAIN ince yatak başlığı, diğer konstrüksiyon yüksekliğine uygun olarak kısaltılır ve delikli giriş parçasının üzerine sürülür.
4. Ardından şap, KERDI-DRAIN ince yatak başlığının trapez delikli flanşı, şap üst kenarıyla aynı hizada olacak şekilde uygulanır.
5. KERDI manşetin KERDI-COLL-L sızdırmazlık yapıştırıcısı ile yapıştırılması sayesinde şap yüzeyine sıkı bir geçiş elde edilir. KERDI veya macunlanabilir yalıtım materyalinden oluşan yüzey sızdırmazlığı - manşetin üzerine yeterince binecek şekilde - uygulanır. DITRA yüzey sızdırmazlığı olarak kullanılırsa, bu öncesinde başlığın delikli kenarına kadar döşenmelidir. Ardından KERDI manşeti, DITRA hattının üzerine binecek şekilde tam yüzeyli yapıştırılmalıdır. KERDI manşetini yapıştırmak için KERDI-COLL-L yalıtım yapıştırıcısı kullanılmalıdır.
6. Kaplama malzemeleri olarak kaplamalar veya seramikler uygulanabilir. Izgaranın yüksekliğinin, yükseklik sabitleme halkasının ayarlanması ve altı harç ile doldurulması sayesinde kaplamayla aynı yüzeyde olması sağlanmalıdır. Izgaranın alt yapısının çapı ince yatak başlığına göre küçük olduğundan, ızgara bir seramik kaplamasının derz karelajı ile uyumlu hale getirilebilir.

Not:

Düz çatı yönetmeliklerine göre çepeçevre parapete sahip çatı yüzeylerinde bir güvenlik taşması öngörülmelidir. Schlüter-KERDI-DRAIN-SP-E paslanmaz çelik oluğumuz bunun için uygundur.

Gider muhafazaları tipe bağlı olarak yüksek darbeye dayanıklı polipropilenden (PP) veya akrilnitril bütadien stirolden (ABS) imal edilmektedir. İnce yatak başlık, elyaf ile kaplanmış bir yüzeye sahip bir yapıştırma flanşı bulunan (ABS) akrilnitril bütadien stirol oluşur.

Schlüter-KERDI manşet, seramik yapıştırıcısına etkili bir şekilde yapışması için her iki tarafı özel bir elyaf dokuma ile donatılmış, yumuşak ayarlanmış polietilenden (PE), çatlamayı köprüleyen bir sızdırmazlık hattıdır. İnce yatak başlığının zemin alanında bileşik sızdırmazlığı için güvenli bir bağlantısını sunar.

Böylece Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT, Schlüter-KERDI-BOARD yanı sıra Schlüter-KERDI-SHOWER sızdırmazlık sistemleri ve bunlara ait Schlüter-KERDI-COLL-L veya Schlüter-KERDI-FIX sistem yalıtım yapıştırıcıları ile bağlantılı olarak, drenaj ile test edilmiş bileşik yalıtımlar elde edilir.

Schlüter-KERDI-DRAIN, Almanya'da geçerli olan DIN 18534 yalıtım standardına uygun bir sistem bileşenidir ve yukarıda belirtilen Schlüter sistemleri ile birlikte bir ABP'ye (yapı kontrol genel test sertifikası) sahiptir.

ABP'ye göre neme maruz kalma sınıfları ilgili veri bilgi sayfalarında bulunabilir.

Schlüter- KERDI-DRAIN, ETAG 022 (bileşik yalıtım) uyarınca Avrupa onayına (ETA = Avrupa Teknik Değerlendirmesi) sahip bir sistemin bileşenidir. KERDI-DRAIN ile test edilen yukarıda belirtilen Schlüter ürünleri CE işareti ile etiketlenmiştir.

Paslanmaz çelik ızgara V2A (Hammadde 1.4301 = AISI 304)'dan üretilmiştir ve V4A (Hammadde 1.4404 = AISI 316L) paslanmaz çelik olarak da teslim edilebilir.

Malzemenin özellikleri ve kullanım yerleri

Gider gövdeleri, ince yatak başlıkları yanı sıra kapaklar DIN EN 1253, binalar için giderler uyarınca K3 olarak sınıflandırılmıştır. Bunlar tekerlek trafiği olmayan alanlardır, örneğin evlerin, huzurevlerinin, otellerin, okulların ıslak zeminleri, toplu lavabo ve duş alanları ile teraslar, sundurmalar ve balkonlardır.

Don riski altındaki bölgelere takılan giderler koku tutucusuna sahip olmamalıdır. Ancak bir koku tutucusuna ihtiyaç duyulursa, bu dondan korunaklı bir şekilde, örn. binaların iç kısmında, öngörülmelidir.

KD BH 50 GV zemin gideri setlerinin yatay gider gövdesi bir girişe ve bir çıkışa sahiptir. Giriş fabrika tarafından bir kapak ile donatılmıştır. Bu girişe örn. koku tutucusunun düzenli bir şekilde dolmasını sağlamak için bir lavabo bağlanabilir.

Paslanmaz çelik 1.4301 (V2A) veya 1.4404 (V4A) malzemeden ızgaralar ağır mekanik yük kapasitesinin yanı sıra, asidik veya alkali ortamlar, temizlik maddeleri veya eritme tuzları gibi kimyasallara karşı direnç gerektiren uygulamalar için özellikle uygun yapıdadır. Beklenen yüke bağlı olarak ızgaralarda 1.4301 veya 1.4404 alaşım malzemeleri arasında tercih yapılabilir. Örneğin yüzme havuzları (tatlı su) gibi daha yüksek yükler durumunda, 1.4404 malzeme kullanılmasını tavsiye ederiz. Ayrıca 1.4404 kalite paslanmaz çelik, hidroklorik veya hidroflorik asit ve bazı klor ve tuzlu su konsantrasyonları gibi tüm kimyasal streslere karşı dayanıklı değildir. Bu, aynı zamanda bazı durumlarda tuzlu deniz suyu yüzme havuzlarına da uygulanır. Öngörülen zemin gider sisteminin kullanılabilirliği, özel durumlarda beklenen kimyasal, mekanik ve diğer yüklere bağlı olarak açıklığa kavuşturulmalıdır. Agresif deterjan kullanımından kaçınılmalıdır.
