Schlüter-KERDI-LINE-VARIO-H  Doğrusal hemzemin duşlar için gider sistemi

Schlüter-KERDI-LINE-VARIO, seramik karo veya doğal taş ile hemzemin duş yapımı için değişken, çok parçalı, doğrusal bir drenaj sistemidir.

KERDI-LINE-VARIO'nun iki parçalı yatay drenaj ünitesi, bir gider yuvası ve bir gider adaptöründen oluşur. Drenaj gövdesi, kendisine sıkıca entegre edilmiş bir koku tutucu ile çok düz bir yapıda, 360° dönebilen dalga şeklindeki bir gider yuvasından oluşur. Dalga biçimli yapı sayesinde su geçişi sırasında zemin gideri içinde yüksek bir akış hızına ulaşılır ve böylece kendi kendini temizleme etkisi elde edilerek bu sayede temizleme aralıkları önemli ölçüde uzatılır.

Sete dahil olan ses yalıtım parçası, çevredeki duvar ve konstrüksiyon yapısına bir noktasal ses iletimini güvenilir bir şekilde engeller ve ayrıca doğrudan duvar montajı için bir konumlandırma yardımı görevi görür.

Özellikle alçak bir yapı yüksekliği sağlamak için KERDI-LINE-VARIO-H40'ta entegre Schlüter-KERDI-FLEX manşonlu drenaj adaptörü, fabrikada bir yalıtım ile donatılmış dalgalı drenaj su geçirmez şekilde yerleştirilir ve bir sıkıştırma halkası ile sabitlenir. Sıkıştırma halkası gevşetilerek dalgalı drenajı 360° döndürülebilir ve drenajın inşaattaki her türlü bağlantı durumuna uyarlanmasına imkan sağlar.

KERDI-LINE-VARIO-H50'de gider adaptörünün uzunluğu yerel koşullara göre yüksekliğe uygun şekilde esnek bir şekilde ayarlanabilir.

KERDI-LINE-VARIO için iki drenaj profili tasarımı mevcuttur. Bunlar değişken uzunluklarda kesilebilir, yüksekliği ayarlanabilir ve fabrika çıkışlı iki adet uyumlu final kapağı ile birlikte teslim edilir.

Schlüter-KERDI-LINE-VARIO-WAVE değişken şekilde kısaltılabilen oyuklu bir drenaj profilidir. Seçime bağlı olarak fırçalanmış paslanmaz çelik V4A veya TRENDLINE yüzeyli toz kaplamalı alüminyum olarak, 120 cm ve 180 cm uzunluklarda temin edilebilir.

26 mm ve 34 mm ile iki profil genişliği kullanıma sunulur. İnce modelde gider kanalı sadece 8 mm genişliğe ve 140 mm uzunluğa sahiptir.

Geniş modelde gider kanalı 14 mm genişliğe ve aynı şekilde 140 mm uzunluğa sahiptir. Bu, çıkartılabilir köprü vasıtasıyla görsel bakımdan göze hoş gelen bir şekilde kapatılır.

Geniş modelde opsiyonel olarak bir saç süzgeci kullanıma sunulur.

Schlüter-KERDI-LINE-VARIO-WAVE değişken şekilde kısaltılabilen W şeklinde bir drenaj profilidir. Aynı şekilde fırçalanmış paslanmaz çelik V4A veya TRENDLINE dokulu  kaplamalı yüzeyli alüminyum olarak, 120 cm ve 180 cm uzunluklarda temin edilebilir.

Alüminyum modelde 34 mm ile 42 mm olmak üzere iki profil genişliği kullanıma sunulur. Daha ince olan modelde orta gider kanalı sadece 14 mm genişliğinde ve 140 mm uzunluğundadır. 42 mm genişliğe sahip modelde gider kanalı 20 mm geniş ve 140 mm uzunluğa sahiptir ve böylece opsiyonel satılan bir saç süzgecinin oturması için yeterli yer sunar.

Profil genişliği 42 mm olan paslanmaz çelik modelde gider kanalı 25 mm genişliğe ve 140 mm uzunluğa sahiptir ve aynı şekilde opsiyonel satılan bir saç süzgecinin oturması için yeterli yer sunar.

Tüm KERDI-LINE-VARIO WAVE profil modellerinde gider kanalı çıkarılabilir bir köprü ile görsel olarak şık bir şekilde kapatılmıştır.

Fabrika çıkışlı olarak drenaj adaptörüne entegre edilen esnek KERDI manşonu hem taban alanında hem de yükselen duvarlarda; drenaj gövdesinin su yalıtımı için; size güvenli bir bağlantı sunar. Montaj sırasında şeffaf koruyucu kapak ile güvenli bir şekilde korunur.

Böylece Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT veya Schlüter-KERDI-BOARD yalıtım sistemleri ve bunlara ait Schlüter-KERDI-COLL-L veya Schlüter-KERDI-FIX sistem yalıtım yapıştırıcıları ile bağlantılı olarak, hat drenajı ile test edilmiş bileşik yalıtım elde edilir.

Schlüter sızdırmazlık sistemleri genel olarak yapı denetimi test belgelerine (abP) yanı sıra Avrupa Onayı'na (ETA = European Technical Assessment) sahiptir. KERDI-LINE yukarıda sözü edilen sızdırmazlık sistemlerinin bir sistem bileşenidir ve DIN 18534 sızdırmazlık standardı uyarınca takılabilir.

Not:

KERDI-LINE-VARIO'da tasarım gereği değişken drenaj nedeniyle eğimli bir şapın uygulanması gereklidir. Şap, yüzeyde DITRA (bkz. ürün veri sayfası 6.1) veya DITRA-HEAT (bkz. ürün veri sayfası 6.4) ile yalıtılmalıdır. Schlüter-SHOWERPROFILE-S ve -R (bkz. ürün veri sayfası 14.1) zemin bağlantısı veya duvar bağlantısı için sistem tamamlayıcısı olarak mevcuttur. Yan duvarların eğimi için, SHOWERPROFILE-S - eğime göre - kama şeklinde biçimlendirilmiştir. Çevre duvarları KERDI (bkz. ürün veri sayfası 8.1) ile yalıtılmalı veya yalıtım için KERDI-BOARD (bkz. ürün veri sayfası 12.1) kullanılmalıdır.

Ses tutucu

DIN 4109, VDI 4100, ÖNORM B 8115-2 veya SIA 181 uyarınca ses korumaya uyulması için Schlüter-KERDI-LINE-SR ile KERDI-LINE-VARIO'nun test edilmiş yapı seçenekleriyle ayak sesi ve kurulum gürültü seviyelerinin yanı sıra kullanım gürültüsünü gereksinimlerini karşılayan bir ses yalıtım membranı kullanıma sunulur. Ayrıntılı bilgileri planlama temelinde bulabilirsiniz.

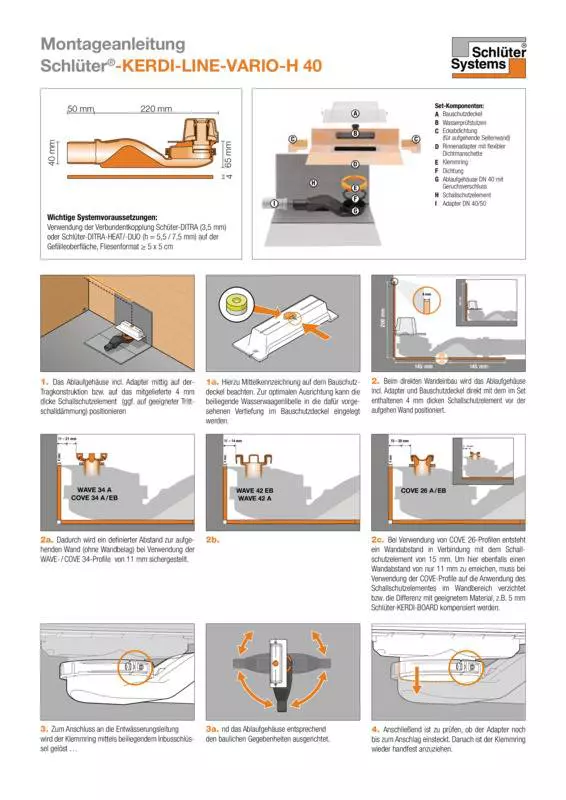

Uygulama KERDI-LINE-VARIO-H40

1. Adaptör dahil KERDI-LINE-VARIO H40 gider muhafazası, taşıyıcı yapının veya birlikte teslim edilen 4 mm kalınlığındaki ses koruma parçasının (gerekirse uygun ayak sesi yalıtımı, ayrıca bkz. bölüm ses yalıtımı) üzerine ortalı konumlandırılır. Bu sırada koruyucu kapak üzerindeki orta işaretine dikkat edilmelidir. Optimum hizalama için, su terazisi koruyucu kapakta bulunan girintiye yerleştirilebilir.
2. Doğrudan duvara montajda ​​adaptör ve koruma kapağı dahil gider gövdesi set içerisinde bulunan 4 mm kalınlığındaki ses yalıtım parçası ile birlikte yükselen duvarın önüne konumlandırılır. Bu, Wave profillerini kullanırken yükselen duvardan (duvar kaplaması olmadan) 11 mm'lik tanımlanmış bir mesafe sağlar. COVE profilleri kullanıldığında ses koruma parçası ile bağlantılı olarak 15 mm duvar mesafesi oluşur. Burada da sadece 11 mm duvar mesafesi elde etmek için COVE profilleri kullanılırken duvar alanında ses yalıtım parçası kullanımından vazgeçilmeli veya aradaki fark uygun bir malzemeyle, örneğin 5 mm Schlüter-KERDI-BOARD, dengelenmelidir.
3. Drenaj hattına bağlantı için, sıkıştırma halkası ekteki alyan anahtarı kullanılarak gevşetilir ve gider muhafazası yapısal koşullara göre hizalanır.
4. Ardından adaptörün halen dayanak noktasına kadar takılı olup olmadığını kontrol edin. Ardından sıkıştırma halkasını tekrar el sıkılığında sıkın.
5. Drenaj hattına bağlandıktan sonra istenen pozisyonu tekrar kontrol edin. Pürüzlülüğü sağlamak ve yüksekliği ayarlamak için, drenaj gövdesi bir tesviye yüzeyi üzerinde tam olarak hizalanabilir.
6. Bir sızıntı testi yapılmalıdır.
7. Duş alanının eğimli şapı (% 2), tüm gider gövdesini taşıyıcı bir şekilde tamamen kapatacak şekilde yerleştirilmiştir. Fabrikada vidalanan bina koruma kapağı, bir hizalama ve sökme yardımcısı olarak işlev görür ve tablanın üst kenarı ile aynı hizadadır.

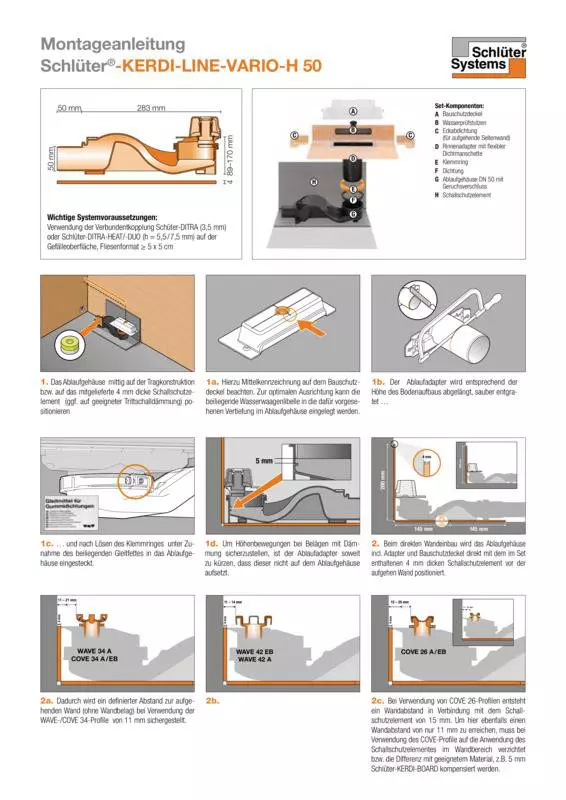

Uygulama KERDI-LINE-VARIO-H50

1. Adaptör dahil KERDI-LINE-VARIO H50 gider muhafazası, taşıyıcı yapının veya birlikte teslim edilen 4 mm kalınlığındaki ses koruma parçasının üzerine (gerekirse uygun ayak sesi yalıtımı, ayrıca bkz. bölüm ses yalıtımı) ortalı konumlandırılır. Bu sırada koruyucu kapak üzerindeki orta işaretine dikkat edilmelidir. Optimum hizalama için, dahil edilen su terazisi, tahliye gövdesinde bulunan girintiye yerleştirilebilir. Gider adaptörü, zemin yapısının yüksekliğine uygun uzunlukta kesilir, temiz bir şekilde çapakları temizlenir ve sıkıştırma halkasını söktükten sonra ekte bulunan kaydırma gres yağı yardımıyla gider gövdesine takılır.
   Not: İzolasyonlu kaplamalarda yükselme hareketlerini sağlamak için gider adaptörü gider gövdesine değmeyecek şekilde kısaltılmalıdır.
2. Doğrudan duvara montajda ​​adaptör ve koruma kapağı dahil gider gövdesi set içerisinde bulunan 4 mm kalınlığındaki ses yalıtım parçası ile birlikte yükselen duvarın önüne konumlandırılır. Bu, Schlüter Wave profillerini kullanırken yükselen duvardan (duvar kaplaması olmadan) 11 mm'lik tanımlanmış bir mesafe sağlar. Schlüter Cove profilleri kullanıldığında ses koruma parçası ile bağlantılı olarak 15 mm duvar mesafesi oluşur. Burada da sadece 11 mm veya daha az duvar mesafesi elde etmek için Schlüter Cove 26 profilleri kullanılırken duvar alanında ses yalıtım parçası kullanımından vazgeçilmeli veya aradaki fark uygun bir malzemeyle, örneğin 5 mm Schlüter-KERDI-BOARD, dengelenmelidir. Alternatif olarak aynı görünümde sadece 8 mm daha geniş olan COVE 34 profili yerleştirilebilir.
3. Drenaj hattına bağlantı için drenaj gövdesi yapısal şartlara göre hizalanır.
4. Adaptör ve tahliye gövdesi arasındaki uyumu kontrol edin ve ardından sıkıştırma halkasını tekrar el sıkılığında sıkın.
5. Drenaj hattına bağlandıktan sonra istenen pozisyonu tekrar kontrol edin. Pürüzlülüğü sağlamak ve yüksekliği ayarlamak için, drenaj gövdesi bir tesviye yüzeyi üzerinde tam olarak hizalanabilir. Dahil olan sabitleme seti yardımıyla, gider gövdesi isteğe bağlı olarak taşıyıcı konstrüksiyona sıkıca vidalanabilir.
6. Bir sızıntı testi yapılmalıdır.
7. Şapı uygulamadan önce, su terazisini gider gövdesinden çıkarın. Sonrasında duş alanının eğimli şapı (% 2), tüm gider gövdesini taşıyıcı bir şekilde tamamen kapatacak şekilde yerleştirilir. Fabrikada vidalanan bina koruma kapağı, bir hizalama ve sökme yardımcısı olarak işlev görür ve tablanın üst kenarı ile aynı hizadadır.

Ayırma ve yalıtım

8. Şap yüzeyi üzerinde yürünebilir hale geldiğinde koruyucu kapak çıkarılır. Oluşan şap kusurları bu alanda ince harç ile düzeltilmelidir.
9. Daha sonra DITRA, ince harç (diş önerisi 3 x 3 mm veya 4 x 4 mm) veya DITRA-HEAT (diş önerisi 6 x 6 mm) ile şap yüzeyine sıkıca yapıştırılır ve kenar yalıtım şeritleri ve ses koruma parçası yüksekliğe uygun şekilde kesilir. DITRA veya DITRA-HEAT üzerindeki seramik formatı en az 5 x 5 cm olmalıdır. (ayrıca bkz. ürün veri sayfası 6.1 veya 6.4)
10. KERDI manşonu yapıştırmak için takip eden yüzey sızdırmazlığına KERDI-COLL-L sızdırmazlık yapıştırıcısı (bkz. ürün veri sayfası 8.4) 3 x 3 veya 4 x 4 mm dişli bir mala ile uygulanır ve bunun içine KERDI manşonu tüm yüzeye gömülür. Yapıştırıcının açık kalma süresine uyulmalıdır.
11. Duvar bağlantıları da KERDI-COLL-L kullanılarak, KERDI-KEBA yalıtım bantları ile yapıştırılmalı ve profesyonel olarak uygulanmalıdır.
12. Kaplama malzemesi olarak seramik veya doğal taş uygulanabilir. (Seçilen drenaj profiline bağlı olarak kaplama kalınlıkları)

Drenaj profillerinin uygulanması

1. Drenaj profili, ekteki kesme mastarı kullanılarak uygun bir el testeresi (açılı kesici ile değil) ile yapı gereksinimlerine göre uzunlamasına kesilmeli ve ardından çapakları alınmalıdır.
2. Basit ve güzel görünümlü bir bitiş için teslimat kapsamına iki uç kapağı dahildir.
3. COVE 26 ve WAVE 34 alüminyum profilleri, önceden ince yataklı harç kullanılarak gider adaptörüne hassas bir şekilde sabitlenen bir kapak çerçevesi ile birlikte gelir.
4. Drenaj profilinin yüksekliği, ince yataklı harcın kaplamanın yüzeyi ile aynı hizada olacak veya biraz daha alçak olacak şekilde doldurulmasıyla ayarlanmalıdır. Optimum yük aktarımı için, özellikle drenaj deliği alanında, drenaj profilinin boşluksuz şekilde harçla uygulanmasına dikkat edilmelidir.

Not:

KERDI-LINE-VARIO'nun ahşap konstrüksiyonlara montajı da mümkündür. İlgili ayrıntılar talep üzerine temin edilebilir. KERDI-LINE-VARIO'nun konumlandırılması ve drenaj profilleri, duş alanının giriş bölgesinde kullanılmak üzere değil, duvar ve orta alan için öngörülmüştür.

Sorularda lütfen uygulama tekniği satış departmanımızla iletişime geçin.

KERDI-LINE-VARIO WAVE drenaj profili, daha sonra yüksek kaliteli dokulu toz boya ile kaplanan eloksallı alüminyumdan veya fırçalanmış yüzeye sahip paslanmaz çelik V4A'dan (malzeme no.: 1.4404 = AISI 316L) yapılmıştır.

Schlüter-KERDI-LINE-VARIO-COVE, daha sonra yüksek kaliteli dokulu toz boya ile kaplanan eloksallı alüminyumdan veya fırçalanmış yüzeye sahip paslanmaz çelik V4A'dan (malzeme no.: 1.4404 = AISI 316L) yapılmıştır.

Dalgalı drenaj ve gider adaptörü darbelere karşı yüksek dirençli PP'den (polipropilen) yapılmıştır.

Bileşik yalıtıma bağlantı için drenaj adaptörüne sıkıca kaynaklanmış olan KERDI yalıtım manşonu (bkz. ürün veri sayfası 8.1) polietilen bir levhadan yapılmıştır.

Dalgalı giderdeki sıkıştırma halkası renkli PVC'den (polivinil klorür) yapılmıştır.

Koruyucu kapak şeffaf ABS'den (akrilonitril bütadien stiren) yapılmıştır.

Malzemenin özellikleri ve kullanım yerleri

KERDI-LINE-VARIO drenajlar DIN EN 1253, binalar için giderler uyarınca K3 olarak sınıflandırılmıştır. Bunlar tekerlekli yoğun trafik olmayan alanlardır. Alüminyumdan yapılmış WAVE profili hariç tüm drenaj profilleri tekerlekli sandalyeler için uygundur.

Schlüter-KERDI-LINE-VARIO drenaj profilleri çeşitli malzeme ve yüzeylerde üretilmektedir. Kimyasal veya mekaniksel ortamlarda uygulayabilme durumu ihtiyaca göre açıklığa kavuşturulmalıdır. Aşağıda ancak birkaç genel bilgi verilebilmektedir.

COVE ve WAVE drenaj profilleri fırçalanmış paslanmaz çelik V4A'dan (malzeme no. 1.4404 = AISI 316L) yapılmıştır ve yüksek mekanik yüklenebilirliğe ilave olarak, özellikle, örneğin asidik veya alkali ortamlar, temizlik maddeleri gibi kimyasallara karşı direnç gerektiren uygulamalar için uygundur. Bunların kullanım alanların konutların, yaşlı bakımevlerinin, otellerin, okulların, toplu banyo ve duş alanlarıdır. Paslanmaz çelik de örneğin hidroklorik ve hidroflorik asit ya da belirli klor ve tuzlu su konsantrasyonları gibi tüm kimyasal yüklere karşı dayanıklı değildir. Bu, aynı zamanda bazı durumlarda tuzlu deniz suyu yüzme havuzlarına da uygulanır. Bu nedenle özellikle beklenen yükler önceden açıklığa kavuşturulmalıdır.

Alüminyumdan (alüminyum yapı kaplamalı) yapılmış COVE ve WAVE drenaj profilleri doğal karakterli yüzeylerdir. Alüminyum ön işlemden geçirilmiş (eloksallı) ve poliüretan toz boya ile kaplanmıştır. Kaplama kararlı bir renge sahiptir ve ayrıca UV ışınlarına ve hava koşullarına dayanıklıdır. Bunların kullanım alanların konutların, yaşlı bakımevlerinin veya otellerin banyolarıdır. Görünen kenarlar aşındırıcı ve çizici dış etkenlere karşı korunmalıdır.
