Schlüter-KERDI-LINE-D  Çerçevesiz oluk kapağı

Montaj çerçeve ve kapak

1. Çerçeve mesafe şeridi ile yerleştirilmelidir.
2. Çerçeve yükseklik ayarlaması yardımıyla katman kalınlığına getirilir.
3. Çerçevenin altı komple ince yatak harç ile beslenmeli ve kaplama tam yüzeyli döşenmelidir.
4. Sertleştikten sonra mesafe şeritleri ve yükseklik ayarı çıkartılır. Ardından kapak yerleştirilebilir.

Not: Polisajlı yüzeye sahip bir profil çerçevesinin monte edilmesi durumunda derz vermeden önce koruyucu folyo çıkartılmalıdır.

Sıva ve yapıştırıcıya bağlı kirler derhal temizlenmelidir.

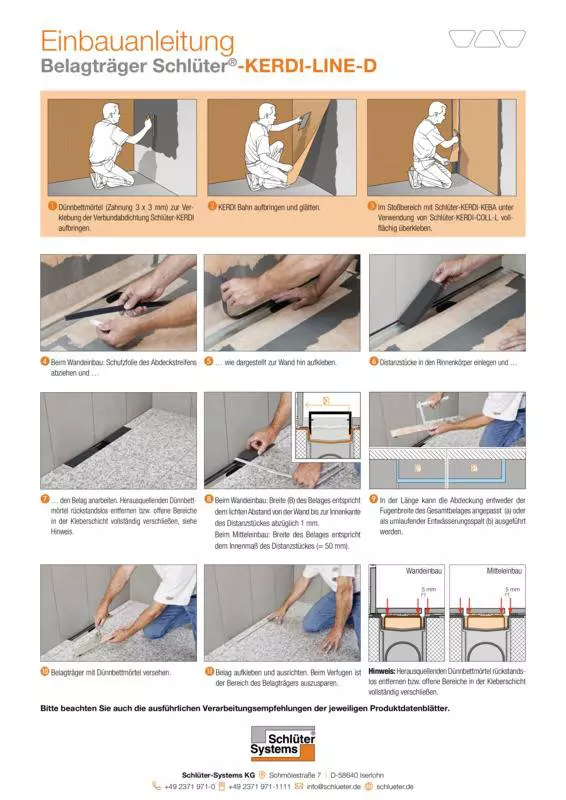

Montaj Schlüter-KERDI-LINE-D çerçevesiz kaplama taşıyıcısı

1. Duvara montaj durumunda koruyucu folyo çıkartıldıktan sonra kapatma şeridi – tasvir edildiği gibi – duvara doğru yapıştırılır.
2. Ardından mesafe parçaları oluk gövdesine konulmalıdır.
3. Ardından duş yüzeyinin kaplaması işlenmelidir. Taşan ince yatak harç artık bırakmayacak şekilde temizlenmeli, yapıştırıcı yüzeyindeki açık alanlar tamamen kapatılmalıdır (bkz. not).

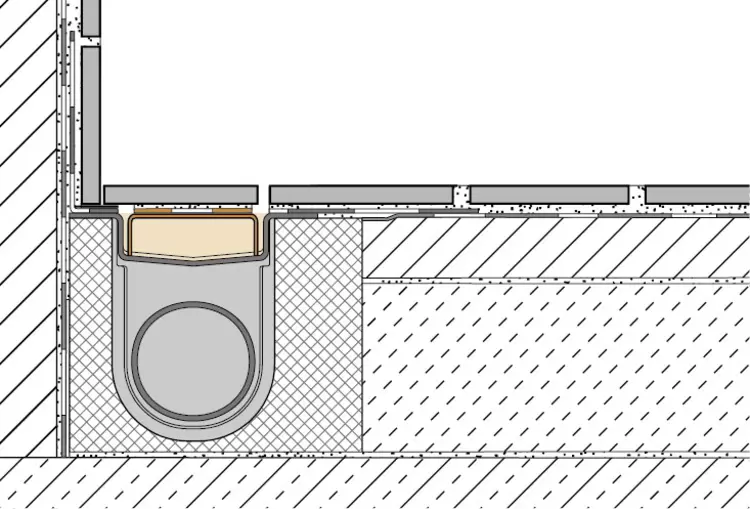

4. Duvara montaj durumunda kaplamanın genişliği (B) duvardan ara parçasının iç kenarından 1 mm düşülecek şekilde iç mesafeye denk gelir.

   Aletli montaj sırasında kaplamanın genişliği ara parçasının iç ölçüsüne denk gelir (= 50 mm).

   Alın taraflarında kapak gerektiğinde komple kaplamanın derz genişliğine uyarlanabilir veya çevreleyen drenaj aralığı olarak uygulanabilir.

5. Kaplamanın sertleşmesinden sonra ara parçaları çıkartılmalı ve kaplama taşıyıcısı ince yatak harcı ile doldurulmalıdır..
6. Kaplama ince yatak harcı ile yapıştırılır ve hizalanır. Çimentoyla derzleme sırasında kaplama taşıyıcısı bölgesi boş bırakılmalıdır.

Not: Taşan ince yatak harç artık bırakmayacak şekilde temizlenmeli, yapıştırıcı yüzeyindeki açık alanlar tamamen kapatılmalıdır.

Not: Oluklarda, çerçevelerde ve ızgaralarda asetik asit bazlı silikon kullanımına izin verilmez.

Paslanmaz çelik çerçeve ve kapatma ızgarası, aşağıdaki malzeme tipleri ile tedarik edilebilir:

• V4A Malzeme no. 1.4404 = AISI 316L.

Profil çerçevelerinin ve kapakların yüzeyleri:

• EB = Fırçalanmış paslanmaz çelik
• EP = Paslanmaz çelik polisajlı
• EC = Paslanmaz çelik toz kaplama

Malzemenin özellikleri ve kullanım yerleri

Oluk gövdeleri, çerçeveler yanı sıra kapaklar DIN EN 1253, binalar için giderler uyarınca K3 olarak sınıflandırılmıştır. Bunlar tekerlek trafiği olmayan alanlardır, örneğin evlerin, huzur evlerinin, otellerin, okulların ıslak zeminleri, toplu lavabo ve duş alanları.

Oluk gövdeleri, çerçeveler ve kapaklar tekerlekli sandalye için uygundur.

KERDI-LINE paslanmaz çelik V4A, fırçalanmış (Hammadde no. 1.4404 = AISI 316L) eğer yüksek mekanik veya kimyasal zorlanma bekleniyorsa, özellikle uygundur.

Ayrıca 1.4404 kalite paslanmaz çelik, hidroklorik veya hidroflorik asit ve bazı klor ve tuzlu su konsantrasyonları gibi tüm kimyasal streslere karşı dayanıklı değildir.

Bu, aynı zamanda bazı durumlarda tuzlu deniz suyu yüzme havuzlarına da uygulanır. Öngörülen zemin gider sisteminin kullanılabilirliği, özel durumlarda beklenen kimyasal, mekanik ve diğer yüklere bağlı olarak açıklığa kavuşturulmalıdır. Agresif deterjan kullanımından kaçınılmalıdır.

Profil çerçevesinin yanı sıra uygun paslanmaz çelik A, B ve C kapak, dokulu kaplama yüzeyle de bulunur. Bu sırada doğal karaktere sahip bir yüzey söz konusudur. Paslanmaz çelik ön işlemden geçirilmiş ve poliüretan toz boya ile kaplanmıştır. Kaplama kararlı bir renge sahiptir ve ayrıca UV ışınlarına ve hava koşullarına dayanıklıdır. Görünen kenarlar aşındırıcı ve çizici dış etkenlere karşı korunmalıdır.
