Schlüter-KERDI-LINE-V  Dikey hat drenajı için komple setler

Schlüter-KERDI-LINE, seramik karo, doğal taş veya kaplamalar ile hemzemin duş yapımı için çok parçalı, doğrusal bir drenaj sistemidir.

Özel çekim paslanmaz çelik oluk gövdesinden yanı sıra sette bulunan montaj yardımıyla kademesiz bir şekilde zemin kaplaması kalınlıklarına uyarlanabilen bir kapak/çerçeve konstrüksiyonundan oluşur. Çerçeve konstrüksiyonları iki tipte bulunur. Bir 10 mm genişlikte, fırçalanmış, polisajlı veya toz kaplama görünür yüzeye sahip profil çerçevesi yanı sıra kontür çerçevesi olarak da.

Örn kat tavanından dikey drenaj için Schlüter-KERDI-LINE-V, -VS, -VOS tercihen gider gövdesinde entegre koku tutucu (KERDI-LINE-V) ile donatılmıştır veya bir S boru (KERDI-LINE-VS) – merkez dışı giderle (KERDI-LINE-VOS) de – teslim edilmektedir.

Oluk taşıyıcısının yüksekliği:

• DN 50 (50 mm) = 24 mm
• Gider kapasitesi: 0,8 l/s (-V) und 1,0 l/s (-VS/-VOS)
• Birikme suyu yüksekliği: 30 mm (-V) ve 50 mm (-VS/-VOS)
• Montaj yüksekliği: 24 mm (-V/-VS/-VOS)
• Çerçeve dahil kapağın genişliği: 74 mm (-V/-VS/-VOS)

KERDI-LINE-H 50 ve -H 40'ta oluk gövdesi kolay ve hızlı montaj için polistrol malzemeden tam oturacak şekilde biçimlendirilmiş oluk taşıyıcısına takılır. KERDI-LINE-V, -H 50 G2 ve KERDI-LINE-F'de gider yolu nedeniyle oluk gövdesi ve oluk taşıyıcısı birbiriyle sıkı bir şekilde birleşmiştir.

KERDI-LINE düz bir yüzeyde merkezi montaj ya da duvar dibi montajı için evrenseldir.

KERDI-LINE-H , -H 50 G2 ve -V, -VS, -V 50 G2 hat drenajının uzunluğu:

• 50 cm ila 180 cm (VOS = merkezden kaçık 70 ila 120 cm), 10 cm basamaklarla

Oluk gövdesinin çevresini dolaşan yapıştırma flanşının üzerine fabrikada bir KERDI manşet sıkıca yapıştırılmıştır.

Hem taban alanında hem de yükselen duvarlarda; oluk gövdesinin su yalıtımı için; size güvenli bir bağlantı sunar.

Böylece Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT veya Schlüter-KERDI-BOARD yalıtım sistemleri ve bunlara ait Schlüter-KERDI-COLL-L veya Schlüter-KERDI-FIX sistem yalıtım yapıştırıcıları ile bağlantılı olarak, hat drenajı ile test edilmiş bileşik yalıtım elde edilir.

Not: Schlüter-KERDI-LINE ve çerçeve konstrüksiyonları çimento bazlı seramik yapıştırıcıları ile monte edilmelidir. Oluklarda, çerçevelerde ve ızgaralarda asetik asit bazlı silikon kullanımına izin verilmez.

KERDI-LINE, Almanya'da geçerli olan DIN 18534 yalıtım standardına uygun bir sistem bileşenidir ve yukarıda belirtilen Schlüter sistemleri ile birlikte bir ABP'ye (yapı kontrol yetkililerinden genel test sertifikası) sahiptir.

ABP'ye göre neme maruz kalma sınıfları ilgili veri sayfalarında bulunabilir. KERDI-LINE, ETAG 022 (bileşik yalıtım) uyarınca Avrupa onayına (ETA = Avrupa Teknik Değerlendirmesi) sahip bir sistemin bileşenidir. KERDI-LINE ile test edilen yukarıda belirtilen Schlüter ürünleri CE işareti ile etiketlenmiştir.

Profil çerçevesinin görünür yüzeylerinin yanı sıra kapaklar – kapalı veya zımbalanmış tipte – fırçalanmış, polisajlı paslanmaz çelikten veya toz kaplama paslanmaz çelikten oluşur. Profil çerçevesi için 17 mm derinliğinde bir seramik tekne de teslim edilebilir. Ayrıca çerçevesiz, yüksekliği bağımsız bir kaplama taşıyıcısı (KERDI-LINE-D) kullanıma sunulur.

Schlüter-KERDI-LINE-GTO silikon kuru klapeli bir koku tutucu kapaktır. Bu iki parçalı koku tutucu yerine kullanılabilir ve nadir kullanılan gider sistemlerinde (misafir banyoları, yazlıklar vs.) koku tutma ünitesinin kuruması nedeniyle meydana gelebilecek koku oluşumunu engeller. Kuru koku tutucu min. 0,4 l/s (DIN EN 1253 uyarınca) gider kapasitesiyle burada mevcut koku tutucu ünitesini daimi olarak ikame edebilir ve gerekirse gider sistemindeki yetersiz bir havalandırmanın önüne geçebilir (KERDI-LINE-F / -VS / -VOS'de uygulanamaz).

Not:

KERDI-LINE-H ve -V komple sistem olarak entegre KERDI sızdırmazlığa (bkz. ürün veri kağıdı 8.8) sahip uygun eğim levhası Schlüter-KERDI-SHOWER-L ile monte edilebilir. Temel olarak bir eğim şapının montajı mümkündür. Şapın sızdırmazlığı yüzey Schlüter-KERDI (bkz. ürün veri kağıdı 8.1), DITRA (bkz. ürün veri kağıdı 6.1) veya DITRA-HEAT (bkz. ürün veri kağıdı 6.4) ile sağlanmalıdır.

Schlüter-SHOWERPROFILE-S ve -R (bkz. ürün veri sayfası 14.1) zemin bağlantısı veya duvar bağlantısı için sistem tamamlayıcısı olarak mevcuttur. Yan duvarların eğimi için, SHOWERPROFILE-S - eğime göre - kama şeklinde biçimlendirilmiştir. Çevre duvarları Schlüter-KERDI (bkz. ürün veri sayfası 8.1) ile yalıtılmalı veya yalıtım için KERDI-BOARD (bkz. ürün veri sayfası 12.1) kullanılmalıdır.

Aşağıda hat drenaj sistemlerinin çalışma adımları sunulmuştur.

Düşük konstrüksiyon yüksekliğinde montaj:

KERDI-LINE-H -H 50 G2 ve -F kat tavanındaki yatay drenaj için öngörülmüştür, bu arada KERDI-LINE-F, sadece 60 mm'lik düşük yapı yüksekliği nedeniyle özellikle tamirat ve modernizasyon için uygundur. Kat tavanı üzerinden bir drenaj mümkünse, örn. KERDI-LINE-V ile ≥ 24 mm montaj yüksekliği gerçekleştirilebilir.

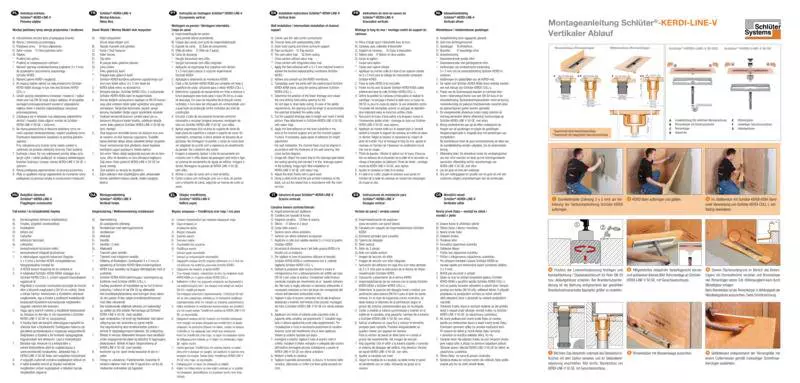

Schlüter-KERDI-LINE-V, -VS, -VOS

Dikey gider

1. Oluk taşıyıcısı düz yüzeyli ve yüksekliği uygun bir zeminin üzerine döşenir. Pürüzlülüğü sağlamak ve yüksekliği ayarlamak için, oluk taşıyıcısı bir tesviye yüzeyi üzerinde tam olarak hizalanabilir.

   Duvara montajda oluk gövdesi duvar kaplama tabaka kalınlığına uygun olarak hizalanmalıdır.

   Ortalı montajda birlikte verilen dolgu şeridi yardımıyla oluk taşıyıcısı simetrik bir ölçüye getirilir.

   Not: Duş bölgesinde ses korumasını iyileştirmek için KERDI-LINE-SR döşenmeli yanı sıra kenar bölgesine birer kenar yalıtım şeridi düzenlenmelidir.

   Ses yalıtım membranı gevşek bir şekilde masif tabanın üzerine ekli döşenmelidir. Bu sırada baskılı tarafın yukarı bakmasına dikkat edilmelidir. Ses köprülerini önlemek için ek yerleri DITRA-SOUND-KB ek kapatıcı ile sabitlenebilir.

   Kontrol edilmiş sistem üst yapılarının diğer montaj ayrıntıları için bkz. planlama temeli.

2. Oluk gövdesi oluk taşıyıcısının içine – bina drenajına bağlanacak uygun ölçüde kesilmiş bir gider borusuyla – yerleştirilir. Ardından sızdırmazlık kontrolü yapılmalıdır.
3. Ardından böylelikle tam oturan şekilde monte edilmiş drenaj oluğu KERDI-LINE-V karşısında eğim levhası Schlüter-KERDI-SHOWER-LT/ -LTS yeterince taşıyıcılığa sahip bir şap veya bağlı dökme malzemeden bir dengeleme tabakasının üzerine yüksekliği uygun, oluk taşıyıcısının üst kenarıyla aynı hizada monte edilir (bkz. ürün veri kağıdı 8.8). Alternatif olarak bir eğim şapı yüksekliği uygun bir şekilde uygulanabilir ve oluk taşıyıcısının üst kenarı üzerine çekilebilir.
4. KERDI manşonu yapıştırmak için, sıkı oturan yüzey yalıtımının üzerine KERDI-COLL-L yalıtım yapıştırıcısı (bkz. ürün veri sayfası 8.4) dişli bir mala ile 3 x 3 veya 4 x 4 mm ile uygulanır ve bunun içine KERDI manşon tam yüzeyli gömülür.

   Yapıştırıcının açık kalma süresine uyulmalıdır. Duvar bağlantıları da KERDI-COLL-L ile yapıştırılan KERDI yalıtım bantları ile profesyonel olarak uygulanmalıdır.

120 cm uzunluğa kadar oluk gövdeleri özel çekim paslanmaz çelik V4A'ten (Hammadde no. 1.4404 = AISI 316L) oluşur. Bunlar 130 cm üzerinde bükülmüş, kaynaklanmış ve ardından mordanlanmış paslanmaz çelik V4A'dan (Hammadde no. 1.4404 = AISI 316L) üretilir. Oluk gövdeleri üzerine KERDI manşonun yerleştirildiği bir yapıştırma flanşı ile donatılmıştır. Bu, her iki tarafı özel bir elyaf dokuma ile donatılmış, yumuşak ayarlanmış polietilenden bir yalıtım bantıdır.

Gider muhafazaları tipe bağlı olarak yüksek darbeye dayanıklı polipropilenden (PP) veya akrilnitril bütadien stirolden (ABS) imal edilmektedir.

Koku tutucu elyaf takviyeli polipropilenden (PP) oluşur.

Oluk taşıyıcı basınca dayanıklı, genleşmiş polistrolden (EPS) oluşur.

Malzemenin özellikleri ve kullanım yerleri

Oluk gövdeleri, çerçeveler yanı sıra kapaklar DIN EN 1253, binalar için giderler uyarınca K3 olarak sınıflandırılmıştır. Bunlar tekerlek trafiği olmayan alanlardır, örneğin evlerin, huzur evlerinin, otellerin, okulların ıslak zeminleri, toplu lavabo ve duş alanları.

Oluk gövdeleri, çerçeveler ve kapaklar tekerlekli sandalye için uygundur.

KERDI-LINE paslanmaz çelik V4A, fırçalanmış (Hammadde no. 1.4404 = AISI 316L) eğer yüksek mekanik veya kimyasal zorlanma bekleniyorsa, özellikle uygundur.

Ayrıca 1.4404 kalite paslanmaz çelik, hidroklorik veya hidroflorik asit ve bazı klor ve tuzlu su konsantrasyonları gibi tüm kimyasal streslere karşı dayanıklı değildir.

Bu, aynı zamanda bazı durumlarda tuzlu deniz suyu yüzme havuzlarına da uygulanır. Öngörülen zemin gider sisteminin kullanılabilirliği, özel durumlarda beklenen kimyasal, mekanik ve diğer yüklere bağlı olarak açıklığa kavuşturulmalıdır. Agresif deterjan kullanımından kaçınılmalıdır.
