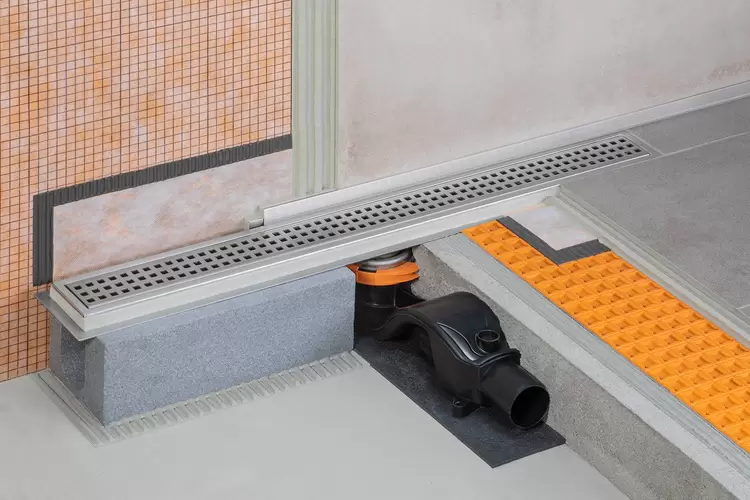

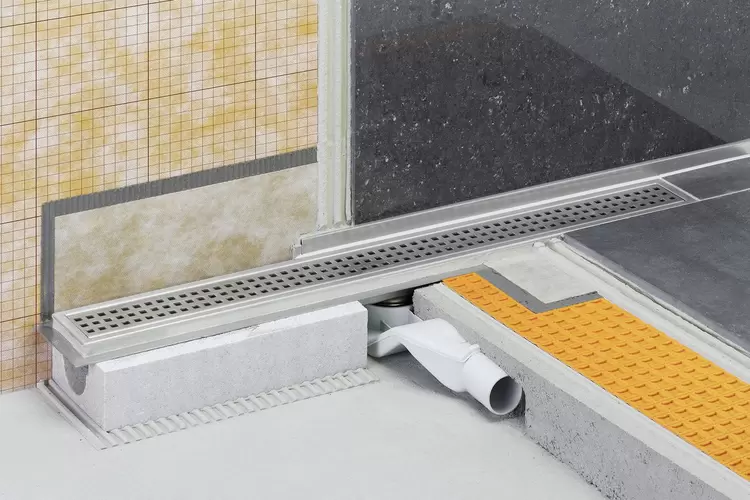

Schlüter-KERDI-LINE-F  Yatay hat drenajı için komple set

Schlüter-KERDI-LINE, seramik karo, doğal taş veya kaplamalar ile hemzemin duş yapımı için çok parçalı, doğrusal bir drenaj sistemidir.

Özel çekim paslanmaz çelik oluk gövdesinden yanı sıra sette bulunan montaj yardımıyla kademesiz bir şekilde zemin kaplaması kalınlıklarına uyarlanabilen bir kapak/çerçeve konstrüksiyonundan oluşur. Çerçeve konstrüksiyonları iki tipte bulunur. Bir 10 mm genişlikte, fırçalanmış, polisajlı veya toz kaplama görünür yüzeye sahip profil çerçevesi yanı sıra kontür çerçevesi olarak da.

Schlüter-KERDI-LINE-F öne doğru yatay gidere sahiptir ve gider gövdesine entegre edilmiş bir koku tutucusu ile donatılmıştır.

Gider kapasitesi:

• 0,45 l/s

Birikme suyu yüksekliği:

• 25 mm

Oluk taşıyıcısının yüksekliği:

• DN 40 = 60 mm

KERDI-LINE-H 50 ve -H 40'ta oluk gövdesi kolay ve hızlı montaj için polistrol malzemeden tam oturacak şekilde biçimlendirilmiş oluk taşıyıcısına takılır. KERDI-LINE-V, -H 50 G2 ve KERDI-LINE-F'de gider yolu nedeniyle oluk gövdesi ve oluk taşıyıcısı birbiriyle sıkı bir şekilde birleşmiştir.

KERDI-LINE düz bir yüzeyde merkezi montaj ya da duvar dibi montajı için evrenseldir.

KERDI-LINE-F hat drenajının uzunluğu:

• 50 cm ila 120 cm, 10 cm basamaklarla

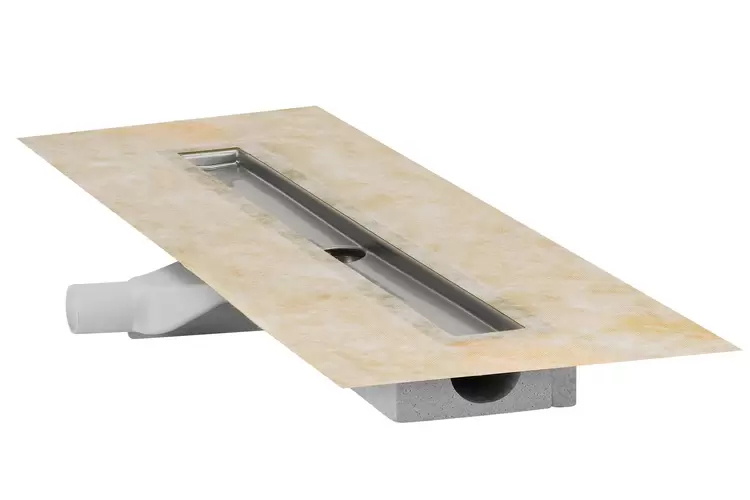

Oluk gövdesinin çevresini dolaşan yapıştırma flanşının üzerine fabrikada bir KERDI manşet sıkıca yapıştırılmıştır.

Hem taban alanında hem de yükselen duvarlarda; oluk gövdesinin su yalıtımı için; size güvenli bir bağlantı sunar.

Böylece Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT veya Schlüter-KERDI-BOARD yalıtım sistemleri ve bunlara ait Schlüter-KERDI-COLL-L veya Schlüter-KERDI-FIX sistem yalıtım yapıştırıcıları ile bağlantılı olarak, hat drenajı ile test edilmiş bileşik yalıtım elde edilir.

Not: Schlüter-KERDI-LINE ve çerçeve konstrüksiyonları çimento bazlı seramik yapıştırıcıları ile monte edilmelidir. Oluklarda, çerçevelerde ve ızgaralarda asetik asit bazlı silikon kullanımına izin verilmez.

KERDI-LINE, Almanya'da geçerli olan DIN 18534 yalıtım standardına uygun bir sistem bileşenidir ve yukarıda belirtilen Schlüter sistemleri ile birlikte bir ABP'ye (yapı kontrol yetkililerinden genel test sertifikası) sahiptir.

ABP'ye göre neme maruz kalma sınıfları ilgili veri sayfalarında bulunabilir. KERDI-LINE, ETAG 022 (bileşik yalıtım) uyarınca Avrupa onayına (ETA = Avrupa Teknik Değerlendirmesi) sahip bir sistemin bileşenidir. KERDI-LINE ile test edilen yukarıda belirtilen Schlüter ürünleri CE işareti ile etiketlenmiştir.

Schlüter-KERDI-LINE-GTO silikon kuru klapeli bir koku tutucu kapaktır. Bu iki parçalı koku tutucu yerine kullanılabilir ve nadir kullanılan gider sistemlerinde (misafir banyoları, yazlıklar vs.) koku tutma ünitesinin kuruması nedeniyle meydana gelebilecek koku oluşumunu engeller. Kuru koku tutucu 0,45 l/s (DIN EN 1253 uyarınca) gider kapasitesiyle burada mevcut koku tutucu ünitesini daimi olarak ikame edebilir ve gerekirse gider sistemindeki yetersiz bir havalandırmanın önüne geçebilir. (KERDI-LINE-F / -VS / -VOS'de uygulanamaz).

Not:

KERDI-LINE-H 50 G2, -V 50 G2 und KERDI-LINE-F'de tasarım gereği gider yolu nedeniyle eğimli bir şapın yerleştirilmesi gereklidir. Şap, yüzeyde Schlüter-DITRA (bkz. ürün veri sayfası 6.1) veya DITRA-HEAT ile yalıtılmalıdır.

Schlüter-SHOWERPROFILE-S ve -R (bkz. ürün veri sayfası 14.1) zemin bağlantısı veya duvar bağlantısı için sistem tamamlayıcısı olarak mevcuttur. Yan duvarların eğimi için, SHOWERPROFILE-S - eğime göre - kama şeklinde biçimlendirilmiştir. Çevre duvarları Schlüter-KERDI (bkz. ürün veri sayfası 8.1) ile yalıtılmalı veya yalıtım için KERDI-BOARD (bkz. ürün veri sayfası 12.1) kullanılmalıdır.

Düşük konstrüksiyon yüksekliğinde montaj:

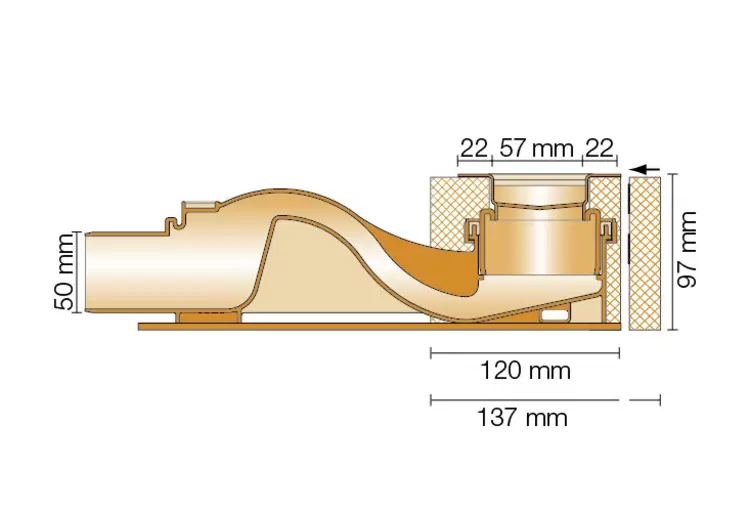

KERDI-LINE-H -H 50 G2 ve -F kat tavanındaki yatay drenaj için öngörülmüştür, bu arada KERDI-LINE-F, sadece 60 mm'lik düşük yapı yüksekliği nedeniyle özellikle tamirat ve modernizasyon için uygundur. Kat tavanı üzerinden bir drenaj mümkünse, örn. KERDI-LINE-V ile ≥ 24 mm montaj yüksekliği gerçekleştirilebilir.

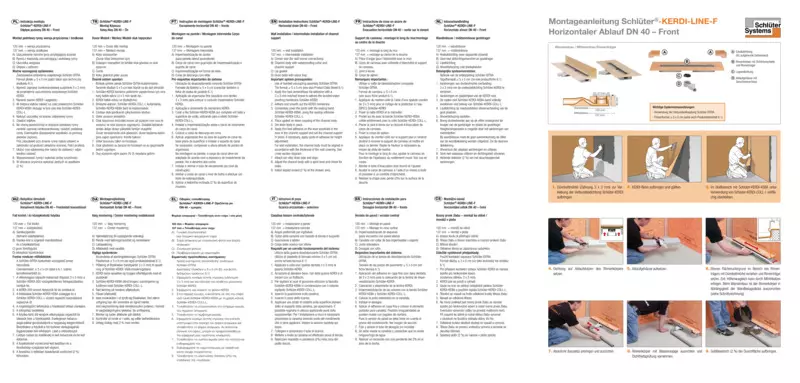

Schlüter-KERDI-LINE-F

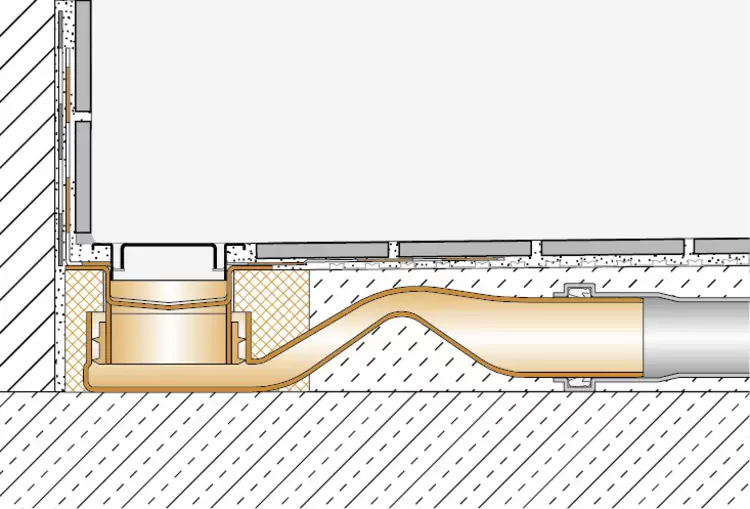

Düşük yapı yüksekliği ile öne doğru yatay gider

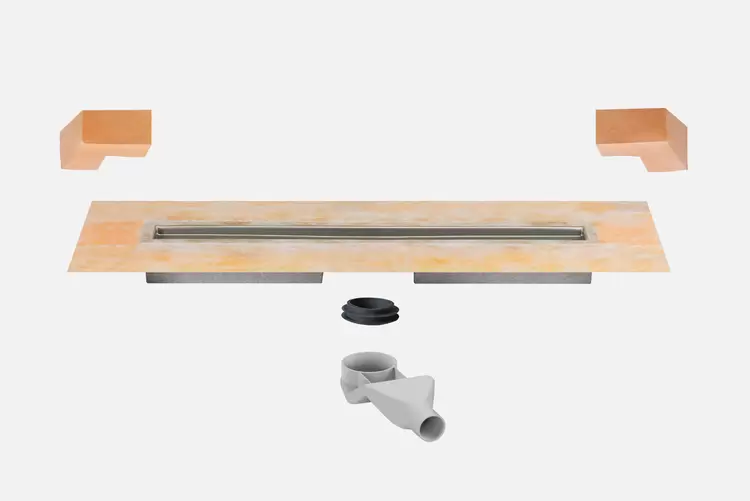

1. Birlikte verilen lamelli conta oluk gövdesinin gider ağzı üzerine konulur. (konuma dikkat edin).
2. Ardından gider gövdesi yerleştirilir.
3. Düz yüzeyli ve yüksekliği uygun zemin ince yatak harcı ile donatılır ve oluk taşıyıcısı konulur. Pürüzlülüğü gidermek ve yüksekliği dengelemek için, oluk taşıyıcısı yeterince düzenlenmiş bir harç kütlesi veya tam yüzeyli bir tesviye yüzeyi üzerinde tam olarak hizalanabilir. Duvara montajda oluk gövdesi duvar kaplama tabaka kalınlığına uygun olarak hizalanmalıdır. Ortalı montajda birlikte verilen dolgu şeridi yardımıyla oluk taşıyıcısı simetrik bir ölçüye getirilir.
4. Ardından gider muhafazası yapı tarafındaki gider borusuyla bina drenajına bağlanır. Bunun için oluk gövdesi su terazisiyle hizalanmalı ve bir yalıtım kontrolü yapılmalıdır.
5. Ardından duş alanının eğim şapı (% 2) tam oturan bir şekilde takılmış ve su terazisiyle hizalanmış KERDI-LINE-F karşısında uygulanır.
6. Şap yüzeyinin yürünebilirliğinden sonra DITRA, ince harç (diş önerisi 3 x 3 mm veya 4 x 4 mm) ile şap yüzeyine sıkıca yapıştırılır.

   DITRA veya DITRA-HEAT üzerindeki seramik formatı en az 5 x 5 cm olmalıdır (ayrıca bkz. ürün bilgi sayfası 6.1).

7. KERDI manşonu yapıştırmak için, sıkı oturan yüzey sızdırmazlığının üzerine KERDI-COLL-L yalıtım yapıştırıcısı (bkz. ürün veri sayfası 8.4) dişli bir mala ile 3 x 3 veya 4 x 4 mm ile uygulanır ve bunun içine KERDI manşon tam yüzeyli gömülür. Yapıştırıcının açık kalma süresine uyulmalıdır. Duvar bağlantıları da KERDI-COLL-L kullanılarak, KERDI-KEBA yalıtım bantları ile yapıştırılmalı ve profesyonel olarak uygulanmalıdır.

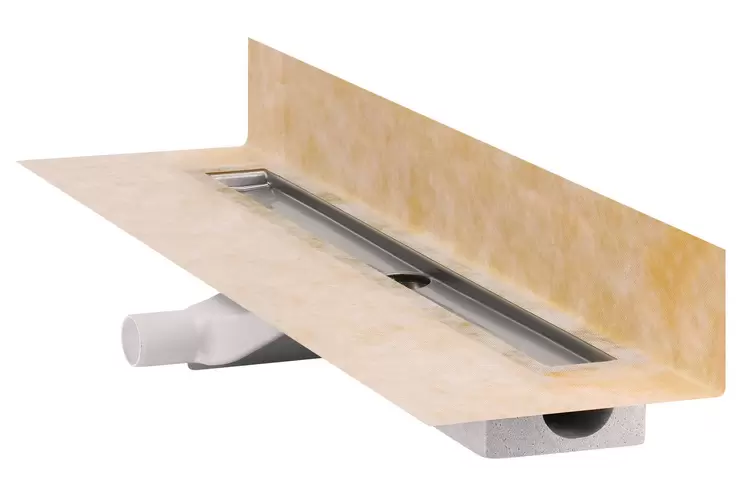

Yükselen yan duvarlar için uygulama

1. KERDI köşe bölgesi için uygun şekilde kesilmelidir.
2. KERDI manşeti KERDI-COLL-L ile sıkıca yapıştırılmalıdır. Teslimat kapsamında bulunan iç köşe Schlüter-KERDI-KERECK uygun ölçüde kesilmelidir.
3. Ardından bu KERDI-COLL-L ile yapıştırılmalıdır.

120 cm uzunluğa kadar oluk gövdeleri özel çekim paslanmaz çelik V4A'ten (Hammadde no. 1.4404 = AISI 316L) oluşur. Oluk gövdeleri üzerine KERDI manşonun yerleştirildiği bir yapıştırma flanşı ile donatılmıştır. Bu, her iki tarafı özel bir elyaf dokuma ile donatılmış, yumuşak ayarlanmış polietilenden bir yalıtım bantıdır.

Gider muhafazaları tipe bağlı olarak yüksek darbeye dayanıklı polipropilenden (PP) veya akrilnitril bütadien stirolden (ABS) imal edilmektedir.

Koku tutucu elyaf takviyeli polipropilenden (PP) oluşur.

Oluk taşıyıcı basınca dayanıklı, genleşmiş polistrolden (EPS) oluşur.

Malzemenin özellikleri ve kullanım yerleri

Oluk gövdeleri, çerçeveler yanı sıra kapaklar DIN EN 1253, binalar için giderler uyarınca K3 olarak sınıflandırılmıştır. Bunlar tekerlek trafiği olmayan alanlardır, örneğin evlerin, huzur evlerinin, otellerin, okulların ıslak zeminleri, toplu lavabo ve duş alanları.

Oluk gövdeleri, çerçeveler ve kapaklar tekerlekli sandalye için uygundur.

KERDI-LINE paslanmaz çelik V4A, fırçalanmış (Hammadde no. 1.4404 = AISI 316L) eğer yüksek mekanik veya kimyasal zorlanma bekleniyorsa, özellikle uygundur.

Ayrıca 1.4404 kalite paslanmaz çelik, hidroklorik veya hidroflorik asit ve bazı klor ve tuzlu su konsantrasyonları gibi tüm kimyasal streslere karşı dayanıklı değildir.

Bu, aynı zamanda bazı durumlarda tuzlu deniz suyu yüzme havuzlarına da uygulanır. Öngörülen zemin gider sisteminin kullanılabilirliği, özel durumlarda beklenen kimyasal, mekanik ve diğer yüklere bağlı olarak açıklığa kavuşturulmalıdır. Agresif deterjan kullanımından kaçınılmalıdır.
