Schlüter-KERDI-BOARD-NLT LED aydınlatmalı niş seti
İşlevsellik ve tasarım LIPROTEC-LED tekniğine sahip KERDI-BOARD hazır niş setlerinde basit Tak & Çalıştır ile uyum içinde. Sadece beş farklı ölçü arasından seçim yapmakla kalmazsınız, aynı zamanda ışık renklerini ve ışık şeridi için pozisyonu da tanımlarsınız. Schlüter-KERDI yalıtım sistemi ile birlikte KERDI-BOARD-NLT bileşik yalıtım olarak görev yapar.
- İç mekanda duvarlar
- Duş duvarları
- Düşük yapı yüksekliği
- Plug & Play
- Set olarak mevcuttur
- IP X7
Filtre ayarları
- KB 12 NLTP1 AE 1Yükseklik30,5 cmGenişlik30,5 cm
- KB 12 NLTP1 AE 2Yükseklik30,5 cmGenişlik30,5 cm
- KB 12 NLTP1 AE 9Yükseklik30,5 cmGenişlik30,5 cm
- KB 12 NLTP2 AE 1Yükseklik50,8 cmGenişlik30,5 cm
- KB 12 NLTP2 AE 2Yükseklik50,8 cmGenişlik30,5 cm
- KB 12 NLTP2 AE 9Yükseklik50,8 cmGenişlik30,5 cm
- KB 12 NLTP3 AE 1Yükseklik71,1 cmGenişlik30,5 cm
- KB 12 NLTP3 AE 2Yükseklik71,1 cmGenişlik30,5 cm
- KB 12 NLTP3 AE 9Yükseklik71,1 cmGenişlik30,5 cm
- KB 12 NLTP4 AE 1Yükseklik30,5 cmGenişlik50,8 cm
- KB 12 NLTP4 AE 2Yükseklik30,5 cmGenişlik50,8 cm
- KB 12 NLTP4 AE 9Yükseklik30,5 cmGenişlik50,8 cm
- KB 12 NLTP5 AE 1Yükseklik30,5 cmGenişlik71,1 cm
- KB 12 NLTP5 AE 2Yükseklik30,5 cmGenişlik71,1 cm
- KB 12 NLTP5 AE 9Yükseklik30,5 cmGenişlik71,1 cm
Genel ürün bilgileri
Fonksiyon
Bu ürün ne yapar
LIPROTEC tekniğine sahip hazır Schlüter-KERDI-BOARD-NLT setleri aydınlatılmış nişlerin her türden duvar bölgesinde montajına olanak tanıyor.
Nişler, farklı boyutlarda ve ışık renklerinde sunulur.
Birlikte verilen LED modülleri girintide tercihen ön kenara, ortaya ya da doğrudan seramik kaplanacak arka duvara yerleştirilebilir. Bunun için LED modülleri soketli Tak & Çalıştır şeklinde, farklı uzunluklarda tasarlanmıştır.
Kurulum
Bu ürün nasıl kurulur
Schlüter-KERDI-BOARD'a montaj:
- Nişin konumlandırılması ve dış ölçülerin tam olarak işaretlenmesinden sonra duvar kaplaması uygun şekilde kesilerek çıkartılır.
- Yerleştirilen niş ahşap veya hızlı montaj vidalarıyla – alt konstrüksiyonun malzemesine göre – sabitlenmelidir. Maksimum vida mesafesi 250 mm'dir. KERDI-BOARD-ZT tutma pulları kullanılmalıdır. Vidalar ek bölgenin derzlerine takılmalıdır.
Ek bir sabitleme KERDI-FIX montaj yapıştırıcısının nişin flanş iç tarafına uygulanması sayesinde sağlanabilir.
- Montaj ıslak zeminde gerçekleşirse, dış flanş etrafındaki ek yerlerin üzeri KERDI-COLL-L kullanılarak birlikte verilen KERDI yalıtım manşeti ile yapıştırılmalıdır.
Alçıpan veya başka kaplamalara montaj:
- Nişin konumlandırılması ve dış ölçülerin tam olarak işaretlenmesinden sonra duvar kaplaması uygun şekilde kesilerek çıkartılır.
- Yerleştirilen niş ahşap veya hızlı montaj vidalarıyla – alt konstrüksiyonun malzemesine göre – sabitlenmelidir. Maksimum vida mesafesi 250 mm'dir. Vidalama niş flanşından gerçekleşir (Mesafe dış kenardan yakl. 6 mm).
Ek bir sabitleme KERDI-FIX montaj yapıştırıcısının nişin flanş iç tarafına uygulanması sayesinde sağlanabilir.
- Islak zeminde bulunan duvar yüzeyleri Schlüter-KERDI ile yalıtılmalıdır. Niş flanşlarının üzerine birlikte verilen KERDI yalıtım manşeti KERDI-COLL-L yalıtım yapıştırıcısı ile yapıştırılır, kalan duvar yüzeyi için hidrolik olarak sertleşen bir seramik yapıştırıcısı kullanılabilir (Schlüter-KERDI'nin uygulanması bkz. ürün veri sayfası 8.1). Son olarak nişin boşluk alanı bölgesinde bulunan KERDI şeridi kesilerek çıkartılır.
KERDI-BOARD-NLT:
- Nişin montajı yukarıda tarif edildiği şekilde gerçekleşir. Nişi yerleştirmeden önce nişin geçiş kablosu bağlantı kablosu ile birleştirilmelidir.

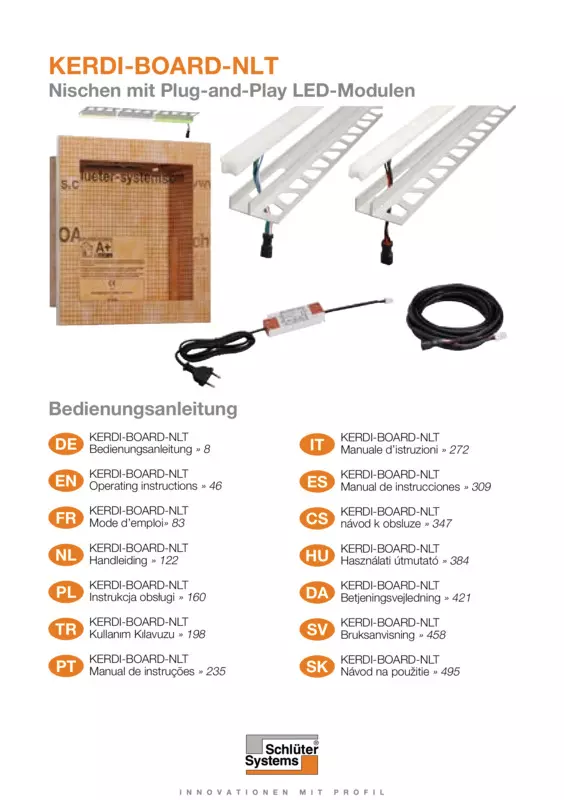

- Kablo giriş hatlarının, adaptörün yanı sıra kumandanın kurulumunu ilgili kullanım kılavuzlarından görebilirsiniz.
- Geçiş kutusunun kapağı esnek bir kablo geçişi için öngörülen ayırma yerlerinden gerektiğinde kolayca bölünebilir.
- Kapak veya kapak parçaları geçiş kutusuna, oluklu profile kablo geçişi gerçekleşebilecek şekilde konumlandırılmalıdır.
- Kendinden yapışkanlı KERDI yalıtımına sahip şerit, oluşan kablo geçiş aralığı her iki tarafta kapatılacak şekilde yerleştirilmelidir. Kablo geçişi için kendinden yapışkanlı KERDI yalıtımına küçük bir açıklık kesilmelidir; bu, geçiş kutusunun içine yapıştırıcının girmesini engeller.
- Seramik yapıştırıcısı bir taraklı malayla sürülmelidir.
- Geçiş kablosu oluklu profilin kablo geçişinin içinden geçirilmelidir.
- Oluklu profil, delikli sabitleme kanadı ile yapıştırıcı yüzeyine bastırılmalı ve hizalanmalıdır.
- Bitişik seramikler sıkıca seramik yapıştırıcısına bastırılmalı ve profilin üst kenarı ile aynı hizada olacak şekilde hizalanmalıdır. Seramikler profil bölgesinde yüzeyin tamamına yerleştirilmelidir.
- Oluklu profil ve seramik arasında yakl. 1,5 mm'lik bir derz boşluğu bırakılmalı, ve akabinde tamamen derz dolgusu ile doldurulmalıdır.
- Yan duvarların seramik kaplanması sırasında seramik ve yapıştırıcının 12 mm üzerinde kalınlık oluşturmaması sağlanmalıdır.
- RGB+W LED şerit, seramik kaplanmış nişin açıklık ölçüsüne uygun olarak kısaltılabilir.
- LED şerit geçme bağlantı yardımıyla geçiş kablosuna bağlanır ve dikkatli bir şekilde oluklu profile bastırılır.
Malzeme
Bu ürün nelerden yapılmıştır
Schlüter-KERDI-BOARD-NLT plaka kalınlığı 12,5 mm olan ekstrüde XPS sert köpükten oluşur ve her iki yüzeyinde özel, çimento içermeyen bir mukavemet malzemesine ve ince yatak harçların veya spatula ile macunlanabilir kaplama malzemelerinin etkili aderansı için bir elyaf dokuma ile donatılmıştır. Levhanın yüzeyi tek tarafta 10 x 10 mm kesme çizgileri baskısına sahiptir.
Malzemenin özellikleri ve kullanım yerleri
KERDI-BOARD-NLT su geçirmezdir ve genellikle seramik yüzey kaplamalarla bağlantılı olarak ortaya çıkan kimyasal zorluklara karşı dayanıklıdır. Bunun gerekli olduğu alanlarda Schlüter-KERDI veya KERDI-BOARD ile bağlantılı olarak kontrol edilmiş bir birleşik yalıtım sağlanabilir.
KERDI-BOARD-NLT düz yüzeylidir ve tek taraflı sıcaklık veya nem yükünde bile değişmez, eskimeye dayanıklıdır ve yüksek bir sağlamlığa sahiptir.
KERDI-BOARD-NLT çok farklı uygulama alanlarında kullanıma uygundur.
Zeminler yeterli sağlamlık ve yapıya bağlı diğer gereklilikler bakımından kontrol edilmelidir.
Schlüter-LIPROTEC modüllerinin kimyasal veya mekaniksel yükler altında uygulanabilmesi ilgili duruma göre açıklığa kavuşturulmalıdır. Aşağıda ancak birkaç genel bilgi verilebilmektedir.
Alüminyum eloksal: Alüminyum, eloksal yüzeyi ile olağan kullanımda değişim göstermeyen yüksek kaliteli bir görünüm sağlamaktadır.
Alüminyum, alkali maddelere karşı hassas bir malzemedir.
Çimento içeren maddeler nemle birlikte alkali etki yaratır ve yoğunluk ve süresine göre korozyona neden olabilir (alüminyum hidroksit oluşumu).
Bu nedenle, görünen yüzeylerdeki harç ve derzler derhal temizlenmeli ve yeni döşenmiş olan kaplamaların üzerine folyo serilmemelidir.
Muhafaza ve bakım
Bu ürünün bakımı nasıl yapılır
Schlüter-LIPROTEC modülleri herhangi bir özel onarım veya bakım gerektirmez. Hassas yüzeylerde çizici temizleme malzemeleri kullanmayın. Eloksallı yüzeylerde meydana gelebilecek hasarlar ancak üzeri boyanarak giderilebilir.
Tüm temizlik maddeleri genel kural olarak, hidroklorik asit, hidroflorik asit ve ham benzin (silikon giderici bileşenleri) içermemeleri gerekir.
