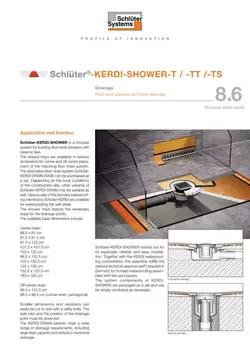

Schlüter-KERDI-SHOWER-TS  Merkezden kaçık noktasal drenaj için eğim plakası

Schlüter-KERDI-SHOWER, seramik kaplı zemin seviyesinde duşlar oluşturmak için modüler bir sistemdir.

Eğim plakaları, sisteme ait zemin gider sistemlerinin merkezi merkezden kaçık konumlandırılması için çeşitli ölçülerde bulunmaktadır. Buna ait zemin gider sistemi Schlüter-KERDI-DRAIN-BASE set olarak teslim edilebilir. İnşaat durumuna göre Schlüter-KERDI-DRAIN'in başka modelleri de kullanılabilir. Duvar yalıtımı olarak Schlüter-KERDI bileşik yalıtımın çeşitli setleri seçenekler arasında bulunur.

Eğim plakasının yüzeyleri halihazırda drenaj noktaları için gerekli eğime sahiptir.

Teslim edilebilir temel ölçüler şunlardır:

Merkezli gider:

• 96,5 x 81 cm
• 91,5 x 91,5 cm
• 91,5 x 122 cm
• 101,5 x 101,5 cm
• 122 x 122 cm
• 96,5 x 152,5 cm
• 122 x 152,5 cm
• 122 x 183 cm
• 152,5 x 152,5 cm
• 183 x 183 cm

Merkezden kaçık gider:

• 96,5 x 152,5 cm
• 96,5 x 96,5 cm (köşe gider, 5 köşe)

Daha küçük ölçüler ve ara ölçüler bir maket bıçağı ile kolayca ölçüsünde kesilebilir. Bu sırada kenar ölçü oranına ve drenaj noktasının pozisyonuna dikkat edilmelidir.

KERDI-DRAIN modelleri ile ister yüksek gider performansı, dikey veya yatay drenaj olsun, çeşitli drenaj talepleri yerine getirilebilir.

Schlüter-KERDI-SHOWER özellikle güvenli ve basit bir işçilik ile kendini göstermektedir. KERDI yalıtım bileşenleri ile birlikte seramik ve plakalar ile bağlantılı olarak genel yapı denetimi test belgesinin (abP) gerekliliklerini yerine getirmektedir.

KERDI-SHOWER sistem bileşenleri her defasında set olarak paketlenmiştir ve böylece – ihtiyaca göre – kolayca bir araya getirilebilir.

1. Gider gövdesini seçilen eğim plakasına uygun olarak zeminin üzerine konumlandırın ve uygun bir şekilde ölçüsünde kesilmiş bir gider borusuyla bina drenajına bağlayın.

   Gerekirse birlikte verilmiş redüksiyon (DN 40'tan DN 50'ye) bağlantı için kullanın. Ardından yalıtım kontrolü yapılmalıdır.

2. Dengeleme tabakası (Basınç mukavemeti >= 0,3 N/mm²) taşıyıcı zemin üzerine profosyonel bir şekilde uygulanır. Bu sırada komple gider gövdesinin ve drenaj borusunun tamamen yük taşıyacak bir şekilde çevrelenmiş olmasına dikkat edilmelidir. Bu sırada söz konusu zemin giderinin üst kenarı çektirme yardımı olarak görev yapar ve dengeleme tabakasının üst kenarıyla eşit şekilde tamamlanır. Sınırlı dolgu malzeme durumunda yüzeyin niteliğine bağlı olarak plaka döşenmeden önce yapıştırıcı çekilp doldurulması yapılması tavsiye edilir. Söz konusu üreticinin uygulama bilgileri dikkate alınmalıdır.

   Bilgi: Topuk sesi taleplerinde yükü azaltan dengeleme tabakası Schlüter-KERDI-LINE-SR topuk sesi yalıtımı üzerine uygulanmalı yanı sıra kenar bölgesinde uygun bir kenar yalıtım şeridi ile donatılmalıdır.

   Uygun bir yalıtımın seçimi için maksimum bastırılabilirlik CP4 (≤ 4 mm) dikkate alınmalıdır.

3. Daha sonra yeterince taşıyıcı dengeleme tabakası üzerinde eğim plakası, hidrolik olarak sertleşen bir seramik yapıştırıcısı ile tam yüzeyli yapıştırılır.

   Eğim plakasının ek yeri bağlantısının, gider borusunun boru kılavuzu üzerine konulmamasına dikkat edilmelidir.

4. Sonra ince yatak başlık tam oturan girinti sayesinde gider gövdesine yerleştirilir, böylece yapıştırma flanşı eğim plakası ile yüzeyi bitişik olacak şekilde sonlanır. Yataklama için yapıştırma flanşının altına öncesinde seramik yapıştırıcısı uygulanmalıdır.
5. KERDI manşeti – KERDI-DRAIN gider gövdesinin teslim kapsamında bulunur – yapıştırmak için, ince yatak başlığının yapıştırma manşetinin ve eğim plakasının yalıtım manşetinin üzerine KERDI-COLL-L taraklı mala ile 3 x 3 veya 4 x 4 mm ile uygulanır ve KERDI manşeti tam yüzeyli bastırılır. İçeri bastırmak için KERDI manşetinin üzerine taraklı malanın düz tarafını veya bir düz malanın çapraz bastırılması tavsiye edilir. Hava boşluklarından kaçınılmalıdır. Yapıştırıcının açık kalma süresine uyulmalıdır.
6. Duvar yüzeylerinin yalıtımı için KERDI 200 yalıtım şeridi tam yüzeyli uygulanır. Şeritlerin yüzeydeki veya duvar köşe bölgesindeki ek yeri bağlantılarının üzeri KERDI-KEBA yalıtım bandı ve KERDI-COLL-L kullanılarak Schlüter-KERECK köşe kalıp parçaları ile yapıştırılmalıdır. Boru geçişlerinin yalıtımı sisteme ait KERDI boru manşeti ile sağlanmalıdır.
   İlgili ürün veri kağıtları 8.1 Schlüter-KERDI ve 8.4 Schlüter-KERDI-COLL-L dikkate alınmalıdır.

   Not:
   Duvar yüzeyleri Schlüter-KERDI-BOARD ile kaplanırsa, bununla doğrudan duvar yalıtımı da uygulanabilir (bkz. ürün veri sayfası 12.1 Schlüter-KERDI-BOARD). Ek yeri bağlantıları ve köşe bölgelerinin yalıtımı da aynı şekilde KERDI-COLL-L kullanılması altında KERDI-KEBA ve KERDI-KERECK ile sağlanmalıdır.

7. Bileşik yalıtım yukarıda açıklandığı gibi komple hazırlandıktan sonra, seramiklerin seramik yapıştırıcısı ile döşenmesine başlanabilir. Bir bekleme süresine gerek yoktur.
8. Seramik döşenmesi için hidrolik olarak sertleşen seramik yapıştırıcısını doğrudan KERDI manşeti üzerine uygulanır ve bunun içine seramikler mümkün olduğunca tam yüzeyli döşenir. Zemin yüzeyi seramik formatından bağımsız olarak normal insan trafiği yükü taşıyabilir. Daha ağır yükler bekleniyorsa, örneğin tekerlekli sandalyelerle, ek bir yük dağıtım tabakası veya daha büyük seramik formatları gereklidir.

   Bilgi:
   Yapı denetimi test belgesi veya bir CE uygunluk belgesi istenen bölgelerde sadece sistemde test edilmiş seramik yapıştırıcıları kullanılmalıdır.

   Zemin seramiklerinin döşenmesi çerçevesinde gider ızgarasının gövdesi entegre koku tutucu ile ince yatak başlığına yerleştirilmeli ve seramik kalınlığına uygun şekilde yüksekliği göre yüzeyi bitişik biçimde hizalanmalıdır. Izgara çerçevesinin altı seramik yapıştırıcısı ile doldurulmalıdır.

9. Kaplamalar, plastik vb. gibi diğer kaplamalar temelde mümkündür ama burada ayrıntılı tarif edilmeyecektir ve ihtiyaca göre uygun şekilde açıklığa kavuşturulmalıdır. Talep üzerine tavsiyelerimizle seve seve yardımcı oluruz.

Eğim plakasına halihazırda drenaj noktaları için gerekli bir eğim entegre edilmiştir. Bunlar yapıştırma flanşıyla KERDI-DRAIN ince yatak başlığı için tam oturan bir girintiye sahiptir.

Eğim plakası şantiye durumuna bağlı olarak ilgili yükü azaltan zeminler üzerinde kullanılabilir (örn. ahşap yapı biçimi, dikey gider, harç altyapısı vs.).

KERDI manşeti halihazırda fabrikada eğim plakasının üzerine uygulanmıştır.

Daha basit bir kullanım için eğim plakası katlanmış bir şekilde teslim edilir.

KERDI-SHOWER-KST 1525 ve -KST 1830 eğim plakaları, biçim bütünlüklü bir kırlangıç kuyruğu yapısı ile birleştirilebilen 2 parçadan oluşur. Bağlantı yerleri yalıtımı KERDI-COLL-L kullanılarak KERDI-KEBA ile sağlanmalıdır.

Eğim plakası basınca dayanıklı, genleştirilmiş polistirenden (EPS) oluşur.

Gider muhafazaları tipe bağlı olarak yüksek darbeye dayanıklı polipropilenden (PP) imal edilmiştir.

İnce yatak başlık, elyaf ile kaplanmış bir yüzeye sahip bir sabitleme flanşı bulunan akrilonitril bütadien stirenden (ABS) oluşur.

Fabrikada uygulanmış eğim plakası üzerindeki Schlüter-KERDI manşet, seramik yapıştırıcısına ve diğer kaplama malzemeleri için yapıştırıcılara etkili bir şekilde yapışması için yumuşak ayarlanmış polietilenden ve özel bir elyaf dokumadan oluşmaktadır.

Schlüter-KERDI-SHOWER-SKB yalıtım seti ile birlikte teslim edilen paslanmaz çelik ızgara V2A (Hammadde 1.4301 = AISI 304) malzemeden üretilmiştir.

Malzemenin özellikleri ve kullanım yerleri

Gider gövdesi, ince yatak başlık ve kapaklar DIN EN 1253, binalar için giderler uyarınca K3 olarak sınıflandırılmıştır. K3 sınıflandırması tekerlek trafiği olmayan alanlardır, örneğin evlerin, huzurevlerinin, otellerin, okulların ıslak zeminleri, toplu lavabo ve duş alanları.

Öngörülen zemin gider sisteminin kullanılabilirliği, özel durumlarda beklenen kimyasal, mekanik ve diğer yüklenmelere bağlı olarak açıklığa kavuşturulmalıdır.
