Schlüter-BEKOTEC-EN-FI  A csendes és szigetelt korongmintás rendszerlemez esztrichhez

A Schlüter-BEKOTEC burkolható aljzatként szolgál a vizes rendszerű és energiatakarékos Schlüter-BEKOTEC-THERM padlófűtési rendszer számára.

A Schlüter-BEKOTEC-EN-FI korongmintás rendszerlemez esztrichhez – a többi BEKOTEC korongmintás lemezhez hasonlóan – segítségével repedésmentes, funkcionális szempontból biztonságos esztrichet készíthet, amely tartósan repedésmentes kerámia- és természetes kőburkolatokat tesz lehetővé.

A BEKOTEC-EN-FI több szempontból is hatékony:

  • Rugalmas, mivel 14 vagy 16 mm átmérőjű Schlüter fűtéscsöveket is képes fogadni.16 mm-es fűtéscsövek használatával valamivel hosszabb fűtőköröket alakíthat ki.
  • Az EPS-ből készült, integrált lépészaj-szigetelés akár 28 decibellel csökkenti a lépészajt.
  • Az EPS-ből készült integrált hőszigetelés célzottan felfelé vezeti a hőt a helyiségbe.
  • A kivitelezés során időt és anyagot is megtakarít.
  • A vékony rétegrendű szerkezetének köszönhetően különösen energiahatékony.

A hozzá tartozó Schlüter-BEKOTEC-ENFGI-30 kiegyenlítő toldólemez megkönnyíti a fűtéscsövek szerelését az elosztószekrényben.


Termékfotó BEKOTEC-EN-FI 1©Schlüter-Systems KG
Termékfotó BEKOTEC-EN-FI 2©Schlüter-Systems KG
Termékfotó BEKOTEC-EN-FI 3©Schlüter-Systems KG
Termékfotó BEKOTEC-EN-FI 4©Schlüter-Systems KG
Metszetrajz BEKOTEC-EN-FI 1©Schlüter-Systems KG
Metszetrajz BEKOTEC-EN-FI 2©Schlüter-Systems KG
zoom_out_map search
Termékfotó BEKOTEC-EN-FI 1
Termékfotó BEKOTEC-EN-FI 2
Termékfotó BEKOTEC-EN-FI 3
Termékfotó BEKOTEC-EN-FI 4
Metszetrajz BEKOTEC-EN-FI 1
Metszetrajz BEKOTEC-EN-FI 2










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Általános termékinformációk

A Schlüter-BEKOTEC egy biztonságos burkolatszerkezeti rendszer, amellyel repedésmentes, funkcionális szempontból biztonságos úsztatott esztrichek és fűtőesztrichek készíthetők kerámia- és természetes kőburkolatok és egyéb burkolóanyagok alá.

Ez a rendszer a Schlüter-BEKOTEC-EN-23-FI-30 korongmintás fólialemezen alapul, amely polisztirolból (EPS) készült, kiegészítő hő- és lépészaj-szigeteléssel rendelkezik a hátoldalon és közvetlenül a teherhordó aljzatra vagy szokványos hőszigetelésre is lerakható.

A BEKOTEC-EN-23-FI-30 korongmintás lemez geometriájából adódóan az esztrich minimális vastagsága a korongok között 31 mm, a korongok minimum 8 mm-es fedése mellett. A korongok közötti távolságot úgy határoztuk meg, hogy a 75 mm-es raszterben közéjük lehessen szorítani a rendszerhez tartozó, fűtőesztrich készítéséhez szükséges 14 mm és 16 mm átmérőjű fűtéscsöveket. A padlófűtés jól szabályozható és optimálisan, alacsony előremenő hőmérséklettel üzemeltethető, mivel csak viszonylag kis tömegű esztrichet kell felfűteni, illetve lehűteni (8 mm vastag fedés esetén 58 g/m² ≙ 28,5 l/m²).

A korongminta megszünteti az esztrich megkötéséig fellépő zsugorodás miatti feszültségeket. Így a zsugorodás miatti deformálódás által okozott feszültségek nem terjednek el a teljes felületen. Ezáltal nincs szükség ál- vagy dilatációs fugákra sem. A cementesztrich járhatóvá válását követően leragaszthatja a Schlüter-DITRA (vagy Schlüter-DITRA-DRAIN 4 vagy a Schlüter-DITRA-HEAT) rétegelválasztó és feszültségmentesítő lemezt (kalcium-szulfát kötőanyagú esztrich ≤ 2 CM-%). Erre vékonyágyas eljárással közvetlenül kell leragasztani a kerámia járólapokat vagy a természetes kőburkolatot. A hidegburkolatban a Schlüter-DILEX használatával kell kialakítani a dilatációs fugákat a szokásos távolságokban.

A repedésre nem hajlamos burkolóanyagokat, például parkettát vagy padlószőnyeget, a burkolat szempontjából mérvadó maradványnedvesség elérését követően közvetlenül az esztrichre rakhatja le.

  1. A BEKOTEC-EN-23-FI-30 lemezt megfelelő teherbírású és sík aljzatra kell lerakni. A nagyobb egyenetlenségeket előzetesen esztrichhel vagy arra alkalmas kötőanyaggal kevert töltőanyaggal kell megszüntetni.
    A zajvédelemre és a hőszigetelésre vonatkozó követelmények figyelembevételével helyezzen le további hőszigetelő anyagokat, ha szükséges. A kiválasztáskor figyelembe kell venni, hogy az összenyomhatóság maximum CP3 (≤ 3 mm) lehet.
  2. A függőleges falak vagy beépített berendezési tárgyak és a burkolat pereme között BEKOTEC-BRS szegélyszalagot kell elhelyezni az esztrich fajtájától, illetve magasságától függően.
  3. A BEKOTEC-EN-23-FI-30 korongmintás lemezeket a széleknél méretpontosan kell beszabni. A túllógó korongmintás lemezt az első sor szélénél kell levágni. A 30 cm-nél szélesebb vágott darabokat a következő sor elejére lehet be illeszteni. A korongmintás lemezeket a széleken elvékonyított összekötő korongoknál lehet egymásba rakni.
    Az ajtóknál és az osztónál a csövek elvezetésének megkönnyítése érdekében a Schlüter-BEKOTEC-ENFGI-30 sima kiegyenlítő toldólemezt használhatja. Ennek a hátoldalán szintén 30 mm vastag expandált polisztirol (EPS) réteg található. Ezeken a helyeken a Schlüter-BEKOTEC-ZRKL öntapadó csőrögzítő léc használatával vezetheti el precízen a csöveket.

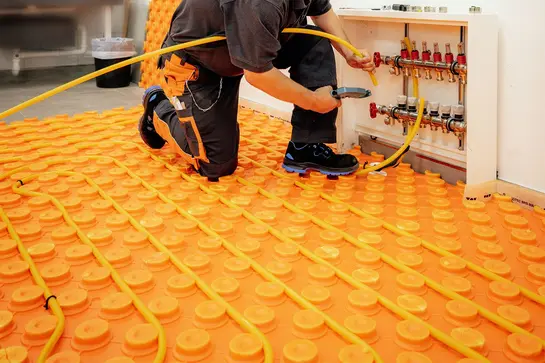

  4. Egy Schlüter-BEKOTEC-THERM padlófűtés készítéséhez az alámetszett korongok közé lehet beszorítani a rendszerhez tartozó 14 vagy 16 mm átmérőjű fűtéscsöveket. A csövek egymástól való távolságát a kívánt fűtési teljesítmény függvényében kell meghatározni a Schlüter-BEKOTEC fűtési teljesítmény diagramok alapján.
  5. Az esztrich beépítésekor friss cementesztrichet vagy kalcium-szulfát kötőanyagú esztrichet kell bedolgozni legalább 8 mm vastag fedéssel a korongmintás lemezre. Mind a cement-, mind a kalcium-szulfát esztrichek esetében be kell tartani a C20 és C35 közötti nyomószilárdságot és az F4 és F5 közötti hajlítószilárdságot. Ha a cementesztrich SW1 zsugorodási osztályú, akkor magasabb hajlítószilárdságú termékek is használhatók. A vastagság max. 25 mm lehet, például magasságkülönbségek kiegyenlítésére. Úsztatott esztrich készítésekor ügyeljen arra, hogy gondosan fektesse a korongmintás lemezeket, és lezárja a vágott széleket/végpontokat. Kerülje el, hogy az esztrich a BEKOTEC lemezek alá/mögé folyjon. Ehhez az adott alkalmazáshoz tanúsított rendszert válasszon.
    Megjegyzés: Ettől eltérő esztrichtulajdonságokat igénylő objektumok esetén előzetesen egyeztessen az Alkalmazástechnikai Értékesítési részlegünkkel. Ha meg szeretné akadályozni a lépészaj-átadást két helyiség között, akkor Schlüter DILEX-DFP dilatációs profillal válassza el azokat.
  6. Közvetlenül a kezdeti szilárdság elérése, azaz a cementesztrich járhatósága után leragaszthatja a DITRA (vagy a DITRA-DRAIN 4 vagy a DITRA-HEAT) rétegelválasztó és feszültségmentesítő lemezt a termékadatlapok beépítési ajánlásainak figyelembevételével. A kalcium-szulfát kötőanyagú esztrichekre akkor rakhatja le a rétegelválasztó és feszültségmentesítő lemezeket, ha a maradványnedvesség ≤ 2 CM-%.
  7. A rétegelválasztó és feszültségmentesítő lemez felső oldalára vékonyágyas eljárással közvetlenül lerakható a kerámiacsempe vagy a természetes kőlap. A rétegelválasztó és feszültségmentesítő lemez fölötti burkolatot dilatációs fugákkal mezőkre kell felosztani az érvényes szakmai szabályok szerint. A dilatációs fugák kialakításához Schlüter-DILEX-BWB, -BWS, -KS vagy -AKW vagy -F dilatációs fugaprofilokat (vö. a 4.6 – 4.8, a 4.18 és a 4.23 termékadatlapot).
  8. A padló- és a fal találkozásánál Schlüter-DILEX-EK ill. -RF dilatációs sarokprofilokból alakítson ki rugalmas szegélyfugát (vö. a 4.14 termékadatlapot). Ehhez előbb vágja le a Schlüter BEKOTEC-BRS szegélyszalag túllógó részét.
  9. Schlüter-BEKOTEC-THERM kerámia klímapadló kialakítása esetén a padlófűtés már 7 nappal a burkolatszerkezet elkészülte után felfűthető. Ehhez 25 °C-os előremenő hőmérséklettel kezdje, majd naponta max. 5 °C-kal növelje a kívánt hőmérsékletig.
  10. A repedésre nem hajlamos burkolóanyagokat (pl. parkettát, padlószőnyeget vagy műanyag burkolatokat) rétegelválasztó és feszültségmentesítő lemez nélkül közvetlenül a BEKOTEC esztrichre rakhatja le. Ilyenkor a mindenkori anyagvastagsághoz kell igazítani az esztrich vastagságát.
    Megjegyzés: A mindenkor érvényes beépítési irányelvek mellett figyelembe kell venni az esztrichnek a választott burkolóanyag szempontjából mérvadó maradványnedvességét is.
    A nem kerámia burkolatok lerakásával kapcsolatos részletes beépítési tanácsokat a Schlüter-BEKOTEC-THERM műszaki kézikönyvében talál, valamint az Alkalmazástechnikai Értékesítés részlegünktől kaphat.

A BEKOTEC-EN-23-FI-30 nyomásálló polisztirolból készült mélyhúzó fólia, amelynek hátoldala expandált polisztirollal (EPS) van habosítva. A hagyományosan bedolgozott cement- vagy kalcium-szulfát kötőanyagú esztrichekhez, valamint önterülő esztrichekhez használható.

Az esztrich beépítése előtt és közben a korongmintás lemezeket megfelelő módszerekkel (pl. járópallók lefektetésével) kell óvni a mechanikus hatások miatti sérülésektől.
A Schlüter-BEKOTEC-EN-23-FI-30, -ENFGI 30, -BRS és -BTS tartós anyagból készül és nem igényel különösebb karbantartást vagy ápolást.
A BEKOTEC-EN-23-FI-30 felszedésekor a mélyhúzó fólia elválasztható a polisztirol hordozólemeztől.
