Schlüter-BEKOTEC-EN-FK-PS  Az öntapadó pillekönnyű korongmintás rendszerlemez

A Schlüter-BEKOTEC korongmintás rendszer repedésmentes és funkcionálisan biztonságos esztrichet és ezáltal tartósan repedésmentes kerámia- és természetes kőburkolatokat készíthet. Schlüter fűtéscsövek beépítésével BEKOTEC-THERM padlófűtési rendszer hozható létre az esztrichrendszer.

A Schlüter-BEKOTEC-EN-FK-PS egy korongmintás rendszerlemez esztrichhez öntapadó hátoldallal Schlüter fűtéscsövek (ø 10 mm) fogadására. Az egyes korongmintás lemezeket egy sorral átfedésben illesztheti egymásba, majd a védőfólia eltávolítása után csak rakja le a mindenkori alapfelületre.

A Schlüter-BEKOTEC-ENFGK-PS egy ehhez tartozó, hátoldalán szintén öntapadó kiegyenlítő toldólemez. Ezt a fűtőköri osztó elé kell beépíteni, hogy megkönnyítse a fűtéscsövek szerelését az osztószekrényben.


Termékfotó BEKOTEC-EN-FK-PS 1©Schlüter-Systems KG
Termékfotó BEKOTEC-EN-FK-PS 2©Schlüter-Systems KG
Termékfotó BEKOTEC-EN-FK-PS 3©Schlüter-Systems KG
Metszetrajz BEKOTEC-EN-FK-PS 1©Schlüter-Systems KG
zoom_out_map search
Termékfotó BEKOTEC-EN-FK-PS 1
Termékfotó BEKOTEC-EN-FK-PS 2
Termékfotó BEKOTEC-EN-FK-PS 3
Metszetrajz BEKOTEC-EN-FK-PS 1










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Általános termékinformációk

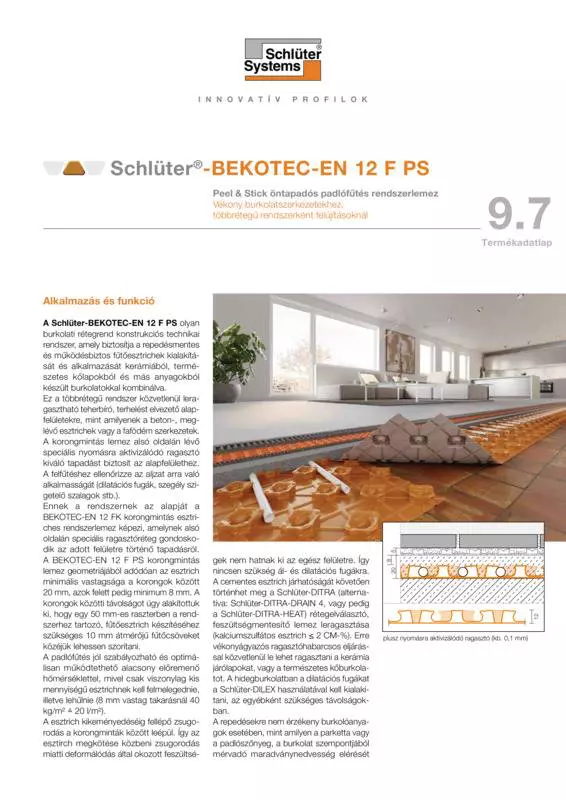

A Schlüter-BEKOTEC-EN-12-F-PS egy biztonságos burkolatszerkezeti rendszer, amellyel repedésmentes és funkcionális szempontból biztonságos esztrichek és fűtőesztrichek készíthetők kerámia- és természetes kőburkolatok és egyéb burkolóanyagok alá.

Ez a többrétegű rendszer közvetlenül leragasztható a teherbíró és -elosztó alapfelületekre, például beton-, meglévő esztrich vagy fafödémszerkezetekre. A korongmintás lemez hátoldalára felvitt, nyomásra aktiválódó, speciális ragasztó kiváló tapadást biztosít az alapfelülethez. A felfűtéshez ellenőrizze az aljzat alkalmasságát erre (dilatációs fugák, szegélyszigetelő szalagok stb.).

Ez a rendszer a BEKOTEC-EN-12-FK korongmintás rendszerlemezen esztrichhez alapul, amelynek hátoldalán speciális ragasztóréteg található. A BEKOTEC-EN-12-F-PS korongmintás lemez geometriájából adódóan az esztrich minimális vastagsága a korongok között 20 mm, a korongok minimum 8 mm-es fedése mellett. A korongok közötti távolságot úgy határoztuk meg, hogy az 50 mm-es raszterben közéjük lehessen szorítani a rendszerhez tartozó, fűtőesztrich készítéséhez szükséges 10 mm átmérőjű fűtéscsöveket.

A padlófűtés jól szabályozható és optimálisan, alacsony előremenő hőmérséklettel üzemeltethető, mivel csak viszonylag kis tömegű esztrichet kell felfűteni, illetve lehűteni (8 mm vastag fedés esetén 40 kg/m² ≙ 20 l/m²).

A korongminta megszünteti az esztrich megkötéséig fellépő zsugorodás miatti feszültségeket. Így a zsugorodás miatti deformálódás által okozott feszültségek nem terjednek el a teljes felületen. Ezáltal nincs szükség ál- vagy dilatációs fugákra sem.

A cementesztrich járhatóvá válását követően leragaszthatja a Schlüter-DITRA (vagy Schlüter-DITRA-DRAIN 4 vagy a Schlüter-DITRA-HEAT) rétegelválasztó és feszültségmentesítő lemezt (kalcium-szulfát kötőanyagú esztrich ≤ 2 CM-%). Erre vékonyágyas eljárással közvetlenül kell leragasztani a kerámia járólapokat vagy a természetes kőburkolatot. A hidegburkolatban a Schlüter-DILEX használatával kell kialakítani a dilatációs fugákat a szokásos távolságokban.

A repedésre nem hajlamos burkolóanyagokat, például parkettát vagy padlószőnyeget, a burkolat szempontjából mérvadó maradványnedvesség elérését követően közvetlenül az esztrichre rakhatja le.
További információkat a műszaki kézikönyvben talál.

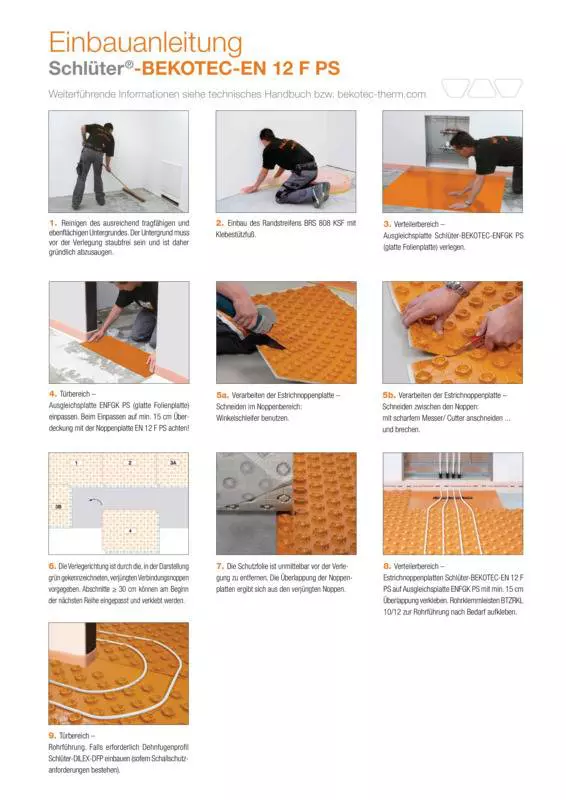

  1. A BEKOTEC-EN-12-F-PS lemezt megfelelő teherbírású és sík aljzatra kell lerakni. Ennek tisztaságát és kompatibilitását ellenőrizni kell. A tapadást akadályozó anyagokat el kell távolítani a felületről. A lerakás előtt az aljzatnak pormentesnek kell lennie, ezért azt alaposan fel kell porszívózni.

    Megjegyzés: Az aljzatot nem feltétlenül szükséges alapozni, de az szükség esetén előkezelhető egy szokványos diszperzióval, amely nem tartalmaz durva összetevőket, például kvarchomokot vagy hasonlókat. A nagyobb egyenetlenségeket előzetesen esztrichhel vagy arra alkalmas aljzatkiegyenlítővel kell megszüntetni.
  2. A függőleges falak vagy beépített berendezési tárgyak és a burkolat pereme között 8 mm vastag Schlüter-BEKOTEC-BRS-808-KSF szegélyszalagot kell elhelyezni. A szegélyszalag támasztó ragasztócsíkjának alsó részén ragasztócsík található a rögzítéshez. Az alapfelületre való ráragasztás és a támasztó előfeszítése révén a szegélyszalag rásimul a falra. Ha a BEKOTEC korongmintás lemezt a szalag ragasztócsíkjára ragasztja, olyan csatlakozást hoz létre, amely a lemezt az aljzathoz rögzíti, és azt is megakadályozza, hogy aláfolyjon az önterülő esztrich.
  3. A BEKOTEC-EN-12-F-PS korongmintás lemezeket a széleknél méretpontosan kell beszabni. A BEKOTEC lemezeket a szélek mentén egy korongsor átfedéssel illessze egymásba. A korongmintás lemez lerakásához távolítsa el a védőfóliát a BEKOTEC-EN-12-F-PS-ről, és helyezze le a lemezt az alapfelületre. A lemez mindaddig felemelhető és áthelyezhető, amíg nem gyakorol rá nyomást. Amint azonban nyomással terheli, aktiválódik a korongmintás lemez hátoldalán lévő ragasztó, és a lemez az alapfelülethez tapad. Az ajtóknál és az osztónál a csövek elvezetésének megkönnyítése érdekében a BEKOTEC-ENFGK-PS sima kiegyenlítő toldólemezt használhatja. Az ennek a hátoldalára felvitt ragasztó szintén közvetlenül a rögzítésre szolgál. Ezeken a helyeken a Schlüter-BEKOTEC-ZRKL 10/12 öntapadó csőrögzítő léc segítségével vezetheti el precízen a csöveket.
  4. A BEKOTEC-THERM padlófűtés készítéséhez az alámetszett korongok közé lehet beszorítani a rendszerhez tartozó 10 mm átmérőjű fűtéscsöveket. A csövek egymástól való távolságát a kívánt fűtési teljesítmény függvényében kell meghatározni a BEKOTEC fűtési teljesítmény diagramok alapján.
  5. Az esztrich beépítésekor CT-C25-F4, max. F5 minőségű, friss cementesztrichet vagy CA-C25-F4, max. F5 minőségű, kalcium-szulfát kötőanyagú esztrichet kell bedolgozni legalább 8 mm vastag fedéssel (0–4 mm szemcseméret javasolt) a korongmintás lemezre. A vastagság max. 15 mm lehet, például magasságkülönbségek kiegyenlítésére. Úsztatott esztrich készítésekor ügyeljen arra, hogy gondosan fektesse a korongmintás lemezeket, és lezárja a vágott széleket/végpontokat. Kerülje el, hogy az esztrich a BEKOTEC lemezek alá/mögé folyjon.

    Megjegyzés: Ettől eltérő esztrichtulajdonságokat igénylő objektumok esetén előzetesen egyeztessen az Alkalmazástechnikai Értékesítési részlegünkkel. Ha meg szeretné akadályozni a lépészaj-átadást két helyiség között, akkor Schlüter DILEX-DFP dilatációs profillal válassza el azokat.
  6. Közvetlenül a kezdeti szilárdság elérése, azaz a cementesztrich járhatósága után leragaszthatja a DITRA (vagy a DITRA-DRAIN 4 vagy a DITRA-HEAT) rétegelválasztó és feszültségmentesítő lemezt a 6.1 (vagy 6.2 vagy 6.4) termékadatlap beépítési ajánlásainak figyelembevételével. A kalcium-szulfát kötőanyagú esztrichekre akkor rakhatja le a rétegelválasztó és feszültségmentesítő lemezeket, ha a maradványnedvesség ≤ 2 CM-%.
  7. A padló- és a fal találkozásánál Schlüter-DILEX-EK ill. -RF dilatációs sarokprofilokból alakítson ki rugalmas szegélyfugát (vö. a 4.14 termékadatlapot). Ehhez előbb vágja le a BEKOTEC-­BRS-808-KSF szegélyszalag túllógó részét.
  8. BEKOTEC-THERM kerámia klímapadló kialakítása esetén a padlófűtés már hét nappal a burkolatszerkezet elkészülte után felfűthető. Ehhez 25 °C-os előremenő hőmérséklettel kezdje, majd naponta max. 5 °C-kal növelje a kívánt hőmérsékletig.
  9. A repedésre nem hajlamos burkolóanyagokat (pl. parkettát, padlószőnyeget vagy műanyag burkolatokat) rétegelválasztó és feszültségmentesítő lemez nélkül közvetlenül a BEKOTEC esztrichre rakhatja le. Ilyenkor a mindenkori anyagvastagsághoz kell igazítani az esztrich vastagságát.

    Megjegyzés: A mindenkor érvényes beépítési irányelvek mellett figyelembe kell venni az esztrichnek a választott burkolóanyag szempontjából mérvadó maradványnedvességét is. A nem kerámia burkolatok lerakásával kapcsolatos részletes beépítési tanácsokat a Schlüter-BEKOTEC-THERM műszaki kézikönyvében talál, valamint az Alkalmazástechnikai Értékesítés részlegünktől kaphat.

A Schlüter-BEKOTEC-EN -12-F-PS egy nyomásálló polisztirolból készült mélyhúzó fólia, amelynek hátoldala nyomásra aktiválódó ragasztóanyaggal van bevonva. A hagyományosan bedolgozott cement- vagy kalcium-szulfát kötőanyagú esztrichekhez, valamint önterülő esztrichekhez használható. Az anyagot fagymentesen és UV-fénytől védve kell tárolni.

A Schlüter-BEKOTEC-EN-12-F-PS és -ENFGK PS tartós anyagból készül és nem igényel különösebb karbantartást vagy ápolást.
Az esztrich beépítése előtt és közben a korongmintás lemezeket megfelelő módszerekkel (pl. járópallók lefektetésével) kell óvni a mechanikus hatások miatti sérülésektől.
