Schlüter-BEKOTEC-EN-FK  A pillekönnyű korongmintás rendszerlemez esztrichhez

A Schlüter-BEKOTEC korongmintás rendszer repedésmentes és funkcionálisan biztonságos esztrichet és ezáltal tartósan repedésmentes kerámia- és természetes kőburkolatokat készíthet. A rendszerlemezbe korongmintájába ezenkívül lefektethetők az energiatakarékos BEKOTEC-THERM padlófűtési rendszerünk fűtéscsövei is.

A Schlüter-BEKOTEC-EN-FK egy korongmintás rendszerlemez esztrichhez, amely a BEKOTEC-THERM-HR 10 mm átmérőjű fűtéscsövek fogadására szolgál. Mindössze 20–27 mm-es beépítési magasságával (amelyhez még hozzájön a DITRA rétegelválasztó és feszültségmentesítő lemez vastagsága) a BEKOTEC-EN-FK a legkönnyebb és leglaposabb rétegrendi megoldásunkat kínálja. Hátoldala fátyolszövettel van kasírozva, így teljes felületével leragasztható.

A Schlüter-BEKOTEC-ENFGK egy ehhez való kiegyenlítő toldólemez, amelyet a fűtőköri osztó elé kell beépíteni. Ez megkönnyíti a fűtéscsövek szerelését az elosztószekrényben.


Termékfotó BEKOTEC-EN-FK 1©Schlüter-Systems KG
Termékfotó BEKOTEC-EN-FK 2©Schlüter-Systems KG
Termékfotó BEKOTEC-EN-FK 3©Schlüter-Systems KG
zoom_out_map search
Termékfotó BEKOTEC-EN-FK 1
Termékfotó BEKOTEC-EN-FK 2
Termékfotó BEKOTEC-EN-FK 3










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Általános termékinformációk

A Schlüter-BEKOTEC-EN-12-FK egy biztonságos burkolatszerkezeti rendszer, amellyel repedésmentes és funkcionális szempontból biztonságos esztrichek és fűtőesztrichek készíthetők kerámia- és természetes kőburkolatok és egyéb burkolóanyagok alá.

Ez a többrétegű rendszer vékonyágyas eljárással közvetlenül leragasztható a teherbíró és -elosztó alapfelületekre, például beton-, meglévő esztrich vagy fafödémszerkezetekre. A vékonyágyazású habarcsnak a gyártó adatai szerint alkalmasnak kell lennie a mindenkori aljzathoz. A felfűtéshez ellenőrizze az aljzat alkalmasságát erre (dilatációs fugák, szegélyszigetelő szalagok stb.).

Ez a rendszer a BEKOTEC-EN 12 FK korongmintás rendszerlemezen esztrichhez alapul, amelynek hátoldalára fátyolszövet van kasírozva. A BEKOTEC-EN-12-FK korongmintás lemez geometriájából adódóan az esztrich minimális vastagsága a korongok között 20 mm, a korongok minimum 8 mm-es fedése mellett. A korongok közötti távolságot úgy határoztuk meg, hogy az 50 mm-es raszterben közéjük lehessen szorítani a rendszerhez tartozó, fűtőesztrich készítéséhez szükséges 10 mm átmérőjű fűtéscsöveket.

A padlófűtés jól szabályozható és optimálisan, alacsony előremenő hőmérséklettel üzemeltethető, mivel csak viszonylag kis tömegű esztrichet kell felfűteni, illetve lehűteni (8 mm vastag fedés esetén 40 g/m² ≙ 20 l/m²).

A korongminta megszünteti az esztrich megkötéséig fellépő zsugorodás miatti feszültségeket. Így a zsugorodás miatti deformálódás által okozott feszültségek nem terjednek el a teljes felületen. Ezáltal nincs szükség ál- vagy dilatációs fugákra sem. A cementesztrich járhatóvá válását követően leragaszthatja a Schlüter-DITRA (vagy Schlüter-DITRA-DRAIN 4 vagy a Schlüter-DITRA-HEAT) rétegelválasztó és feszültségmentesítő lemezt (kalcium-szulfát kötőanyagú esztrich ≤ 2 CM-%). Erre vékonyágyas eljárással közvetlenül kell leragasztani a kerámia járólapokat vagy a természetes kőburkolatot. A hidegburkolatban a Schlüter-DILEX használatával kell kialakítani a dilatációs fugákat a szokásos távolságokban.

A repedésre nem hajlamos burkolóanyagokat, például parkettát vagy padlószőnyeget, a burkolat szempontjából mérvadó maradványnedvesség elérését követően közvetlenül az esztrichre rakhatja le.

További információkat a műszaki kézikönyvben talál.

Műszaki adatok

  1. Korongméret: kb. 44 mm
    Fektetési távolság: 50, 100, 150 mm stb.
    Rendszerhez tartozó fűtéscsövek: ø 10 mm
    korongok alámetszése biztosítja, hogy a fűtéscsövek tartóklipszek nélkül is biztonságosan a helyükön maradjanak.
  2. Összekapcsolás:
    Az illesztéseknél egy korongsorral átfedésben rakja le a korongmintás lemezeket és illessze egymásba.
  3. Hasznos felület: 1,1 x 0,7 m = 0,77 m²
    Lemezmagasság: 12 mm
  4. Csomagolás: 10 darab/doboz = 7,7 m²
    Dobozméret kb. 1160 x 800 x 80 mm.
  • Garancia:
    A beépítési előírások betartása és a burkolat rendeltetésszerű használata esetén a Schlüter-Systems öt év garanciát vállal a burkolati rétegrend használhatóságára és sérülésmentességére.
  • Repedésmentes burkolat:
    A BEKOTEC rendszert úgy terveztük meg, hogy az esztrich feszültségei modulárisan leépüljenek a korongmintás lemezek rasztereiben. Ezáltal nincs szükség vasalásra.
  • Púposodásmentes szerkezet:
    A BEKOTEC rendszer szerint készített burkolatszerkezet használatra kész állapotában teljesen feszültségmentes, így kizárt, hogy felpúposodjon a járófelület. Ez különösen fontos nagy hőmérséklet-ingadozások esetén is, például fűtőesztricheknél.
  • Dilatációs fuga nélküli esztrich:
    A BEKOTEC rendszernél nincs szükség dilatációs fugákra, mert a rendszerlemez korong rasztere egyenletesen, a teljes felületen megszünteti az esztrichben fellépő feszültségeket.
  • Dilatációs fugák a csempe- vagy járólapburkolat fugaképében:
    A BEKOTEC rendszernél a dilatációs fugák a burkolat által megkívánt raszterben helyezhetők el a kerámia- vagy járólapburkolat lerakásakor, mivel nem kell átvenni az esztrichtől a dilatációs hézagokat. Csupán a burkolati mezők méretezésének általános szabályait kell betartani.
  • Rövid kivitelezési idő:
    A BEKOTEC rendszer szerint elkészített esztrich a rétegelválasztó és feszültségmentesítő lemez beépítése révén közvetlenül a járhatóság után burkolható kerámia-, természetes kő vagy műkő lapokkal. Padlófűtés beépítése esetén a burkolat már hét nappal az elkészülte után felfűthető.
  • Csekély anyagszükséglet:
    A korongok 8 mm-es, minimális esztrichfedése esetén csak kb. 40 kg/m² ≙ 20 l /m² esztrichre van szükség.
  • Gyorsan reagál a padlófűtés:
    A BEKOTEC rendszer szerint megépített és padlófűtéssel kombinált burkolatszerkezet hőtehetetlensége jóval kisebb a hagyományos fűtőesztrichekhez képest, mivel a kivitelezéstől függően jóval kisebb tömeget kell felfűteni, illetve lehűteni. A padlófűtés így még energiatakarékosabban használható alacsonyabb hőmérsékletekkel.

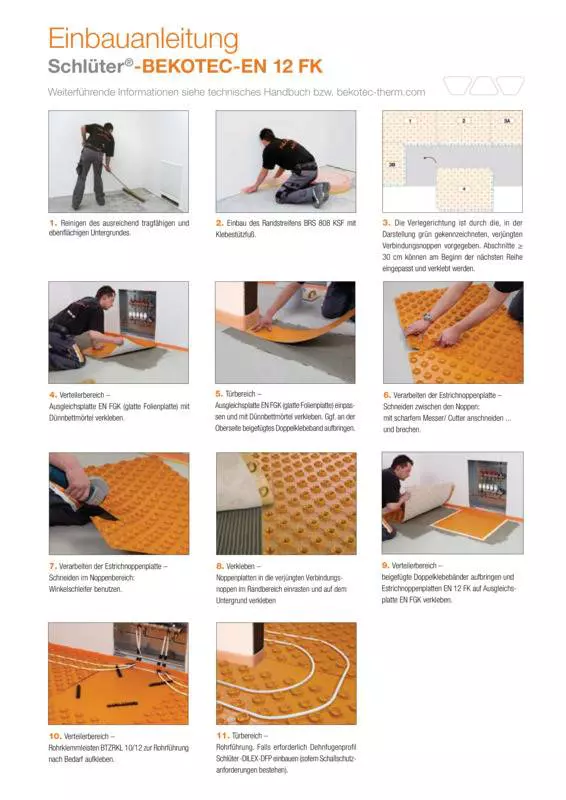

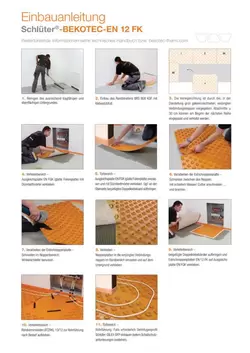

  1. A Schlüter-BEKOTEC-EN 12 FK lemezeket többrétegű rendszerként kell beépíteni vékonyágyas eljárással a hátoldalára kasírozott fátyolszövet segítségével, a teherbíró és sík aljzatra ragasztva. Az aljzat mentes legyen a tapadást gátló anyagoktól, valamint teherbíró és sík legyen. Az esetleg szükséges aljzatkiegyenlítési munkákat a BEKOTEC-EN 12 FK lerakása előtt kell elvégezni.

    A BEKOTEC-EN 12 FK lemez leragasztásához az adott aljzatnak megfelelően kell megválasztani a ragasztót. A ragasztónak meg kell tapadnia az aljzaton és mechanikusan bele kell rögzülnie a BEKOTEC-EN 12 FK tapadóhídként szolgáló fátyolszövetébe. A legtöbb aljzathoz hidraulikusan kötő vékonyágyas ragasztóhabarcsok használhatók. Az anyagok összeférhetőségét adott esetben ellenőrizni kell. A vékonyágyas ragasztóhabarcsot fogazott glettvassal (ajánlás: 6 x 6 mm-es fogazás) kell felvinni az alapfelületre.

  2. A függőleges falak vagy beépített berendezési tárgyak és a burkolat pereme között 8 mm vastag Schlüter-BEKOTEC-BRS-808-KSF szegélyszalagot kell elhelyezni.

    A szegélyszalag támasztó ragasztócsíkjának alsó részén ragasztócsík található a rögzítéshez. Az alapfelületre való ráragasztás és a támasztó előfeszítése révén a szegélyszalag rásimul a falra. Ha a Schlüter-BEKOTEC korongmintás lemezt a szalag ragasztócsíkjára ragasztja, olyan csatlakozást hoz létre, amely a lemezt az aljzathoz rögzíti, és azt is megakadályozza, hogy aláfolyjon az önterülő esztrich.

  3. A BEKOTEC-EN 12 FK korongmintás rendszerlemezeket a fátyolszövettel teljes felületükön kell beágyazni a felhordott ragasztóba. Vegye figyelembe a ragasztó nyitott idejét. A BEKOTEC-EN-12-FK korongmintás lemezeket a széleknél méretpontosan kell beszabni. A BEKOTEC lemezeket a szélek mentén egy korongsor átfedéssel illessze egymásba (lásd fénykép).

    Az ajtóknál és az osztónál a csövek elvezetésének megkönnyítése érdekében a Schlüter-BEKOTEC-ENFGK sima kiegyenlítő toldólemezt használhatja, amelyet a hátoldalára felkasírozott fátyolszövettel kell ráragasztani a teherbíró és sík aljzatra. Szükség ragassza össze a kiegyenlítő toldólemezt és a korongmintás lemezeket a mellékelt kétoldalas ragasztószalaggal. Ezeken a helyeken a Schlüter-BEKOTEC-ZRKL 10/12 öntapadó csőrögzítő léc segítségével vezetheti el precízen a csöveket.

  4. Egy BEKOTEC-THERM padlófűtés készítéséhez a vékonyágyas habarcs megkötése után az alámetszett korongok közé lehet beszorítani a rendszerhez tartozó 10 mm átmérőjű fűtéscsöveket. A csövek egymástól való távolságát a kívánt fűtési teljesítmény függvényében kell meghatározni a BEKOTEC fűtési teljesítmény diagramok alapján.
  5. Az esztrich beépítésekor CT-C25-F4, max. F5 minőségű, friss cementesztrichet vagy CA-C25-F4, max. F5 minőségű, kalcium-szulfát kötőanyagú esztrichet kell bedolgozni legalább 8 mm vastag fedéssel (0–4 mm szemcseméret javasolt) a korongmintás lemezre. A vastagság max. 15 mm lehet, például magasságkülönbségek kiegyenlítésére. Emellett megfelelő specifikációjú CAF/CTF önterülő esztrichek is használhatók. Ehhez az adott alkalmazáshoz tanúsított rendszert válasszon.

    Megjegyzés: Ettől eltérő esztrichtulajdonságokat igénylő objektumok esetén előzetesen egyeztessen az Alkalmazástechnikai Értékesítési részlegünkkel.

    Ha meg szeretné akadályozni a lépészaj-átadást két helyiség között, akkor Schlüter DILEX-DFP dilatációs profillal válassza el azokat.

  6. Közvetlenül a kezdeti szilárdság elérése, azaz a cementesztrich járhatósága után leragaszthatja a Schlüter-DITRA (vagy a Schlüter-DITRA-DRAIN 4 vagy a Schlüter-DITRA-HEAT) rétegelválasztó és feszültségmentesítő lemezt a 6.1 (vagy 6.2 vagy 6.4) termékadatlap beépítési ajánlásainak figyelembevételével. A kalcium-szulfát kötőanyagú esztrichekre akkor rakhatja le a rétegelválasztó és feszültségmentesítő lemezeket, ha a maradványnedvesség ≤ 2 CM-%.
  7. A padló- és a fal találkozásánál Schlüter-DILEX-EK ill. -RF dilatációs sarokprofilokból alakítson ki rugalmas szegélyfugát (vö. a 4.14 termékadatlapot). Ehhez előbb vágja le a BEKOTEC-BRS-808-KSF szegélyszalag túllógó részét.
  8. BEKOTEC-THERM kerámia klímapadló kialakítása esetén a padlófűtés már hét nappal a burkolatszerkezet elkészülte után felfűthető. Ehhez 25 °C-os előremenő hőmérséklettel kezdje, majd naponta max. 5 °C-kal növelje a kívánt hőmérsékletig.
  9. A repedésre nem hajlamos burkolóanyagokat (pl. parkettát, padlószőnyeget vagy műanyag burkolatokat) rétegelválasztó és feszültségmentesítő lemez nélkül közvetlenül a BEKOTEC esztrichre rakhatja le. Ilyenkor a mindenkori anyagvastagsághoz kell igazítani az esztrich vastagságát.
    Megjegyzés: A mindenkor érvényes beépítési irányelvek mellett figyelembe kell venni az esztrichnek a választott burkolóanyag szempontjából mérvadó maradványnedvességét is. A nem kerámia burkolatok lerakásával kapcsolatos részletes beépítési tanácsokat a Schlüter-BEKOTEC-THERM műszaki kézikönyvében talál, valamint az Alkalmazástechnikai Értékesítés részlegünktől kaphat.

A Schlüter-BEKOTEC-EN-12-FK egy nyomásálló polisztirolból készült mélyhúzó fólia kasírozott fátyolszövettel, amely hagyományosan bedolgozott cement- vagy kalcium-szulfát kötőanyagú esztrichekhez, valamint önterülő esztrichekhez használható.

A BEKOTEC-EN 12 FK és -ENFGK tartós anyagból készül és nem igényel különösebb karbantartást vagy ápolást. Az esztrich beépítése előtt és közben a korongmintás lemezeket megfelelő módszerekkel (pl. járópallók lefektetésével) kell óvni a mechanikus hatások miatti sérülésektől.
