Schlüter-BEKOTEC-DRAIN Korongmintás rendszerlemez kültérre
Terasz szeretne építeni? Ha igen, akkor kerámia vagy természetes kőburkolat, valamint alapfelületként a Schlüter-BEKOTEC-DRAIN lemezt ajánljuk. A korongmintás rendszerlemez az esztrichben lévő feszültségek moduláris csökkentésének köszönhetően repedés- és púposodásmentes burkolat kialakítását teszi lehetővé, és hozzájárul a terasz vízelvezetéséhez is. Rendszerünk használata esetén továbbra is rövid kivitelezési időt és anyagmegtakarítást garantálunk, valamint öt év garanciát vállalunk.
Szűrőbeállítások
- EN 23 FDHosszúság1,28 mSzélesség97,5 cmAnyagPS (polisztirol)
Általános termékinformációk
Működés
A Schlüter-BEKOTEC-DRAIN egy biztonságos burkolatszerkezeti rendszer, amellyel repedésmentes, funkcionális szempontból biztonságos aljzatok készíthetők kerámia- és természetes kőburkolatok alá kültéren.
A rendszer a speciálisan kialakított, egyenlő távolságban áttöréseket és egymással összekapcsolt vízelvezető csatornákat tartalmazó BEKOTEC-EN-23-FD korongmintás fólialemezen alapul, amelyet a mindenkori szerkezeti rétegrend függvényében közvetlenül a lejtésben kialakított vízszigetelő felületre vagy a Schlüter-TROBA-PLUS drénlemezre kell lerakni. A Schlüter-BEKOTEC-EN-23-FD korongmintás lemez geometriájából adódóan az esztrich minimális vastagsága a korongok között 31 mm, a korongok minimum 8 mm-es fedése mellett.
A korongminta megszünteti az esztrich megkötéséig fellépő zsugorodás miatti feszültségeket. Így a zsugorodás miatti deformálódás által okozott feszültségek nem terjednek el a teljes felületen. Ezáltal nincs szükség ál- vagy dilatációs fugákra sem. A cementesztrich járhatóvá válását követően leragaszthatja a Schlüter-DITRA többrétegű, burkolható vízelvezető vagy rétegelválasztó és feszültségmentesítő lemez. A kerámia- vagy természetes kőburkolatot közvetlenül erre rakhatja le.
Ehhez nagyméretű greslapok vagy természetes kőlapok is használhatók (méretkorlát nélkül).
A hidegburkolatban a Schlüter-DILEX használatával kell kialakítani a dilatációs fugákat a szokásos távolságokban.
A kerámialapok vagy természetes kőlapok lerakása közvetlenül a habarcságyba is történhet. Ehhez a Schlüter-BEKOTEC-EN-23-FD korongmintás lemez korongjai felett legalább 8 mm vastag legyen a habarcsréteg, és a kerámia, illetve természetes kő lapokat tapadóhíddal bekenve ütögesse bele a friss habarcsba. Ilyen esetben nincs szükség Schlüter-DITRA-DRAIN lemezekre.
Műszaki adatok
- Korongméret: kb. 65 mm
- Lyukméret: kb. 50 mm
- Összekapcsolás: Az illesztéseknél egy korongsorral átfedésben rakja le a korongmintás lemezeket és illessze egymásba.
- Hasznos felület: 1,2 x 0,9 m = 1,08 m²
Lemezmagasság: 23 mm - Csomagolás: 10 darab/doboz = 10,8 m²
Dobozméret kb. 1355 x 1020 x 195 mm.
Előnyök
-
Garancia:
A beépítési előírások betartása és a burkolat rendeltetésszerű használata esetén a Schlüter-Systems öt év garanciát vállal a burkolati rétegrend használhatóságára és sérülésmentességére. Ehhez megfelelő szerződés formanyomtatvány igényelhető. -
Repedésmentes burkolat:
A Schlüter-BEKOTEC-DRAIN rendszert úgy terveztük meg, hogy az esztrich feszültségei modulárisan leépüljenek a korongmintás lemezek rasztereiben. Ezáltal nincs szükség vasalásra. -
Vízelvezetés:
A korongmintás lemez lyukai a burkolatszerkezetbe beszivárgó vizet a lejtésben lerakott vízszigetelésig, illetve vízelvezető rétegig vezetik el, ahol nyomásmentesen elfolyhat a kupolaszerű üregekben a vízelvezetésig. -
Púposodásmentes szerkezet:
A Schlüter-BEKOTEC-DRAIN rendszer szerint készített burkolatszerkezet használatra kész állapotában teljesen feszültségmentes, így nem púposodik fel a járófelület. Ez különösen fontos a kültérre jellemző nagy hőmérséklet-ingadozások fényében. -
Dilatációs fuga nélküli esztrich:
A Schlüter-BEKOTEC-DRAIN rendszernél nincs szükség dilatációs fugákra, mert a rendszerlemez korong rasztere egyenletesen, a teljes felületen megszünteti az esztrichben fellépő feszültségeket. -
Dilatációs fugák a csempe- vagy járólapburkolat fugaképében:
A Schlüter-BEKOTEC rendszernél a dilatációs fugák a burkolat által megkívánt raszterben helyezhetők el a kerámia- vagy járólapburkolat lerakásakor, mivel nem kell átvenni az esztrichtől a dilatációs hézagokat.
Csupán a burkolati mezők méretezésének általános szabályait kell betartani. -
Rövid kivitelezési idő:
A Schlüter-BEKOTEC-DRAIN rendszer szerint elkészített esztrich a Schlüter-BEKOTEC-DRAIN rétegelválasztó és feszültségmentesítő lemez beépítése révén közvetlenül a járhatóság után burkolható kerámia-, természetes kő vagy műkő lapokkal. -
Vékony rétegrend:
A Schlüter-BEKOTEC rendszer használata esetén akár 20 mm-rel kisebb lehet a szerkezeti vastagság a DIN 18560-2 szerinti kültéri esztrichhez képest. -
Anyag- és súlymegtakarítás:
Egy 20 mm-rel vékonyabb esztrichrétegnél 2,0 m3-rel kevesebb esztrichre van szükség 100 m2 alapterület esetén, ami kb. 4,0 tonna súlymegtakarítást jelent. Ez az előny a statikai méretezésnél jöhet jól. -
Tanúsított tulajdonságok:
A Schlüter-BEKOTEC rendszer tökéletes használhatóságát – különös tekintettel a felmerülő közlekedési terhek biztonságos elosztására – egy akkreditált minőségellenőrző intézet igazolta.

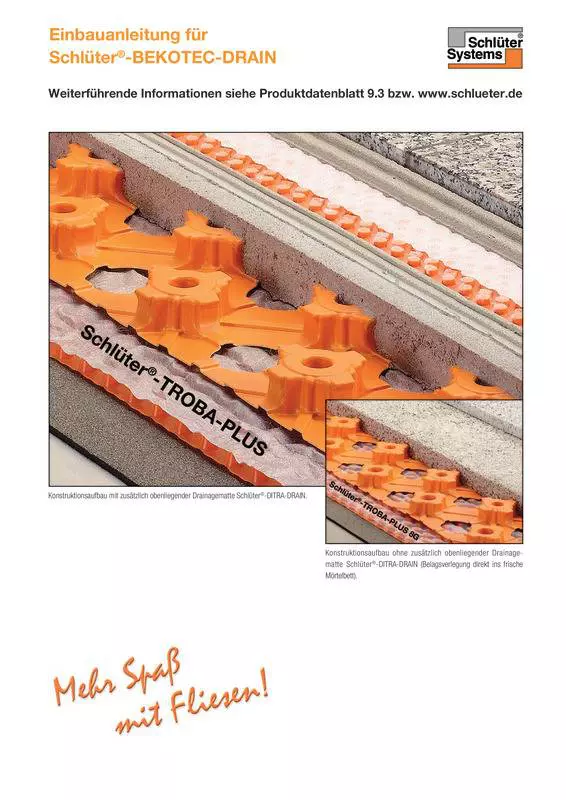

Beszerelés
- A Schlüter-BEKOTEC-DRAIN aljzataként egy lejtésben kialakított vízszigetelő réteg szolgál.
- A függőleges falak vagy beépített berendezési tárgyak és a burkolat pereme között 8 mm vastag Schlüter-BEKOTEC-BRS-808-KSF szegélyszalagot kell elhelyezni. A szegélyszalag támasztó ragasztócsíkjának alsó és felső részén ragasztócsík található a rögzítéshez. Az alapfelületre való ráragasztás és a támasztó előfeszítése révén a szegélyszalag rásimul a falra.
- Ezután a vízszigetelő rétegre kell lerakni a Schlüter-TROBA-PLUS kapilláris megszakító felületi vízelvezető rendszert.
- Ezután fektesse a Schlüter-BEKOTEC-EN-23-FD korongmintás lemezeket a Schlüter-TROBA-PLUS drénlemezre, és illessze egymásba ezeket a szélek mentén egy korongsor átfedéssel, végül vágja méretre őket a széleken.
Megjegyzés: A Schlüter-BEKOTEC-EN-23-FD korongmintás lemezek egymással összekapcsolt vízelvezető csatornákkal rendelkeznek, de nem minősülnek kapilláris megszakító rétegnek.
Lerakás vékonyágyas eljárással
- Hordjon fel ≤ CT-C25-F4 (ZE 20) szilárdsági osztályú cementesztrichet a Schlüter-BEKOTEC-EN-23-FD korongmintás lemezekre úgy, hogy legalább 8 mm és legfeljebb 25 mm vastagságban fedje a korongokat. Ideális esetben 8 mm és 15 mm közötti vastagságú réteget alakít ki. Az F5 konzisztenciájú esztrich hajlítószilárdságát nem szabad túllépni.
Megjegyzés: Az esztrichet óvni kell a közvetlen napsugárzástól. Ezenkívül a kedvezőtlen időjárási hatások elleni szokásos óvintézkedéseket is meg kell hozni. - Közvetlenül a kezdeti szilárdság elérése, azaz a cementesztrich járhatósága után (rendszerint nagyjából 24 óra elteltével), leragaszthatja a Schlüter DITRA-DRAIN burkolható vízszigetelő és rétegelválasztó-feszültségmentesítő lemezt a 6.2 termékadatlap beépítési ajánlásainak figyelembevételével.
Megjegyzés: Az esztrich megfelelő tulajdonságokkal rendelkező, azonos frakciójú szárazbetonnal is elkészíthető. A szemcsemérettől függően előfordulhat, hogy a korongok felső peremétől számolt minimum 8 mm vastag rétegnél vastagabb réteg szükséges. - Ezt követően azonnal lerakható a kerámia- vagy a természetes kőburkolat a Schlüter-DITRA-DRAIN lemezre, vékonyágyas eljárással. A rétegelválasztó és feszültségmentesítő lemez fölötti burkolatot dilatációs fugákkal mezőkre kell felosztani az érvényes szakmai szabályok szerint. A dilatációs fugák kialakításához a Schlüter-DILEX-BWB vagy -KS dilatációs fugaprofilokat használja (vö. a 4.6 vagy 4.8 termékadatlapot).
- A padló és a fal találkozásánál Schlüter-DILEX-EK, -RF, -EKE vagy -EF dilatációs sarokprofilokból alakítson ki rugalmas szegélyfugát (vö. a termékadatlapokat). Ehhez előbb vágja le a Schlüter BEKOTEC-BRS szegélyszalag túllógó részét.
Lerakás közvetlenül habarcságyba
- A habarcsot vagy egy burkolólapra hordja fel, vagy húzzon ki megfelelő vastagságú, sík és vízszintes habarcságyat. A habarcs megfelelő tulajdonságokkal rendelkező, azonos frakciójú szárazbeton is lehet. A szemcsemérettől függően előfordulhat, hogy a korongok felső peremétől számolt minimum 8 mm vastag rétegnél vastagabb réteg szükséges.
- A burkolóanyag hátoldalára tapadóhidat kell felvinni.
- Helyezze rá a burkolóanyagot a friss habarcsrétegre, és ütögesse be.
A burkolatot dilatációs fugákkal mezőkre kell felosztani az érvényes szakmai szabályok szerint. A dilatációs fugák kialakításához a Schlüter-DILEX-BWB vagy -MP dilatációs fugaprofilokat használja (vö. a 4.6, 4.8 vagy 4.3 termékadatlapot) vagy elasztikus fugát. Húzza végig a kanál élét a habarcságyban a dilatációs fuga mentén. - A padló és a fal találkozásánál Schlüter-DILEX-EK, -RF, -EKE vagy -EF dilatációs sarokprofilokból alakítson ki rugalmas szegélyfugát (vö. a termékadatlapokat) vagy elasztikus fugát. Ehhez előbb vágja le a Schlüter BEKOTEC-BRS szegélyszalag túllógó részét.
Anyag
A Schlüter-BEKOTEC-EN-23-FD egy nyomásálló polisztirolból készült mélyhúzó fólia, amely a hagyományos cementesztrichhel is használható.
Karbantartás és ápolás
A Schlüter-BEKOTEC-EN-23-FD és -BRS tartós anyagból készül és nem igényel különösebb karbantartást vagy ápolást. Az esztrich beépítése előtt és közben a korongmintás lemezeket megfelelő módszerekkel (pl. járópallók lefektetésével) kell óvni a mechanikus hatások miatti sérülésektől.
