Schlüter-BEKOTEC-EN-F  Az univerzális korongmintás rendszerlemez esztrichhez

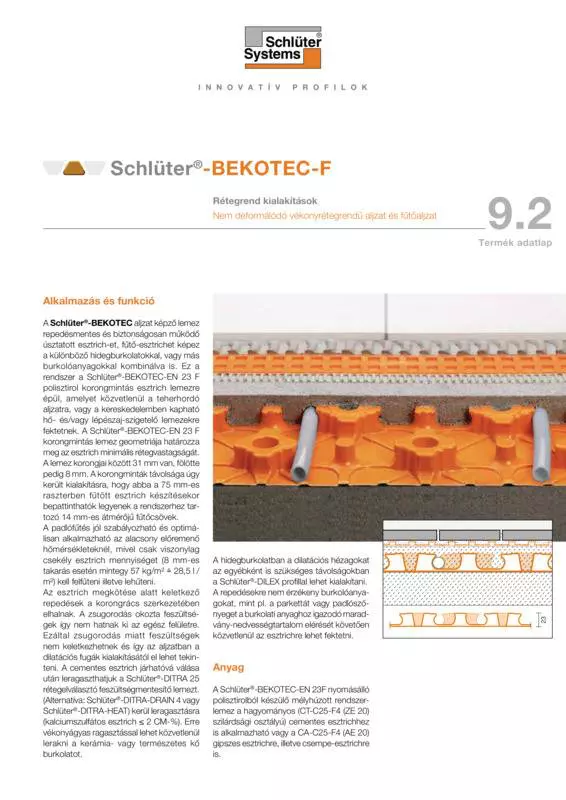

A Schlüter-BEKOTEC egy biztonságos burkolatszerkezeti rendszer, amellyel repedésmentes, funkcionális szempontból biztonságos úsztatott esztrichek és fűtőesztrichek készíthetők kerámia- és természetes kőburkolatok és egyéb burkolóanyagok alá.

Ez a rendszer Schlüter-BEKOTEC-EN-23-F korongmintás fólialemezen alapul, amelyet közvetlenül a teherhordó aljzatra vagy szokványos hő- és/vagy lépészaj-szigetelésre kell lerakni. A BEKOTEC-EN-23-F korongmintás lemez geometriájából adódóan az esztrich minimális vastagsága a korongok között 31 mm, a korongok minimum 8 mm-es fedése mellett. A korongok közötti távolságot úgy határoztuk meg, hogy a 75 mm-es raszterben közéjük lehessen szorítani a rendszerhez tartozó, fűtőesztrich készítéséhez szükséges 14 mm átmérőjű fűtéscsöveket.

A padlófűtés jól szabályozható és optimálisan, alacsony előremenő hőmérséklettel üzemeltethető, mivel csak viszonylag kis tömegű esztrichet kell felfűteni, illetve lehűteni (8 mm vastag fedés esetén 57 kg/m2 ≙ 28,5 l/m²).

A korongminta megszünteti az esztrich megkötéséig fellépő zsugorodás miatti feszültségeket. Így a zsugorodás miatti deformálódás által okozott feszültségek nem terjednek el a teljes felületen. Ezáltal nincs szükség ál- vagy dilatációs fugákra sem. A cementesztrich járhatóvá válását követően leragaszthatja a Schlüter-DITRA (vagy Schlüter-DITRA-DRAIN 4 vagy a Schlüter-DITRA-HEAT) rétegelválasztó és feszültségmentesítő lemezt (kalcium-szulfát kötőanyagú esztrich ≤ 2 CM-%). Erre vékonyágyas eljárással közvetlenül kell leragasztani a kerámia járólapokat vagy a természetes kőburkolatot. A hidegburkolatban a Schlüter-DILEX használatával kell kialakítani a dilatációs fugákat a szokásos távolságokban.

A repedésre nem hajlamos burkolóanyagokat, például parkettát vagy padlószőnyeget, a burkolat szempontjából mérvadó maradványnedvesség elérését követően közvetlenül az esztrichre rakhatja le.

Műszaki adatok

1. Korongméret:
   kb. 20 mm-es kis korongok
   kb. 65 mm-es nagy korongok
   Fektetési távolság: 75 mm
   Rendszerhez tartozó fűtéscsövek: ø 14 mm
   A korongok alámetszése biztosítja, hogy a fűtéscsövek rögzítőklipszek nélkül is biztonságosan a helyükön maradjanak.
2. Összekapcsolás:
   Az illesztéseknél egy korongsorral átfedésben rakja le a korongmintás lemezeket és illessze egymásba.
3. Hasznos felület: 1,2 x 0,9 m = 1,08 m²
   Lemezmagasság: 23 mm
4. Csomagolás: 10 darab/doboz = 10,8 m²
   Dobozméret kb. 1355 x 1020 x 195 mm.

• Garancia:
  A beépítési előírások betartása és a burkolat rendeltetésszerű használata esetén a Schlüter-Systems öt év garanciát vállal a burkolati rétegrend használhatóságára és sérülésmentességére.
• Repedésmentes burkolat:
  A BEKOTEC rendszert úgy terveztük meg, hogy az esztrich feszültségei modulárisan leépüljenek a korongmintás lemezek rasztereiben. Ezáltal nincs szükség vasalásra.
• Púposodásmentes szerkezet:
  A BEKOTEC rendszer szerint készített burkolatszerkezet használatra kész állapotában teljesen feszültségmentes, így kizárt, hogy felpúposodjon a járófelület. Ez különösen fontos nagy hőmérséklet-ingadozások esetén is, például fűtőesztricheknél.
• Dilatációs fuga nélküli esztrich:
  A BEKOTEC rendszernél nincs szükség dilatációs fugákra, mert a rendszerlemez korong rasztere egyenletesen, a teljes felületen megszünteti az esztrichben fellépő feszültségeket.
• Dilatációs fugák a csempe- vagy járólapburkolat fugaképében:
  A BEKOTEC rendszernél a dilatációs fugák a burkolat által megkívánt raszterben helyezhetők el a kerámia- vagy járólapburkolat lerakásakor, mivel nem kell átvenni az esztrichtől a dilatációs hézagokat. Csupán a burkolati mezők méretezésének általános szabályait kell betartani.
• Rövid kivitelezési idő:
  A BEKOTEC rendszer szerint elkészített esztrich a rétegelválasztó és feszültségmentesítő lemez beépítése révén közvetlenül a járhatóság után burkolható kerámia-, természetes kő vagy műkő lapokkal. Padlófűtés beépítése esetén a burkolat már hét nappal az elkészülte után felfűthető.
• Vékony rétegrend:
  A BEKOTEC rendszer használata esetén akár 37 mm-rel kisebb lehet a szerkezeti vastagság a DIN 18560-2 szerinti fűtőesztrichhez képest.
• Csekély anyagszükséglet:
  A korongok 8 mm-es, minimális esztrichfedése esetén csak kb. 57 kg/m² ≙ 28,5 l /m² esztrichre van szükség. Ez az előny a statikai méretezésnél jöhet jól.
• Gyorsan reagál a padlófűtés:
  A BEKOTEC rendszer szerint megépített és padlófűtéssel kombinált burkolatszerkezet hőtehetetlensége jóval kisebb a hagyományos fűtőesztrichekhez képest, mivel jóval kisebb tömeget kell felfűteni, illetve lehűteni. A padlófűtés így még energiatakarékosabban használható alacsonyabb hőmérsékletekkel.

1. A Schlüter-BEKOTEC-EN-23-F lemezt megfelelő teherbírású és sík aljzatra kell lerakni. A nagyobb egyenetlenségeket előzetesen esztrichhel vagy arra alkalmas kötőanyaggal kevert töltőanyaggal kell megszüntetni. A zajvédelemre és a hőszigetelésre vonatkozó követelmények figyelembevételével helyezzen le további hőszigetelő anyagokat, ha szükséges.

   Ha kábelek vagy csövek futnak a teherhordó alapfelületen, akkor a kiegyenlítő réteg fölött DIN 18560-2 szerinti lépészaj-szigetelést kell a teljes felületen, rések nélkül lehelyezni. A hőszigetelés összenyomhatósága maximum CP3 (≤ 3 mm) legyen. Ha a rendelkezésre álló beépítési magasság nem tesz lehetővé polisztirol- vagy ásványgyapot hangszigetelést, akkor a csupán 5 mm vastag Schlüter-BEKOTEC-BTS segítségével érhet el jelentős lépészaj-csillapítást.

2. A függőleges falak vagy beépített berendezési tárgyak és a burkolat pereme között 8 mm vastag Schlüter-BEKOTEC-BRS-808-KSF szegélyszalagot kell elhelyezni.

   A szegélyszalag támasztó ragasztócsíkjának alsó és felső részén ragasztócsík található a rögzítéshez. Az alapfelületre, illetve a legfelső szigetelőrétegre való ráragasztás és a támasztó előfeszítése révén a szegélyszalag rásimul a falra. Ha a BEKOTEC korongmintás lemezt a szalag ragasztócsíkjára fekteti le, olyan csatlakozást hoz létre, amely a lemezt az aljzathoz rögzíti, és azt is megakadályozza, hogy aláfolyjon az önterülő esztrich.

3. A BEKOTEC-EN-23-F korongmintás lemezeket a széleknél méretpontosan kell beszabni. A BEKOTEC lemezeket a szélek mentén egy korongsor átfedéssel illessze egymásba.

   Az ajtóknál és az osztónál a csövek elvezetésének megkönnyítése érdekében a Schlüter-BEKOTEC-ENFG sima kiegyenlítő toldólemezt használhatja, amelyet a korongmintás lemez alá kell helyezni és kétoldalas ragasztószalaggal rögzíteni. Ezeken a helyeken a Schlüter-BEKOTEC-ZRKL öntapadó csőrögzítő léc segítségével vezetheti el precízen a csöveket. Adott esetben szükség lehet a lemezek padlóra rögzítésére, például ha a csövek visszahúzó ereje viszonylag nagy (pl. szűk helyeken, ahol kis sugárban kell meghajlítani a csöveket). A rögzítéshez a Schlüter-BEKOTEC-BTZDK66 kétoldalas ragasztószalagot használhatja.

4. Egy Schlüter-BEKOTEC-THERM padlófűtés készítéséhez az alámetszett korongok közé lehet beszorítani a rendszerhez tartozó 14 mm átmérőjű fűtéscsöveket. A csövek egymástól való távolságát a kívánt fűtési teljesítmény függvényében kell meghatározni a Schlüter-BEKOTEC fűtési teljesítmény diagramok alapján.
5. Az esztrich beépítésekor CT-C25-F4, max. F5 minőségű, friss cementesztrichet vagy CA-C25-F4, max. F5 minőségű, kalcium-szulfát kötőanyagú esztrichet kell bedolgozni legalább 8 mm vastag fedéssel (0–4 mm szemcseméret javasolt) a korongmintás lemezre. A vastagság max. 25 mm lehet, például magasságkülönbségek kiegyenlítésére. Emellett megfelelő specifikációjú CAF/CTF önterülő esztrichek is használhatók. Ehhez az adott alkalmazáshoz tanúsított rendszert válasszon.

   Megjegyzés: Ettől eltérő esztrichtulajdonságokat igénylő objektumok esetén előzetesen egyeztessen az Alkalmazástechnikai Értékesítési részlegünkkel. Ha meg szeretné akadályozni a lépészaj-átadást két helyiség között, akkor Schlüter DILEX-DFP dilatációs profillal válassza el azokat.

6. Közvetlenül a kezdeti szilárdság elérése, azaz a cementesztrich járhatósága után leragaszthatja a Schlüter-DITRA (vagy a Schlüter-DITRA-DRAIN 4 vagy a Schlüter-DITRA-HEAT) rétegelválasztó és feszültségmentesítő lemezt a 6.1 (vagy 6.2 vagy 6.4) termékadatlap beépítési ajánlásainak figyelembevételével. A kalcium-szulfát kötőanyagú esztrichekre akkor rakhatja le a rétegelválasztó és feszültségmentesítő lemezeket, ha a maradványnedvesség ≤ 2 CM-%.
7. A rétegelválasztó és feszültségmentesítő lemez felső oldalára vékonyágyas eljárással közvetlenül lerakható a kerámiacsempe vagy a természetes kőlap. A rétegelválasztó és feszültségmentesítő lemez fölötti burkolatot dilatációs fugákkal mezőkre kell felosztani az érvényes szakmai szabályok szerint. A dilatációs fugák kialakításához Schlüter-DILEX-BWB, -BWS, -KS vagy -AKWS dilatációs fugaprofilokat (vö. a 4.6 – 4.8 és a 4.18 termékadatlapot) használjon.
8. A padló- és a fal találkozásánál Schlüter-DILEX-EK ill. -RF dilatációs sarokprofilokból alakítson ki rugalmas szegélyfugát (vö. a 4.14 termékadatlapot). Ehhez előbb vágja le a Schlüter BEKOTEC-BRS szegélyszalag túllógó részét.
9. Schlüter-BEKOTEC-THERM kerámia klímapadló kialakítása esetén a padlófűtés már hét nappal a burkolatszerkezet elkészülte után felfűthető. Ehhez 25 °C-os előremenő hőmérséklettel kezdje, majd naponta max. 5 °C-kal növelje a kívánt hőmérsékletig.
10. A repedésre nem hajlamos burkolóanyagokat (pl. parkettát, padlószőnyeget vagy műanyag burkolatokat) rétegelválasztó és feszültségmentesítő lemez nélkül közvetlenül a BEKOTEC esztrichre rakhatja le. Ilyenkor a mindenkori anyagvastagsághoz kell igazítani az esztrich vastagságát.
    Megjegyzés: A mindenkor érvényes beépítési irányelvek mellett figyelembe kell venni az esztrichnek a választott burkolóanyag szempontjából mérvadó maradványnedvességét is. A nem kerámia burkolatok lerakásával kapcsolatos részletes beépítési tanácsokat a Schlüter-BEKOTEC-THERM műszaki kézikönyvében talál, valamint az Alkalmazástechnikai Értékesítés részlegünktől kaphat.

A Schlüter-BEKOTEC-EN-23-F egy nyomásálló polisztirolból készült mélyhúzó fólia, amely hagyományosan bedolgozott cement- vagy kalcium-szulfát kötőanyagú esztrichekhez, valamint önterülő esztrichekhez használható.
