Schlüter-KERDI-LINE-VARIO-H  Lefolyórendszer padlósíkban kialakított zuhanyzókhoz

A Schlüter-KERDI-LINE-VARIO egy moduláris, több elemből álló lefolyórendszer a padlósíkba illeszkedő, csempe- vagy természetes kőburkolattal ellátandó zuhanyzók vonalmenti vízelvezetésének kialakításához.

A KERDI-LINE-VARIO kétrészes vízszintes lefolyóegysége egy lefolyóházból és egy lefolyóadapterből áll. A lefolyóház egy nagyon lapos, 360°-ban elforgatható hullám alakú lefolyóból áll, a lefolyóházba fixen elhelyezett bűzzár van beépítve. A hullám alakú kialakítással nagy sebességű vízáramlás biztosítható a padlóösszefolyóban, ami öntisztító hatást eredményez, és ez jelentősen meghosszabbítja a tisztítási időközöket.

A készlethez tartozó hangszigetelő elem biztonságosan megakadályozza a lefolyóházból a pontszerű hanghatásoknak a környező falakba, illetve padlószerkezetbe történő átadását, és ezenkívül pozicionálási segédeszközként is szolgál a közvetlen fali beépítésnél.

A kifejezetten alacsony beépítési magasság biztosítása érdekében a KERDI-LINE-VARIO-H40-nél az integrált Schlüter-KERDI-FLEX-mandzsettás lefolyóadapter gyárilag egy vízszigeteléssel ellátott hullám alakú lefolyóba van víztömören beillesztve, mely illesztést egy szorítógyűrű biztosít. A szorítógyűrű meglazításával a hullám alakú lefolyó 360°-ban elforgatható, ezáltal a vízelvezetést bármilyen csatlakozási helyzethez hozzá lehet igazítani.

A Schlüter®-KERDI-LINE VARIO H50 esetén a lefolyóadapter a helyi adottságoknak megfelelően méretre vágható.

A KERDI-LINE-VARIO-hoz a vízelvezető profilok két különböző dizájnváltozatban kaphatók. Ezek tetszés szerint méretre vághatók, a magasságuk állítható és gyárilag két megfelelő véglezáró kupakkal szállítjuk őket.

A Schlüter-KERDI-LINE-VARIO COVE egy igény szerint méretre vágható vízelvezető vápaprofil. V4A minőségű szálcsiszolt nemesacélból vagy TRENDLINE felületkialakítású porszórt alumíniumból 120 cm és 180 cm hosszúságokban kapható.

Két profilszélesség áll rendelkezésre: 26 mm és 34 mm. A keskeny kivitelnél a lefolyónyílás csupán 8 mm széles és 140 mm hosszú.

A szélesebb kivitelnél a lefolyónyílás 14 mm széles, hosszúsága szintén 140 mm. Ezt a kivehető távtartó orr optikailag megfelelően lefedi.

A szélesebb kivitelhez hajfogó szűrő is választható.

A Schlüter-KERDI-LINE-VARIO WAVE egy hullám alakú, igény szerint méretre vágható vízelvezető profil. Ez a termék is kapható V4A minőségű szálcsiszolt nemesacélból vagy TRENDLINE felületkialakítású porszórt alumíniumból 120 cm és 180 cm hosszúságokban.

Az alumínium változat 34 mm és 42 mm profilszélességben kapható. A keskenyebb kivitelnél a középső lefolyónyílás csupán 14 mm széles és 140 mm hosszú. A 42 mm széles kivitelnél a lefolyónyílás 20 mm széles és 140 mm hosszú, és így elegendő helyet kínál az opcionálisan kapható hajfelfogó szűrőnek.

A 42 mm profilszélességű nemesacél változatnál a lefolyónyílás 25 mm széles és 140 mm hosszú, és így szintén elegendő helyet kínál az opcionálisan kapható hajfelfogó szűrőnek.

A lefolyónyílás minden KERDI-LINE-VARIO WAVE profilnál egy kiemelhető stéggel optikailag esztétikusan eltakarható.

A lefolyóadapterbe gyárilag integrált rugalmas KERDI-mandzsetta a lefolyótest biztonságos csatlakoztatását szolgálja a burkolható szigeteléshez, úgy a padlónál, mint a felmenő falazatoknál. Ezt a beépítés során egy átlátszó védőfedél biztonságosan megóvja.

Így a Schlüter®-KERDI, Schlüter®-DITRA, Schlüter®-DITRA-HEAT vagy a Schlüter®-KERDI-BOARD vízszigetelő rendszerek és a hozzájuk tartozó Schlüter-KERDI-COLL-L, illetve Schlüter-KERDI-FIX szigetelő ragasztók kombinációja bevizsgált, többrétegű, burkolható vízszigetelés elkészítését teszi lehetővé a hozzájuk csatlakozó vonalmenti vízelvezetéssel.

A Schlüter szigetelőrendszerek általános építésügyi hatósági vizsgálati tanúsítványokkal (abP) és európai engedéllyel (ETA = European Technical Assessment) rendelkeznek. A Schlüter®-KERDI-LINE a fent említett szigetelőrendszerek rendszereleme, és a DIN 18534 szigetelési szabvány szerint építhető be.

Megjegyzés:

A KERDI-LINE-VARIO rendszernél a variálható vízelvezetés miatt konstrukciós okokból lejtéskialakító esztrich beépítése szükséges. Az esztrichet Schlüter®-DITRA (lásd a 6.1 számú termékadatlapot) vagy a Schlüter®-DITRA-HEAT építőlemezzel (lásd a 6.4 számú termékadatlapot) a felületén vízszigeteléssel kell ellátni. Rendszerkiegészítésként kínáljuk továbbá a Schlüter-SHOWERPROFILE-S és -R termékeket (lásd a 14.1 számú termékadatlapot) a padló-, illetve a fali csatlakozáshoz. Az oldalsó részek ferdeségét lekövetendő a SHOWERPROFILE-S kialakítása – a lejtésnek megfelelően – ék alakú. A határoló falakat Schlüter®-KERDI (lásd a 8.1 számú termékadatlapot) vagy Schlüter®-KERDI-BOARD lemezzel (lásd a 12.1 számú termékadatlapot) kell vízszigetelni.

Zajvédelem

DIN 4109, VDI 4100, ÖNORM B 8115-2, ill. SIA 181 szerinti betartása érdekében a Schlüter-KERDI-LINE-SR zajcsillapító hangszigetelésként kapható, amely a KERDI-LINE-VARIO bevizsgált elemeivel együtt tesz eleget a lépészajra és beépítési zajszintre, valamint a használati zajszintre vonatkozó követelményeknek. Részletes információkat a Tervezési alapok címszó alatt olvashat.

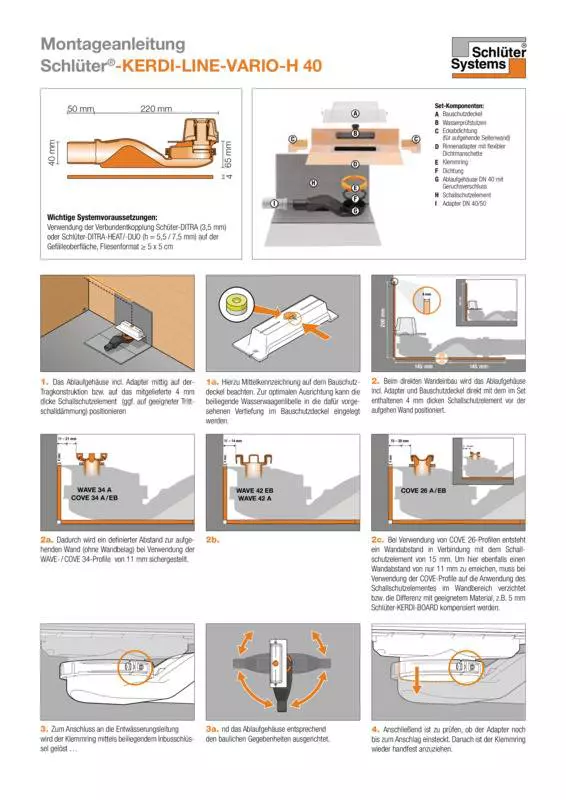

A KERDI-LINE-VARIO-H 40 beépítése

1. A KERDI-LINE-VARIO H40 adapterrel ellátott lefolyóházat középpontosan kell elhelyezni a tartószerkezetbe, illetve a vele együtt leszállított 4 mm vastag hangszigetelő elemre (adott esetben az arra alkalmas lépészajszigetelésre, lásd ehhez a Hangszigetelés című fejezetet is). Ennek során vegye figyelembe a középjelzést a védőfedélen. Az optimális elhelyezést megkönnyítendő használhatja a vele együtt szállított vízszintezőt, amit a védőfedél erre a célra kialakított mélyedésébe kell belehelyezni.
2. Ha közvetlenül a falba építi be, az adaptert is tartalmazó lefolyóházat és a védőfedelet a készletben lévő 4 mm vastag hangszigetelő elemmel együtt közvetlenül a felmenő fal elé kell elhelyezni. A Wave profilok alkalmazásánál így lehet biztosítani a felmenő faltól való 11 mm távolságot (falburkolat nélkül). A COVE profilok alkalmazásánál a hangszigetelő elem miatt 15 mm faltávolság keletkezik. Amennyiben itt is csak 11 mm faltávolságot kívánunk elérni, úgy a COVE profilok alkalmazása esetén el kell tekinteni a hangszigetelő elem felhasználásától a falnál, illetve a különbséget egy másik, arra alkalmas anyaggal, pl. 5 mm-es Schlüter®-KERDI-BOARD lemezzel kell kitölteni.
3. A szennyvízvezetékhez való csatlakoztatáshoz a szorítógyűrűt a mellékelt imbuszkulcs segítségével oldja ki, és a lefolyóházat az építészeti adottságoknak megfelelően állítsa be.
4. Majd ellenőrizze, hogy az adapter még ütközésig be van-e pattintva. Ezután a szorítógyűrűt kézzel újra feszesre kell húzni.
5. A szennyvízvezetékhez való csatlakoztatás után ellenőrizze újra a kívánt pozíciót. Az egyenetlenségek és a magasságkülönbségek kiegyenlítéséhez a lefolyóházat egy precízen kialakított kiegyenlítő rétegre is el lehet helyezni.
6. Végezzen tömítettségi vizsgálatot.
7. A zuhanyzó felületén a lejtést adó (2%) esztrichet úgy kell kialakítani, hogy az az egész lefolyóházat úgy vegye körül, hogy az elvezesse a teljes terhelést. A gyárilag rácsavarozott védőfedél beállítási és lehúzási segítségként szolgál, és egy szintben van az esztrich felső szélével.

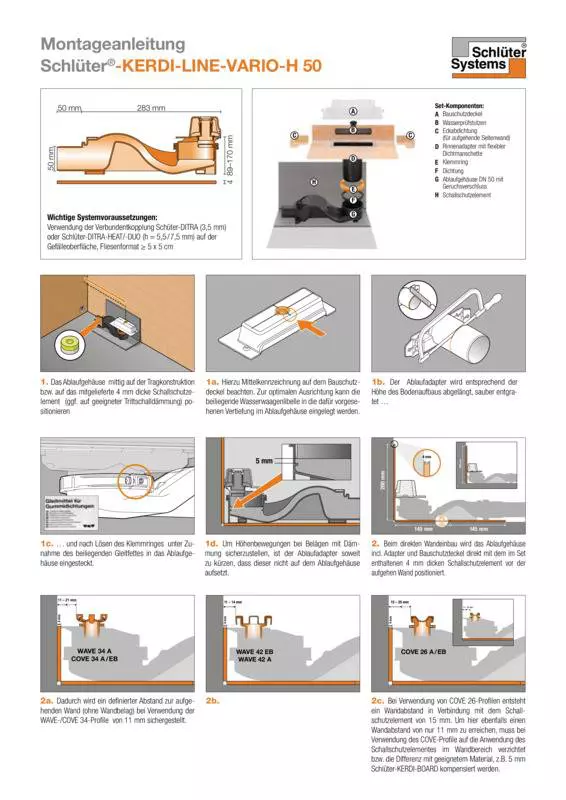

A KERDI-LINE-VARIO-H50 beépítése

1. A KERDI-LINE-VARIO H50 adapterrel ellátott lefolyóházat középpontosan kell elhelyezni a tartószerkezetbe, illetve a vele együtt leszállított 4 mm vastag hangszigetelő elemre (adott esetben az arra alkalmas lépészaj-szigetelésbe, lásd ehhez a Hangszigetelés című fejezetet is). Ennek során vegye figyelembe a középjelzést a védőfedélen. Az optimális elhelyezést megkönnyítendő használhatja a vele együtt szállított vízszintezőt, amit a lefolyóház erre a célra kialakított mélyedésébe kell belehelyezni. A lefolyóadaptert a padlószerkezet magasságának megfelelően méretre kell vágni, tisztán lesorjázni, és a szorítógyűrű megoldása után a készletben lévő kenőzsír segítségével bele kell helyezni a lefolyóházba.
   Tudnivaló: A szigetelésre rakott burkolatoknál a magasságbeli mozgások biztonságossá tétele érdekében a lefolyó adaptert annyira kell megrövidíteni, hogy az ne üljön rá a lefolyóházra.
2. Ha közvetlenül a falba építi be, az adaptert is tartalmazó lefolyóházat és a védőfedelet a készletben lévő 4 mm vastag hangszigetelő elemmel együtt közvetlenül a felmenő fal elé kell elhelyezni. A Schlüter Wave profilok alkalmazásánál így lehet biztosítani a felmenő faltól való 11 mm távolságot (falburkolat nélkül). A Cove profilok alkalmazásánál a hangszigetelő elem miatt 15 mm faltávolság keletkezik. Amennyiben itt is csak 11 mm vagy annál kisebb faltávolságot kívánunk elérni, úgy a Schlüter Cove 26 profilok alkalmazása esetén el kell tekinteni a hangszigetelő elem felhasználásától a falnál, illetve a különbséget egy másik, arra alkalmas anyaggal, pl. 5 mm-es Schlüter®-KERDI-BOARD lemezzel kell kitölteni. Alternatívaként használható a mindössze 8 mm széles COVE 34 profil ugyanazzal a megjelenéssel.
3. A szennyvízvezetékhez való csatlakoztatáshoz a lefolyóházat az építészeti adottságoknak megfelelően állítsa be.
4. Ellenőrizze az adapter és a lefolyóház illeszkedését, majd ezután húzza újra kézzel feszesre a szorítógyűrűt.
5. A szennyvízvezetékhez való csatlakoztatás után ellenőrizze újra a kívánt pozíciót. Az egyenetlenségek és a magasságkülönbségek kiegyenlítéséhez a lefolyóházat egy precízen kialakított kiegyenlítő rétegre is el lehet helyezni. A mellékelt szerelőkészlet segítségével opcionálisan fixen hozzácsavarozható a lefolyóház a tartószerkezethez.
6. Végezzen tömítettségi vizsgálatot.
7. Az esztrichhel történő beépítés előtt vegye ki a lefolyóházból a vízszintezőt. Ezt követően a zuhanyzó felületén a lejtéskialakító (2%) esztrichet úgy kell kiépíteni, hogy az az egész lefolyóházat úgy vegye körül, hogy elvezesse a teljes terhelést. A gyárilag rácsavarozott védőfedél beállítási és lehúzási segítségként szolgál, és egy szintben van az esztrich felső szélével.

Rétegelválasztás és vízszigetelés

8. Az esztrich járhatóvá válása után szerelje le a védőfedelet. Az esetleges esztrichhézagokat ezen a területen vékonyágyas habarccal ki kell egyenlíteni.
9. Ezek után a Schlüter®-DITRA-lemezt vékonyágyas habarccsal (javasolt fogazási méret 3 x 3 mm vagy 4 x 4 mm) vagy a Schlüter®-DITRA-HEAT-tel (javasolt fogazási méret 6 x 6 mm) fixen rá kell ragasztani az esztrich felületére, és a szélen lévő hőszigetelő csíkot és hangszigetelő elemet méretre kell vágni. A Schlüter®-DITRA lemezre, illetve Schlüter®-DITRA-HEAT lemezre fektetendő hidegburkolat mérete minimum 5 x 5 cm legyen. (lásd a 6.1, illetve 6.4 számú termékadatlapot)
10. A Schlüter®-KERDI szigetelő mandzsetta felragasztásához a csatlakozó vízszigetelésre vigye fel a KERDI-COLL-L szigetelő ragasztót (lásd a 8.4 számú termékadatlapot) 3 x 3 vagy 4 x 4 mm fogazású glettvassal. Ebbe kell teljes felületén beágyazni a Schultzéra. Tartsa be a ragasztó megkötési idejét.
11. A fali csatlakozásokat is a KERDI-KEBA szigetelő szalagokkal, KERDI-COLL-L alkalmazásával kell leragasztani és szakszerűen kiépíteni.
12. Burkolóanyagként csempék és természetes kőlapok is lerakhatók. (Burkolatvastagságok a kiválasztott vízelvezető profil függvényében)

Vízelvezető profilok beépítése

1. A vízelvezető profilt az építészeti adottságoknak megfelelően a mellékelt gérvágó profil segítségével egy arra alkalmas kézi fűrésszel vágja a kívánt méretre (nem sarokcsiszolóval), majd ezt követően végezze el a sorjázást.
2. Az egyszerű és esztétikus lezáráshoz két véglezáró kupakot mellékelünk.
3. A COVE 26 és WAVE 34 alumínium profilokhoz egy takarókeret is tartozik, amelyet vékonyágyas habarccsal a lefolyó adapterére kell precízen rögzíteni.
4. A vízelvezető profil magasságát vékonyágyas habarccsal való aláágyazással úgy kell beállítani, hogy az egy szintben legyen a burkolat felső élével, vagy inkább kicsit mélyebben legyen. Az optimális teherelosztás érdekében ügyelni kell arra, hogy a vízelvezető profil a habarcsba légrés mentesen kerüljön beágyazásra, különösen a lefolyónyílás környékén.

Megjegyzés:

A KERDI-LINE-VARIO faszerkezetekbe is beépíthető. Részletes információk külön kérésre. A KERDI-LINE-VARIO vízelvezető profilok úgy kerültek kialakításra, hogy ezeket a fal mellé vagy középpontosan kell elhelyezni, nem pedig a zuhanyzó bejáratához.

Kérdéseivel forduljon az Alkalmazástechnikai Értékesítési Részlegünkhöz.

A KERDI-LINE-VARIO WAVE vízelvezető profil vagy eloxált alumíniumból készül, mely utólag kiváló minőségű porszórt bevonatot kap, vagy pedig V4A minőségű nemesacélból (anyagszám: 1.4404 = AISI 316L) szálcsiszolt felülettel.

A Schlüter-KERDI-LINE-VARIO vagy eloxált alumíniumból készül, mely utólag kiváló minőségű porszórt bevonatot kap, vagy pedig V4A minőségű nemesacélból (anyagszám: 1.4404 = AISI 316L) szálcsiszolt felülettel.

A hullám alakú lefolyó és a lefolyó adaptere ütésálló polipropilénből (PP) készül.

A lefolyó adapterére fixen ráhegesztett KERDI szigetelő mandzsetta a burkolható, többrétegű vízszigeteléshez történő csatlakoztatásra szolgál (lásd a 8.1 számú termékadatlapot), amely polietilén-lemezből készül.

A hullám alakú lefolyón lévő szorítógyűrű színes PVC-ből készült (polivinil-klorid).

A védőfedél átlátszó ABS-ből (akrilnitril-butadién-sztirol) készült.

Anyagtulajdonságok és alkalmazási területek

A KERDI-LINE-VARIO vízelvezető profilok a DIN EN 1253-nak megfelelvén K3 besorolású építményekben felhasználható lefolyók. A K3 besorolás a járműforgalom nélküli területekre vonatkozik. Minden vízelvezető profil – kivéve a WAVE profilt – alumíniumból készül, és kerekes székkel akadálymentesen használható.

A Schlüter-KERDI-LINE-VARIO vízelvezető profilok a legkülönfélébb anyagokból és változatos felületkialakítással kaphatók. Adott helyzetben egyedileg kell meghatározni az anyag felhasználhatóságát a mindenkori vegyi vagy mechanikai igénybevételtől függően. A következőkben csupán néhány általános jellegű tanácsot adhatunk.

A COVE és WAVE vízelvezető profilok V4A minőségű (anyagszám: 1.4404 = AISI 316L) szálcsiszolt nemesacélból készülnek és különösen olyan alkalmazásokra valók, ahol a komoly mechanikai terhelhetőség mellett fontos a vegyi anyagokkal szembeni ellenállóság is, például a savas vagy lúgos közeg, illetve az alkalmazott tisztítószerek miatt. Alkalmazási területük a lakások fürdőszobái, idősotthonok, szállodák, iskolák vizes helyiségei, sorba épített mosdók és zuhanyzók. A nemesacél sem képes azonban mindenféle vegyi terhelésnek ellenállni, ilyenek például a sósav vagy a folysav vagy bizonyos klór- és sóoldat-koncentrátumok. Ez bizonyos esetekben a sós- és tengervizes medencékre is érvényes. Ezért a várható terheléseket előzetesen tisztázni kell.

A (strukturált felületbevonatú) alumíniumból készült COVE és WAVE vízelvezető profilok felülete természetes megjelenésű. Az alumínium előkezelt (eloxált) és porszórással van ellátva. A bevonat színtartó, UV- és időjárásálló. Alkalmazási területük a lakások, idősotthonok vagy szállodák fürdőszobái. A látható éleket óvni kell a dörzsölődéstől és a karcolásoktól.
