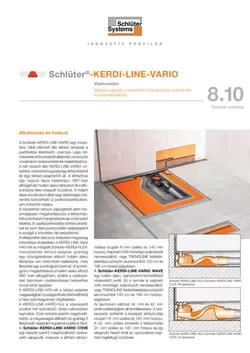

Schlüter-KERDI-LINE-VARIO-WAVE  Méretre vágható W-formájú vízelvezető profil

A Schlüter-KERDI-LINE-VARIO egy moduláris, több elemből álló lefolyórendszer a padlósíkba illeszkedő, csempe- vagy természetes kőburkolattal ellátandó zuhanyzók vonalmenti vízelvezetésének kialakításához.

A KERDI-LINE-VARIO kétrészes vízszintes lefolyóegysége egy lefolyóházból és egy lefolyóadapterből áll. A lefolyóház egy nagyon lapos, 360°-ban elforgatható hullám alakú lefolyóból áll, a lefolyóházba fixen elhelyezett bűzzár van beépítve. A hullám alakú kialakítással nagy sebességű vízáramlás biztosítható a padlóösszefolyóban, ami öntisztító hatást eredményez, és ez jelentősen meghosszabbítja a tisztítási időközöket.

A készlethez tartozó hangszigetelő elem biztonságosan megakadályozza a lefolyóházból a pontszerű hanghatásoknak a környező falakba, illetve padlószerkezetbe történő átadását, és ezenkívül pozicionálási segédeszközként is szolgál a közvetlen fali beépítésnél.

A kifejezetten alacsony beépítési magasság biztosítása érdekében a KERDI-LINE-VARIO-H40-nél az integrált Schlüter-KERDI-FLEX-mandzsettás lefolyóadapter gyárilag egy vízszigeteléssel ellátott hullám alakú lefolyóba van víztömören beillesztve, mely illesztést egy szorítógyűrű biztosít. A szorítógyűrű meglazításával a hullám alakú lefolyó 360°-ban elforgatható, ezáltal a vízelvezetést bármilyen csatlakozási helyzethez hozzá lehet igazítani.

A Schlüter®-KERDI-LINE VARIO H50 esetén a lefolyóadapter a helyi adottságoknak megfelelően méretre vágható.

A KERDI-LINE-VARIO-hoz a vízelvezető profilok két különböző dizájn-változatban kaphatók. Ezek tetszés szerint méretre vághatók, a magasságuk állítható és gyárilag két megfelelő véglezáró kupakkal szállítjuk őket.

A Schlüter-KERDI-LINE-VARIO COVE egy igény szerint méretre vágható vízelvezető vápaprofil. V4A minőségű szálcsiszolt nemesacélból vagy TRENDLINE felületkialakítású porszórt alumíniumból 120 cm és 180 cm hosszúságokban kapható.

Két profilszélesség áll rendelkezésre, 26 mm és 34 mm. A keskeny kivitelnél a lefolyónyílás csupán 8 mm széles és 140 mm hosszú.

A szélesebb kivitelnél a lefolyónyílás 14 mm széles, hosszúsága szintén 140 mm. Ezt a kivehető távtartó orr optikailag megfelelően lefedi.

A szélesebb kivitelhez hajfogó szűrő is választható.

A Schlüter-KERDI-LINE-VARIO-WAVE egy hullám alakú, igény szerint méretre vágható vízelvezető profil. Ez a termék is kapható V4A minőségű szálcsiszolt nemesacélból vagy TRENDLINE felületkialakítású porszórt alumíniumból 120 cm és 180 cm hosszúságokban.

Az alumínium változat 34 mm és 42 mm profilszélességben kapható. A keskenyebb kivitelnél a középső lefolyónyílás csupán 14 mm széles és 140 mm hosszú. A 42 mm széles kivitelnél a lefolyónyílás 20 mm széles és 140 mm hosszú, és így elegendő helyet kínál az opcionálisan kapható hajfelfogó szűrőnek.

A 42 mm profilszélességű nemesacél változatnál a lefolyónyílás 25 mm széles és 140 mm hosszú, és így szintén elegendő helyet kínál az opcionálisan kapható hajfelfogó szűrőnek.

A lefolyónyílás minden KERDI-LINE-VARIO-WAVE profilnál egy kiemelhető stéggel optikailag esztétikusan eltakarható.

A lefolyó-adapterbe gyárilag integrált rugalmas KERDI-mandzsetta a lefolyótest biztonságos csatlakoztatását szolgálja a burkolható szigeteléshez, úgy a padlónál, mint a felmenő falazatoknál. Ezt a beépítés során egy átlátszó védőfedél biztonságosan megóvja.

Így a Schlüter®-KERDI, Schlüter®-DITRA, Schlüter®-DITRA-HEAT vagy a Schlüter®-KERDI-BOARD vízszigetelő rendszerek és a hozzájuk tartozó Schlüter-KERDI-COLL-L, illetve Schlüter-KERDI-FIX szigetelő ragasztók kombinációja egy bevizsgált, többrétegű, burkolható vízszigetelés elkészítését teszi lehetővé a hozzájuk csatlakozó vonalmenti vízelvezetéssel.

A Schlüter szigetelőrendszerek általános építésügyi hatósági vizsgálati tanúsítványokkal (abP) és európai engedéllyel (ETA = European Technical Assessment) rendelkeznek. A Schlüter®-KERDI-LINE a fent említett szigetelőrendszerek rendszereleme, és a DIN 18534 szigetelési szabvány szerint építhető be.

Megjegyzés:

A KERDI-LINE-VARIO rendszernél a variálható vízelvezetés miatt konstrukciós okokból lejtéskialakító esztrich beépítése szükséges. Az esztrichet Schlüter®-DITRA (lásd a 6.1 számú termékadatlapot) vagy a Schlüter®-DITRA-HEAT építőlemezzel (lásd a 6.4 számú termékadatlapot) a felületén vízszigeteléssel kell ellátni. Rendszer-kiegészítésként kínáljuk továbbá a Schlüter®-SHOWERPROFILE-S és -R termékeket (lásd a 14.1 számú termékadatlapot) a padló-, illetve a fali csatlakozáshoz. Az oldalsó részek ferdeségét lekövetendő a SHOWERPROFILE-S kialakítása – a lejtésnek megfelelően – ék alakú. A határoló falakat KERDI (lásd a 8.1 számú termékadatlapot) vagy Schlüter®-KERDI-BOARD lemezzel (lásd a 12.1 számú termékadatlapot) kell vízszigetelni.

Zajvédelem

DIN 4109, VDI 4100, ÖNORM B 8115-2, ill. SIA 181 szerinti betartása érdekében a Schlüter-KERDI-LINE-SR zajcsillapító hangszigetelésként kapható, amely a KERDI-LINE-VARIO bevizsgált elemeivel együtt tesz eleget a lépészajra és beépítési zajszintre, valamint a használati zajszintre vonatkozó követelményeknek. Részletes információkat a Tervezési alapok címszó alatt olvashat.

A KERDI-LINE-VARIO-H 40 beépítése

1. A KERDI-LINE-VARIO H40 adapterrel ellátott lefolyóházat középpontosan kell elhelyezni a tartószerkezetbe, illetve a vele együtt leszállított 4 mm vastag hangszigetelő elemre (adott esetben az arra alkalmas lépészaj-szigetelésre, lásd ehhez a Hangszigetelés című fejezetet is). Ennek során vegye figyelembe a középjelzést a védőfedélen. Az optimális elhelyezést megkönnyítendő használhatja a vele együtt szállított vízszintezőt, amit a védőfedél erre a célra kialakított mélyedésébe kell belehelyezni.
2. Ha közvetlenül a falba építi be, az adaptert is tartalmazó lefolyóházat és a védőfedelet a készletben lévő 4 mm vastag hangszigetelő elemmel együtt közvetlenül a felmenő fal elé kell elhelyezni. A Wave profilok alkalmazásánál így lehet biztosítani a felmenő faltól való 11 mm távolságot (falburkolat nélkül). A COVE profilok alkalmazásánál a hangszigetelő elem miatt 15 mm faltávolság keletkezik. Amennyiben itt is csak 11 mm faltávolságot kívánunk elérni, úgy a COVE profilok alkalmazása esetén el kell tekinteni a hangszigetelő elem felhasználásától a falnál, illetve a különbséget egy másik, arra alkalmas anyaggal, pl. 5 mm-es Schlüter®-KERDI-BOARD lemezzel kell kitölteni.
3. A szennyvízvezetékhez való csatlakoztatáshoz a szorítógyűrűt a mellékelt imbuszkulcs segítségével oldja ki, és a lefolyóházat az építészeti adottságoknak megfelelően állítsa be.
4. Majd ellenőrizze, hogy az adapter még ütközésig be van-e pattintva. Ezután a szorítógyűrűt kézzel újra feszesre kell húzni.
5. A szennyvízvezetékhez való csatlakoztatás után ellenőrizze újra a kívánt pozíciót. Az egyenetlenségek és a magasságkülönbségek kiegyenlítéséhez a lefolyóházat egy precízen kialakított kiegyenlítő rétegre is el lehet helyezni.
6. Végezzen tömítettségi vizsgálatot.
7. A zuhanyzó felületén a lejtést adó (2%) esztrichet úgy kell kialakítani, hogy az az egész lefolyóházat úgy vegye körül, hogy az elvezesse a teljes terhelést. A gyárilag rácsavarozott védőfedél beállítási és lehúzási segítségként szolgál, és egy szintben van az esztrich felső szélével.

A KERDI-LINE-VARIO-H50 beépítése

1. A KERDI-LINE-VARIO H50 adapterrel ellátott lefolyóházat középpontosan kell elhelyezni a tartószerkezetbe, illetve a vele együtt leszállított 4 mm vastag hangszigetelő elemre (adott esetben az arra alkalmas lépészaj-szigetelésbe, lásd ehhez a Hangszigetelés című fejezetet is). Ennek során vegye figyelembe a középjelzést a védőfedélen. Az optimális elhelyezést megkönnyítendő használhatja a vele együtt szállított vízszintezőt, amit a lefolyóház erre a célra kialakított mélyedésébe kell belehelyezni. A lefolyóadaptert a padlószerkezet magasságának megfelelően méretre kell vágni, tisztán lesorjázni, és a szorítógyűrű megoldása után a készletben lévő kenőzsír segítségével bele kell helyezni a lefolyóházba.
   Tudnivaló: A szigetelésre rakott burkolatoknál a magasságbeli mozgások biztonságossá tétele érdekében a lefolyóadaptert annyira kell megrövidíteni, hogy az ne üljön rá a lefolyóházra.
2. Ha közvetlenül a falba építi be, az adaptert is tartalmazó lefolyóházat és a védőfedelet a készletben lévő 4 mm vastag hangszigetelő elemmel együtt közvetlenül a felmenő fal elé kell elhelyezni. A Schlüter Wave profilok alkalmazásánál így lehet biztosítani a felmenő faltól való 11 mm távolságot (falburkolat nélkül). A Cove profilok alkalmazásánál a hangszigetelő elem miatt 15 mm faltávolság keletkezik. Amennyiben itt is csak 11 mm vagy annál kisebb faltávolságot kívánunk elérni, úgy a Schlüter Cove 26 profilok alkalmazása esetén el kell tekinteni a hangszigetelő elem felhasználásától a falnál, illetve a különbséget egy másik, arra alkalmas anyaggal, pl. 5 mm-es Schlüter-KERDI-BOARD lemezzel kell kitölteni. Alternatívaként használható a mindössze 8 mm széles COVE 34 profil. ugyanazzal a megjelenéssel.
3. A szennyvízvezetékhez való csatlakoztatáshoz a lefolyóházat az építészeti adottságoknak megfelelően állítsa be.
4. Ellenőrizze az adapter és a lefolyóház illeszkedését, majd ezután húzza újra kézzel feszesre a szorítógyűrűt.
5. A szennyvízvezetékhez való csatlakoztatás után ellenőrizze újra a kívánt pozíciót. Az egyenetlenségek és a magasságkülönbségek kiegyenlítéséhez a lefolyóházat egy precízen kialakított kiegyenlítő rétegre is el lehet helyezni. A mellékelt szerelőkészlet segítségével opcionálisan fixen hozzácsavarozható a lefolyóház a tartószerkezethez.
6. Végezzen tömítettségi vizsgálatot.
7. Az esztrichel történő beépítés előtt vegye ki a lefolyóházból a vízszintezőt. Ezt követően a zuhanyzó felületén a lejtéskialakító (2%) esztrichet úgy kell kiépíteni, hogy az az egész lefolyóházat úgy vegye körül, hogy elvezesse a teljes terhelést. A gyárilag rácsavarozott védőfedél beállítási és lehúzási segítségként szolgál, és egy szintben van az esztrich felső szélével.

Rétegelválasztás és vízszigetelés

8. Az esztrich járhatóvá válása után szerelje le a védőfedelet. Az esetleges esztrichhézagokat ezen a területen vékonyágyas habarccal ki kell egyenlíteni.
9. Ezek után a DITRA-lemezt vékonyágyas habarccsal (javasolt fogazási méret 3 x 3 mm vagy 4 x 4 mm) vagy a Schlüter®-DITRA-HEAT-tel (javasolt fogazási méret 6 x 6 mm) fixen rá kell ragasztani az esztrich felületére, és a szélen lévő hőszigetelő csíkot és hangszigetelő elemet méretre kell vágni. A DITRA lemezre, illetve Schlüter®-DITRA-HEAT lemezre fektetendő hidegburkolat mérete minimum 5 x 5 cm legyen. (lásd a 6.1, illetve 6.4 számú termékadatlapot)
10. A KERDI szigetelő mandzsetta felragasztásához a csatlakozó vízszigetelésre vigye fel a KERDI-COLL-L szigetelő ragasztót (lásd a 8.4 számú termékadatlapot) 3 x 3 vagy 4 x 4 mm fogazású glettvassal. Ebbe kell teljes felületén beágyazni a KERDI-mandzsettát. Tartsa be a ragasztó megkötési idejét.
11. A fali csatlakozásokat is a KERDI-KEBA szigetelő szalagokkal, KERDI-COLL-L alkalmazásával kell leragasztani és szakszerűen kiépíteni.
12. Burkolóanyagként csempék és természetes kőlapok is lerakhatók. (Burkolatvastagságok a kiválasztott vízelvezető profil függvényében)

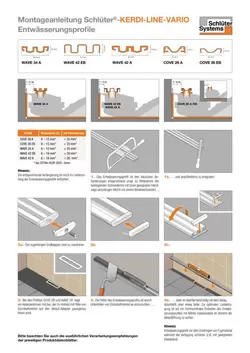

Vízelvezető profilok beépítése

1. A vízelvezető profilt az építészeti adottságoknak megfelelően a mellékelt gérvágó profil segítségével egy arra alkalmas kézi fűrésszel vágja a kívánt méretre (nem sarokcsiszolóval), majd ezt követően végezze el a sorjázást.
2. Az egyszerű és esztétikus lezáráshoz két véglezáró kupakot mellékelünk.
3. A COVE 26 és WAVE 34 alumínium profilokhoz egy takarókeret is tartozik, amelyet vékonyágyas habarccsal a lefolyó adapterére kell precízen rögzíteni.
4. A vízelvezető profil magasságát vékonyágyas habarccsal való aláágyazással úgy kell beállítani, hogy az egy szintben legyen a burkolat felső élével, vagy inkább kicsit mélyebben legyen. Az optimális teherelosztás érdekében ügyelni kell arra, hogy a vízelvezető profil a habarcsba légrés mentesen kerüljön beágyazásra, különösen a lefolyónyílás környékén.

Megjegyzés:

A KERDI-LINE-VARIO faszerkezetekbe is beépíthető. Részletes információk külön kérésre. A KERDI-LINE-VARIO vízelvezető profilok úgy kerültek kialakításra, hogy ezeket a fal mellé vagy középpontosan kell elhelyezni, nem pedig a zuhanyzó bejáratához.

Kérdéseivel forduljon az Alkalmazástechnikai Értékesítési Részlegünkhöz.

A KERDI-LINE-VARIO WAVE vízelvezető profil vagy eloxált alumíniumból készül, mely utólag kiváló minőségű porszórt bevonatot kap, vagy pedig V4A minőségű nemesacélból (anyagszám: 1.4404 = AISI 316L) szálcsiszolt felülettel.

A Schlüter-KERDI-LINE-VARIO vagy eloxált alumíniumból készül, mely utólag kiváló minőségű porszórt bevonatot kap, vagy pedig V4A minőségű nemesacélból (anyagszám: 1.4404 = AISI 316L) szálcsiszolt felülettel.

A hullám alakú lefolyó és a lefolyó adaptere ütésálló polipropilénből (PP) készül.

A lefolyó adapterére fixen ráhegesztett KERDI szigetelő mandzsetta a burkolható, többrétegű vízszigeteléshez történő csatlakoztatásra szolgál (lásd a 8.1 számú termékadatlapot), amely polietilén-lemezből készül.

A hullám alakú lefolyón lévő szorítógyűrű színes PVC-ből készült (polivinil-klorid).

A védőfedél átlátszó ABS-ből (akrilnitril-butadién-sztirol) készült.

Anyagtulajdonságok és alkalmazási területek

A KERDI-LINE-VARIO vízelvezető profilok a DIN EN 1253-nak megfelelvén K3 besorolású építményekben felhasználható lefolyók. A K3 besorolás a járműforgalom nélküli területekre vonatkozik. Minden vízelvezető profil – kivéve a WAVE profilt – alumíniumból készül, és kerekes székkel akadálymentesen használható.

A Schlüter-KERDI-LINE-VARIO vízelvezető profilok a legkülönfélébb anyagokból és változatos felületkialakítással kaphatók. Adott helyzetben egyedileg kell meghatározni az anyag felhasználhatóságát a mindenkori vegyi vagy mechanikai igénybevételtől függően. A következőkben csupán néhány általános jellegű tanácsot adhatunk.

A COVE és WAVE vízelvezető profilok V4A minőségű (anyagszám: 1.4404 = AISI 316L) szálcsiszolt nemesacélból készülnek és különösen olyan alkalmazásokra valók, ahol a komoly mechanikai terhelhetőség mellett fontos a vegyi anyagokkal szembeni ellenállóság is, például a savas vagy lúgos közeg, illetve az alkalmazott tisztítószerek miatt. Alkalmazási területük a lakások fürdőszobái, idősotthonok, szállodák, iskolák vizes helyiségei, sorba épített mosdók és zuhanyzók. A nemesacél sem képes azonban mindenféle vegyi terhelésnek ellenállni, ilyenek például a sósav vagy a folysav vagy bizonyos klór- és sóoldat-koncentrátumok. Ez bizonyos esetekben a sós- és tengervizes medencékre is érvényes. Ezért a várható terheléseket előzetesen tisztázni kell.

A (strukturált felületbevonatú) alumíniumból készült COVE és WAVE vízelvezető profilok felülete természetes megjelenésű. Az alumínium előkezelt (eloxált) és porszórással van ellátva. A bevonat színtartó, UV- és időjárásálló. Alkalmazási területük a lakások, idősotthonok vagy szállodák fürdőszobái. A látható éleket óvni kell a dörzsölődéstől és a karcolásoktól.
