Schlüter-KERDI-LINE-V  Komplett készlet függőleges vonalmenti vízelvezetéshez

Aljzatba vagy fal melletti beépítésre alkalmas: komplett készlet a padlósíkba illeszkedő zuhanyzók függőleges vonalmenti vízelvezetéséhez.

A készlet a következőket tartalmazza:

  • Sarokszigetelés (oldalsó falcsatlakozáshoz)
  • Folyókatest vízszigetelő mandzsettával
  • Folyókatartó
  • Lefolyócső DN 50 (hossz = 25 cm)
  • Csőszifon
  • Kétrészes bűzzár
  • Lefolyóház

A kombinálható rács/keret egységek külön kaphatók.


Schlüter-KERDI-LINE-V  Komplett készlet függőleges vonalmenti vízelvezetéshez

Termékfotó KERDI-LINE-V 1©Schlüter-Systems KG
Metszetrajz KERDI-LINE-V 1©Schlüter-Systems KG
Metszetrajz KERDI-LINE-V 2©Schlüter-Systems KG
Metszetrajz KERDI-LINE-V 3©Schlüter-Systems KG
zoom_out_map search
Termékfotó KERDI-LINE-V 1
Metszetrajz KERDI-LINE-V 1
Metszetrajz KERDI-LINE-V 2
Metszetrajz KERDI-LINE-V 3










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Általános termékinformációk

A Schlüter-KERDI-LINE egy több elemből álló lefolyó rendszer a padlósíkba illeszkedő, csempe- vagy természetes kőburkolattal vagy öntött burkolattal ellátandó zuhanyzók vonalmenti vízelvezetésének kialakításához.

Mélyhúzott nemesacél folyókatestből és egy fedlap/keret szerkezetből áll, amely a készlethez mellékelt szerelési segédeszközzel fokozatmentesen a padlóburkolat vastagságához igazítható. A keretszerkezetek két változatban kaphatók. Profilkeretként 10 mm széles, szálcsiszolt, magasfényű polírozott vagy porszórt látható felülettel, valamint kontúrkeretként.

Schlüter-KERDI-LINE-V, -VS, -VOS függőleges vízelvezetéshez, pl. a padlólemezen keresztül, opcionálisan a lefolyóházba integrált bűzzárral (KERDI-LINE-V) vagy csőszifonnal (KERDI-LINE-VS) – nem középre helyezendő lefolyóval (KERDI-LINE-VOS) is szállítjuk.

A folyókatartó magassága:

  • DN 50 (50 mm) = 24 mm
  • Elfolyási teljesítmény: 0,8 l/s (-V) és 1,0 l/s (-VS/-VOS)
  • Elöntési küszöbmagasság: 30 mm (-V) és 50 mm (-VS/-VOS)
  • Beépítési magasság: 24 mm (-V/-VS/-VOS)
  • Fedlap szélessége kerettel együtt: 74 mm (-V/-VS/-VOS)

A KERDI-LINE-H 50 és -H 40 esetében a folyókatest a gyors és egyszerű beépítés érdekében a precízen kialakított polisztirol folyókatartóba illeszkedik. A KERDI-LINE-V, -H 50 G2 és a KERDI-LINE-F esetében a variálható vízelvezetésnek köszönhetően a folyókatest és a folyókatartó stabilan csatlakozik egymáshoz.

A KERDI-LINE univerzálisan használható a felület közepére helyezve, vagy a falak mentén is.

A KERDI-LINE-H, -H 50 G2 és -V, -VS, -V 50 G2 vonalmenti vízelvezetés hossza:

  • 50 cm-től 180 cm-ig (VOS = 70 és 120 cm között középponttól eltoltan), 10 cm-es méretközzel

A körbe futó széles peremre gyárilag kialakított KERDI szigetelő mandzsetta van fixen felragasztva.

Ez a folyóka biztonságos csatlakoztatását szolgálja a burkolható szigeteléshez, úgy a padlónál, mint a felmenő falazatoknál.

Így a Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT vagy a Schlüter-KERDI-BOARD vízszigetelő rendszerek és a hozzájuk tartozó Schlüter-KERDI-COLL-L, illetve Schlüter-KERDI-FIX szigetelő ragasztók kombinációja egy bevizsgált, többrétegű, burkolható vízszigetelés elkészítését teszik lehetővé a hozzájuk csatlakozó vonalmenti vízelvezetéssel.

Megjegyzés: A Schlüter-KERDI-LINE-t és a keretszerkezeteket cementes csemperagasztóval kell beépíteni. A folyókákon, kereteken és rácsokon ecetsav bázisú szilikon használata nem megengedett.

A KERDI-LINE egy olyan rendszer-komponens, amely megfelel a Németországban érvényben lévő DIN 18534 vízszigetelési szabványnak, és a fent megnevezett Schlüter-rendszerekkel kombinálva rendelkezik az általános építésfelügyeleti vizsgabizonyítvánnyal (abP).

Az abP szerinti nedvesség általi igénybevételi osztályok a megfelelő adatlapokban találhatók. A KERDI-LINE az ETAG 022 szerint (többrétegű vízszigetelés) egy olyan rendszernek a komponense, amely európai engedéllyel rendelkezik (ETA = European Technical Assessment). A KERDI-LINE-nal bevizsgált, fent említett Schlüter-termékek CE-jelöléssel rendelkeznek.

A profilkeret és a fedlapok látható felületei – zárt vagy lyukakkal perforált kivitelben – szálcsiszolt, magasfényű polírozott nemesacélból vagy porszórt nemesacélból készülnek. A profilkerethez 17 mm mély csempetartó is rendelhető. Kiegészítésként keret nélküli, magasságfüggetlen modultartó (KERDI-LINE-D) is vásárolható.

A Schlüter-KERDI-LINE-GTO egy száraz bűzzáró szilikonból készült csappantyúval. Ez a kétrészes bűzzáró helyett használható, és megakadályozza a ritkán használt lefolyórendszerekben (vendégfürdőkben, nyaralókban stb.) a bűzzáró kiszáradása által okozott bűz keletkezését. A legalább 0,4 l/s elfolyási teljesítményével (a DIN EN 1253 szabvány szerint) a száraz bűzzáró tartósan helyettesítheti a meglévő bűzzárat is, és szükség esetén ellensúlyozhatja a lefolyórendszer elégtelen szellőzését (nem alkalmazható a KERDI-LINE-F / -VS / -VOS esetében).

Megjegyzés:

A KERDI-LINE-H és -V teljes rendszerként beépíthető a hozzá illeszkedő Schlüter-KERDI-SHOWER-L lejtéskialakító lemezzel, integrált KERDI vízszigeteléssel (lásd a 8.8. számú termékadatlapot). Alapvetően lehetőség van lejtéssel kialakított esztrich beépítésére. Az esztrichet Schlüter-KERDI (lásd a 8.1 számú termék-adatlapot), DITRA (lásd a 6.1 számú termék-adatlapot) vagy a DITRA-HEAT építőlemezzel (lásd a 6.4 számú termékadatlapot) a felületén vízszigeteléssel kell ellátni.

Rendszer-kiegészítésként kínáljuk továbbá a Schlüter-SHOWERPROFILE-S és -R termékeket (lásd a 14.1 számú termékadatlapot) a padló-, illetve a fali csatlakozáshoz. Az oldalsó részek ferdeségét lekövetendő a SHOWERPROFILE-S – a lejtésnek megfelelően – ék alakú. A határoló falakat a Schlüter-KERDI-vel (lásd a 8.1 számú termékadatlapot) vagy Schlüter-KERDI-BOARD-dal (lásd a 12.1 számú termékadatlapot) kell vízszigetelni.

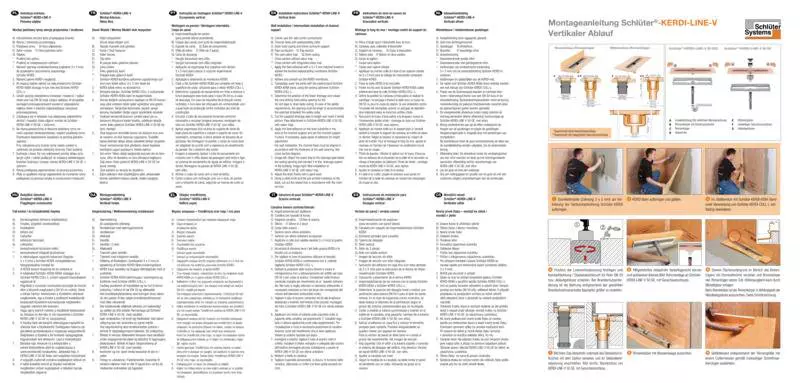

Az alábbiakban felsoroljuk a vonalmenti vízelvezető rendszer kialakításának munkalépéseit.

Beépítés alacsony szerkezeti magasság esetén:

A KERDI-LINE-H -H 50 G2 és -F vízszintes vízelvezetésre szolgál a padlólemezen, a KERDI-LINE-F pedig alacsony, mindössze 60 mm-es beépítési magassága miatt különösen alkalmas felújításhoz és korszerűsítéshez. Ha lehetőség van a padlólemezen keresztül történő vízelvezetésre, akkor például a KERDI-LINE-V-vel ≥ 24 mm-es beépítési magasság valósítható meg.

Schlüter-KERDI-LINE-V, -VS, -VOS

Függőleges elvezetés

  1. A folyókatartót sík és kiszintezett aljzatra kell fektetni. Az egyenetlenségek és a magasságkülönbségek kiegyenlítéséhez a folyókatartót egy precízen kialakított kiegyenlítő rétegre is rá lehet helyezni.

    Fal melletti beépítés esetén a folyókatestet a fali burkolat vastagságának megfelelően kell beállítani.

    Középre történő beépítés esetén a folyókatartót a mellékelt kitöltőszalaggal szimmetrikus méretre kell hozni.

    Megjegyzés: A zuhanyzó zajvédelmének javítása érdekében használja a KERDI-LINE-SR hangszigetelő lemezt, a szegélynél pedig használjon szegélyszigetelő szalagot.

    A hangszigetelő lemezeket egymáshoz pontosan illesztve kell a sík tömör aljzatra fektetni. Lerakás közben ügyeljen arra, hogy a nyomtatott oldal felfelé nézzen. A hanghidak kialakulásának elkerülése érdekében az illesztések DITRA-SOUND-KB illesztéstakaróval rögzíthetők.

    A bevizsgált rendszerkonstrukciók további beépítési részleteit lásd a tervezési alapok címszó alatt.

  2. A folyókatestet a folyótartóba kell helyezni – egy megfelelő méretre vágott, és az épület vízelvezető rendszeréhez csatlakoztatott lefolyócsővel. Ezután el kell végezni a tömítettség ellenőrzését.
  3. Ezután a KERDI-SHOWER-LT/-LTS lejtéskialakító lemezt a méretpontosan beépített KERDI-LINE-V folyókához illesztve kell beépíteni a folyókatartó felső peremével egy szintben (lásd 8.8. Termékadatlap). Másik megoldásként egy lejtéssel kialakított esztrichréteget is fel lehet vinni a megfelelő magasságban és a folyókatartó felső peremével egy szintben lehúzni.
  4. A KERDI szigetelő mandzsetta felragasztásához a csatlakozó vízszigetelésre vigye fel a KERDI-COLL-L szigetelő ragasztót (lásd a 8.4 számú termékadatlapot) 3 x 3 vagy 4 x 4 mm fogazású glettvassal. Ebbe kell teljes felületén beágyazni a KERDI-mandzsettát.

    Vegye figyelembe a ragasztó száradási idejét. A fali csatlakozásokat is a KERDI-COLL-L ragasztóval leragasztott KERDI szigetelő szalagokkal kell szakszerűen kiépíteni.

A folyókatestek 120 cm hosszúságig mélyhúzott V4A nemesacélból (1.4404 = AISI 316L) készülnek. 130 cm-től hajlított, hegesztett, majd pácolt V4A nemesacélból készülnek (anyagszám: 1.4404 = AISI 316L). A folyókatestek ragasztható peremmel vannak ellátva, amelyre a KERDI szigetelő mandzsettát gyárilag felhelyezzük. Ez egy puha polietilénből készült vízszigetelő fólia, amelynek mindkét oldalán egy speciális fátyolszövet található.

Típustól függően a lefolyóházak nagy ütésállóságú polipropilénből (PP) vagy akrilnitril-butadién-sztirolból (ABS) készülnek.

A bűzzáró szálerősítésű polipropilénből (PP) készült.

A folyókatartó nyomásálló, expandált polisztirolból (EPS) készült.

Anyagtulajdonságok és alkalmazási területek

A folyókatestek, keretek és fedlapok megfelelvén a DIN EN 1253 szabványnak K3 besorolású építményekben felhasználható lefolyók. Ez a járműforgalom nélküli területekre vonatkozik, pl. lakások, idősotthonok, szállodák, iskolák vizes helyiségei, sorba épített mosóberendezések és zuhanyzók.

A folyókatestek, a keretek és a fedlapok kerekesszékkel akadálymentesen járhatók.

A V4A minőségű (ipari nyersanyagszáma 1.4404 = AISI 316L) nemesacélból készült KERDI-LINE különösen olyan felhasználási területekhez alkalmas, ahol nagy mechanikus vagy különleges vegyi igénybevétel várható.

Ugyanakkor az 1.4404 minőségű rozsdamentes acél sem képes ellenállni minden vegyi terhelésnek, például a sósavnak vagy fluorsavnak, illetve bizonyos klór- és sókoncentrációknak.

Ez bizonyos esetekben a sós- és tengervizes medencékre is érvényes. Az adott padlóösszefolyó rendszer alkalmazhatóságát a konkrét eseteknél a várható vegyi, mechanikai illetve egyéb terhelések alapján kell eldönteni. Tilos maró hatású tisztítószereket használni.

A bűzzáró és a folyókatest egyszerű, rendszeres tisztításához mellékelünk egy készletet egy erre a célra kifejezetten alkalmas tisztítókefével, melyhez csatoljuk a használati útmutatót.

Minden tisztítószerre érvényes az a kikötés, hogy nem tartalmazhatnak sósavat és fluorsavat.

Kerülni kell a más fémekkel, például a normál acéllal való érintkezést, mivel ez ún. idegen rozsdásodást okozhat. Ez a segédeszközökre is vonatkozik, például a habarcsmaradékok eltávolítására használt spatulára vagy acélgyapotra.

Érzékeny felületeken (különösen az EP = magasfényű, polírozott nemesacél esetében) ne használjon súroló hatású tisztítószereket.

Szükség esetén a Schlüter-CLEAN-CP rozsdamentes acél tisztítópolitúr használatát javasoljuk.
