Schlüter-KERDI-LINE-F  Komplett készlet vízszintes vonalmenti vízelvezetéshez

A mindössze 60 vagy 97 mm-es beépítési magasságával a Schlüter-KERDI-LINE-F vízszintes folyókakészlet különösen alkalmas felújítási és korszerűsítési projektekhez. A padlószintbe illeszkedő zuhanyzók vonalmenti vízelvezetése a felület közepére és a falfelületre is felszerelhető, és a beépített Schlüter-KERDI szigetelő mandzsettának köszönhetően megbízhatóan csatlakoztatható a burkolható vízszigeteléshez.

A készlet a következőket tartalmazza:

  • Sarokszigetelés (oldalsó falcsatlakozáshoz)
  • Folyókatest KERDI mandzsettával és folyókatartóval
  • Szigetelő gumigyűrű
  • Lefolyóház bűzzáróval

Természetesen nálunk beszerezhetők a hozzá illő rács és keretkombinációk is, például a KERDI-LINE-STYLE vagy a KERDI-LINE-A.


Schlüter-KERDI-LINE-F  Komplett készlet vízszintes vonalmenti vízelvezetéshez

Termékfotó KERDI-LINE-F 1©Schlüter-Systems KG
Termékfotó KERDI-LINE-F 2©Schlüter-Systems KG
Termékfotó KERDI-LINE-F 3©Schlüter-Systems KG
Termékfotó KERDI-LINE-F 4©Schlüter-Systems KG
Termékfotó KERDI-LINE-F 5©Schlüter-Systems KG
Metszetrajz KERDI-LINE-F 1©Schlüter-Systems KG
Metszetrajz KERDI-LINE-F 2©Schlüter-Systems KG
zoom_out_map search
Termékfotó KERDI-LINE-F 1
Termékfotó KERDI-LINE-F 2
Termékfotó KERDI-LINE-F 3
Termékfotó KERDI-LINE-F 4
Termékfotó KERDI-LINE-F 5
Metszetrajz KERDI-LINE-F 1
Metszetrajz KERDI-LINE-F 2










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Általános termékinformációk

A Schlüter-KERDI-LINE egy több elemből álló lefolyó rendszer a padlósíkba illeszkedő, csempe- vagy természetes kőburkolattal vagy öntött burkolattal ellátandó zuhanyzók vonalmenti vízelvezetésének kialakításához.

Mélyhúzott nemesacél folyókatestből és egy fedlap/keret szerkezetből áll, amely a készlethez mellékelt szerelési segédeszközzel fokozatmentesen a padlóburkolat vastagságához igazítható. A keretszerkezetek két változatban kaphatók. Profilkeretként 10 mm széles, szálcsiszolt, magasfényű polírozott vagy porszórt látható felülettel, valamint kontúrkeretként.

A Schlüter-KERDI-LINE-F az előremenő vízszintes lefolyóval a lefolyóházba épített bűzzárral van kialakítva.

Elfolyási teljesítmény:

  • 0,45 l/s

Elöntési küszöbmagasság:

  • 25 mm

A folyókatartó magassága:

  • DN 40 = 60 mm

A KERDI-LINE-H 50 és -H 40 esetében a folyókatest a gyors és egyszerű beépítés érdekében a precízen kialakított polisztirol folyókatartóba illeszkedik. A KERDI-LINE-V, -H 50 G2 és a KERDI-LINE-F esetében a variálható vízelvezetésnek köszönhetően a folyókatest és a folyókatartó stabilan csatlakozik egymáshoz.

A KERDI-LINE univerzálisan használható a felület közepére helyezve, vagy a falak mentén is.

A KERDI-LINE-F vonalmenti vízelvezetés hossza:

  • 50 cm-től 120 cm-ig, 10 cm-es méretközzel

A körbe futó széles peremre gyárilag kialakított KERDI szigetelő mandzsetta van fixen felragasztva.

Ez a folyóka biztonságos csatlakoztatását szolgálja a burkolható szigeteléshez, úgy a padlónál, mint a felmenő falazatoknál.

Így a Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT vagy a Schlüter-KERDI-BOARD vízszigetelő rendszerek és a hozzájuk tartozó Schlüter-KERDI-COLL-L, illetve Schlüter-KERDI-FIX szigetelő ragasztók kombinációja egy bevizsgált, többrétegű, burkolható vízszigetelés elkészítését teszik lehetővé a hozzájuk csatlakozó vonalmenti vízelvezetéssel.

Megjegyzés: A Schlüter-KERDI-LINE-t és a keretszerkezeteket cementes csemperagasztóval kell beépíteni. A folyókákon, kereteken és rácsokon ecetsav bázisú szilikon használata nem megengedett.

A KERDI-LINE egy olyan rendszer-komponens, amely megfelel a Németországban érvényben lévő DIN 18534 vízszigetelési szabványnak, és a fent megnevezett Schlüter-rendszerekkel kombinálva rendelkezik az általános építésfelügyeleti vizsgabizonyítvánnyal (abP).

Az abP szerinti nedvesség általi igénybevételi osztályok a megfelelő adatlapokban találhatók. A KERDI-LINE az ETAG 022 szerint (többrétegű vízszigetelés) egy olyan rendszernek a komponense, amely európai engedéllyel rendelkezik (ETA = European Technical Assessment). A KERDI-LINE-nal bevizsgált, fent említett Schlüter-termékek CE-jelöléssel rendelkeznek.

A Schlüter-KERDI-LINE-GTO egy száraz bűzzáró szilikonból készült csappantyúval. Ez a kétrészes bűzzáró helyett használható, és megakadályozza a ritkán használt lefolyórendszerekben (vendégfürdőkben, nyaralókban stb.) a bűzzáró kiszáradása által okozott bűz keletkezését. A 0,45 l/s elfolyási teljesítményével (a DIN EN 1253 szabvány szerint) a száraz bűzzáró tartósan helyettesítheti a meglévő bűzzárat is, és szükség esetén ellensúlyozhatja a lefolyórendszer elégtelen szellőzését (nem alkalmazható a KERDI-LINE-F / -VS / -VOS esetében).

Megjegyzés:

A KERDI-LINE-H 50 G2, -V 50 G2 és KERDI-LINE-F esetében a variálható vízelvezetés miatt konstrukciós okokból lejtéssel kialakított esztrich beépítése szükséges. Az esztrichet Schlüter-DITRA (lásd a 6.1 számú termékadatlapot) vagy a DITRA-HEAT építőlemezzel a felületén vízszigeteléssel kell ellátni.

Rendszer-kiegészítésként kínáljuk továbbá a Schlüter-SHOWERPROFILE-S és -R termékeket (lásd a 14.1 számú termékadatlapot) a padló-, illetve a fali csatlakozáshoz. Az oldalsó részek ferdeségét lekövetendő a SHOWERPROFILE-S – a lejtésnek megfelelően – ék alakú. A határoló falakat a Schlüter-KERDI-vel (lásd a 8.1 számú termékadatlapot) vagy Schlüter-KERDI-BOARD-dal (lásd a 12.1 számú termékadatlapot) kell vízszigetelni.

Beépítés alacsony szerkezeti magasság esetén:

A KERDI-LINE-H -H 50 G2 és -F vízszintes vízelvezetésre szolgál a padlólemezen, a KERDI-LINE-F pedig alacsony, mindössze 60 mm-es beépítési magassága miatt különösen alkalmas felújításhoz és korszerűsítéshez. Ha lehetőség van a padlólemezen keresztül történő vízelvezetésre, akkor például a KERDI-LINE-V-vel ≥ 24 mm-es beépítési magasság valósítható meg.

Schlüter-KERDI-LINE-F

Előremenő vízszintes elfolyás elöl, alacsony beépítési magassággal

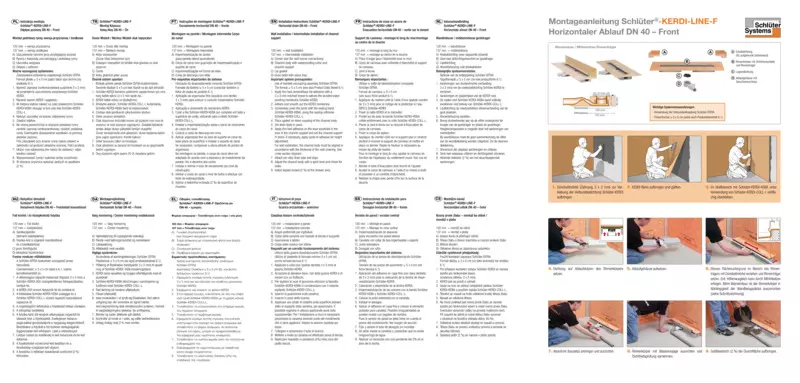

  1. A mellékelt lamellás tömítést a folyókatest lefolyócsatlakozójára helyezzük (ügyeljünk a helyzetére).
  2. Ezt követően beszereljük a lefolyóházat.
  3. A sík és kiszintezett aljzatot vékonyágyazású habarccsal látjuk el, és a folyókatartót beépítjük. Az egyenetlenségek és a magasságkülönbségek kiegyenlítéséhez a folyókatartót megfelelően elhelyezett habarcspogácsákra vagy teljes felületű kiegyenlítő rétegre is rá lehet fektetni. Fal melletti beépítés esetén a folyókatestet a fali burkolat vastagságának megfelelően kell beállítani. Középre történő beépítés esetén a folyókatartót a mellékelt kitöltőszalaggal szimmetrikus méretre kell hozni.
  4. A lefolyóházat ezután a helyszíni lefolyócső segítségével csatlakoztatjuk az épület vízelvezető rendszeréhez. Ezután a folyókatestet vízmértékkel kell szintbe állítani, és el kell végezni a tömítettség ellenőrzését.
  5. A zuhanyzó felületén lejtésben kialakított esztrichet (2%) ezután a méretpontosan beépített és vízmértékkel beállított KERDI-LINE-F-hez illesztjük.
  6. Az esztrich járhatóvá válása után a DITRA lemezt vékonyágyazós habarccsal (javasolt fogazási méret 3 x 3 mm vagy 4 x 4 mm) fixen rá kell ragasztani az esztrich felületére.

    A DITRA-ra fektetendő hidegburkolat mérete minimum 5 x 5 cm legyen (lásd a 6.1 számú termékadatlapot).

  7. A KERDI szigetelő mandzsetta felragasztásához a csatlakozó vízszigetelésre vigye fel a KERDI-COLL-L szigetelő ragasztót (lásd a 8.4 számú termékadatlapot) 3 × 3 vagy 4 × 4 mm fogazású glettvassal. Ebbe kell teljes felületén beágyazni a KERDI-mandzsettát. Vegye figyelembe a ragasztó száradási idejét. A fali csatlakozásokat is a KERDI-KEBA szigetelő szalagokkal, KERDI-COLL-L alkalmazásával kell leragasztani és szakszerűen kiépíteni.

Felmenő oldalfal melletti beépítés

  1. A KERDI vízszigetelő mandzsettát a saroknak megfelelően méretre kell vágni.
  2. Ragassza le a KERDI szigetelő mandzsettát víztömören KERDI-COLL-L ragasztóval. Vágja méretre a csomagban lévő Schlüter-KERDI-KERECK belső sarkot.
  3. Ezután KERDI-COLL-L ragasztóval kell leragasztani.

A folyókatestek 120 cm hosszúságig mélyhúzott V4A nemesacélból (1.4404 = AISI 316L) készülnek. A folyókatestek ragasztható peremmel vannak ellátva, amelyre a KERDI szigetelő mandzsettát gyárilag felhelyezzük. Ez egy puha polietilénből készült vízszigetelő fólia, amelynek mindkét oldalán egy speciális fátyolszövet található.

Típustól függően a lefolyóházak nagy ütésállóságú polipropilénből (PP) vagy akrilnitril-butadién-sztirolból (ABS) készülnek.

A bűzzáró szálerősítésű polipropilénből (PP) készült.

A folyókatartó nyomásálló, expandált polisztirolból (EPS) készült.

Anyagtulajdonságok és alkalmazási területek

A folyókatestek, keretek és fedlapok megfelelvén a DIN EN 1253 szabványnak K3 besorolású építményekben felhasználható lefolyók. Ez a járműforgalom nélküli területekre vonatkozik, pl. lakások, idősotthonok, szállodák, iskolák vizes helyiségei, sorba épített mosóberendezések és zuhanyzók.

A folyókatestek, a keretek és a fedlapok kerekesszékkel akadálymentesen járhatók.

A V4A minőségű (ipari nyersanyagszáma 1.4404 = AISI 316L) nemesacélból készült KERDI-LINE különösen olyan felhasználási területekhez alkalmas, ahol nagy mechanikus vagy különleges vegyi igénybevétel várható.

Ugyanakkor az 1.4404 minőségű rozsdamentes acél sem képes ellenállni minden vegyi terhelésnek, például a sósavnak vagy fluorsavnak, illetve bizonyos klór- és sókoncentrációknak.

Ez bizonyos esetekben a sós- és tengervizes medencékre is érvényes. Az adott padlóösszefolyó rendszer alkalmazhatóságát a konkrét eseteknél a várható vegyi, mechanikai illetve egyéb terhelések alapján kell eldönteni. Tilos maró hatású tisztítószereket használni.

A bűzzáró és a folyókatest egyszerű, rendszeres tisztításához mellékelünk egy készletet egy erre a célra kifejezetten alkalmas tisztítókefével, melyhez csatoljuk a használati útmutatót.

Minden tisztítószerre érvényes az a kikötés, hogy nem tartalmazhatnak sósavat és fluorsavat.

Kerülni kell a más fémekkel, például a normál acéllal való érintkezést, mivel ez ún. idegen rozsdásodást okozhat. Ez a segédeszközökre is vonatkozik, például a habarcsmaradékok eltávolítására használt spatulára vagy acélgyapotra.

Érzékeny felületeken (különösen az EP = magasfényű, polírozott nemesacél esetében) ne használjon súroló hatású tisztítószereket.

Szükség esetén a Schlüter-CLEAN-CP rozsdamentes acél tisztítópolitúr használatát javasoljuk.
