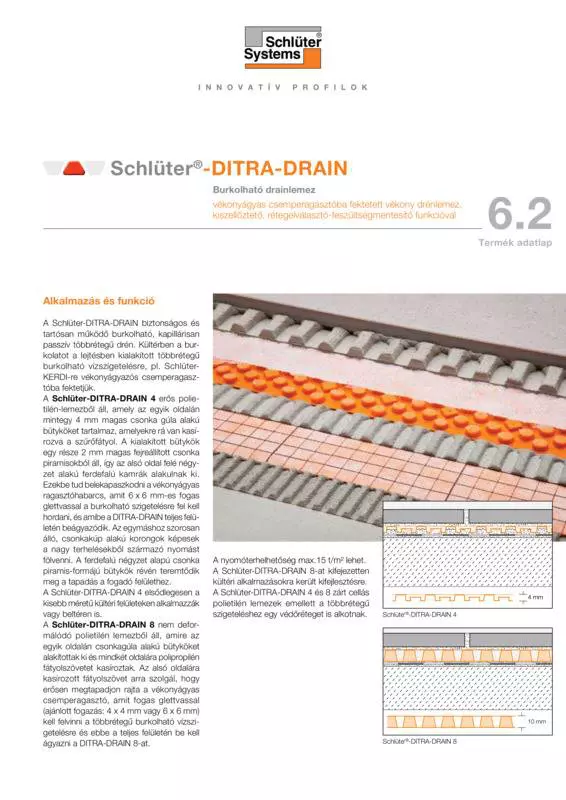

Schlüter-DITRA-DRAIN 4  4 mm-es vízelvezető drénlemez

A Schlüter-DITRA-DRAIN egy biztonságos és tartósan kapilláris megszakító többrétegű drénlemez. Kültéren a lejtésben kialakított, például Schlüter-KERDI többrétegű vízszigetelésre felhordott vékonyágyas ragasztóhabarcsba kell lerakni a lemezt.
A Schlüter-DITRA-DRAIN 4 zárt polietilén fóliából készül, amelynek egyik oldalán kb. 4 mm magas, csonkakúp alakú korongminta található, amelyre fátyolszövet van felkasírozva. A korongok egy része fordított, kb. 2 mm magasságú csonkagúla alakú, így az alsó oldalon négyzetes, ferde falú kamrák találhatók. Ezeken erősen megtapad a vékonyágyas ragasztóhabarcs, amelyet 6 x 6 mm fogazással kell felvinni a többrétegű burkolható vízszigetelésre, majd abba a teljes felületén be kell ágyazni a DITRA-DRAIN lemezt. Az egymáshoz közel kialakított, csonkakúp alakú korongok nagy nyomásterheléseket képesek fölvenni. A ferde falú, csonkagúla alakú korongmintázat kiváló tapadást biztosít az aljzathoz.

A Schlüter-DITRA-DRAIN 4 különösen alkalmas beltérre, valamint kisebb kültéri felületekre.

A DITRA-DRAIN 4 és 8 zárt polietilén lemezek emellett védőréteget is biztosítanak a vízszigetelés számára.

Összefoglaló a lemez funkcióiról

a) Vízelvezetés/alászellőztetés

Az alászellőztetés segítségével gyorsan kiszárítható a vékonyágyas habarcs. A kapilláris megszakító vízelvezető hatás lehetővé teszi a vízelvezetési térben megjelenő víz nyomásmentes elvezetését, és megakadályozza annak visszajutását a burkolatrétegbe.

b) Feszültségmentesítés és rétegelválasztás

A Schlüter-DITRA-DRAIN elválasztja a burkolatot az aljzattól, és ezzel semlegesíti az aljzat és a burkolat közötti feszültségeket, amelyeket az eltérő hőtágulás okoz. Ezenkívül áthidalja a feszültség miatt keletkezett repedéseket az aljzaton, így azok nem terjednek át a csempeburkolatra.

1. Az aljzatoknál, amelyekre DITRA-DRAIN lemezeket kíván lerakni, mindig ellenőrizni kell a felület egyenletességét, teherbírását, tapadóképességét és anyagkompatibilitását. A tapadást akadályozó anyagokat el kell távolítani a felületről. Ha egyenetlenségek, illetve magasságkülönbségek vagy lejtés kiegyenlítésére van szükség, akkor azt a többrétegű vízszigetelés felhordása és a DITRA-DRAIN lefektetése előtt kell elvégezni. A vízszigetelésnek megfelelő lejtésűnek kell lennie a vízelvezetés érdekében.
2. DITRA-DRAIN 4 használata esetén a fent bemutatott aljzatot szabványos, hidraulikusan kötő, vékonyágyas habarccsal, 6 x 6 mm-es fogazású glettvassal kell felvinni. A DITRA-DRAIN 8 esetén 4 x 4 mm vagy 6 x 6 mm-es fogazás ajánlott. A DITRA-DRAIN lemezek leragasztására használt vékonyágyas habarcsot az aljzatnak megfelelően kell megválasztani. 30 cm vagy annál nagyobb oldalhosszúságú burkolólapok esetén a habarcs gyors megkötése és száradása érdekében kristályos vízkötésű csemperagasztót javasolt használni.
3. Az előzetesen méretre vágott DITRA-DRAIN lemezeket a felhordott ragasztóba kell beágyazni, majd egy simító vagy nyomóhenger segítségével azonnal és teljes felületen a vékonyágyas habarcsba kell benyomni. A DITRA-DRAIN 4 esetén biztosítani kell, hogy fektetés után a fordított csonkagúla alakú kamrák habarccsal legyenek kitöltve. Vegye figyelembe a ragasztó nyitott idejét. A DITRA-DRAIN lemezeket célszerű már felfektetéskor kissé megfeszítve beigazítani. Az egyes lemezeket tompaillesztéssel kell csatlakoztatni egymáshoz, és az oldalt kilógó fátyolszövetszegéllyel átfedni.

   A vágott széleknél, ahol hiányzik a fátyolszövetszegély, a DITRA-DRAIN-STU öntapadós illesztéstakaró szalag használható.

4. A már lefektetett DITRA-DRAIN lemezek munka közbeni sérülésének vagy aljzatról való leválásának megakadályozása érdekében azt javasoljuk, hogy helyezzen le például pallókat (elsősorban az anyagszállítási útvonalakon) a túlzott mechanikus igénybevétel elleni védelem érdekében.

   Kültéren további óvintézkedésekre lehet szükség, például a közvetlen napsugárzás vagy csapadék elleni védelem céljából.

5. A DITRA-DRAIN leragasztását követően szakszerűen azonnal lerakható rá a csempe- vagy természetes kőburkolat vékonyágyas eljárással. A burkolóanyagot teljes felületén kell beágyazni.

   A glettvas fogainak mélysége a burkolólap méreteihez igazodjon. Vegye figyelembe a vékonyágyas ragasztóhabarcs nyitott idejét. Kültéren vízhatlan, fagy- és időjárásálló hidraulikusan kötő vékonyágyas habarcsot és burkolóanyagot kell használni.

6. Miután a burkolat járhatóvá válik, megfelelő fugahabarccsal kell kifugázni.
7. Kültéren a széleken nyitott vízelvezetési teret egy profillal, például a Schlüter-BARA-RT-vel vagy lépcsőlappal kell letakarni, a vízelvezető fuga elzárása nélkül.
8. A mezőhatároló, szegély- vagy csatlakozófugaként kivitelezett dilatációs hézagok kapcsán vegye figyelembe az itt megadott tudnivalókat és a szokásos szakmai szabályokat.

Megjegyzés:

A szegélylezárásokhoz, dilatációs fugákhoz és falcsatlakozásokhoz a Schlüter-BARA és DILEX profilokat ajánljuk termékkínálatunkból.

Alkalmazási területek/aljzatok Schlüter-DITRA -DRAIN lemezekhez

Általános tudnivalók

Az aljzatoknál, amelyekre DITRA-DRAIN lemezeket kíván lerakni, mindig ellenőrizni kell az erre való alkalmasságot, például a felület egyenletességét, teherbírását, tisztaságát, kompatibilitását stb. A tapadást akadályozó anyagokat el kell távolítani a felületről. Az egyenetlenségek megszüntetését vagy a magasság-, illetve lejtéskiegyenlítést a DITRA-DRAIN lemezek lefektetése előtt kell elvégezni.

Belső terek

Beltéri alkalmazásra kizárólag a DITRA-DRAIN 4 használható.

Cementesztrichek

A cementesztricheknek az érvényes szakmai szabályok értelmében a burkolat lerakása előtt legalább 28 napot száradniuk kell, nedvességtartalmuknak 2 CM % alatt kell lennie. Különösen az úsztatott és fűtőesztrichek hajlamosak később is deformálódni vagy megrepedni, például terhelés vagy hőmérséklet-változás következtében.

DITRA-DRAIN 4 lemezek használatakor a járólapok akár friss cementesztrichre is lerakhatók, amint annak felülete járhatóvá válik.

Az esztrich esetleges későbbi megrepedezése és deformálódása esetén a DITRA-DRAIN 4 lemezek semlegesítik ezeket, és nem adják át a hidegburkolatnak.

Kalcium-szulfát kötőanyagú esztrichek

Az érvényes szakmai szabályok szerint burkolás előtt max. 0,5 CM-% lehet a kalcium-szulfát kötőanyagú esztrichek (anhidrit esztrichek) maradék nedvességtartalma. DITRA-DRAIN 4 lemezek lerakása esetén a hidegburkolás már 2°CM-%-nál kisebb nedvességtartalomnál megkezdhető.

Ha szükséges, akkor az esztrich felülete előkezelhető a szakmai szabályok és a gyártó előírásai szerint (csiszolás, alapozás). A DITRA-DRAIN 4 lemezek leragasztásához hidraulikusan kötő vagy egyéb alkalmas vékonyágyas ragasztóhabarcsok használhatók. A DITRA-DRAIN 4 megvédi az esztrich felületét a fölülről behatoló nedvesség ellen. A kalcium-szulfát kötőanyagú esztrichek érzékenyek a nedvességre, ezért ezeket védeni kell a további átnedvesedéstől, például felszívott nedvesség miatti terheléstől.

Fűtőesztrichek

A DITRA-DRAIN 4 lemezek fűtőesztrichre is lerakhatók a fenti tudnivalók betartásával (cement vagy kalcium-szulfát kötőanyag). DITRA-DRAIN 4 lemezek használata esetén a burkolatszerkezet már 7 nappal az elkészülte után felfűthető. Az előremenő hőmérsékletet először 25 °C-ra állítsa be, majd minden nap max. 5 °C-kal emelheti meg a max. 40 °C-os üzemi hőmérsékletig.

Megjegyzés:

Vizes padlófűtés esetén felhívjuk a figyelmét a Schlüter-BEKOTEC-THERM rendszerünkre, amellyel kerámia klímapadló alakítható ki.

Az elektromos padló- és falfűtéshez a Schlüter®-DITRA-HEAT speciális rétegelválasztó lemezt fejlesztettük ki a rendszerhez tartozó fűtőkábelek rögzítésére, lásd ehhez a 6.4. termékadatlapot.

Szárazesztrichek

A szárazesztrich lemezeknek a gyártó előírásai szerinti szakszerű beépítése után DITRA-DRAIN 4 lemezek használatával tetszőleges méretű burkolólapot választhat.

Műanyag burkolatok és öntött padlók

A felületek teherbírók legyenek és olyannak kell lenniük, illetve úgy kell őket előkészíteni, hogy DITRA-DRAIN 4 lemezek fátyolszövete beágyazódjon a megfelelően tapadó ragasztóba. Előzetesen ellenőrizni szükséges a ragasztónak az aljzat és a DITRA-DRAIN 4 lemezzel való kompatibilitását.

Faforgácslapok és farostlemezek

Ezek az anyagok nedvesség hatására (erősen ingadozó páratartalomnál is) nagy mértékben változtatják formájukat. Ezért olyan faforgácslapokat vagy farostlemezeket kell használni, amelyeket impregnáltak, és nem szívják fel a nedvességet. A lemezek vastagságát úgy kell méretezni, hogy az alattuk lévő tartószerkezettel együtt megfelelő alakstabilitást biztosítsanak. Rögzítésük csavarozással történjen megfelelően kis távolságokban. Az illesztéseket nútféderes csatlakozással kell biztosítani és össze kell ragasztani. A csatlakozó épületszerkezeteknél kb. 10 mm széles szegélyfugákat kell hagyni. A Schlüter-DITRA-DRAIN 4 semlegesíti a fellépő feszültségeket a burkolat felé, továbbá megakadályozza a nedvesség behatolását.

Hajópadlók

Megfelelő teherbírású, lecsavarozott, csaphornyos illesztésű hajópadlók alapvetően közvetlenül burkolhatók kerámia burkolólapokkal. A DITRA-DRAIN 4 lemezeknek faburkolatra történő lerakása előtt meg kell győződni a faanyag akklimatizációjáról. Ilyen helyzetben kiválóan bevált egy további forgácslap vagy rétegelt lemez réteg lerakása. Az egyenetlen aljzatokat előzetesen megfelelő intézkedésekkel kell kiegyenlíteni.

Öntött aszfaltesztrichek

A Schlüter-DITRA-DRAIN 4 lemezekkel kerámiaburkolat rakható le teherbíró, szabvány szerinti, fűtetlen öntött asztfaltesztrichre beltéren. A felületeket homokszórással kell előkészíteni, vagy olyan tulajdonságokkal kell rendelkezniük, hogy a DITRA-DRAIN 4 lemezek megfelelően beágyazódjanak a vékonyágyas ragasztóhabarcsba.

Külső terek

Kültéren a DITRA-DRAIN 8 lemez különösen lépcsőkhöz, valamint nagyobb erkély- és teraszfelületekhez alkalmas, ahol hosszabbak a vízelvezetési utak. Vízelvezetéshez, illetve max. kb. 3 m-es, lejtésben kialakított felületeknél a DITRA-DRAIN 4 is használható.

Amennyiben a burkolási alapfelület nem igényel vízszigetelést, mert pl. vízelvezető esztrichről, illetve talajjal érintkező szerkezetről van szó, akkor a vízelvezető/alászellőztető és rétegelválasztó DITRA-DRAIN közvetlenül vékonyágyas habarccsal is felragasztható az aljzatra.

Erkélyek / teraszok

A rétegelválasztó és vízelvezető lemezként használt Schlüter-DITRA-DRAIN semlegesíti azokat a feszültségeket a burkolat és az alap között, amelyek az erkélyek gyakori és jelentős hőmérséklet-változásai miatt keletkeznek. Emellett a DITRA-DRAIN megvédi a többrétegű burkolható vízszigetelést, valamint a burkolat alászellőztetésével gyorsan kiszárítható a vékonyágyas habarcs. A többrétegű burkolható vízszigetelésnek – pl. a Schlüter-KERDI 200 rendszernek (lásd 8.1 termékadatlap) – megfelelő, 1,5–2%-os lejtéssel kell rendelkeznie.

Ha a régi burkolat teherbírása megfelelő és rendelkezik a megfelelő lejtéssel, akkor felújításnál közvetlenül a meglévő burkolatot használhatja alapfelületként. Egyéb esetben a többrétegű burkolható vízszigetelés lerakása előtt el kell távolítani a laza darabokat, a mélyedéseket vagy a hiányzó lejtést arra alkalmas készhabarccsal kell feltölteni/elkészíteni.

Lépcsők

A DITRA-DRAIN 8 kültéri lépcsőknél rétegelválasztó és vízelvezető lemezként is használható az aljzat és a kerámiaburkolat közötti feszültségek megszüntetésére, valamint a keletkező víz elvezetésére a vízelvezetési szinten. Emellett a DITRA-DRAIN 8 megvédi a KERDI 200 többrétegű burkolható vízszigetelést (lásd a 8.1 termékadatlapot), valamint a burkolat alászellőztetésével gyorsan kiszárítható a vékonyágyas habarcs. A többrétegű burkolható vízszigetelésnek a lépcsőfokoknál megfelelő lejtéssel kell rendelkeznie.

Ügyelni kell rá, hogy a homloklapra ragasztott DITRA-DRAIN 8 ne lógjon túl a járólap síkján, hogy a ráeső víz maradéktalanul elfolyhasson. Az illesztési területeket a DITRA-DRAIN-STU illesztéstakaró szalaggal kell átragasztani. A lépcső alján a DITRA-DRAIN 8 lemezek által elvezetett vizet el kell szikkasztani vagy el kell vezetni. A lépcsőszerkezet szabad peremterületén a vízelvezetési szinten egy 5 cm széles és 9 mm vastag Schlüter-KERDI-BOARD, (lásd a 12.1 termékadatlapot), a burkolaton pedig vízzáró, illetve vízvető keskeny csempe ragasztható fel Schlüter-KERDI-COLL-L kenhető vízszigeteléssel (lásd a 8.4 termékadatlapot).

Élvédőként, különösen vékonyabb burkolóanyag esetén, valamint a csúszásbiztonság javítására a lépcsők elülső részén megfelelő lépcsőprofilok (pl. Schlüter-TREP-E) használatát javasoljuk.

Tetőteraszok

Lakó- és egyéb háztartási helyiségek fölött kialakított tetőteraszok esetében először a tetőfelépítményekre vonatkozó, érvényes szakmai szabályok szerint kell elkészíteni a lapostetőt.

Hőszigetelt lakó- és háztartási helyiségek esetén (valamint olyan helységeknél, ahol hőmérséklet-különbség várható a bel- és a kültér között) a szabványnak megfelelően párazárást, hőszigetelést és elsődleges épületszerkezeti vízszigetelést kell alkalmazni. Adott esetben vegye figyelembe az adott ország nemzeti szabványait és/vagy tájékoztatóit. Az elsődleges épületszerkezeti vízszigetelés fölött vízelvezetést (pl. Schlüter-TROBA vagy TROBA-PLUS, lásd 7.1, ill. 7.2 termékadatlap) kell megvalósítani. Erre esztrich kerül teherelosztó rétegként. A DITRA-DRAIN lemezeket az esztrichre kell leragasztani a burkolat és az aljzat közötti rétegelválasztáshoz, a csempeburkolat alászellőztetéséhez és a nedvesség elleni védelemhez. A rétegelválasztó lemezként használt Schlüter-DITRA-DRAIN semlegesíti azokat a feszültségeket a burkolat és az alap között, amelyek a teraszok gyakori és jelentős hőmérséklet-változásai miatt keletkeznek.

A Schlüter-DITRA-DRAIN 4 olyan alaktartó polietilén fóliából készül, amelynek egyik oldalán speciális korongminta található, amelyre polipropilén fátyolszövet van felkasírozva.

A DITRA-DRAIN anyaga -40 °C és +80 °C közötti hőmérséklet-tartományban alaktartó. A lemez funkcionális és anyagtulajdonságai hosszú távon fennmaradnak. Az anyag lassan öregszik és nem rothad el. Beépítésekor nem keletkezik veszélyes hulladék. A polietilén hosszú távon nem UV-stabil, ezért tároláskor óvni kell a tartós, intenzív napsugárzástól.
