Schlüter-DESIGNBASE-CQ-AC  Lábazati profil kábelcsatornákkal

A padlón össze-vissza futó kábeleknek egyszer és mindekorra vége: Az egyszerre dekoratív és funkcionális DESIGNBASE-CQ-AC lábazati profil csatornáiban elegánsan elrejthetők a kábelek a fal mellett.

A készlet a következőket tartalmazza:

  • Lábazati profil (színes porszórt alumínium)
  • PVC tartóprofil
  • Rögzítőanyagok

A DESIGNBASE-CQ-SG alumínium sarokprofil tökéletes kiegészítő hozzá, mivel árnyékfuga alakítható ki vele.

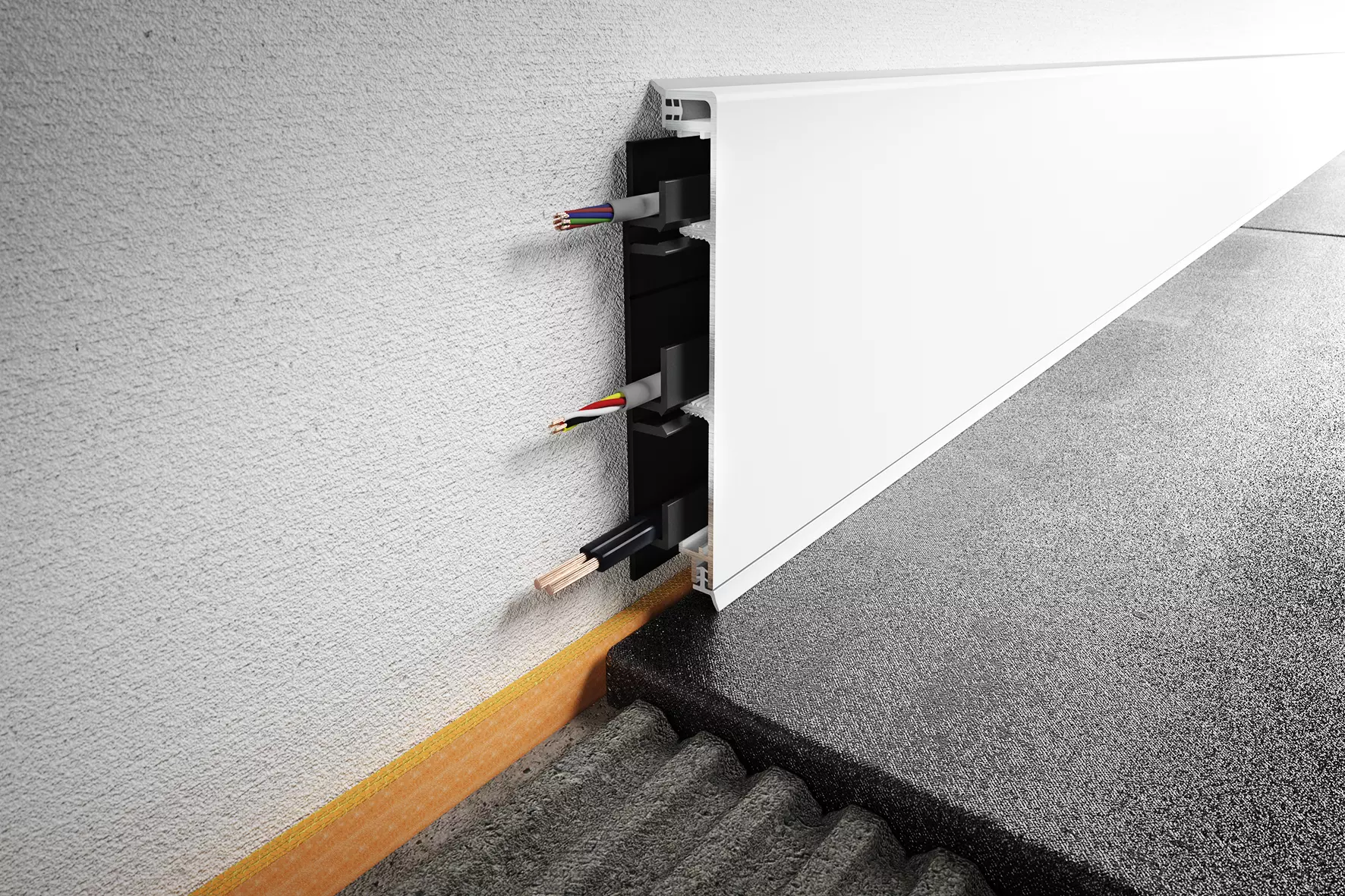

Termékfotó DESIGNBASE-CQ-AC 1©Schlüter-Systems KG
Metszetrajz DESIGNBASE-CQ-AC 1©Schlüter-Systems KG
Metszetrajz DESIGNBASE-CQ-AC 2©Schlüter-Systems KG
zoom_out_map search
Termékfotó DESIGNBASE-CQ-AC 1
Metszetrajz DESIGNBASE-CQ-AC 1
Metszetrajz DESIGNBASE-CQ-AC 2










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Általános termékinformációk

A Schlüter-DESIGNBASE-CQ profil kiváló minőségű porszórt vagy eloxált alumíniumból készült, és integrált kábelcsatornás lábazatburkolatok kialakítására szolgál.

A profil 60 és 80 mm-es magasságban kapható, és az állítható magasságú műanyag tartóval rögzíthető a falra. A tartóprofil integrált csatornái képesek elrejteni a multimédiás, pl. HDMI, VGA, telefon- és hálózati kábeleket. Külön tartozékként megfelelő idomok is kaphatók a kábelek kivezetésére. A fal síkjára való felszerelés esetén az opcionálisan kapható alumínium sarokidom segítségével árnyékfuga kialakítása is lehetséges. Igényes megjelenésével a DESIGNBASE-CQ rendkívül jól harmonizál a QUADEC és DESIGNLINE termékcsaládokkal. A profilra egy tartozékként megvásárolható tömítőajkat is felszerelhet, amely megvédi a szegélyfugát a nedvességtől és csökkenti a lépészaj átadását.

A belső és külső sarkok egyszerű és dekoratív kialakítása érdekében, valamint végzáróként megfelelő fémidomok kaphatók.

A DESIGNBASE-CQ a szállítási terjedelemhez tartozó távtartókkal és a csavarkészlettel a következőképpen szerelhető fel a falra.

  1. Tegye a távtartókat a padlóra – a fal elé –, és igazítsa be a tartóprofilt.
  2. Ha a tartozékként kapható DESIGNBASE-CQ/Z tömítőajkat is el kívánja helyezni a padlón, akkor az ahhoz mellékelt távtartókat a már lehelyezett távtartókra kell tenni. A tömítőajak a profil felső oldalán is elhelyezhető fallezárásként.
  3. Másolja át az előre kivágott hosszfuratok helyzetét a falra. Készítsen 40 mm mély furatokat a mellékelt tiplik számára egy fúróval (Ø 6 mm).
    Megjegyzés: A tartóprofil magasságállítási lehetőség nélkül is felszerelhető a vezetőhoronyban.
  4. A lábazati profil árnyékfugás sarokprofillal (nem része a szállítási terjedelemnek) is kiegészíthető.
    Ezt a tartóprofil erre szolgáló területén kell elhelyezni. A sarokprofil Schlüter-KERDI-FIX ragasztóval is rögzíthető a falra.
    A kitüremkedő felesleges ragasztót azonnal távolítsa el egy erre alkalmas tisztítószerrel.
  5. A DESIGNBASE-CQ/Z tömítőajak használata esetén azt még azelőtt kell a dizájnprofilra rögzíteni, mielőtt felhelyezné a dizájnprofilt a tartóprofilra.
    A sarkokban a tömítőajkat kis túllógással kell méretre vágni a egymással szomszédos profiloknál. Ezután vágjon le a tömítőajak felső részéből tapétavágóval egy kb. 10 mm-es darabot mindkét oldalon, az alsó részeket pedig 45°-ban vágja gérbe.
  6. Ezután távolítsa el a távtartókat, majd nyomja rá a dizájnprofilt egyenletesen a tartóprofilra.
  7. Ha sarokelemeket is használ, akkor azokat oldalról tolja be a profilba.

Anyagtulajdonságok és alkalmazási területek

A profil használhatóságát a várható vegyi vagy mechanikai igénybevételnek megfelelően az adott helyzetre egyedileg tisztázni kell.

A következőkben csupán néhány általános jellegű tanácsot adhatunk.

DESIGNBASE-CQ-AC (színes porszórt alumínium): A alumíniumot megfelelő előkezelés után porfestékkel vontuk be. A porszórt alumínium színtartó, UV- és időjárásálló. A látható éleket óvni kell dörzsölő és karcoló igénybevételtől.

A DESIGNBASE-CQ nem igényel különösebb karbantartást vagy ápolást. Érzékeny felületeken ne használjon súrolószereket.

Minden tisztítószerre érvényes az a kikötés, hogy nem tartalmazhatnak sósavat és folysavat.
