Schlüter-LIPROTEC-LLPE  LED-modul

Szeretné a falak belső és külső sarkaitfénycsíkokkal kiemelni? Ez különösen egyszerűen kivitelezhető a LIPROTEC-EASY plug & play csatlakozóival.

A Schlüter-LIPROTEC-LLPE LED-modul egy rugalmas, teljesen bevont LED-csőből és alumínium tartóprofilból áll, amelyek homogén fényszórást biztosítanak. A LED-modulokkal az RGB+F fénytartományban, több mint 16 millió különböző színárnyalatú valamint 2500 K és 6500 K közötti színhőmérsékletű színes fénysáv hozható létre.

A LIPROTEC-LLPE a megjelölt vágási pontokon egyszerűen méretre lehet vágni, és a mellékelt véglezáró kupak készlet (LIPROTEC-PES) segítségével az IP-védettségnek megfelelően le lehet zárni. A profilhoz véglezáróként a LIPROTEC-LLE/EK-t ajánljuk.


  • Helyiség belső sarkai
  • Helyiség külső sarka
  • Tusoló falak
  • Plug & Play
  • Megrövidíthető LED-ek
  • IP X7

Schlüter-LIPROTEC-LLPE  LED-modul

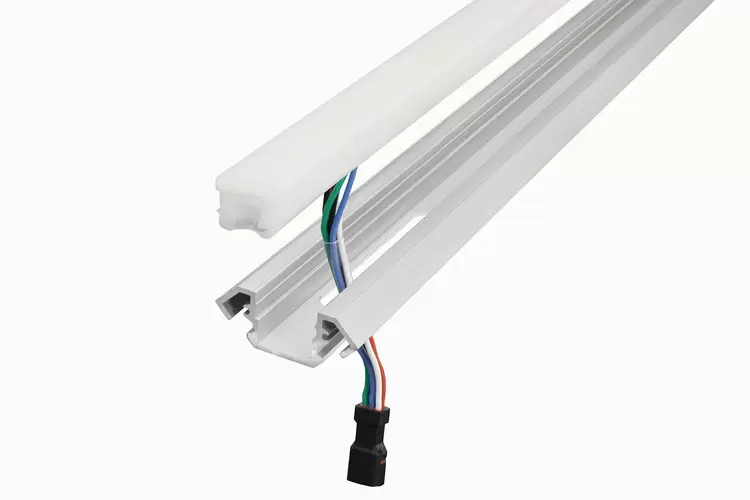

Termékfotó LIPROTEC-LLPE 1©Schlüter-Systems KG
Illusztráció LIPROTEC-LLPE 1©Schlüter-Systems KG
zoom_out_map search
Termékfotó LIPROTEC-LLPE 1
Illusztráció LIPROTEC-LLPE 1










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Általános termékinformációk

Schlüter-LIPROTEC-LLPE

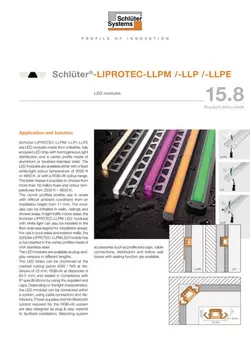

Ez a LIPROTEC modul a helyiség külső vagy belső sarkaiban kiemelő megvilágításként – a zuhanytérben kizárólag függőlegesen elhelyezve – szerelhető fel. A Schlüter-LIPROTEC-LLE tartóprofilja eloxált vagy színes porszórt alumíniumból áll (lásd a 15.7 számú Schlüter-LIPROTEC-LLE termékadatlapot).

Az 2019/2015/EU rendelet szerinti termékadatlap a következő címen igényelhető certification-eu@schlueter.de

  1. A kábelvezeték, a tápegység és a vezérlőegység felszerelése a telepítési útmutatóban található.
  2. A modulok beszerelése előtt ellenőrizni kell azok megfelelő működését.
  3. A kábelvezetékeket előre el kell helyezni a tartóprofil kábelnyílásának megfelelően.
  4. A profil felszerelése előtt a LED-csövet el kell távolítani a profilból. Az egyes profilok beépítésének módja a megfelelő adatlapokon található. A csatlakozókábel aljzatát a profil beépítése során hátulról át kell vezetni a tartóprofil kábelnyílásán.
  5. Közvetlenül vizes helyiségekben történő használat esetén az IP-védett LED-csövet a megjelölt pontokon 45°-os szögben kell elvágni. A speciális Schlüter-PROCUT olló különösen alkalmas erre a célra. Győződjön meg arról, hogy a LED-cső a beépítés során le van választva a tápegységről.

    A LED-szalag vágott felületét vízállóan le kell zárni a mellékelt szilikon szigetelő kupakok és a speciális ragasztó segítségével. Először is, vigyen fel elegendő ragasztót a szilikon szigetelő kupak ragasztófelületére. Ezután a szilikon szigetelő kupakot helyezze be a LED-csőbe, és kb. 30 másodpercig nyomja rá. Ellenőrizze, hogy a véglezáró kupak megfelelően zárja-e le a LED-szalagot. Távolítsa el a felesleges ragasztót ronggyal. Kb. 30 perc száradási idő után a szilikon szigetelő kupak szilárdan megtapad. A LED-cső szigetelése megtörtént és használható.

  6. A profilok beszerelése után a LED-csövet a plug & play csatlakozó segítségével csatlakoztassa a kábelvezetékhez, és óvatosan nyomja be a tartóprofilba.

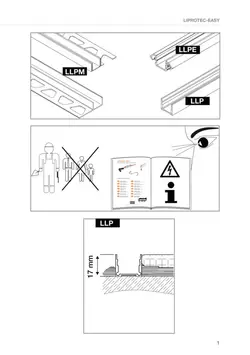

A beépítéssel kapcsolatos további információért olvassa el a szerelési útmutatót.

Beépítés nedves helyiségekben

Ha a modulokat nedvességnek kitett helyiségekben (pl. zuhanyzókban) szerelik be, a Schlüter-LIPROTEC-PZH révén egy Schlüter-KERDI szigetelő mandzsettával felszerelt kötődoboz áll rendelkezésre. Ez üreget képez a dugós csatlakoztatásokhoz a plug & play LED-modulok reverzibilis kialakítása érdekében. A kötődoboz használatához 50 x 120 mm-es és legalább 21 mm mélységű falkivágást kell kialakítani. A csatlakozókábelt a kábelátvezetőn keresztül kell elvezetni, ügyelve arra, hogy a csatlakozókábel zsugorcsöve a szigetelő mandzsettánál helyezkedjen el. A kábelátvezetőt a szállítási terjedelemhez mellékelt két kábelkötözővel keresztben rögzítse és zárja le, majd vágja le a kábelkötözőt. Helyezze be a kötődobozt a kivágott nyílásba, és ragassza a szigetelő mandzsettát Schlüter-KERDI-COLL-L szigetelő ragasztóval a többrétegű, burkolható vízszigetelésre. Az öntapadó KERDI szigetelő mandzsettát úgy kell felhelyezni, hogy a kötődoboz minden oldalról zárva legyen. Nyílást csak ott kell készíteni, ahol később a tartóprofil kábelnyílását fogja kialakítani.

Megjegyzés: A kötődobozt a nedvességnek kitett területeken úgy kell elhelyezni, hogy a víz ne tudjon tartósan felgyülemleni benne.

A Schlüter-LIPROTEC modul a következő anyagkivitelekben kapható:

Profilok:

  • AE = natúr, matt, eloxált alumínium
  • EB = V4A minőségű szálcsiszolt nemesacél, ipari nyersanyagszáma 1.4404 = AISI 316L

LED-cső:

  • Fluorozott, platinával edzett szilikon, Shore-keménység 60, védettségi osztály IP67

Anyagtulajdonságok és alkalmazási területek

A LIPROTEC modul használhatóságát a várható vegyi vagy mechanikai igénybevételnek megfelelően az adott helyzetre egyedileg kell tisztázni. A következőkben csupán néhány általános jellegű tanácsot adhatunk.

Eloxált alumínium: Az alumínium az eloxált réteggel olyan nemesített felületet kap, amely a szokásos használat során már nem változik.

Az alumínium érzékeny a lúgos közegekre.

A cementtartalmú anyagok nedvesség hatására lúgossá válnak, és a koncentráció és a behatási idő függvényében korróziót okozhatnak (alumínium-hidroxid jön létre).

Emiatt azonnal el kell távolítani a látható felületekről a habarcs- és fugaanyagot, és a frissen lerakott burkolatokat nem szabad fóliával letakarni. A profilt teljes felületén be kell ágyazni a csemperagasztóba azért, hogy a légzárványokban ne gyűlhessen össze lúgos kémhatású víz.

Nemesacél: a nemesacél mechanikailag jól terhelhető, és nagy a vegyi anyagokkal szembeni ellenálló képessége. Az 1.4404 minőségű nemesacél sem képes azonban mindenféle vegyi terhelésnek ellenállni. Az olyan vegyületek, mint a sósav vagy a folysav, vagy bizonyos klór- és sókoncentrációk károsíthatják az anyagát. Ezért a várható terheléseket mindig előzetesen tisztázni kell.

A nem levágott LED-modulok megfelelnek az IP67 védettségi osztálynak. A mellékelt véglezáró kupakok segítségével a levágott LED-modulok az IP67-es védettségi osztálynak megfelelően lezárhatók.

A platinával edzett szilikonból készült fluorozott LED-csövek szennyeződéstaszítóak és 60-as Shore-keménységűek.

A Schlüter-LIPROTEC modul nem igényel különösebb ápolást vagy karbantartást. Érzékeny felületeken ne használjon súrolószereket. Az eloxált felületek sérülései csak átfestéssel állíthatók helyre. Minden tisztítószerre érvényes, hogy a tisztítószer nem tartalmazhat sósavat, fluorsavat és benzint (a szilikoneltávolítók egyik összetevője).
