Schlüter-LIPROTEC-LLP  LED-modul

A LED-modulok a fehér fénytartományban vagy a színes fénytartományban RGB+F 3000 K vagy 4900 K fix színhőmérséklettel választhatóak. Az utóbbi változat több mint 16 millió különböző színárnyalat, valamint 2500 K és 6500 K közötti színhőmérséklet beállítását teszi lehetővé.

A tartóprofilok 11 mm-es beépítési magasságtól használhatók fokozott környezeti hatásokkal terhelt területeken. Beépíthetők falakba, mennyezetekbe és zuhanyzókba. A környezeti behatásoknak kevésbé kitett belterekben a Schlüter-LIPROTEC-LLPM LED-modulok fehér LED-csövekkel együtt a padlóba is beépíthetők. A Schlüter-LIPROTEC-LLPM LED-modult V4A minőségű nemesacélból készült tartóprofilokba kell beépíteni a medencék körüli területekre vagy kültéri falakba.

A LED-modulok különböző hosszúságban kaphatók könnyen összedugható plug & play változatként.

A LED-csövek a megjelölt vágási pontokon levághatók (WW / NW 25 mm-es időközönként, RGB+F 62,5 mm-es távolságban), és a mellékelt véglezáró kupak készletekkel az IP-követelményeknek megfelelően lezárhatók. A LED-modulok a fény jellegétől függően egy berendezésként összeköthetők kábeles összeköttetésekkel és Y kábellel. A hálózati tápegységek, valamint az RGB+F-rendszerhez szükséges Bluetooth-vezérlés is kapható összedugható plug & play változatban, ezáltal megkönnyítve az összeszerelést. A rendszerkonform tartozékok, mint például a profil véglezáró kupakok, a kábelcsatlakozók, elosztók és a vízszigetelő funkciójú fali üreget biztosító kötődobozok is kaphatók.

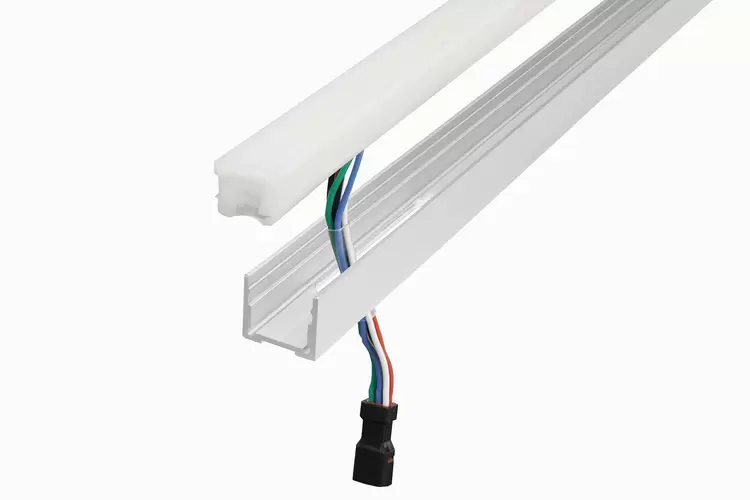

Schlüter-LIPROTEC-LLP

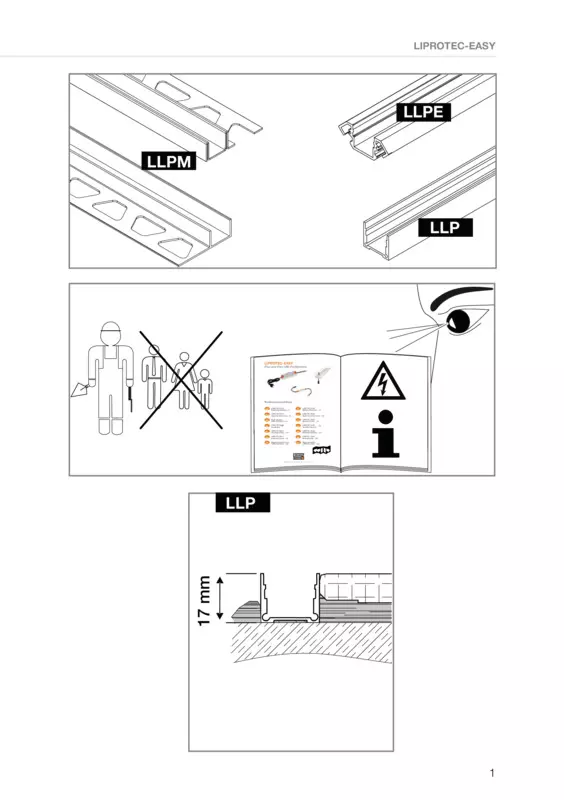

A 17 mm beépítési mélységű eloxált alumíniumból készült tartóprofil a felülettel egy szintbe építhető be (lásd a 15.5 számú Schlüter-LIPROTEC-LL termékadatlapot). Az RGB+F színes fénytartományban lineáris fénycsík formájában kiemelő megvilágítás valósítható meg.

A profilok vagy a LIPROTEC-ZKK kábelcsatornák befogadására alkalmas, előfúrt hornyokkal ellátott KERDI-BOARD-K szerelőmodul megkönnyíti a beszerelést.

Az 2019/2015/EU rendelet szerinti termékadatlap a következő címen igényelhető certification-eu@schlueter.de

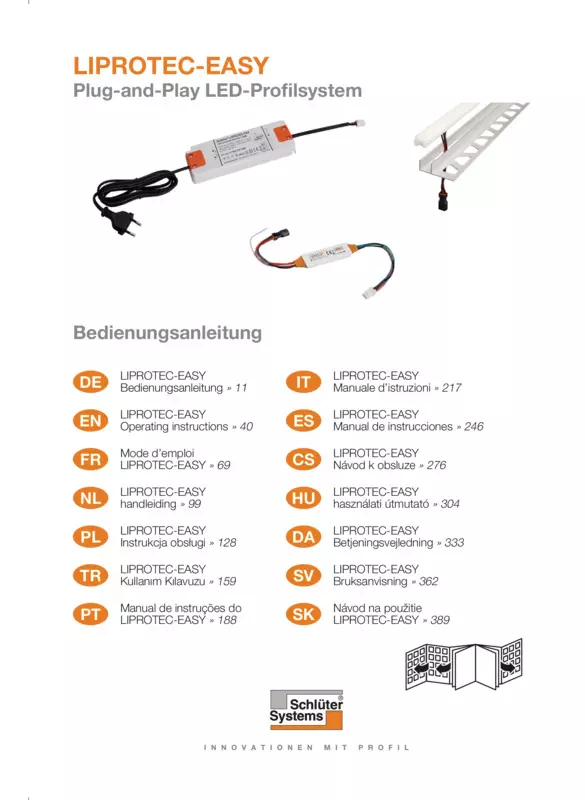

1. A kábelvezeték, a tápegység és a vezérlőegység felszerelése a telepítési útmutatóban található.
2. A modulok beszerelése előtt ellenőrizni kell azok megfelelő működését.
3. A kábelvezetékeket előre el kell helyezni a tartóprofil kábelnyílásának megfelelően.
4. A profil felszerelése előtt a LED-csövet el kell távolítani a profilból. Az egyes profilok beépítésének módja a megfelelő adatlapokon található. A csatlakozókábel aljzatát a profil beépítése során hátulról át kell vezetni a tartóprofil kábelnyílásán.
5. Közvetlenül vizes helyiségekben történő használat esetén az IP-védett LED-csövet a megjelölt pontokon 45°-os szögben kell elvágni. A speciális Schlüter-PROCUT olló különösen alkalmas erre a célra. Győződjön meg arról, hogy a LED-cső a beépítés során le van választva a tápegységről.

   A LED-szalag vágott felületét vízállóan le kell zárni a mellékelt szilikon szigetelő kupakok és a speciális ragasztó segítségével. Először is, vigyen fel elegendő ragasztót a szilikon szigetelő kupak ragasztófelületére. Ezután a szilikon szigetelő kupakot helyezze be a LED-csőbe, és kb. 30 másodpercig nyomja rá. Ellenőrizze, hogy a véglezáró kupak megfelelően zárja-e le a LED-szalagot. Távolítsa el a felesleges ragasztót ronggyal. Kb. 30 perc száradási idő után a szilikon szigetelő kupak szilárdan megtapad. A LED-cső szigetelése megtörtént és használható.

6. A profilok beszerelése után a LED-csövet a plug & play csatlakozó segítségével csatlakoztassa a kábelvezetékhez, és óvatosan nyomja be a tartóprofilba.

Beépítés nedves helyiségekben

Ha a modulokat nedvességnek kitett helyiségekben (pl. zuhanyzókban) szerelik be, a Schlüter-LIPROTEC-PZH révén egy Schlüter-KERDI szigetelő mandzsettával felszerelt kötődoboz áll rendelkezésre. Ez üreget képez a dugós csatlakoztatásokhoz a plug & play LED-modulok reverzibilis kialakítása érdekében. A kötődoboz használatához 50 x 120 mm-es és legalább 21 mm mélységű falkivágást kell kialakítani. A csatlakozókábelt a kábelátvezetőn keresztül kell elvezetni, ügyelve arra, hogy a csatlakozókábel zsugorcsöve a szigetelő mandzsettánál helyezkedjen el. A kábelátvezetőt a szállítási terjedelemhez mellékelt két kábelkötözővel keresztben rögzítse és zárja le, majd vágja le a kábelkötözőt. Helyezze be a kötődobozt a kivágott nyílásba, és ragassza a szigetelő mandzsettát Schlüter-KERDI-COLL-L szigetelő ragasztóval a többrétegű, burkolható vízszigetelésre. Az öntapadó KERDI szigetelő mandzsettát úgy kell felhelyezni, hogy a kötődoboz minden oldalról zárva legyen. Nyílást csak ott kell készíteni, ahol később a tartóprofil kábelnyílását fogja kialakítani.

Megjegyzés: A kötődobozt a nedvességnek kitett területeken úgy kell elhelyezni, hogy a víz ne tudjon tartósan felgyülemleni benne.

A Schlüter-LIPROTEC modul a következő anyagkivitelekben kapható:

Profilok:

• AE = natúr, matt, eloxált alumínium
• EB = V4A minőségű szálcsiszolt nemesacél, ipari nyersanyagszáma 1.4404 = AISI 316L

LED-cső:

• Fluorozott, platinával edzett szilikon, Shore-keménység 60, védettségi osztály IP67

Anyagtulajdonságok és alkalmazási területek

A LIPROTEC modul használhatóságát a várható vegyi vagy mechanikai igénybevételnek megfelelően az adott helyzetre egyedileg kell tisztázni. A következőkben csupán néhány általános jellegű tanácsot adhatunk.

Eloxált alumínium: Az alumínium az eloxált réteggel olyan nemesített felületet kap, amely a szokásos használat során már nem változik.

Az alumínium érzékeny a lúgos közegekre.

A cementtartalmú anyagok nedvesség hatására lúgossá válnak, és a koncentráció és a behatási idő függvényében korróziót okozhatnak (alumínium-hidroxid jön létre).

Emiatt azonnal el kell távolítani a látható felületekről a habarcs- és fugaanyagot, és a frissen lerakott burkolatokat nem szabad fóliával letakarni. A profilt teljes felületén be kell ágyazni a csemperagasztóba azért, hogy a légzárványokban ne gyűlhessen össze lúgos kémhatású víz.

Nemesacél: a nemesacél mechanikailag jól terhelhető, és nagy a vegyi anyagokkal szembeni ellenálló képessége. Az 1.4404 minőségű nemesacél sem képes azonban mindenféle vegyi terhelésnek ellenállni. Az olyan vegyületek, mint a sósav vagy a folysav, vagy bizonyos klór- és sókoncentrációk károsíthatják az anyagát. Ezért a várható terheléseket mindig előzetesen tisztázni kell.

A nem levágott LED-modulok megfelelnek az IP67 védettségi osztálynak. A mellékelt véglezáró kupakok segítségével a levágott LED-modulok az IP67-es védettségi osztálynak megfelelően lezárhatók.

A platinával edzett szilikonból készült fluorozott LED-csövek szennyeződéstaszítóak és 60-as Shore-keménységűek.
