Schlüter-LIPROTEC-LLPM  LED-modul

A belső és külső falak hangsúlyozása fénycsíkokkal, egyszerűen: a LIPROTEC-EASY könnyen beszerelhető a plug & play csatlakozóknak köszönhetően.

A Schlüter-LIPROTEC-LLPM egy dugós csatlakozóval ellátott rugalmas, teljesen bevont LED-csőből és trapéz alakú lyukakkal stancolt rögzítőszárakkal rendelkező tartóprofilból álló LED-modul, amely homogén fényszórást biztosít. A modul alumíniumból vagy nemesacélból készül. A LED-modul a fehér fénytartományban vagy a színes fénytartományban RGB+F 3000 K vagy 4900 K fix színhőmérséklettel választható. Az utóbbi változat több mint 16 millió különböző színárnyalat, valamint 2500 K és 6500 K közötti színhőmérséklet beállítását teszi lehetővé. A fehér LED-modul 11 mm-es lapos beépítési magassággal kapható, ami lehetővé teszi annak a csempefelületéhez illeszkedő, csempe vastagságú beépítését.

A LIPROTEC-LLPEM a megjelölt vágási pontokon egyszerűen méretre lehet vágni, és a mellékelt véglezáró kupak készlet (LIPROTEC-PES) segítségével az IP-védettségnek megfelelően le lehet zárni. A profilhoz végzáróként a LIPROTEC-LLPM/EK-t ajánljuk.


  • Mennyezet
  • Beltérben falon
  • Kültérben falon
  • Magán célra használt padlók
  • Tusoló falak
  • Medencék (víz felett)
  • Csekély beépítési magasság
  • Plug & Play
  • Megrövidíthető LED-ek
  • IP X7

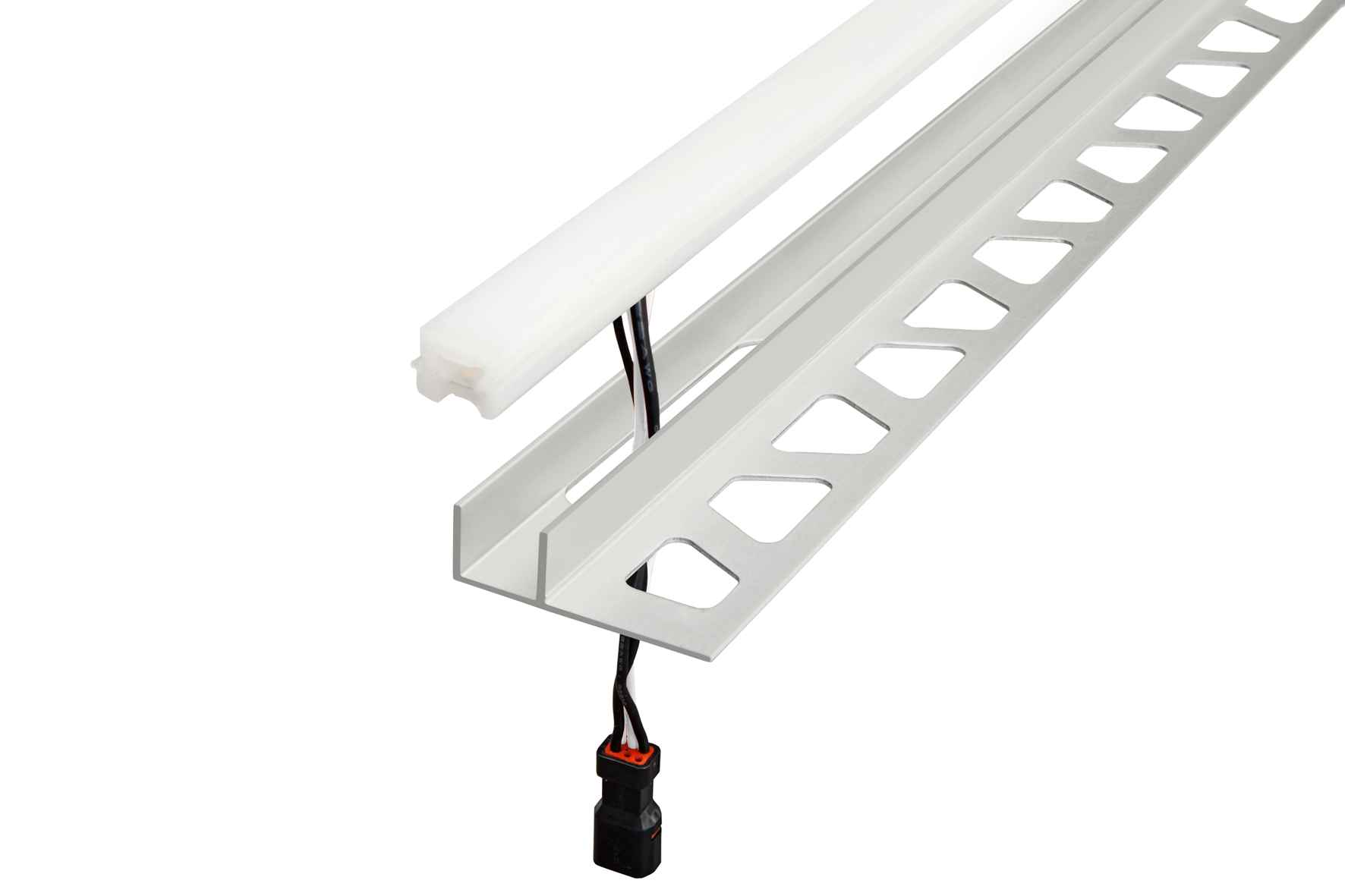

Termékfotó LIPROTEC-LLPM 1©Schlüter-Systems KG

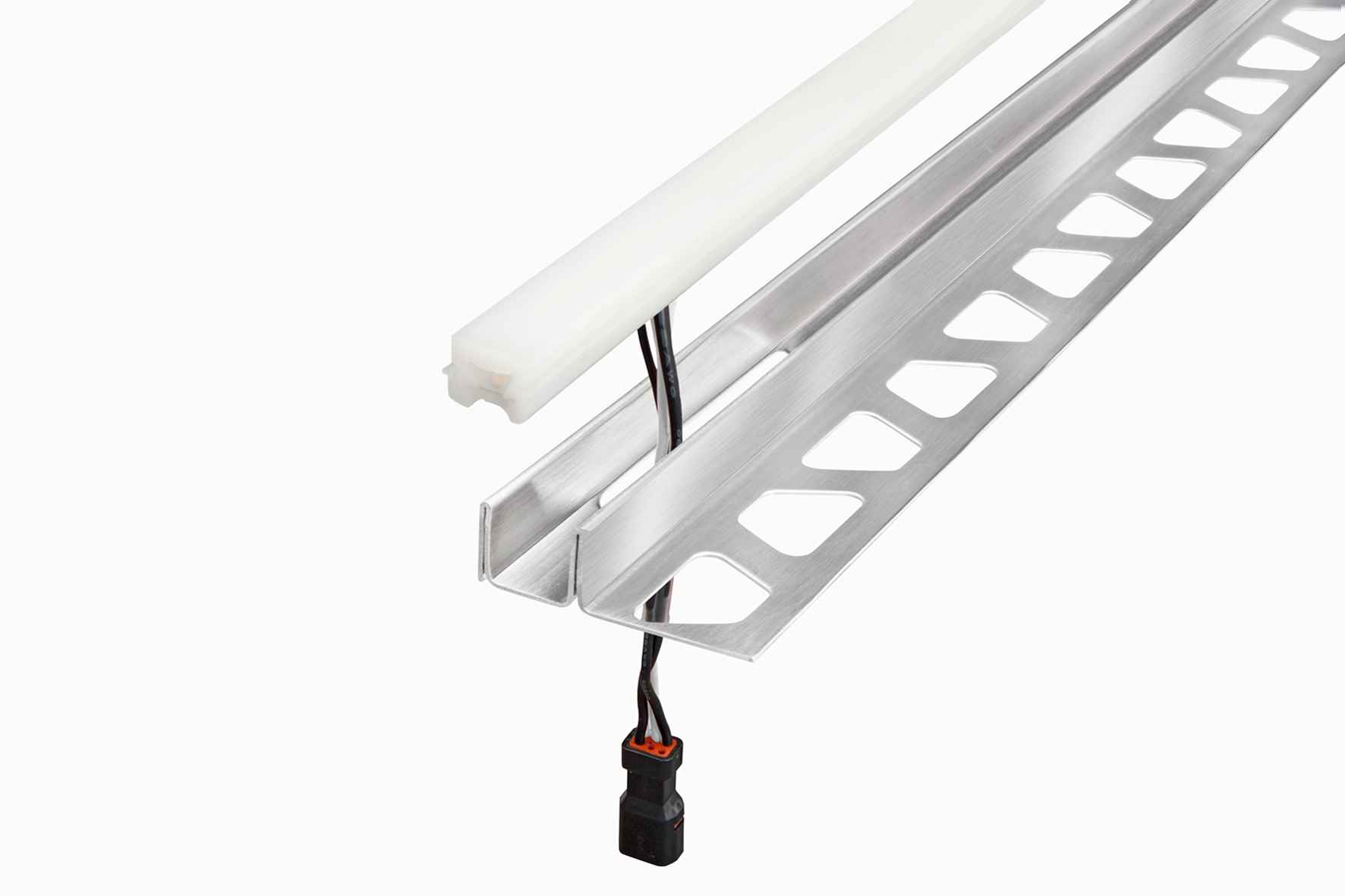

Termékfotó LIPROTEC-LLPM 2©Schlüter-Systems KG
Illusztráció LIPROTEC-LLPM 1©Schlüter-Systems KG
Illusztráció LIPROTEC-LLPM 2©Schlüter-Systems KG
Illusztráció LIPROTEC-LLPM 3©Schlüter-Systems KG
Illusztráció LIPROTEC-LLPM 4©Schlüter-Systems KG
Illusztráció LIPROTEC-LLPM 5©Schlüter-Systems KG
Illusztráció LIPROTEC-LLPM 6©Schlüter-Systems KG
Illusztráció LIPROTEC-LLPM 7©Schlüter-Systems KG
Illusztráció LIPROTEC-LLPM 8©Schlüter-Systems KG
Illusztráció LIPROTEC-LLPM 9©Schlüter-Systems KG
Illusztráció LIPROTEC-LLPM 10©Schlüter-Systems KG
Illusztráció LIPROTEC-LLPM 11©Schlüter-Systems KG
Illusztráció LIPROTEC-LLPM 12©Schlüter-Systems KG
zoom_out_map search
Termékfotó LIPROTEC-LLPM 1
Termékfotó LIPROTEC-LLPM 2
Illusztráció LIPROTEC-LLPM 1
Illusztráció LIPROTEC-LLPM 2
Illusztráció LIPROTEC-LLPM 3
Illusztráció LIPROTEC-LLPM 4
Illusztráció LIPROTEC-LLPM 5
Illusztráció LIPROTEC-LLPM 6
Illusztráció LIPROTEC-LLPM 7
Illusztráció LIPROTEC-LLPM 8
Illusztráció LIPROTEC-LLPM 9
Illusztráció LIPROTEC-LLPM 10
Illusztráció LIPROTEC-LLPM 11
Illusztráció LIPROTEC-LLPM 12










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Általános termékinformációk

A Schlüter-LIPROTEC-LLPM/-LLP/-LLPE rugalmas, teljesen bevont LED-csőből és alumíniumból vagy szálcsiszolt nemesacélból készült tartóprofilból álló LED-modulok, amelyek homogén fényszórást biztosítanak. A LED-modulok a fehér fénytartományban vagy a színes fénytartományban RGB+F 3000 K vagy 4900 K fix színhőmérséklettel választhatóak. Az utóbbi változat több mint 16 millió különböző színárnyalat, valamint 2500 K és 6500 K közötti színhőmérséklet beállítását teszi lehetővé.

A tartóprofilok 11 mm-es beépítési magasságtól használhatók fokozott környezeti hatásokkal terhelt területeken. Beépíthetők falakba, mennyezetekbe és zuhanyzókba. A környezeti behatásoknak kevésbé kitett belterekben a Schlüter-LIPROTEC-LLPM LED-modulok fehér LED-csövekkel együtt a padlóba is beépíthetők. A Schlüter-LIPROTEC-LLPM LED-modult V4A minőségű nemesacélból készült tartóprofilokba kell beépíteni a medencék körüli területekre vagy kültéri falakba.

A LED-modulok különböző hosszúságban kaphatók könnyen összedugható plug & play változatként.

A LED-csövek a megjelölt vágási pontokon levághatók (WW / NW 25 mm-es időközönként, RGB+F 62,5 mm-es távolságban), és a mellékelt véglezáró kupak készletekkel az IP-követelményeknek megfelelően lezárhatók. A LED-modulok a fény jellegétől függően egy berendezésként összeköthetők kábeles összeköttetésekkel és Y kábellel. A hálózati tápegységek, valamint az RGB+F-rendszerhez szükséges Bluetooth-vezérlés is kapható összedugható plug & play változatban, ezáltal megkönnyítve az összeszerelést. A rendszerkonform tartozékok, mint például a profil véglezáró kupakok, a kábelcsatlakozók, elosztók és a vízszigetelő funkciójú fali üreget biztosító kötődobozok is kaphatók.

Schlüter-LIPROTEC-LLPM

A LIPROTEC modul a Schlüter-DECO-SG eloxált alumíniumból vagy nemesacélból (V4A) készült, trapéz alakú lyukakkal stancolt rögzítőszárral ellátott tartóprofillal lineáris fénycsík formájában lehetővé teszi a kiemelő megvilágítást az RGB+F színes fénytartományban. A medencék körüli területen és a kültéri falakon történő használathoz a V4A minőségű nemesacélból készült tartóprofilokkal ellátott LIPROTEC-LLPM LED-modulok szükségesek.

A fehéren világító LED-modul 11 mm-es beépítési mélységgel kapható, ami lehetővé teszi a süllyesztett beépítést a burkolólap vastagságába, akár a padlón is. A falra és mennyezetre szánt RGB+F változatnál a LED-cső kb. 3 mm-re áll ki a profilból.

(Lásd még a 2.16 számú Schlüter-DECO-SG termékadatlapot).

Az 2019/2015/EU rendelet szerinti termékadatlap a következő címen igényelhető certification-eu@schlueter.de

  1. A kábelvezeték, a tápegység és a vezérlőegység felszerelése a telepítési útmutatóban található.
  2. A modulok beszerelése előtt ellenőrizni kell azok megfelelő működését.
  3. A kábelvezetékeket előre el kell helyezni a tartóprofil kábelnyílásának megfelelően.
  4. A profil felszerelése előtt a LED-csövet el kell távolítani a profilból. Az egyes profilok beépítésének módja a megfelelő adatlapokon található. A csatlakozókábel aljzatát a profil beépítése során hátulról át kell vezetni a tartóprofil kábelnyílásán.
  5. Közvetlenül vizes helyiségekben történő használat esetén az IP-védett LED-csövet a megjelölt pontokon 45°-os szögben kell elvágni. A speciális Schlüter-PROCUT olló különösen alkalmas erre a célra. Győződjön meg arról, hogy a LED-cső a beépítés során le van választva a tápegységről.

    A LED-szalag vágott felületét vízállóan le kell zárni a mellékelt szilikon szigetelő kupakok és a speciális ragasztó segítségével. Először is, vigyen fel elegendő ragasztót a szilikon szigetelő kupak ragasztófelületére. Ezután a szilikon szigetelő kupakot helyezze be a LED-csőbe, és kb. 30 másodpercig nyomja rá. Ellenőrizze, hogy a véglezáró kupak megfelelően zárja-e le a LED-szalagot. Távolítsa el a felesleges ragasztót ronggyal. Kb. 30 perc száradási idő után a szilikon szigetelő kupak szilárdan megtapad. A LED-cső szigetelése megtörtént és használható.

  6. A profilok beszerelése után a LED-csövet a plug & play csatlakozó segítségével csatlakoztassa a kábelvezetékhez, és óvatosan nyomja be a tartóprofilba.
Beépítés nedves helyiségekben

Ha a modulokat nedvességnek kitett helyiségekben (pl. zuhanyzókban) szerelik be, a Schlüter-LIPROTEC-PZH révén egy Schlüter-KERDI szigetelő mandzsettával felszerelt kötődoboz áll rendelkezésre. Ez üreget képez a dugós csatlakoztatásokhoz a plug & play LED-modulok reverzibilis kialakítása érdekében. A kötődoboz használatához 50 x 120 mm-es és legalább 21 mm mélységű falkivágást kell kialakítani. A csatlakozókábelt a kábelátvezetőn keresztül kell elvezetni, ügyelve arra, hogy a csatlakozókábel zsugorcsöve a szigetelő mandzsettánál helyezkedjen el. A kábelátvezetőt a szállítási terjedelemhez mellékelt két kábelkötözővel keresztben rögzítse és zárja le, majd vágja le a kábelkötözőt. Helyezze be a kötődobozt a kivágott nyílásba, és ragassza a szigetelő mandzsettát Schlüter-KERDI-COLL-L szigetelő ragasztóval a többrétegű, burkolható vízszigetelésre. Az öntapadó KERDI szigetelő mandzsettát úgy kell felhelyezni, hogy a kötődoboz minden oldalról zárva legyen. Nyílást csak ott kell készíteni, ahol később a tartóprofil kábelnyílását fogja kialakítani.

Megjegyzés: A kötődobozt a nedvességnek kitett területeken úgy kell elhelyezni, hogy a víz ne tudjon tartósan felgyülemleni benne.

Beépítés kültéri falakba

Ha a Schlüter-LIPROTEC-LLPM kültéri falakba kiemelő világításként kerül beépítésre, csak leszállított (vágatlan) hosszúságú LED-modulok és csak a V4A nemesacélból készült Schlüter-DECO-SG rögzítőprofilban használhatók. A falfelület megengedett hőmérséklete -20 és +65 C között lehet. A tervezés során figyelembe kell venni az anyagtól függő és a hőmérséklet hatására bekövetkező hosszváltozásokat. A maximális beépítési magasságot a vonatkozó előírásoknak és szabványoknak megfelelően be kell tartani.

A vezérlő- és tápegységek rendszerelemeit csak védett beltérben szabad elhelyezni. A LIPROTEC-LLPM-vel megvalósított kiemelő világítás kábelvezetését az alszerkezet figyelembevételével úgy kell megtervezni, hogy teljesüljenek annak tűzvédelmi követelményei és megmaradjon a funkcionalitása. Gondoskodjon a szükséges szigetelési munkálatok elvégzéséről. Biztosítani kell a LED-modulok reverzibilis cseréjét.

A Schlüter-LIPROTEC-LLPM-et úgy kell elhelyezni, hogy kizárt legyen a vízzel vagy hóval való tartós érintkezés.

A LED-modulok várható élettartama (L70F10) kültéren (a környezeti behatások és a környezeti feltételek figyelembevételével) 20 000 óra.

A Schlüter-LIPROTEC modul a következő anyagkivitelekben kapható:

Profilok:

  • AE = natúr, matt, eloxált alumínium
  • EB = V4A minőségű szálcsiszolt nemesacél, ipari nyersanyagszáma 1.4404 = AISI 316L

LED-cső:

  • Fluorozott, platinával edzett szilikon, Shore-keménység 60, védettségi osztály IP67

Anyagtulajdonságok és alkalmazási területek

A LIPROTEC modul használhatóságát a várható vegyi vagy mechanikai igénybevételnek megfelelően az adott helyzetre egyedileg kell tisztázni. A következőkben csupán néhány általános jellegű tanácsot adhatunk.

Eloxált alumínium: Az alumínium az eloxált réteggel olyan nemesített felületet kap, amely a szokásos használat során már nem változik.

Az alumínium érzékeny a lúgos közegekre.

A cementtartalmú anyagok nedvesség hatására lúgossá válnak, és a koncentráció és a behatási idő függvényében korróziót okozhatnak (alumínium-hidroxid jön létre).

Emiatt azonnal el kell távolítani a látható felületekről a habarcs- és fugaanyagot, és a frissen lerakott burkolatokat nem szabad fóliával letakarni. A profilt teljes felületén be kell ágyazni a csemperagasztóba azért, hogy a légzárványokban ne gyűlhessen össze lúgos kémhatású víz.

Nemesacél: a nemesacél mechanikailag jól terhelhető, és nagy a vegyi anyagokkal szembeni ellenálló képessége. Az 1.4404 minőségű nemesacél sem képes azonban mindenféle vegyi terhelésnek ellenállni. Az olyan vegyületek, mint a sósav vagy a folysav, vagy bizonyos klór- és sókoncentrációk károsíthatják az anyagát. Ezért a várható terheléseket mindig előzetesen tisztázni kell.

A nem levágott LED-modulok megfelelnek az IP67 védettségi osztálynak. A mellékelt véglezáró kupakok segítségével a levágott LED-modulok az IP67-es védettségi osztálynak megfelelően lezárhatók.

A platinával edzett szilikonból készült fluorozott LED-csövek szennyeződéstaszítóak és 60-as Shore-keménységűek.

A Schlüter-LIPROTEC modul nem igényel különösebb ápolást vagy karbantartást. Érzékeny felületeken ne használjon súrolószereket. Az eloxált felületek sérülései csak átfestéssel állíthatók helyre. Minden tisztítószerre érvényes, hogy a tisztítószer nem tartalmazhat sósavat, fluorsavat és benzint (a szilikoneltávolítók egyik összetevője).
