Az elektromos szerelést csak engedéllyel rendelkező villamossági szakember végezheti (EN 60335-1). Ezt a fűtőkábelt el kell látni egy, a hálózatot minden póluson megszakító berendezéssel, pólusonként legalább 3 mm-es érintkezőtávolsággal. A közvetett érintésvédelmet egy, az áramot megszakító IΔN ≤ 30 mA RCD-vel (FI-relé) kell kivitelezni.
A fűtőkábelek szerelésére, valamint a szabályozó beszerelésére és beállítására vonatkozó további információkat a fűtőkábelhez, illetve a szabályozóhoz mellékelt útmutatóban talál.
A padlóérzékelő elhelyezése
A változat: A padlóérzékelő közvetlenül a frissen lerakott DITRA-HEAT rétegelválasztó és feszültségmentesítő lemezbe kerül. Mivel az érzékelő közvetlenül a vékonyágyas habarcsba kerül, és később már nem cserélhető, ezért egy tartalék érzékelőről is gondoskodni kell (a szabályozó szállítási terjedelméhez egy 2. érzékelő is tartozik tartalék érzékelőként). Mindkét érzékelőt két fűtőkábelhurok között, középen kell elhelyezni.
B változat: A hőmérséklet-szabályozó padlóérzékelője egy érzékelőhüvellyel közvetlenül a padlóban kerül elhelyezésre a DITRA-HEAT rétegelválasztó és feszültségmentesítő lemez alatt. A DITRA-HEAT rétegelválasztó lemezben kivágást kell készíteni az érzékelőhüvely számára. Tolja be az érzékelőt a védőcsőbe, majd erre tolja rá a hüvelyt (a védőcső és az érzékelőhüvely szerelőkészletként kapható DH EZ S1 cikkszámmal).
Az érzékelőhüvely és a DITRA-HEAT lemez közé (pl. DITRA-HEAT-DUO) semmilyen hőszigetelő anyag nem kerülhet, hogy biztosított legyen az optimális hőátadás a fűtött felület és az érzékelő között. Ebben az esetben kivágást kell készíteni az érzékelőhüvely számára a hőszigetelésben.
Figyelem: Mielőtt beágyazná az érzékelőt a vékonyágyas ragasztóhabarcsba, mérje meg az ellenállásértékeket, például a DITRA-HEAT-E-CT kábelteszter segítségével, és vesse össze azokat a szabályozó használati útmutatójában megadott értékekkel.
- Az aljzat mentes legyen a tapadást gátló anyagoktól, valamint teherbíró és sík legyen. Az esetleg szükséges aljzatkiegyenlítési munkákat a DITRA-HEAT lemezek lefektetése előtt kell elvégezni.
- A DITRA-HEAT lemez leragasztásához az adott aljzatnak megfelelően kell megválasztani a ragasztót.
A ragasztónak meg kell tapadnia az aljzaton és a DITRA-HEAT tapadóhídként szolgáló fátyolszövetének mechanikusan bele kell rögzülnie. A legtöbb aljzathoz hidraulikusan kötő vékonyágyas ragasztóhabarcsok használhatók. Ehhez hígra kell bekeverni a vékonyágyas habarcsot. Az anyagok összeférhetőségét adott esetben ellenőrizni kell. 30 cm vagy annál nagyobb oldalhosszúságú burkolólapok esetén a habarcs gyors megkötése és száradása érdekében kristályos vízkötésű csemperagasztót javasolt használni.
- Az vékonyágyas ragasztóhabarcsot fogazott glettvassal (6 x 6 mm) kell felvinni az alapfelületre. Falra ragasztáskor vékonyágyas habarcs tapadóréteg felkenését javasoljuk a DITRA-HEAT hátoldalára, hogy az építőlemez jobban megtapadjon.
- A korábban méretre vágott DITRA-HEAT lemezt a fátyolszövetes oldalával és teljes felületével helyezze a felhordott ragasztóba, majd azonnal nyomja bele egy simító vagy nyomóhenger segítségével, egy irányba dolgozva. Vegye figyelembe a ragasztó nyitott idejét. Tekercs kiszerelésű áru lerakásakor célszerű a DITRA-HEAT lemezeket már kiterítéskor pontosan beigazítani és kissé megfeszítve lehelyezni.
Az Easycut vágási raszter jelentősen csökkenti az összehúzó erőket. Fali beépítéshez a könnyebb munkavégzés érdekében a tekercs kiszerelés használatát ajánljuk. A lemezeket, illetve fóliákat pontosan illessze egymáshoz.
- A már lefektetett DITRA-HEAT lemezek sérülésének vagy aljzatról való leválásának megakadályozása érdekében azt javasoljuk, hogy helyezzen le például pallókat (elsősorban az áruszállítási útvonalakon) a túlzott mechanikus igénybevétel elleni védelem érdekében.
A fűtőkábel fektetése
-
- Padlón való alkalmazás esetén a DITRA-HEAT rétegelválasztó lemez leragasztása után közvetlenül lerakhatja a fűtőkábelt egy simító vagy nyomóhenger segítségével.
Falon történő alkalmazás esetén a fűtőkábelt a kívánt tapadás elérése után lehet felhelyezni.
A fűtőkábelek nem érintkezhetnek egymással és nem keresztezhetik egymást.
- A vezeték hegesztett végénél egy megfelelő mélyedést kell készíteni.
Megjegyzés: A DITRA-HEAT-E-CT kábelteszterrel a beépítés teljes ideje alatt folyamatosan mérheti a DITRA-HEAT-E-HK elektromos fűtőkábelek ellenállását. Sérülés esetén hangjelzés figyelmezteti a szerelőt.
-
Padlón történő alkalmazás:
A rétegelválasztó lemez korongjainak távolsága 3 cm. A padlón történő alkalmazás esetén a fektetési távolság
- 9 cm (minden harmadik korong – ez 136 W/m²-nek felel meg)
és nem szabad ennél sűrűbben fektetni.
A kisebb távolság – különösen a padlónál – túlmelegedéshez vezethet és állagkárosodást okozhat az épületben.
A fektetés során ügyelni kell arra, hogy lehetőleg ne lépjenek rá a fűtőkábelre.
-
Falon történő alkalmazás:
A fűtőkábel fali felrakásakor a rendelkezésre álló felület, valamint a kívánt fűtési teljesítmény függvényében
- 6 cm (minden 2. korong – ez 200 W/m²-nek felel meg) és
- 9 cm (minden 3. korong – 136 W/m²-nek felel meg)
kábeltávok között választhat.

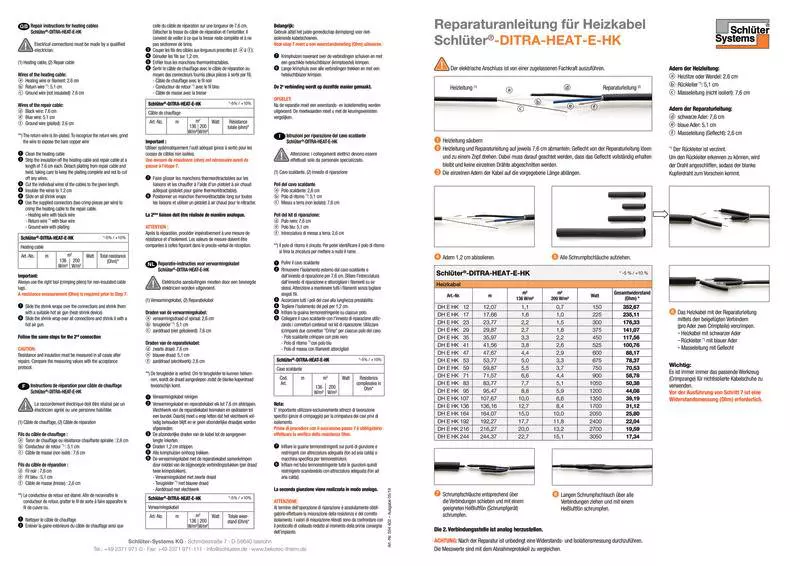

- A fűtőkábel és a csatlakozóvezeték közötti átmenetet (karmantyú) egy, a képen látható ábra jelzi. Ezenfelül a hüvelyen is van egy „Übergang/Connection“ feliratú matrica. A csatlakozóvezeték ezutáni szakaszán pedig a „KALT/COLD“ felirat látható. Ezt a hidegvezetőt (4 m) közvetlenül egy csatlakozódobozig, illetve a szabályozóig kell elvezetni. A karmantyú előtt max. 1,00 m-t lehet levágni a hidegvezetőből. A fűtőkábelből levágni tilos.
- A fűtőkábelnek a DITRA-HEAT-E szerelési útmutató szerinti lefektetését és bevizsgálását követően lerakhatja a csempeburkolatot vékonyágyas eljárással a burkolat követelményeinek megfelelő vékonyágyas ragasztóhabarcsba. Célszerű egy munkamenetben kitölteni a rétegelválasztó lemez mélyedéseit a fogazott glettvas sima oldalával (a fűtőkábelt és a hüvelyeket előtte teljes egészében be kell ágyazni csemperagasztóval a lemezbe), és a vékonyágyas ragasztóhabarcsot a glettvas fogazott oldalával felvinni. A glettvas fogainak mélysége igazodjon a csempe méreteihez, hogy az teljes felületén beágyazódjon a vékonyágyas ragasztóhabarcsba. Vegye figyelembe a vékonyágyas ragasztóhabarcs nyitott idejét.
- A mezőhatároló, szegély- vagy csatlakozófugaként kivitelezett dilatációs hézagok kapcsán vegye figyelembe a jelen adatlapon megadott tudnivalókat.
Megjegyzés: A DITRA-HEAT bedolgozására használt vékonyágyas ragasztóhabarcsnak és a burkolóanyagnak alkalmasnak kell lennie a mindenkori alkalmazási területre és meg kell felelnie a vele szemben támasztott követelményeknek. A DITRA-HEAT-E rendszert leghamarabb a burkolatszerkezet elkészítését követő 7 nap elteltével szabad felfűteni.
Megjegyzés a DITRA-HEAT fali alkalmazásához:
A temperált falfelület megjelölése érdekében (nehogy később belefúrjanak a fűtőkábelbe) azt javasoljuk, hogy – Schlüter profilok (pl. RONDEC, QUADEC vagy DESIGNLINE) segítségével – emelje ki ezeket a területeket (a részleteket lásd fent).
A 3 m-es vagy ennél nagyobb fűtött falfelületeken a fali-, illetve csatlakozó fugákat a hőtágulás miatti hosszváltozás miatt tartósan rugalmasan kell kivitelezni.
Szabályozó:
A DITRA-HEAT rendszer fűtőkábeleit csak DITRA-HEAT-E szabályozókkal együtt szabad használni.
