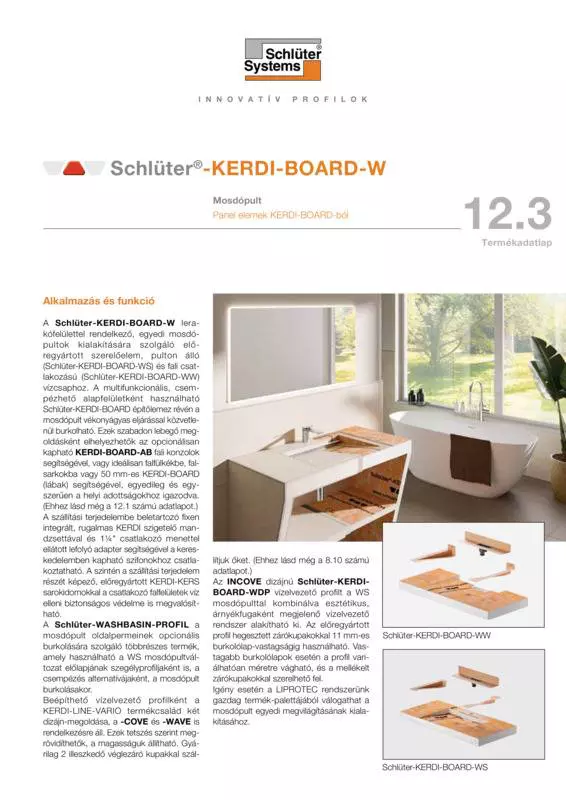

Schlüter-KERDI-BOARD-WS  Mosdópult szabadon álló csaptelepekhez

A Schlüter-KERDI-BOARD-WS és -WW lerakófelülettel rendelkező, egyedi mosdópultok kialakítására szolgáló előregyártott szerelőelemek, pulton álló (Schlüter-KERDI-BOARD-WS) és falra szerelt (Schlüter-KERDI-BOARD-WW) vízcsapokhoz. A többfunkciós, csempézhető alapfelületként használható Schlüter-KERDI-BOARD szerelőelem révén a mosdópult közvetlenül burkolható vékonyágyas eljárással. Ezek szabadon lebegő megoldásként helyezhetők el az opcionálisan kapható KERDI-BOARD-AB fali konzolok segítségével, vagy ideális esetben falfülkékbe, falsarkokba vagy 50 mm-es KERDI-BOARD (lábak) segítségével, egyedileg és egyszerűen a helyi adottságokhoz igazodva. (Ehhez lásd még a 12.1 számú adatlapot) A szállítási terjedelemhez tartozó, fixen beépített, rugalmas KERDI szigetelő mandzsetta és a 11/4"-es csatlakozómenettel ellátott lefolyóadapter segítségével szokványos szifonokhoz csatlakoztatható. A szintén a szállítási terjedelem részét képező, előregyártott KERDI-KERS sarokidomokkal biztonságosan megvalósítható a csatlakozó falfelületek víz elleni védelme.

A Schlüter-WASHBASIN-PROFIL egy többrészes termék a mosdópult oldalainak opcionális borítására, amely a WS mosdópultváltozat előlapjának szegélyprofiljaként is használható csempézés helyett a mosdópult burkolásakor.

Beépíthető vízelvezető profilként a KERDI-LINE-VARIO termékcsalád két dizájnmegoldása, a -COVE és -WAVE is választható. Ezek tetszés szerint méretre vághatók, magasságuk állítható és gyárilag két megfelelő végzáróval szállítjuk őket. (Ehhez lásd még a 8.10 számú adatlapot.)

A Schlüter-KERDI-LINE-INCOVE dizájnprofilt a WS mosdópult változattal kombinálva esztétikus, árnyékfugába épített vízelvezető rendszer alakítható ki. Az előregyártott profil a hegesztett végzárókkal legfeljebb 11 mm vastag burkolólapokkal használható. Vastagabb burkolólapok esetén a profil tetszés szerint méretre vágható, és a mellékelt végzárókkal zárható le.

Igény esetén a LIPROTEC rendszerünk gazdag termékválasztékából válogathat a mosdópult egyedi megvilágításának kialakításához.

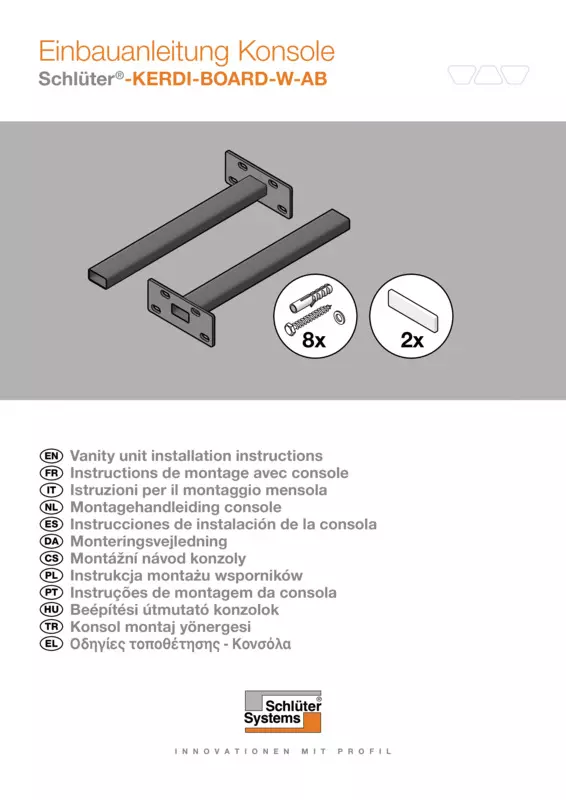

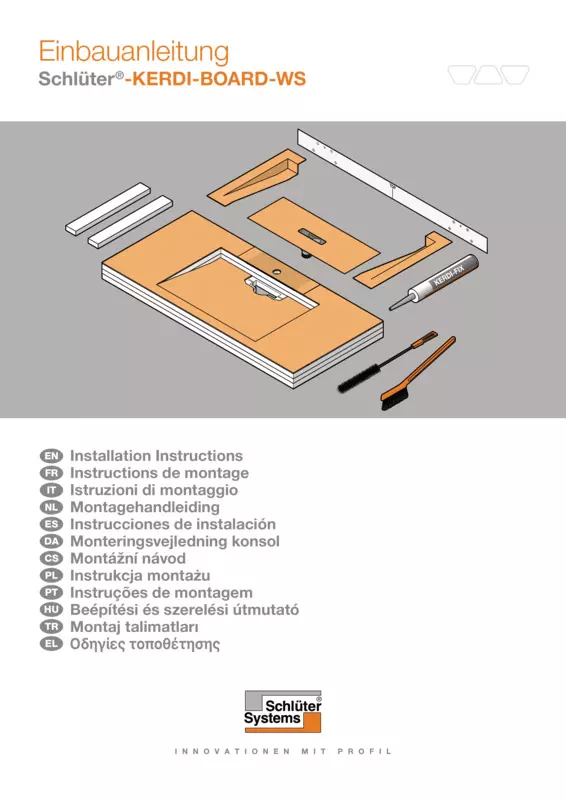

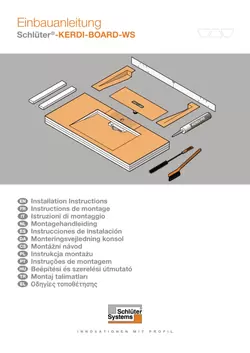

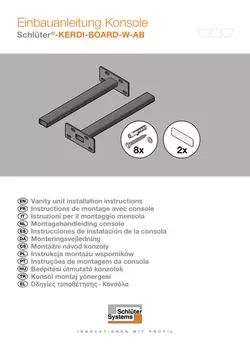

KERDI-BOARD-WS – Szabadon lebegő beépítés az opcionálisan kapható fali konzolok segítségével:

Figyelem: A rögzítési felületnek síknak, függőlegesnek és a terhelés elvezetésére alkalmasnak kell lennie.

1. A KERDI-BOARD-WS mosdópult (az adatlapnak megfelelően) egyedileg a helyi adottságokhoz igazítható.
2. A furatokat a mellékelt fúrósablon segítségével kell felrajzolni.
3. A mosdópult hátoldalát megfelelő mennyiségű KERDI-FIX ragasztóval kell bekenni, és úgy kell rátolni a konzolokra, hogy erővel záró kötés jöjjön létre a fallal.
4. A vízszigeteléshez ragassza fel a készlethez tartozó KERDI-KERS szigetelő mandzsettákat KERDI-COLL-L kenhető vízszigeteléssel (nem része a szállítási terjedelemnek).
5. A lefolyóadaptert KERDI-FIX segítségével kell rögzíteni az átvezetésnél.

KERDI-BOARD-WS – Szabad felállítás lábakra és beépítés falfülkébe:

1. Határozza meg a beépítési magasságot az adatlap alapján.
2. A KERDI-BOARD mosdópult az adatlapnak megfelelően egyedileg a helyi adottságokhoz igazítható. A szabadon álló kialakításnál legalább két darab, 50 mm vastag KERDI-BOARD-ból készült lábat használjon, amelyek a mosdó és a mosdópult széle között bizonyos mértékben tetszés szerint helyezhetők el a jobb és a bal oldalon.
3. A szifont nem kell figyelembe venni, mivel a lefolyócsatlakozó elég messze van a faltól.
4. Az elemeket erővel záró kötéssel kell egymáshoz rögzíteni a készlethez tartozó Schlüter-KERDI-FIX szerelőragasztóval. A készlethez tartozó kitöltő elemek a konzolok rögzítésénél létrejövő üregek kitöltésére szolgálnak.
5. A vízszigeteléshez Schlüter-KERDI-COLL-L kenhető vízszigetelést használjon (nem része a szállítási terjedelemnek). A lefolyóadaptert KERDI-FIX segítségével kell rögzíteni az átvezetésnél.
6. Falfülkébe történő beépítésnél ügyelni kell arra, hogy a mosdópult minimum 20 mm mélyen feküdjön fel a teljes szélessége mentén.
7. Javasoljuk, hogy burkolás előtt készítse elő a burkolólapot a csaptelep környékén, és fúrjon megfelelő lyukat egy gyémánt magfúróval (nem része a szállítási terjedelemnek).

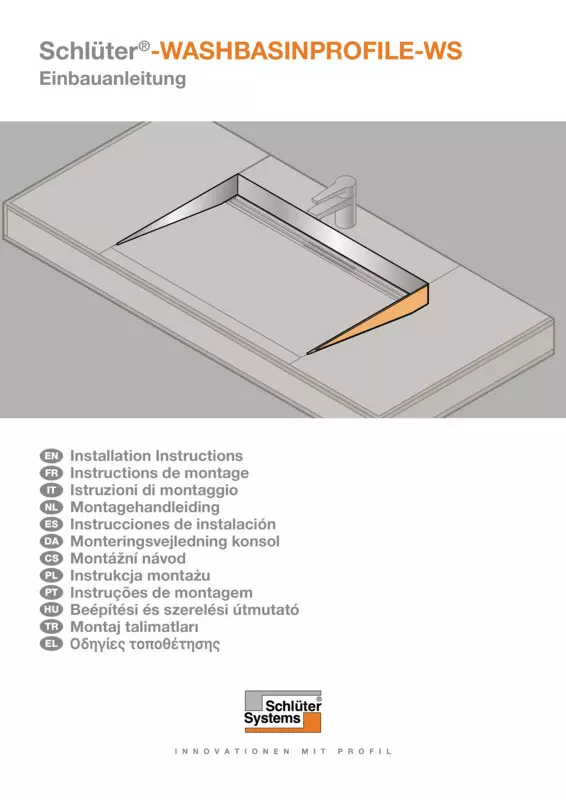

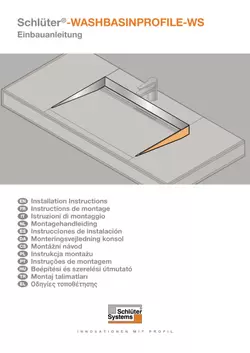

Schlüter-WASHBASIN – Lejtéskialakító ékprofilok beépítése KERDI-BOARD-WS esetén:

1. Először hordjon fel megfelelő csemperagasztót, és ragassza le a burkolólapot a szerelvény környékén. Javasoljuk, hogy burkolás előtt készítse elő a burkolólapot a csaptelep környékén, és fúrjon megfelelő lyukat egy gyémánt magfúróval (nem része a szállítási terjedelemnek).
2. Ragassza a WASHBASIN-R-t a még nedves csemperagasztóba a homlokoldalon, és igazítsa a felső burkolólaphoz.
3. Rakja le a burkolólapokat a lerakófelületre, és a jó rögzülés érdekében enyhén nyomja le.
4. Nyomja a WASHBASIN-S profilokat az oldalfelületek még nedves csemperagasztójába, és gondosan állítsa be azokat, hogy egyenesek és egy szintben legyenek.
5. Ügyeljen arra, hogy a profil felső pereme egy szintben legyen a felette lévő burkolólap síkjával.
6. Csempézze le a mosdópult további felületeit.

Schlüter-KERDI-LINE-INCOVE – A profil beépítése Schlüter-KERDI-BOARD-WS esetén:

1. Helyezze az INCOVE vízelvezető profilt csemperagasztó nélkül a végleges pozícióba a magasságrögzítő gyűrűbe, hogy meghatározza a padlólaphoz szükséges méreteket.
2. Ha a kiválasztott burkolólap vastagsága meghaladja a 11 mm-t, akkor a profilt megfelelő méretre kell levágni, és mindkét oldalra felszerelni a mellékelt végzárókat.
3. Rögzítse az INCOVE vízelvezető profilt csemperagasztóval.
4. Ragassza fel a mellékelt XPS-csíkokat a profil tetejére a már felragasztott kétoldalas ragasztószalaggal.
5. Rakja le a burkolólapokat megfelelő csemperagasztóval.
6. Csempézze le a mosdópult további felületeit.

Megjegyzés:

A Schlüter-INCOVE vízelvezető profil nem kompatibilis a Schlüter lejtéskialakító ékprofilokkal.

A COVE és WAVE vízelvezető profilok használata esetén be kell tartani a 8.10 sz. adatlapon szereplő beépítési ajánlásokat.

A Schlüter-KERDI-BOARD-WS és -WW egy négyrétegű, extrudált XPS kemény habból készült szendvicspanel, amelynek lapvastagsága 28 mm, 2 x 25 mm és 5 mm (KERDI-BOARD-WW), illetve 28 mm, 27 mm, 25 mm és 5 mm (KERDI-BOARD-WS). A 28 mm és 5 mm vastag lemez felületére mindkét oldalán egy speciális, cementmentes merevítő anyag van fátyolszövettel felkasírozva, amely a vékonyágyas vagy a kenhető burkolatragasztók esetén tapadóhídként működik, továbbá 10 x 10 mm-es vágóraszter is található rajta a méretre vágás megkönnyítése érdekében. A lemezek erővel záró kötéssel vannak összeragasztva egymással. A KERDI-BOARD-WS emellett egy beépített erősítő réteggel is rendelkezik, amely stabilizálja a csaptelepet.

A konzolok egy 6 mm vastag karimából és egy ráhegesztett 50 x 25 x 2 mm-es négyszögcsőből állnak. Mindkét elem horganyzott 235JR szerkezeti acélból készül.

A csatlakozóadapter nagy ütésállóságú PP (polipropilén).

A csatlakozóadapterre ráhegesztett KERDI szigetelő mandzsetta, valamint az előregyártott KERDI-KERS sarokidomok a burkolható, többrétegű vízszigeteléshez történő csatlakoztatásra szolgálnak és polietilén lemezből készülnek.

A V4A minőségű, szálcsiszolt nemesacélból vagy kiváló minőségű porszórt bevonattal ellátott alumíniumból készült lejtéskialakító ékprofilok hátoldalára fátyolfólia van kasírozva a csemperagasztóba való rögzüléshez.

Az INCOVE profil és a mellékelt végzárók V4A minőségű nemesacélból (anyagszám: 1.4404 = AISI 316L) készülnek, szálcsiszolt felülettel.

Anyagtulajdonságok és alkalmazási területek:

A Schlüter-KERDI-BOARD mosdópultok felülete vízhatlan és ellenáll a kerámiaburkolatoknál normál esetben fellépő vegyi igénybevételeknek. Azokon a területeken, ahol ez szükséges, a Schlüter-KERDI, illetve a Schlüter-KERDI-BOARD segítségével bevizsgált többrétegű vízszigetelés is kialakítható.

A KERDI-BOARD mosdópultok sima felületűek, és még egyoldalas hőmérsékleti vagy nedvességterhelés esetén sem vetemednek meg. Ezenkívül nem öregednek és nagy stabilitásúak. Számos különböző területen alkalmazhatók. Az alapfelületet meg kell vizsgálni kellő stabilitás és az objektumhoz kapcsolódó egyéb követelményeknek való megfelelőség szempontjából.

A fali konzolok sokoldalúan használhatók, például a fürdőszobában praktikus helymegtakarítási megoldásként és a rendezett megjelenésért. A KERDI-BOARD mosdópultok falra történő felszerelésével akadálymentes kialakítás is megvalósítható.

Strapabíró anyagból készülnek, és nagyfokú stabilitás és hosszú élettartam jellemzi őket.

Megjegyzés:

A beépítés és a burkolólappal vagy természetes kőlapokkal történő burkolás után a KERDI-BOARD-WS és -WW típusú mosdópultok bármelyik kialakításnál max. 50 kg-mal terhelhetők.

A WASHBASIN lejtéskialakító ékprofilok a legkülönfélébb felületkialakítással kaphatók. A várható vegyi vagy mechanikai igénybevételt az adott helyzetre egyedileg kell tisztázni. A következőkben csupán néhány általános jellegű tanácsot adhatunk.

A TS felületbevonatú (strukturált felületű alumínium) ellátott S és R WASHBASIN profilok felülete természetes megjelenésű. Az alumínium előkezelt, és porszórt festést kapott. A porszórt alumínium színtartó, UV- és időjárásálló. A látható éleket óvni kell a dörzsölődéstől és a karcolásoktól.

A V4A minőségű (anyagszám: 1.4404 = AISI 316L) nemesacélból készült WASHBASIN profil szálcsiszolt felületű -S és -R változata különösen olyan felhasználási területekhez alkalmas, ahol nagy mechanikus vagy különleges vegyi igénybevétel várható.

Ugyanakkor az 1.4404 minőségű nemesacél sem képes ellenállni minden vegyi terhelésnek, például a sósavnak vagy folysavnak, illetve bizonyos klór- és sókoncentrációknak, amelyek tisztítószerekben vagy úszómedencékben fordulhatnak elő. Ezért a várható terheléseket előzetesen tisztázni kell.

A KERDI-LINE-INCOVE vízelvezető profilok V4A minőségű (anyagszám: 1.4404 = AISI 316L) szálcsiszolt nemesacélból készülnek és olyan alkalmazásokhoz használhatók, amelyeknél a nagy mechanikai terhelhetőség mellett a vegyi anyagokkal, például savas vagy lúgos közegekkel, illetve tisztítószerekkel szembeni ellenálló képesség is fontos. (további tulajdonságokért lásd a V4A szálcsiszolt nemesacélból készült WASHBASIN profilt)
